سوال: جایگزین آی سی پاور NCP1055 در دستگاه جوش آلمانی Welding inverter Gysmi 161

[Prid]

با عرض سلام وخسته نباشید
یک دستگاه جوش المان 160 امپری gys برام اوردن که خاموشه و طبقه فتها و دیودها سالم است ولی روی برد تغذیه یک ایسی پاور است به شماره N55Bروی قطعه حک شده ولی شماره قطعه NCP1055 میباشد این ای سی رو هر چی تو بازار گشتم پیدا نکردم درصورت امکان اگه جایی رو میشناسید که این ایسی رو داشته باشه
یا اگه مشابهی میشه جاش جایگزین کرد عنوان کنید ممنون میشم از لطفتون پکیج ای سیش هم SOT-223 می باشد



[غزال]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

با عرض سلام وخسته نباشید
یک دستگاه جوش المان 160 امپری gys برام اوردن که خاموشه و طبقه فتها و دیودها سالم است ولی روی برد تغذیه یک ایسی پاور است به شماره N55Bروی قطعه حک شده ولی شماره قطعه NCP1055 میباشد این ای سی رو هر چی تو بازار گشتم پیدا نکردم درصورت امکان اگه جایی رو میشناسید که این ایسی رو داشته باشه

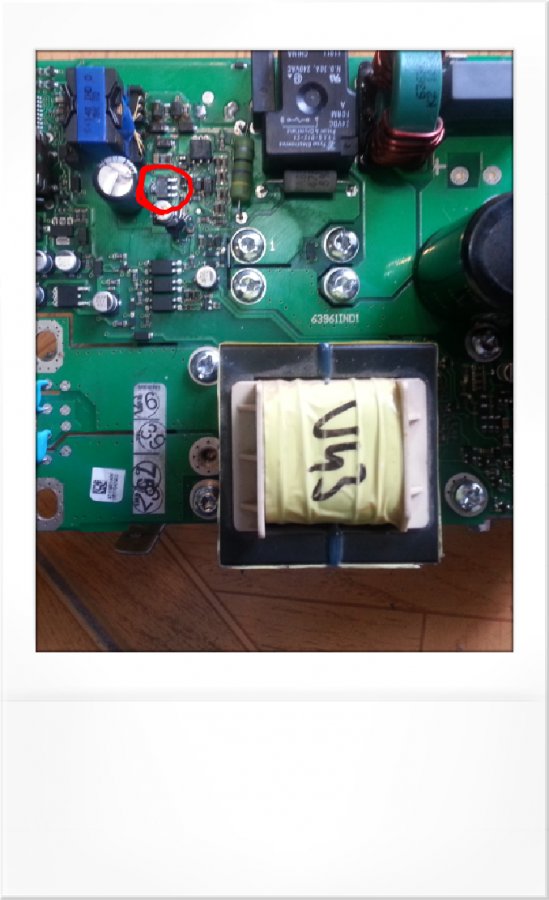

یا اگه مشابهی میشه جاش جایگزین کرد عنوان کنید ممنون میشم از لطفتون پکیج ای سیش هم SOT-223 می باشد مشاهده فایل‌پیوست 89863

سلام
TNY256 استفاده کن

سپاس



[Prid]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

سلام
TNY256 استفاده کن

سپاس

با عرض سلام و تشکر از اقا غزال عزیز
از ای سی tny256 استفاده کردم و طبق دیتا شیت پایه های ای سی رو به مدار سیم کشی کردم ولی جواب نداد ای سی اولو که انداختم مقداری داغ میکرد و بعد از چند بار تست کردن دیدم ای سی مرخصه یک ای سی دیگه دارم گفتم اول با شما مشورت کنم بعد ای سی رو به مدار ببندم در ضمن یک ترانزیستور اس ام دی که تغذیه فید بک رو میرسونه ترکیده بود که جاش یک ترانزیستور 8050 جایگزین کردم هنوز مشکل پابرجاست



[Service Manual]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

سلام

از آي سي هاي سري TOP استفاده کنيد ، انشاالله که درست شود ..........

ديتاشيت و شماتيک هم اينجا هست :

iRanTK.iR - The First Electronic Forum in iRaN | جدول مشابهات آي سي هاي تغذيه



[غزال]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

با عرض سلام و تشکر از اقا غزال عزیز

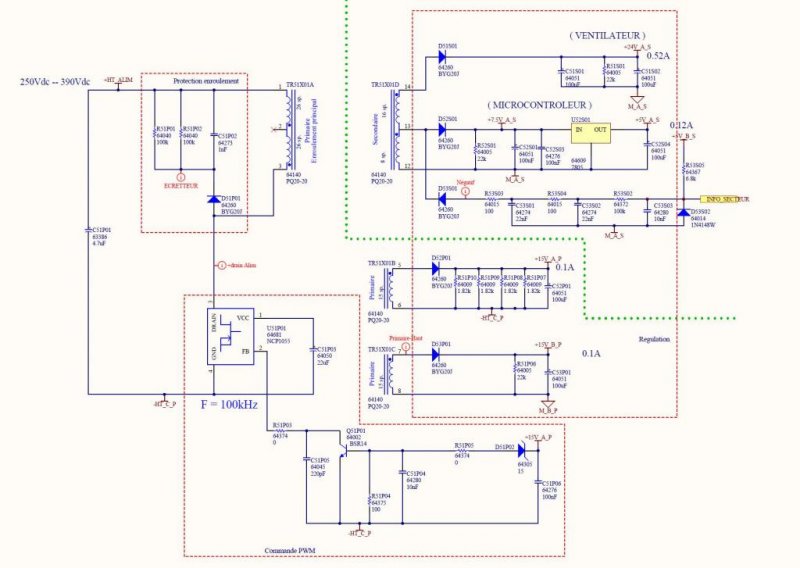

از ای سی tny256 استفاده کردم و طبق دیتا شیت پایه های ای سی رو به مدار سیم کشی کردم ولی جواب نداد ای سی اولو که انداختم مقداری داغ میکرد و بعد از چند بار تست کردن دیدم ای سی مرخصه یک ای سی دیگه دارم گفتم اول با شما مشورت کنم بعد ای سی رو به مدار ببندم در ضمن یک ترانزیستور اس ام دی که تغذیه فید بک رو میرسونه ترکیده بود که جاش یک ترانزیستور 8050 جایگزین کردم مشاهده فایل‌پیوست 89901هنوز مشکل پابرجاست

سلام

قطعا شرایط کار آی سی جایگزین را فراهم نکردید یا اشکال دیگری موجب صدمه میشه
ضمنا آی سی که استاد شاطی زاده عزیز معرفی فرمودند خیلی مناسب تره و مونتاژ آن هم ساده تره

آیا نقشه ای که ارسال فرمودید متعلق بدستگاه تحت تعمیره ؟
سپاس



[Prid]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

سلام

از آي سي هاي سري TOP استفاده کنيد ، انشاالله که درست شود ..........

ديتاشيت و شماتيک هم اينجا هست :

iRanTK.iR - The First Electronic Forum in iRaN | جدول مشابهات آي سي هاي تغذيه

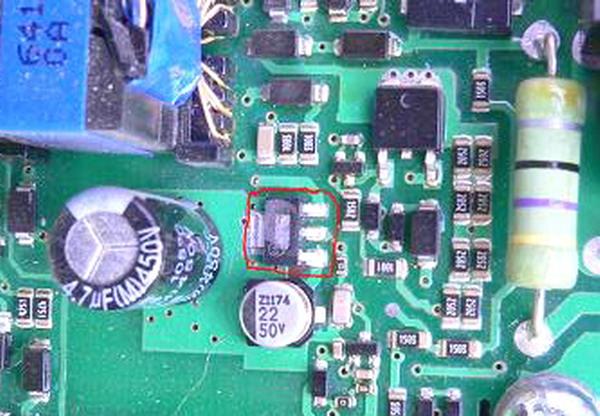

مشاهده فایل‌پیوست 89915

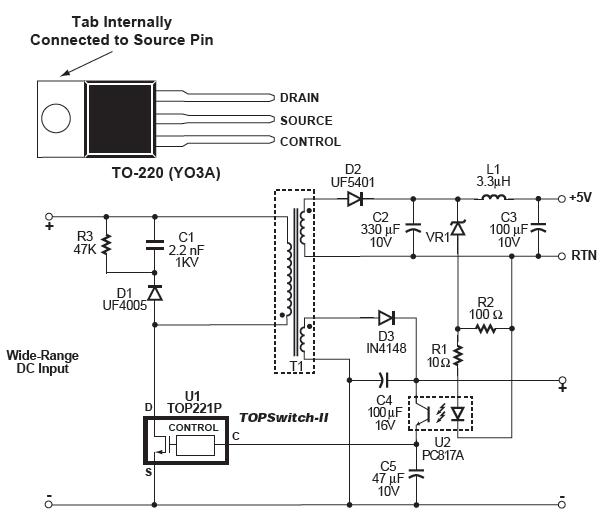

مشاهده فایل‌پیوست 89911

با سلام وخسته نباشید خدمت دوست عزیزم
خیلی خیلی ممنونم بابت این همه لطفی که نسبت به بنده دارین
از خانواده ای سی پاور top از ای سی top201 استفاده کردم جواب نداد و بعد از چند ثانیه سوخت ودرین و سورسش اتصال کوتاه شد از ای سی top209 استفاده کردم تو مدار جواب داده ولی ولتازی که سر خازنهای مدار رگلاتور اومده کمه حدود 3 تا 4 ولت همه دیودهای معمولی و زنر مدار را هم چک کردم در ضمن روی پایه کنترل ای سی پاور نیز 3/7 ولت رو دارم در صورت امکان راهنمایی بفرمایید



[Service Manual]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

با سلام وخسته نباشید خدمت دوست عزیزم
خیلی خیلی ممنونم بابت این همه لطفی که نسبت به بنده دارین
از خانواده ای سی پاور top از ای سی top201 استفاده کردم جواب نداد و بعد از چند ثانیه سوخت ودرین و سورسش اتصال کوتاه شد از ای سی top209 استفاده کردم تو مدار جواب داده ولی ولتازی که سر خازنهای مدار رگلاتور اومده کمه حدود 3 تا 4 ولت همه دیودهای معمولی و زنر مدار را هم چک کردم در ضمن روی پایه کنترل ای سی پاور نیز 3/7 ولت رو دارم در صورت امکان راهنمایی بفرمایید

سلام

روي مدار مقاومت هاي R51P03 و R51P05 را چک کنيد بايد مثل جامپر باشند ؟

اصلا همچين مقاومت هايي روي مدار داريد ؟

کنترل ولتاژي که روي مدار داريد همين مقاومت ها هستند همراه با Q51P01 و D51P02 و R51P04

زنر 15 ولتي هم براي ثابت نگه داشتن ولتاژ خروجي روي 15 ولت هست که ظاهرا ولتاژ مدار شما همون 3 تا 4 ولت بيشتر نميشه و زنر ديگه نقشي نداره ؟

براي تست مسير زنر D51P02 را به خط خروجي 15 ولت قطع کنيد و بوسيله يک تغذيه 0 تا 30 ، ولتاژ را از همون حدود سه ولت به زنر اعمال کنيد و ولتاژ را کم کم زياد کنيد و در خروجي اندازه بگيريد و ببينيد که آيا ولتاژ خروجي کم کم به همان نسبت ولتاژ اعمال شده زياد مي شود يا نه ؟

دقت کنيد گيره منفي تغذيه را بايد به اميتر ترانزيستور Q51P01 متصل کنيد ، تست کرده و نتيجه را اعلام کنيد .



[غزال]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

با سلام وخسته نباشید خدمت دوست عزیزم
خیلی خیلی ممنونم بابت این همه لطفی که نسبت به بنده دارین
از خانواده ای سی پاور top از ای سی top201 استفاده کردم جواب نداد و بعد از چند ثانیه سوخت ودرین و سورسش اتصال کوتاه شد از ای سی top209 استفاده کردم تو مدار جواب داده ولی ولتازی که سر خازنهای مدار رگلاتور اومده کمه حدود 3 تا 4 ولت همه دیودهای معمولی و زنر مدار را هم چک کردم در ضمن روی پایه کنترل ای سی پاور نیز 3/7 ولت رو دارم در صورت امکان راهنمایی بفرمایید

سلام

عزیزم عرض کردم باید پایه های آی سی جایگزین را با قطعات و ولتاژهایی که دیتاشیت مقرر کرده آماده کنی

مثلا اگه کلکتور کوپلر دستگاه به ولتاژ متصله ولی در آی سی جایگزین باید به یکی از پین های آی سی جایگزین متصل بشه دراینصورت بدون اعمال تغییرات مذکور مشخصه که کار نمیکنه

نفرمودید نقشه ای که ارسال کردید متعلق بدستگاه شماست ؟
قطعات متصل به پین های آی سی دستگاه را اعلام یا نقشه آنرا بکشید و ارسال کنید تا ایراد شما قابل بررسی بشه

ضمنا بفرمایید آیا تغییراتی جز جابجایی پایه ها اعمال کرده اید یا نه ؟

سپاس

با پوزش از استاد شاطی زاده عزیز که پاسخ ایشان همزمان با پاسخم تنظیم شده و که ندیده بودم فلذا توصیه ایشان را با اولویت اجرا فرمایید.



[Prid]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

سلام

از آي سي هاي سري TOP استفاده کنيد ، انشاالله که درست شود ..........

ديتاشيت و شماتيک هم اينجا هست :

iRanTK.iR - The First Electronic Forum in iRaN | جدول مشابهات آي سي هاي تغذيه

مشاهده فایل‌پیوست 89915

مشاهده فایل‌پیوست 89911

سلام

عزیزم عرض کردم باید پایه های آی سی جایگزین را با قطعات و ولتاژهایی که دیتاشیت مقرر کرده آماده کنی

مثلا اگه کلکتور کوپلر دستگاه به ولتاژ متصله ولی در آی سی جایگزین باید به یکی از پین های آی سی جایگزین متصل بشه دراینصورت بدون اعمال تغییرات مذکور مشخصه که کار نمیکنه

نفرمودید نقشه ای که ارسال کردید متعلق بدستگاه شماست ؟
قطعات متصل به پین های آی سی دستگاه را اعلام یا نقشه آنرا بکشید و ارسال کنید تا ایراد شما قابل بررسی بشه

ضمنا بفرمایید آیا تغییراتی جز جابجایی پایه ها اعمال کرده اید یا نه ؟

سپاس

با پوزش از استاد شاطی زاده عزیز که پاسخ ایشان همزمان با پاسخم تنظیم شده و که ندیده بودم فلذا توصیه ایشان را با اولویت اجرا فرمایید.

با تشكر
نقشه اي كه ارسال كردم بله مربوط به همين دستگاه هستش فقط بدبختي لوكيشن قطعات روي برد قيد نشده و اين يكمي كار رو سخت ميكنه در مورد تغييرات بايد بگم هيچ تغييراتي به جز جابجايي پايه هاي اي سي طبق ديتا شيت و سيم كشي روي برد انجام ندادم
اقاي شاطي زاده از شما نيز تشكر ميكنم و فرمايشات شما را نيز بند به بند اجرا ميكنم و اعلام نتيجه ميكنم



[غزال]

پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

با تشكر
نقشه اي كه ارسال كردم بله مربوط به همين دستگاه هستش فقط بدبختي لوكيشن قطعات روي برد قيد نشده و اين يكمي كار رو سخت ميكنه در مورد تغييرات بايد بگم هيچ تغييراتي به جز جابجايي پايه هاي اي سي طبق ديتا شيت و سيم كشي روي برد انجام ندادم
اقاي شاطي زاده از شما نيز تشكر ميكنم و فرمايشات شما را نيز بند به بند اجرا ميكنم و اعلام نتيجه ميكنم

سلام

همانطور که حدس زدم شرایط کار آی سی را فراهم نکردید
اگر از 256 استفاده کنید علاوه بر جابجایی مناسب پایه ها باید یک مقاومت بزرگ حدود مگا اهم بین کلکتور ترانزیستور و 310 ولت نصب کنید درست میشه.

سپاس
