سوال: تغییر محل نصب IGBTها در اینوتر جوشکاری موجب اشکال خواهد شد؟

[بهبود 68]

با سلام
دوست عزیز ممنونم به خاطر مشارکت تو تاپیک
اینم روش خوبی هستش،فقط سطح آلومینیوم بکار گرفته شده باید بزرگ باشه تا ایجاد مقاومت در برابر عبور جریان نکنه
فعلا یه مشکل اساسی بوجود اومده که نصب igbt ها رو به تعویق خواهد انداخت
سپاس



[darabi81]

سلام
باید قیر روی برد pwm به هر نحوی شده برداری و ic pwmرا پیدا کنی در نهایت می توانی با اعمال ولتاز به پایه شات طبق دیتاشیت ic به صورت دستی ic را فعال کنی.
برای برداشتن قیر یا چسب روی برد pwm هم روش هایی در سایت اجرا شده به ویژه روی برد هایecu ماشین.



[بهبود 68]

با سلام
مهندس دارابی عزیز ممنون از توجه تون
میخوام ابتدا ولتاژ به ورودی های فیدبک برد بدم اگه درست شد و سیگنال مربعی مشاهده شد igbt ها رو نصب میکنم اگه جواب نداد و بازم سینوسی بود برد pwm رو از برد اصلی میکنم و روش کار میکنم(هنوز منو نشناخته این برد!)
سپاس



[bstar]

با سلام
مطمئنی پروب اسکوپت سالمه ؟
نویز نباشه ؟
از اینجور اتفاقات زمان دانشجویی تو ازمایشگاه خیلی داشتیم ؟

ولتاژ 20 ولت با مقاومت 10 کیلو تست کن ببین چه اتفاقی می افته ؟

به نظرم خروجی pwm سالمه شاید



[javad10mn]

سلام
منم احتمال میدم نویزه با یه مقاومت یک کیلو جای پایه های گیت وسورس رو به هم وصل کن ببین دوباره این سیگنال وجود داره.
تصویر شکل موج رو بذار ومقدار دامنه سیگنال رو مشخص کن.
موفق باشی



[بهبود 68]

با سلام
ضمن تشکر از اساتید عزیز

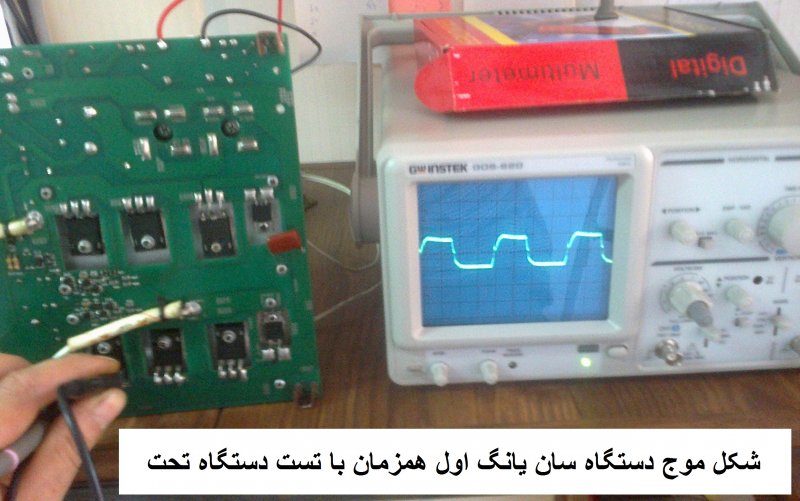

مطمئنم که نویز نیست چونکه اولین باری که چند روز پیش شکل موج این دستگاه رو مشاهده کردم به اسکوپ شک کردم که به جهت مطمئن شدن یک دستگاه ماسفت سه برده و دوتا دستگاه سان یانگی که اون روز تو کارگاه بودن رو سیگنال هاشون رو با اسکوپ بررسی کردم که کاملا صحیح نشون میداد

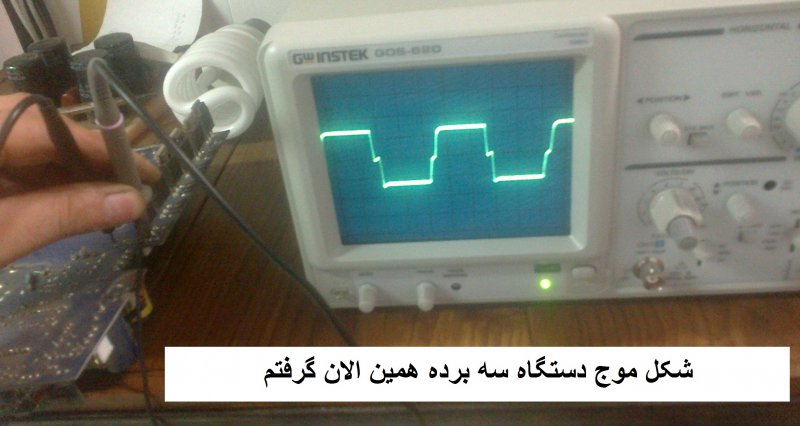

امروز مجددا دستگاه سه برده رو سیگنال هاشو مشاهده کردم که از اسکوپ و پراب ش مطمئن شدم

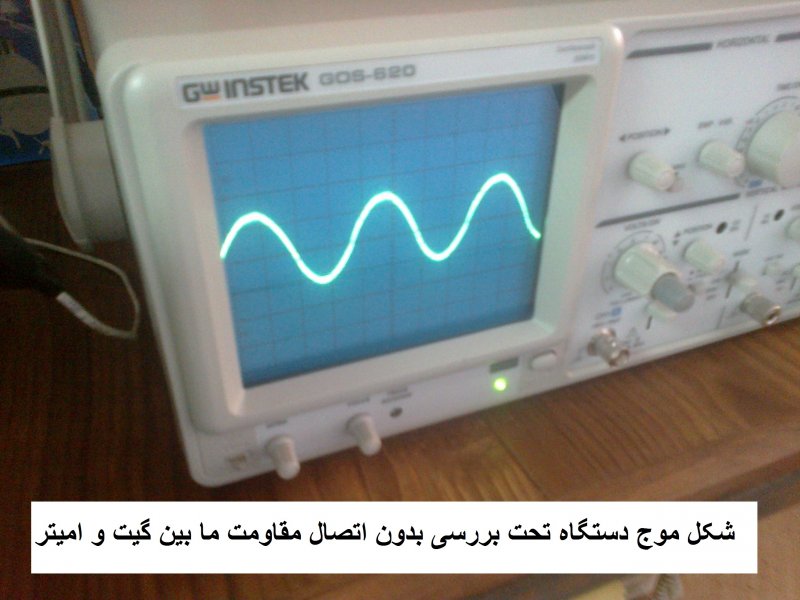

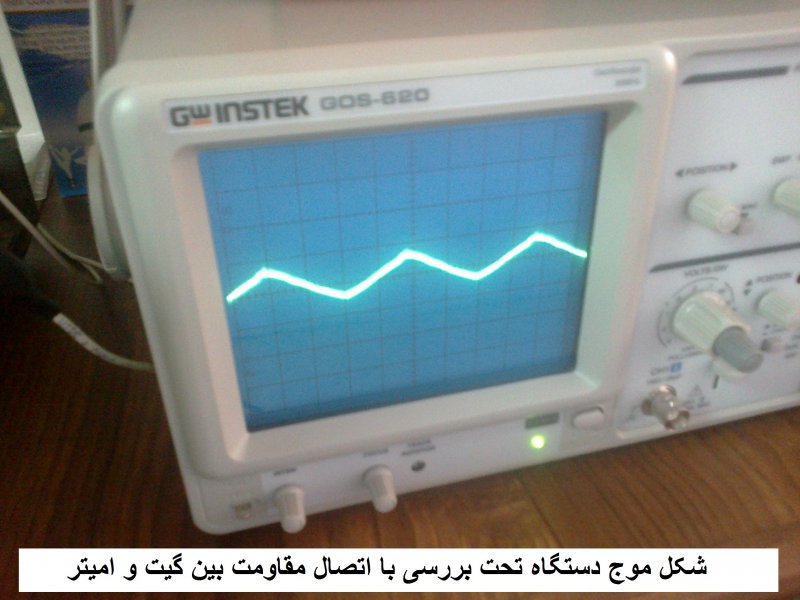

چند تا تصویر از سیگنال های این دستگاه و دستگاه های دیگه میزارم
در ضمن ولتاژ 24 ولت به دو سیم رفته به مدار فرمان دادم که هیچ تاثیری رو شکل موج نداشت
http://uupload.ir/files/qu89_afsoongar_681552.jpg

http://uupload.ir/files/h48d_afsoongar_681551.jpg

http://uupload.ir/files/hx00_afsoongar_681547.jpg

http://uupload.ir/files/z8je_afsoongar_681546.jpg

http://uupload.ir/files/pg5r_afsoongar_681542.jpg



[darabi81]



[javad10mn]

سلام
مقدار دامنه و فرکانس سیگنال رو مشخص کن.



[بهبود 68]

با سلام
پیک ولتاژ 0.06 ولت(حتی 1 ولت هم نیست!)
فرکانس 83 هرتز
با این ولتاژ و فرکانس99.9 درصد ایراد از برد pwm هستش



[bstar]

با سلام
یکی از دوستام یه کاری کرده بود که این قیرایی که رو بوردا میریزن رو مثل اب خوردن انگاری که قالب پلاستیکی روی قطعات گذاشتی جدا میشد انگار همون ماده استخوانی روی بورد نبود لا مصب هر کاری کردم روش کارو بهم نگفت که چه طوری این کارو کرده اما اینو میدونم که داخل یه محلول گذاشته بود که کم کم 24 ساعت تو محلول بود
نمیدونم شاید تینر 10000 بود یا چیز دیگه ای نمیدونم اما هرچی بود نفوذ کرده بود به بافت قیری استخوانی و نرم شده بود مثل موم
