تاپیک لامپ های کم مصرف

[Hamiddidari]

سلام اگه کسی به استاد رجبی دسترسی داره
[h=2]تاپیک لامپ های کم مصرف 310#[/h]لطفا بپرسه وجدانن نیازمند راهنمایی شدید هستم
ممنون



[reza_476]

باسلام
عکسهای واضح و روشن و باکیفیت از زیر و روی برد مدار چاپی آن قرار بده و مشکل یا عیب را نیز قید کن و کارهایی که کردی روی آن علامتگذاری کن



[gadraj]

با سلام به شما استاد عزیز جناب رجبی:

تشکر از این همه اطلاعات بی نهایت مفیدی که برای ما میزارین

من نتونستم ترانسهای (چوک) لامپ12ولتی که در پست 7 . 12 .و 26 راپیدا کنم و کسی هم نتونست درست

کنه و قطعه (ZTX652)را پیدا نکردم بجاش (ZTX653) داد در مدار مشکل ایجاد نمیکنه

ممکنه بیزحمت بیشتر راهمنایی کنید ممنون میشم

مداری هم برای لامپ FML36w که 12 ولت روشن بشه اگه بذارین ممنون میش

با سلام :
در مورد ترانس مدار 12 ولتی



[iranvich63]

سلام
در لامپهای 90 وات افراتاب وقتی میسوزن 4 مقاومت بطرز ناجوری میسوزن بنحوی که یا خورد شده در میان یا ذوب شده و گاهی فقط سر و ته مقاومت مونده و بقیه نیست شدن.
حداقل چندین لامپ من بررسی کردم با هزار بدبختی 3 تا مقاومت رو حدس زدم اما چهارمی رو هیچجوری نتونستم در بیارم
خواهش میکنم کسی اگه اطلاع داره مقداری این 4 تا رو بنویسه ممنون میشم
R4 که فکر میکنم مقدارش 0.5 اهمه
R2 که فکر کنم 5 اهمه
R3 که اصلا نمیدونم چقدره
R5 که فکر کنم اینم 0.5 اهمه
ممنونم



[mohamad1357]

سلام
در لامپهای 90 وات افراتاب وقتی میسوزن 4 مقاومت بطرز ناجوری میسوزن بنحوی که یا خورد شده در میان یا ذوب شده و گاهی فقط سر و ته مقاومت مونده و بقیه نیست شدن.
حداقل چندین لامپ من بررسی کردم با هزار بدبختی 3 تا مقاومت رو حدس زدم اما چهارمی رو هیچجوری نتونستم در بیارم
خواهش میکنم کسی اگه اطلاع داره مقداری این 4 تا رو بنویسه ممنون میشم
R4 که فکر میکنم مقدارش 0.5 اهمه
R2 که فکر کنم 5 اهمه
R3 که اصلا نمیدونم چقدره
R5 که فکر کنم اینم 0.5 اهمه
ممنونم

باسلام
اگه که مقاومت پایه بیس ترانزیستور است معمولا بین 10 تا 33 اهم است.
واگر به پایه کلکتور می رود همان 0.5 اهم است .



[iranvich63]

سلام دوست گرامی
از سر کناری سلفی که دارای 3 سیم پیچ است به بیس ترانزیستور 13009 میرود.حالا مهم اینه که چطوری بفهمم مقدارش چیه(از 10 تا 33 اهم کلی رنج مقاومت داریم)
راه حلی به ذهنتون میرسه؟



[mohamad1357]

سلام دوست گرامی
از سر کناری سلفی که دارای 3 سیم پیچ است به بیس ترانزیستور 13009 میرود.حالا مهم اینه که چطوری بفهمم مقدارش چیه(از 10 تا 33 اهم کلی رنج مقاومت داریم)
راه حلی به ذهنتون میرسه؟

باسلام
دوست گرامی معمولا درهر لامپی یا با هم مارکی یا با هر واتی قطعات ومقاومتها متفاوت است .
شما از مقاومت 22 اهم استفاده کن .
وبرای استارت کار از ولتاژ 110 ولت اگر قطعات بیش از حد داغ نکردند بعدا به برق شهری وصل کنید.
موفق باشید.



[farzad.]

سلام

با چه هدفی 22/ اهم بین بیس امیتر گذاشتید ؟ 22 / اهم صحیح نیست

با خازن بزرگ موقتا یک خازن مشابه دیگر موازی و نتیجه را اعلام کنید

مقاومت بزرگ حدود 100 کیلو را هم تست کنید

سپاس

با سلام
میبخشید که دیر جواب میدم چون پست شمارو تازه دیدم.
بجای مقاومت 0/22از مقاومت 100کیلو استفاده کردم ولی دیگه همون یه مقدار خیلی کم نور فیلیمان هم دیگه نداشت با خازن موازی چه قبل از تعویض مقاومت و چه بعد از تعویض مقاومت فرقی نکرد!ضمناً مقاومت 0/22اهم با یه دیود 4007به صورت سری بیس و امیتر رو وصل کرده.



[غزال]

با سلام
میبخشید که دیر جواب میدم چون پست شمارو تازه دیدم.
بجای مقاومت 0/22از مقاومت 100کیلو استفاده کردم ولی دیگه همون یه مقدار خیلی کم نور فیلیمان هم دیگه نداشت با خازن موازی چه قبل از تعویض مقاومت و چه بعد از تعویض مقاومت فرقی نکرد!ضمناً مقاومت 0/22اهم با یه دیود 4007به صورت سری بیس و امیتر رو وصل کرده.

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس



[farzad.]

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس

با سلام وتشکر

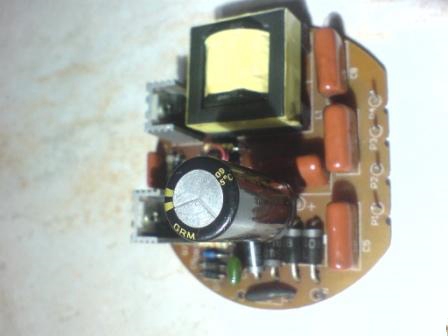

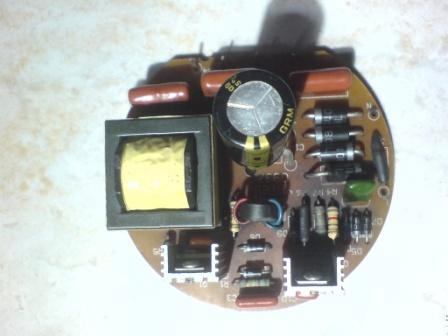

 نکته جالب اینجاست که اگه لامپ با همون مقاومت 0/22اهم و با یک فیلیمان که نور خیلی کمی داره 5دقیقه روشن بمونه ترانزیستورها میسوزن!!!پس فرمایش شما که احتمال میدهید که قطعات جابه جا شده اند قوت میگیره.به همین خاطر تقاضای نقشه لامپ 105 وات رو داشتم.روی برد و بعد از بیس یکی از ترانزیستورها که دیاک داره یه خازن سرامیک سبز رنگ سری هستش که سر دیگه این خازن به خط منفی یا به اصطلاح به منفی خازن صافی وصل شده.روی این خازن نوشته شده 220jولی با خازن سنج که اندازه گیری میکنم 23نانو فاراد رو نشون میده!!!ضمناًبا خازن سنج تمام خازنها رو چک کردم که همگی سالم بودند.فرمایشات شما رو هم انجام میدم و نتیجه رو عرض میکنم.
با تشکر
