تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[gadraj]

سلام به استاد عزیز
جناب رجبی من منظورتان را متوجه شدم ولی فکر کنم جواب سوالم را نگرفتم . و سوالم این بود که به ترانس چند ولتی احتیاج دارم. امروز رفتم ترانس قیمت کنم هر جا پرسیدم 32 نداشتند و می گفتند که اگه بخواهی باید برات بسازیم اما 24 آماده داشتند قیمت ها ترانس 32 سه سر هم از 25 تومان بود تا 35 و در ضمن مقدار وات ترانس را هم سوال می کردند که نمی دونستم چی بگم
استاد میشه تو این طرح دست برد وکاری کرد که با 24 دوبل راه اندازی بشه ؟ چون قیمت ترانس 32 سه سر تقریبا" بالا در می آید.
با تشکر

سلام :
در حقيقت ترانس مورد نياز شما همون 32 ولتي هست كه بعد از يكسوسازي 45 ولت ميشه .
ميتونيد بدون تغيير در مدار از ترانس 24 ولت سه سيمه 4 امپري نيز استفاده كنيد ولي طبعا قدرت خروجي كمتر خواهد بود .
موفق باشيد .



[m-j]

سلام :
در حقيقت ترانس مورد نياز شما همون 32 ولتي هست كه بعد از يكسوسازي 45 ولت ميشه .
ميتونيد بدون تغيير در مدار از ترانس 24 ولت سه سيمه 4 امپري نيز استفاده كنيد ولي طبعا قدرت خروجي كمتر خواهد بود .
موفق باشيد .

با سلام مجدد به استاد رجبی عزیز
پس من می تونم با 24 دوبل هم راه اندازیش کنم انشاا... که مشکلی پیش نیاید.
استاد اگه من بخواهم دو تا از این مدار بسازم تا استریو باشه باز هم همون 4 آمپر کافی هست؟
در ضمن وات ترانس باید چقدر باشه؟



[gadraj]

با سلام مجدد به استاد رجبی عزیز
پس من می تونم با 24 دوبل هم راه اندازیش کنم انشاا... که مشکلی پیش نیاید.
استاد اگه من بخواهم دو تا از این مدار بسازم تا استریو باشه باز هم همون 4 آمپر کافی هست؟
در ضمن وات ترانس باید چقدر باشه؟

سلام :
مشكل فقط تا حدودي در كاهش توان خروجي خواهيد داشت كه اگر ميتونيد از حداكثر قدرت خروجي صرف نظر كنيد استفاده كنيد .
بستگي به توان امپلي فاير تان دارد به هر حال يك ترانس 24 ولتي دوبل 4 امپر قادر است تا دو امپلي فاير 50 واتي {مجموعا 100وات} را تغذيه كند .
توان نامي ترانس مورد نياز شما حدود 200 وات خواهد بود .
موفق باشيد .



[m-j]

سلام به استاد عزیز جناب رجبی
استاد در لینک های زیر شماتیک و پی سی بی مدار اکویی وجود دارد که من قصد دارم تا مونتاژش کنم اما چند تا سوال برام پیش اومده بود که خواستم شما راهنمایی بفرمایید:
http://irupload.ir/images/oztnr6x9hzg1vnq2xdrv.png
http://irupload.ir/images/zel17lgjpb2hvbsb89oz.png
1) ولوم های mod-depth و feedback و tails /boss برای چه اعمالی بکار میروند؟
2) نقش آیسی های 072 و 4066 در این مدار چیست؟
3) در کل نظرتان راجع به مونتاژ مدار چیست؟
با تشکر



[gadraj]

سلام به استاد عزیز جناب رجبی
استاد در لینک های زیر شماتیک و پی سی بی مدار اکویی وجود دارد که من قصد دارم تا مونتاژش کنم اما چند تا سوال برام پیش اومده بود که خواستم شما راهنمایی بفرمایید:

1) ولوم های mod-depth و feedback و tails /boss برای چه اعمالی بکار میروند؟
2) نقش آیسی های 072 و 4066 در این مدار چیست؟
3) در کل نظرتان راجع به مونتاژ مدار چیست؟
با تشکر

سلام :

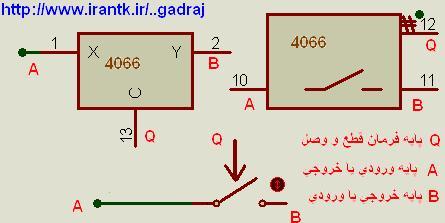

ايسي 4066 يك سويچ انالوگ چهار سكتوري ميباشد {مثل يك كليد كه با يك فرمان قطع و با فرمان دوم وصل ميشود چهار عدد داخل يك ايسي } به شكل نگاه كنيد >> معادل فيزيكي اين سويچ و پايه هاي عمل كرد انها .
ايسي { TLO72 } هر كدام به تنهايي يك ايسي اپ امپ مثل { UA741 } ميباشد كه ورودي اين ايسي موس فيت ميباشد و نقش تقويت كننده و تطبيق را بين طبقات به عهده دارد . چهار تايي ان { LM324 } و دو تايي ان { LM358} ميباشد .
ولوم ها :
1= mod-depth نوع اكو {نسبت تاخير بر سرعت سيگنال را كنترل ميكند .
2 = feedback ميزان حجم اكو را كنترل ميكند .
3 = tails /boss باس و تربيل {زير و بم صدا } را كنترل خواهد كرد .
مدار تقريبا در حال منسوخ ميباشد { به دليل بهره گيري از چيپ هاي ميكرو كنترلي اخيرا مدارات پيشرفته تري طراحي ميشود هر چند كه ايسي { PT2399 } خود از نوع ديجيتالي ميباشد ولي ميكروكنترل نيست .
موفق باشيد .



[m-j]

با سلام به اساتید عزیز مخصوصا" جناب رجبی
لطفا" طریقه تنظیم پتانسیومتر در مدار آمپلی فایر زیر را توضیح دهید با تشکر.



[m-j]

با سلام به استاد رجبی عزیز
میشه بفرمایید کدام یک از کلاسهای آمپلی فایر کیفیت صدای بهتری دارند؟
با تشکر
( راستی استاد میشه منو در مورد پست قبلی ام 266 راهنمایی کنید )



[gadraj]

با سلام به اساتید عزیز مخصوصا" جناب رجبی
لطفا" طریقه تنظیم پتانسیومتر در مدار آمپلی فایر زیر را توضیح دهید با تشکر.
سلام :
وجود پتانسيومتر فوق براي تامين باياس ترانزيستورهاي دارايور و خروجي ميباشد براي تنظيم ان امپلي فاير را روشن و در حالت سكون {به ورودي هيچ سيگنالي اعمال نشود و بلندگوها در خروجي وصل باشند } طوري تنظيم كنيد كه در خط خروجي سطح سيگنال خروجي نسبت به خط صفر {همون شاسي يا زمين } صفر ولت باشد در صورت عدم دسترسي به اسيلو سكوپ {سطح سيگنال را ولت متر معمولي قادر نيست نشان دهد } بلندگو ها را از خروجي ازاد كرده اين بار با ولت متر معمولي تست و به همين روال تنظيم كنيد قطعا تنظيم با اسكوپ روش درست و پاسخ مطميني را در بر خواهد داشت چون با گرم شدن و ... تنظيم با ولت متر معمولي نتيجه شما دقيق نميشه و بايد با تكرار چند مرحله اي بهترين حالت را بدست بياوريد . {به هر حال بايد در بيكاري ولتاژ منفي يا مثبت روي خط خروجي نداشته باشيد با اعمال سيگنال به ورودي قطعا نسبت به دامنه ورودي و تقويت كننده يك سيگنال كاملا متقارن در خروجي ظاهر مي شود .
موفق باشيد .



[gadraj]

با سلام به استاد رجبی عزیز
میشه بفرمایید کدام یک از کلاسهای آمپلی فایر کیفیت صدای بهتری دارند؟
با تشکر
( راستی استاد میشه منو در مورد پست قبلی ام 266 راهنمایی کنید )

سلام :
كيفيت صدا !!!! ؟؟
اصولا هر تقويت كننده اي كاربرد و جايگاه ويژه خودش داره و كلاس تقويت كننده نسبت به مورد استفاده طرح ميشود فرضا براي تقويت موزيكال گيتار از كلاس a و صوتي صحبت از كلاس a.b به روش پوش پول و بريچ .....
در ضمن قطعات مصرفي نيز در تعيين كلاس امپلي فاير نقش بسزايي دارد و از هر قطعه در هر كلاسي نميشه به صورت استاندارد پذيرفته شده استفاده كرد .
در حال حاضر روش كمپلي مينتاري در كلاس هاي a, b از رده طراحي خارج شده و مصرفي ندارد و پوش پول با ترانس نيز همينطور جاي خود را به روش هاي بريچ ميدهد .
در كل انتخاب كلاس امپلي فاير بستگي به محل مورد مصرف امپلي فاير و ولتاژ تغذيه و دسترسي به قطعات ان دارد فرضا در يك تغذيه سينگل ولتاژ {يعني به اصطلاح دو ولتاژه نباشد و فقط يك منفي زمين و يك خط مثبت } استفاده از پوش پول توصيه نمي كنند .
موفق باشيد .



[m-j]

با سلام به اساتید عزیز مخصوصا" جناب رجبی
لطفا" طریقه تنظیم پتانسیومتر در مدار آمپلی فایر زیر را توضیح دهید با تشکر.
سلام :
وجود پتانسيومتر فوق براي تامين باياس ترانزيستورهاي دارايور و خروجي ميباشد براي تنظيم ان امپلي فاير را روشن و در حالت سكون {به ورودي هيچ سيگنالي اعمال نشود و بلندگوها در خروجي وصل باشند } طوري تنظيم كنيد كه در خط خروجي سطح سيگنال خروجي نسبت به خط صفر {همون شاسي يا زمين } صفر ولت باشد در صورت عدم دسترسي به اسيلو سكوپ {سطح سيگنال را ولت متر معمولي قادر نيست نشان دهد } بلندگو ها را از خروجي ازاد كرده اين بار با ولت متر معمولي تست و به همين روال تنظيم كنيد قطعا تنظيم با اسكوپ روش درست و پاسخ مطميني را در بر خواهد داشت چون با گرم شدن و ... تنظيم با ولت متر معمولي نتيجه شما دقيق نميشه و بايد با تكرار چند مرحله اي بهترين حالت را بدست بياوريد . {به هر حال بايد در بيكاري ولتاژ منفي يا مثبت روي خط خروجي نداشته باشيد با اعمال سيگنال به ورودي قطعا نسبت به دامنه ورودي و تقويت كننده يك سيگنال كاملا متقارن در خروجي ظاهر مي شود .
موفق باشيد .

با سلام به شما استاد عزیز
استاد من اسکوپ ندارم اما از صحبتهای شما این جور متوجه شدم که :
بدون دادن سیگنال به ورودی بلندگو را از مدار خارج کرده و پروب های اهم متر دیجیتالی را به خروجی وصل کرده و اون پتانسیومتر را آنقدر بچرخانم تا در خروجی ( محل نصب بلندگو ) ولتاژ صفر شود درسته؟
استاد اگر مدار آمپلی فایری که با ولتاژ دوبل 24 کار کنه و نیاز به تنظیم بایاس نداشته باشه در آرشیوتان موجود دارید قرار دهید ( در ضمن من تاپیک مدارات آمپلی فایر ها را دیدم اما چیزی که با ترانسم جور در بیاد را پیدا نکردم ) با تشکر از بابت راهنمایی های شما استاد عزیز
