تاپيك سؤالات وپاسخها

[gadraj]

با سلام خدمت آقای رجبی من یک تلویزیون اتوبوسی دارم که تغذیه آن سوییچینگ12به 40 میباشد متاسفانه آیسی راه اندار موسفت تغذیه به شمارهfa5301 سوخته ودر بازار هم یافت نمیشود لطف کنید مداری یرایم معرفی کنید که 12 ولت را در ثانویه چاپر به 40 ولت تبدیل کند متشکرم.

با سلام :

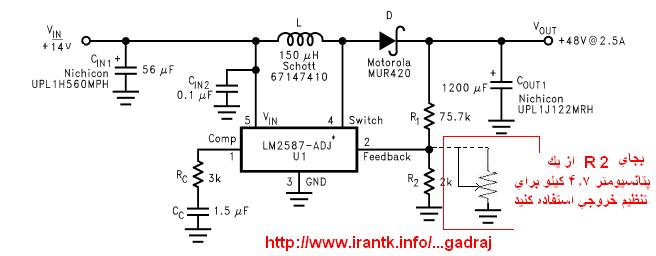

دوست عزيز ( خوش امد به اقا بهروز خودمون ) قبلا همچين موردي داشتيم كه از مدار زير استفاده كرديم و تنها تغييرات لازم جهت رسيدن به ولتاژ خروجي مورد نظر جايگزيني يك پتانسيومتر 7/4 كيلويي بجاي r2 كافيست -- ولتاژ ورودي هم با توجه به ديتا شيت رگولاتور مصرفي تا 36 ولت قابل تحمل ميباشد .
(در صورت نياز ميتوان براي رسيدن به ولتاژ هاي مختلف r1 را نيز تا حدودي قابل تنظيم كرد ) .
ميتونيد از مدارات موجود در اموزش گام به گام بخش سويچينگ و .... استفاده كنيد .
اگر مدار بهتر از اينم دسترسي داشتم حتما اپلود ميكنم .
يادم رفت پست را دوباره اديت كردم معادل دقيق اين رگولاتور به شماره uc1577 نيز ميباشد كه در بازار هاي الكترونيكي بفور يافت ميشود .
با تشكر .
موفق باشيد .



[gadraj]

سلام، در مورد منبع تغذیه0-30ولت،منظوراز ترانس220:24 ،3آمپر،همان ترانس220:12 دوبل 3آمپر میباشد؟اگر از دو سرترانس220:12دوبل 3آمپر که 24ولت میشود،استفاده شود، باز به ما3آمپر میدهد؟

با سلام :
دوست عزيز در تاپيك قبلي ( بخش منابع تغذيه ) پاسخ گذاشتم رجوع كنيد .
http://www.irantk.ir/showthread.php?p=22877#post22877
در ضمن خواهشا براي حفظ نظم مطالب سايت از ايجاد تاپيك هاي تكراري خوداري فرماييد .
با تشكر .
موفق باشيد .



[m-j]

با سلام خدمت استاد گرامی :
من یک اکو آمپلی فایر همراه دارم که برای آن به منبع تغذیه 12ولت حداکثر 3آمپر احتیاج دارم لطفا در صورت امکان نقشه ای معرفی کنید . با تشکر



[ghasemm]

سلام لطفا نحوه تشخیص پایه های فت و سالم بودن ان با اهممتر را توضیح دهید



[majid_tech]

با سلام خدمت استاد گرامی :
من یک اکو آمپلی فایر همراه دارم که برای آن به منبع تغذیه 12ولت حداکثر 3آمپر احتیاج دارم لطفا در صورت امکان نقشه ای معرفی کنید . با تشکر

سلام دوست عزیز مشخص نکردین که منبع تغذیه سوئیچینگ باشه یا با ترانس



[m-j]

با سلام مجدد
منبع تغذیه مورد نظر من ترانس است



[majid_tech]

با سلام مجدد
منبع تغذیه مورد نظر من ترانس است

سلام دوست عزیز در این صورت خیلی ساده است

من یه نقشه گذاشتم . خازن ها هرچه ظرفیتشون بزرگ باشه بهتره ولی به نظر من 2200 کافی هست . پل دیود را بهتره 4 آمپری انتخاب کنی من حداقل مقدار را در نقشه نوشتم

بفرمایید http://digitaltimes.persiangig.com/majid_tech.bmp



[majid_tech]

با سلام و خسته نباشید خدمت همگی مخصوصا آقای رجبی.
بنده نیاز به آی سی رگولاتور 5vو8v دارم که بتواند جریان 3a به بالا را تحمل کند معمولا 7808 و7805 جریان 1 آمپر را تحمل میکنن که به درد من نمیخوره . آیا شماره های آی سی میدونید که مشخصاتی که گفتم داشته باشه ؟



[m-j]

با سلام به استاد گرامی:
بنده به یک منبع تغذیه 12 ولت با آمپراژ خروجی 2 آمپر از نوع ترانسی احتیاج دارم در صورت امکان مرا راهنمایی کنید.با تشکر



[gadraj]

با سلام به استاد گرامی:
بنده به یک منبع تغذیه 12 ولت با آمپراژ خروجی 2 آمپر از نوع ترانسی احتیاج دارم در صورت امکان مرا راهنمایی کنید.با تشکر

با سلام :
دوست عزيز از رگولاتور به شماره l200 طبق شكل زير استفاده كنيد .
با تشكر.
موفق باشيد .
