تاپيك سؤالات وپاسخها

[rad]

نرم افزار محاسبه

با درود مجدد و سپاس گزاري از جواب كامل و روشنتان

استاد عزيز آقاي gadrag :


بسيار متشكر از پاسخ واضحتان كاملا مطلب دستگيرم شد .
فقط تقاضا يي دارم و آن اينكه اگر در همين ضمينه نرم افزاري داريد يا ميشناسيد و يا بر خورد كرديد به من معرفي يا آپلود فرماييد كه منت بزرگ ديگري بر سر حقير گذاشته ايد . (نرم افزاري همانند Led Resistor Calculation ) ولي در مورد محاسبه رآكتانس خازنها .



[gadraj]

با درود مجدد و سپاس گزاري از جواب كامل و روشنتان

استاد عزيز آقاي gadrag :


بسيار متشكر از پاسخ واضحتان كاملا مطلب دستگيرم شد .
فقط تقاضا يي دارم و آن اينكه اگر در همين ضمينه نرم افزاري داريد يا ميشناسيد و يا بر خورد كرديد به من معرفي يا آپلود فرماييد كه منت بزرگ ديگري بر سر حقير گذاشته ايد . (نرم افزاري همانند led resistor calculation ) ولي در مورد محاسبه رآكتانس خازنها .

با سلام :

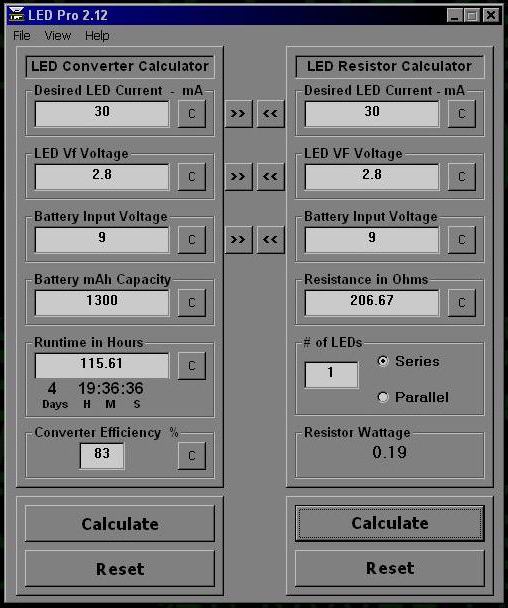

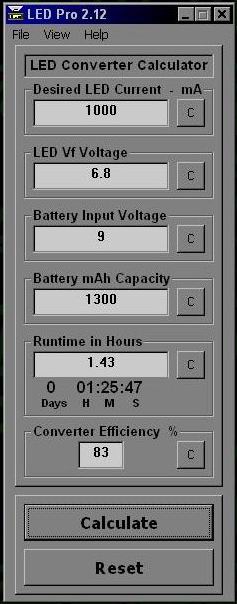

دوست عزيز نرم افزار مربوط به درايور ال اي دي را در دو نوع مختلف كه دارم خدمتون تقديم ميكنم و نمايي از شكال ظاهري نرم افزار را مشاهده ميكنيد شما با وارد كردن مشخصات درخواستي خود در باكس هاي مربوطه پاسخ را از نرم افزار ميگيريد ..
در مورد راكتانس هم فكر كنم در تاپيك اموزش گام به گام معرفي نرم افزار ها اپلود كرده باشم بازم بررسي ميكنم اگه نبود براتون اپلود ميكنم .
با تشكر .
موفق باشيد .



[ali_r714]

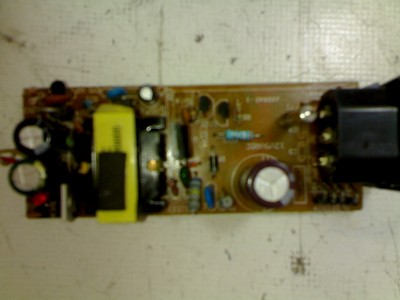

پاور هارد باکس

سلام کسی می تواند در مورد این پاور به من کمک بکند
مشکل: ماسفت داغ میکند
تمام قطعات ثانویه تعویض شده است اولیه هم ماسفت تعویض شده در اولیه دستگاه دیودها ومقاومتها تست شده مشکل ندارند



[gadraj]

سلام کسی می تواند در مورد این پاور به من کمک بکند
مشکل: ماسفت داغ میکند
تمام قطعات ثانویه تعویض شده است اولیه هم ماسفت تعویض شده در اولیه دستگاه دیودها ومقاومتها تست شده مشکل ندارند

با سلام :
عزيزم لطف كنيد بفرماييد پاور چي هست و چند ولتي و.... شماره موس فيت هم بزاريد ؟؟؟؟؟
با تشكر .
موفق باشيد .



[ali_r714]

با سلام :
عزيزم لطف كنيد بفرماييد پاور چي هست و چند ولتي و.... شماره موس فيت هم بزاريد ؟؟؟؟؟
با تشكر .
موفق باشيد .

پاور هارد باکس اکسترنال
خروجی 12v و 5v که حدود 2 آمپر است
ماسفت قبلی 2n60 و ماسفت جایگزین 7n60 است با ترانزیستورهای s9014 و s9015 و فوتوکوپلر pc123



[gadraj]

پاور هارد باکس اکسترنال
خروجی 12v و 5v که حدود 2 آمپر است
ماسفت قبلی 2n60 و ماسفت جایگزین 7n60 است با ترانزیستورهای s9014 و s9015 و فوتوکوپلر pc123
با سلام :
علي اقا شما چنانكه ديتا شيت هر دو موس فيت را بررسي كنيد متوجه ميشويد كه مدار شما قادر به تحريك كامل موس فيت 7n60 نخواهد بود بهتر است از همون 2n60 استفاده كنيد :
http://www.utc-ic.com:80/spec/7N60.pdf

http://www.utc-ic.com:80/spec/2N60.pdf
اينهم ديتا شيت هر دو موس فيت جهت سهولت دسترسي شما .
با تشكر .
موفق باشيد .



[ali_r714]

با ماس فت خودش هم همین مشکل را دارد



[gadraj]

با ماس فت خودش هم همین مشکل را دارد

با سلام :

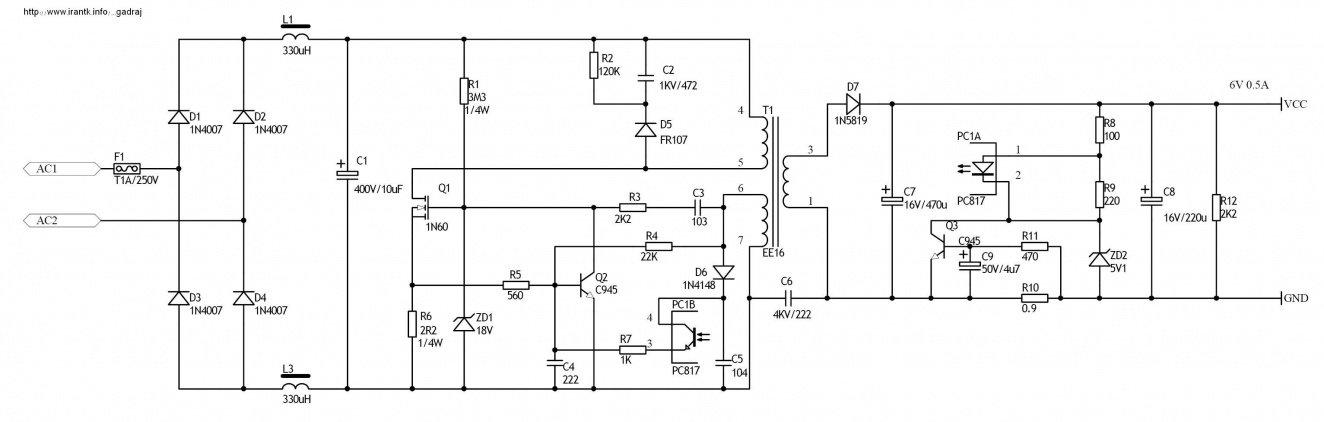

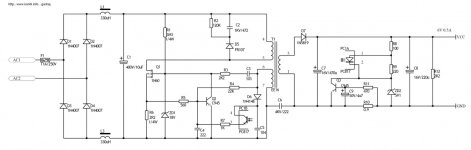

علي جون نقشه اي از مدار فوق را براتون ميزارم تطبيق دهيد و ولتاژها را در ثانويه و اوليه مدار تست كنيد اگر نتيجه نگرفتيد با شرحي از ولتاژها ي نقاط و ديود زنرها پيام بزاريد .
البته تعداد خروجي و شماره ترانزيستور هاي كنترلي كوچك مهم نيست كه چند تا و چند ولت باشه ولي بقيه نقشه بايد با مدل شما همخواني داشته باشد .
با تشكر .
موفق باشيد .



[ali_r714]

با سلام :
علي جون نقشه اي از مدار فوق را براتون ميزارم تطبيق دهيد و ولتاژها را در ثانويه و اوليه مدار تست كنيد اگر نتيجه نگرفتيد با شرحي از ولتاژها ي نقاط و ديود زنرها پيام بزاريد .
البته تعداد خروجي و شماره ترانزيستور هاي كنترلي كوچك مهم نيست كه چند تا و چند ولت باشه ولي بقيه نقشه بايد با مدل شما همخواني داشته باشد .
با تشكر .
موفق باشيد .

با تشکر نقشه حدود 70% با مدار من می خواند. اما مشکل من نداشتن خروجی نیز هست



[gadraj]

با تشکر نقشه حدود 70% با مدار من می خواند. اما مشکل من نداشتن خروجی نیز هست

با سلام مجدد :
مشگل شما در قسمت ثانويه است به دنبال شورت يا نشتي قطعاتي مثل زنر و 431 و خازن هاي الكتروليتي بگرديد احتمال زياد كه در ثانويه مدار مشگل داريد .
با تشكر .
موفق باشيد .
