باسلام به استاد عزیز و بزرگوار غزال:
در پست قبلی برای تست آپ امپ فرمودید که مقاومت تست کمتر از 10 کیلو اهم نباشد ولی در این پست مقاومت تست را 4/7 کیلو اهم مرقوم فرمودی حتما بعدا آزمایش کردید که مشکلی ایجاد نمیکند متشکرم.
دوست خوبم
سلام
و ممنون و سپاس بابت نقشه و سوال مفید و موثری که مطرح فرمودید
کاملا حق با شماست اما
در پستی که تست آپ امپها را مطرح کردم حالت عمومی و کلی را مطرح کردم اما در موارد بسیار نادری که مثلا مقاومت معادل مدار متصل به ورودی آپ امپ 10 اهم است بدیهی است که مقاومت 1 کیلو هم نمیتوانید ولتاژ ورودی آپ امپ را بمقدار قابل توجهی تغییر دهد چه رسد به 10 کیلو و لذا با 10 کیلو نباید انتظار عکس العمل خروجی را داشته باشیم
بنابرین در موارد بسیار نادر ناگزیر به استفاده از مقاومت تست کوچکتر از 100 اهم نیز میشویم البته بسیار بسیار نادر
اما چرا این نکته را در تاپیک مربوطه مطرح نکردم به این خاطر که
اولا اگر کلیه موارد خاص و نادر را هم اعلام میکردم مطالب مربوطه طویل و خسته کننده میشد
ثانیا جز در موارد نادر ثمری نداشت
ثالثا هر کسی پس از آشنایی کافی با روش مذکور خودش این نکات را فرا خواهد گرفت .
رابعا باید فوت کوزه گری هم برای خودم محفوظ بمونه ( البته شوخی )

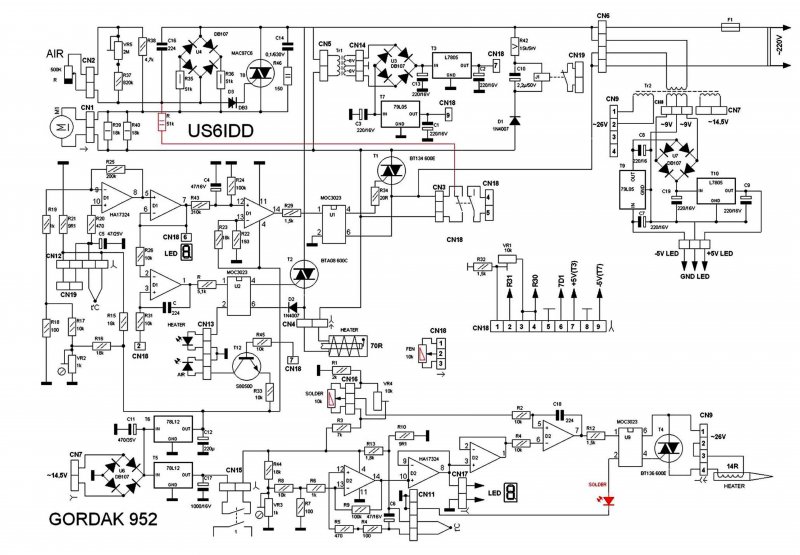

لذا هرچند بنظر میرسد مقاومت 10 کیلو در این مدار هم جوابگوست اما با توجه به مقاومت معادل متصل به پایه 5 و احتمالات مختلف موقعیت پتانسیومتر که
موجب تغییر و کاهش مقاومت معادل میگردد لذا استفاده از 4/7 کیلو را ترجیح دادم
و اتفاقا اگر پست موصوف ( 14 ) را ملاحظه فرمایید در سطر چهارم پست 14 ، پس از 4/7 کیلو ، در داخل پرانتز تاکید کردم
( مقاومت تست در این مدار )
یعنی در این مدار خاص ، مقاومت تست را 4.7 کیلو انتخاب میکنیم .
که اگر پتانسیومتر vr4 , SOLDER در هر وضعیتی قرار داشت مطمئن باشم که این مقاومت میتواند ولتاژ پایه 5 را تغییر دهد وگرنه اگر دو پتانسیومتر فوق در وضعیت میانه باشد همان مقاومت تست 10 کیلویی هم مناسب است.
سوال جالبی بود و حاکی از دقت نظر قابل تحسین شماست و سپاسگزارم
