220 ولت ورودي و +35و+12 و -35 و -12 خروجي

[jamali]

سلام pcb که دادید رو باید ما برعکسش کنیم که روی فیبر بزاریم و پتانسیومتر روی مدار برای چیست؟



[gadraj]

سلام pcb که دادید رو باید ما برعکسش کنیم که روی فیبر بزاریم و پتانسیومتر روی مدار برای چیست؟

سلام :
بله pcb بايد با مدار شماتيك وlay منطبق گردد .
پتانسيومتر براي تنظيم دقيق ولتاژ و جريان خروجي هست كه براي يك بار بايد تنظيم گردد .
موفق باشيد .



[mahdi.73]

با سلام خدمت استاد گرامی...
ببخشید اگر بخواهیم ولتاژ این مدار را به +45 و -45 ولت برسانیم باید چه تغییراتی در مدار بدیم؟؟ و این مدار محافظ اتصال کوتاه داره؟



[cisco131]

با سلام و احترام
چناب مهندس نقشه کامل منبع تغذیه سوئیچینگ 48- ولت با ورودی 220 ولت و توان 10 آمپر اگر در دسترس دارید بگزارید .کاربرد در شبکهای مخابرات . باتشکر



[cisco131]

دوست عزیز با سلام
یکی از تصاویر که ظاهرا مربوط به لیست قطعات میشود باز نمیشود.



[jac]

سلام
لطفا منبع تغذیه سوئیچینگ 145ولت رو بزارید(برای روشن کردن45 عدد پاور ال ای دی)



[hamidrafie]

با سلام به دوستان:
منظور از 22zw چيست يعني بايد 22 دور سيم پيچيده بشود ؟؟؟
يا نياز به محاسبه دارد؟؟؟



[vahiddigi]

با سلام درسته که تاپیک از خیلی وقت پیش اومده رو ولی اگه دوستان کمک کنن ممنون میشیم
معمولا مشکل اکثریت در تولید مدارات سوئیچینگ همین ترانس ها و سلف ها است اگر لطف کنید و برای نحوه پیچیدن این سلف و ترانس ها توضیح بدهید یا اگر لینک جایی که توضیح داده شده رو بدید خیلی خیلی ممنونتون میشیم



[heidari]

باسلام من به نقشه مدار منبع تغذیه سویچینگ با ایسی top 202yaiنیازمندم با تشکر:busted_red:
ولتاژ ورودی= 220ولت
ولتاژخروجی=12ولت و40 ولت



[gadraj]

باسلام من به نقشه مدار منبع تغذیه سویچینگ با ایسی top 202yaiنیازمندم با تشکر:busted_red:
ولتاژ ورودی= 220ولت
ولتاژخروجی=12ولت و40 ولت

با سلام :

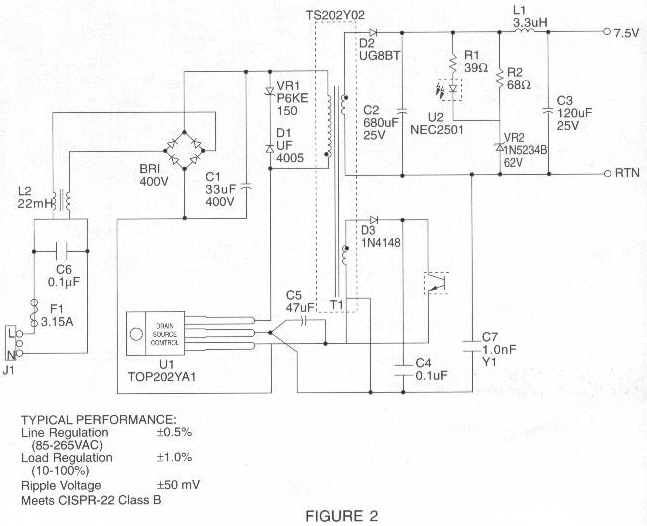

داخل دیتا شیتش نقشه کاربردی را هم گذاشته دیتا شیت را دانلود کنید : رگولاتور سه پایه برای پاور های سویجینگ افلاین میباشد .
در ضمن در تاپیک لینک زیر هم مشابهاتی از سری دیگر این رگولاتور ها معرفی کرده ام مراجعه و استفاده کنید .
[hide]http://www.irantk.ir/showthread.php?t=1181&p=229187#post229187 مشاهده فایل‌پیوست TOP202YAI.pdf [/hide][hide][/hide][hide][/hide][hide] [/hide]
با تغییر ولتاژ {+1/2 } زینر موجود در نقش هر ولتاژ دلخواهی را تا 15 ولت میتونید بدست بیارید
موفق باشید
