درود
هرچند هنوز صحت تحلیل نظری خودم را تست و آزمایش نکردم و تا قبل از اطمینان قطعی قادر به ارائه و انتشار آن نیستم.
اما بخش بدیهی و آغازین تحلیل ، که اطمینان کاملی نسبت به صحت آن دارم مطرح میکنم تا سر نخی برای همراهی علاقمندان وجود داشته باشه .
لذا اگرچه انتظار نمیره تصورات و برداشت های شما حتما درست و صحیح باشه اما قطعا تحلیل ناصحیح شما نیز میتونه موثر باشه و منشاء الهامات جدیدی برای مخاطبان باشه و علاوه بر همراهی و همفکری ، کمک شایان توجهی به تحلیل صحیح خواهد کرد .
لذا از این جهت که ممکنه تحلیل شما نادرست باشه نگران نباشید و مطرح فرمایید زیرا از یکسو قطعا در تحقق هدف اصلی موثر خواهد بود و از سوی دیگر مشارکت شما موجب درک عمیق تر پدیده های علمی خواهد شد.

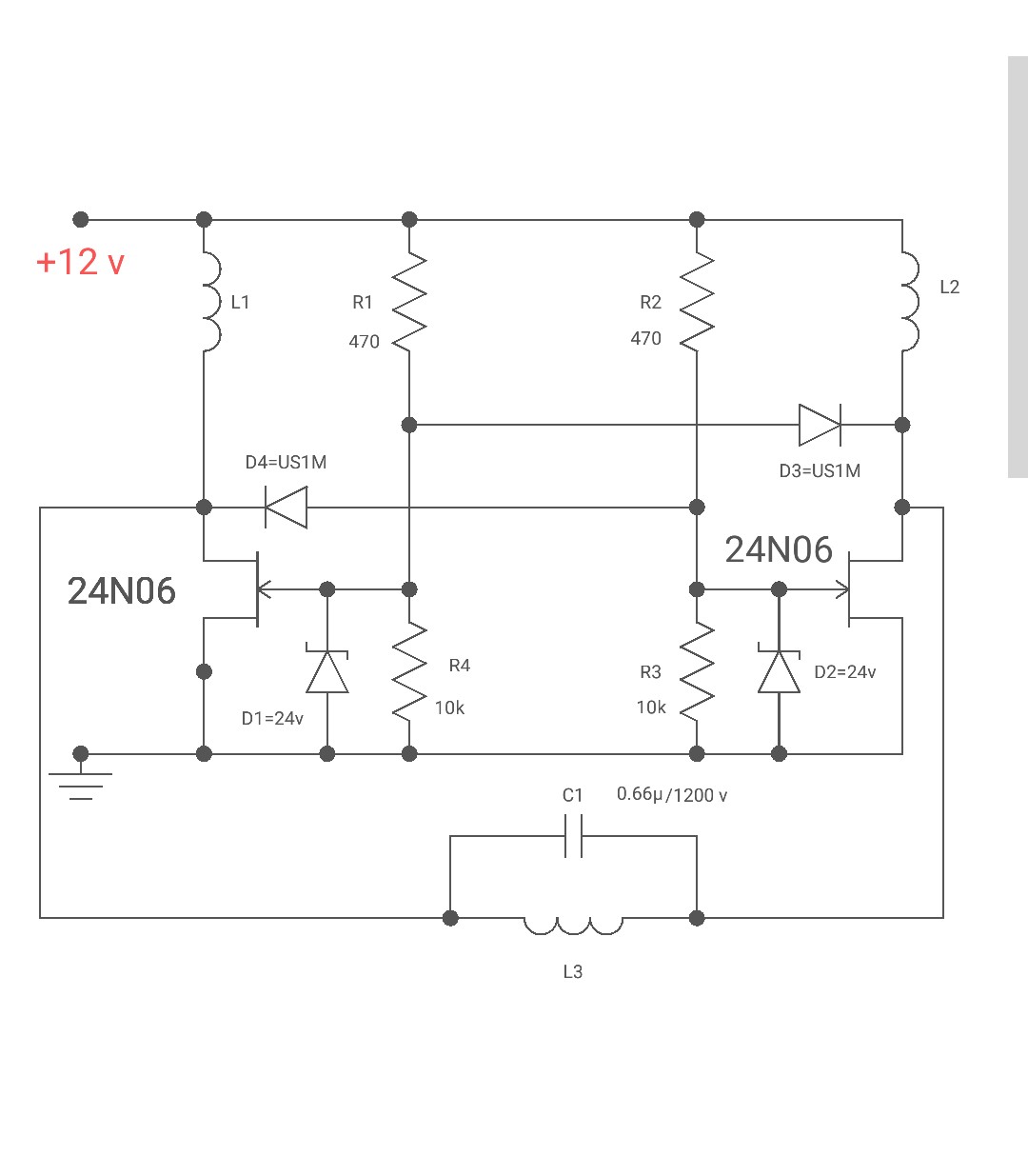

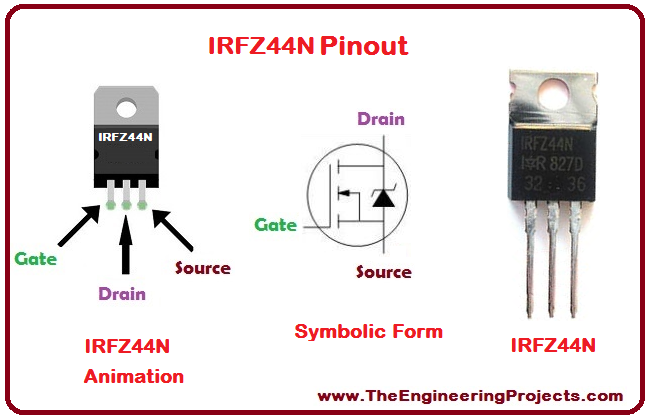

لوکیشن فت ها فراموشم شد لذا فت سمت چپ را Q1 فرض کنید.

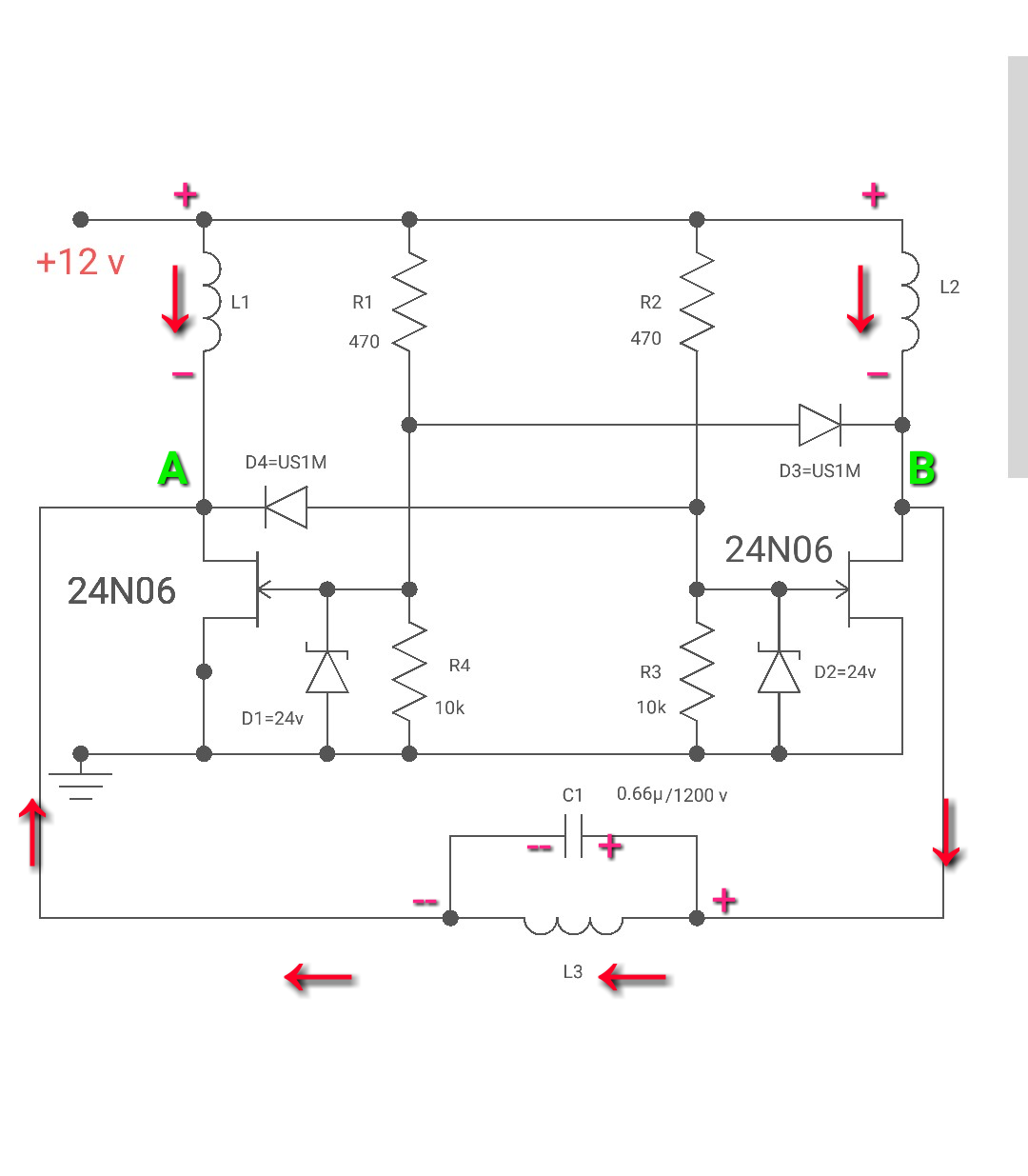

مشاهده فایل‌پیوست 172696
تحلیل کوره القایی
در مقدمات تحلیل ، ضرورت بایاسینگ فت ها را ملاحظه فرمودید که دو مقاومت ۴۷۰ اهم و ۱۰ کیلو اهم وظیفه تامین ولتاژ بایاسینگ را برای هر فت بعهده دارند .
اما بایاسینگ در این سیستم تفاوت قابل توجهی با اغلب سیستم های الکترونیکی داره که بعنوان سوال مطرح و سوژه مباحثه میکنم تا مشارکت علاقمندان ، گرمای لازم را به این تاپیک ببخشد.
درواقع سوال اینه که
تفاوت بایاسینگ در این سیستم چه تفاوتی با دیگر سیستم های الکترونیکی داره ؟
اما تحلیل این سیستم با پیش بینی جهت اولیه جریان در سلف ها آغاز میشه.
و ازآنجاکه این سیستم دارای دو فت با شرایط کاملا یکسان است و ازآنجاکه روشن شدن یک فت موجب خاموش شدن دیگری خواهد شد لذا در ابتدای ورود ولتاژ به سیستم باید بشکل تصادفی یکی از فت ها بموجب اغتشاشات و نویز محیطی روشن و بتبع آن دیگری خاموش بشه.
لذا با این فرض که بمحض اتصال سیستم به منبع تغذیه ، Q1 روشن و لذا Q2 خاموش میشود ، جهت جریان سلف ها ناشی از این حالت فت ها را مشخص میکنیم که در سلف های نقشه پیوست با قلم قرمز مشخص کردم .
زیرا با ارتباط درین و سورس Q1 سلف L1 با منبع تغذیه موازی میشود و L2 و L3 بصورت سری به منبع تغذیه متصل میشوند .
بدیهی است که تا اینجا اثری از ولتاژ القایی در سلف ها وجود نداره و جهت جریان و ولتاژها ناشی از جریانی است که از منبع تغذیه در سلف ها جاری میشه که موجب ذخیره انرژی در سلف ها و در تنها خازن سیستم خواهد شد.
اما پس از عبور این جریان اولیه چه اتفاقی خواهد افتاد ؟
سپاس
