سلام

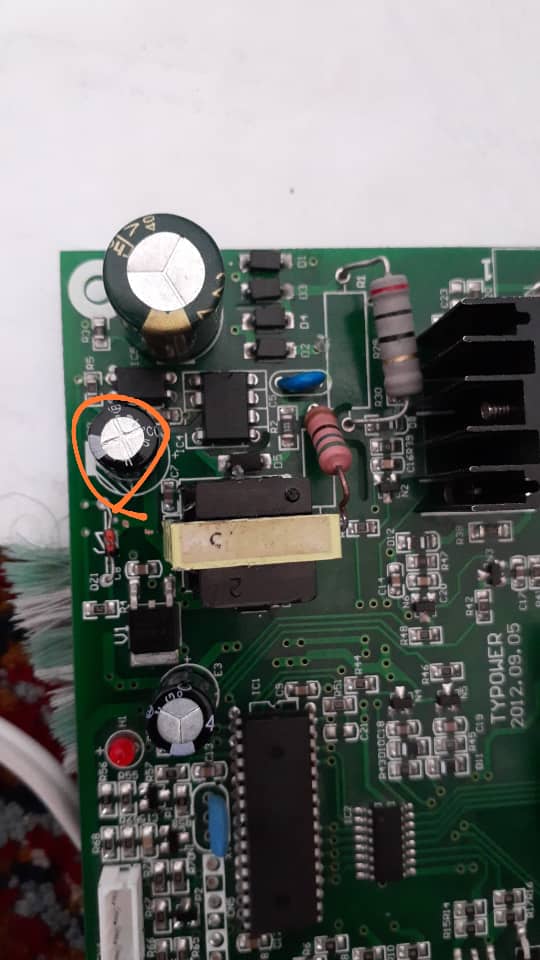

این خازن خروجیه و با توجه به مدار باید 12 ولت روی اون باشه .اگر ولتاژ روی اون نوسان داره احتمال خرابی مدار فیدبک زیاده ( زینر -مقاومت -اپتوکوپلر) هم چنین خرابی قطعات متصل به پایه 1 و 2 را هم بررسی کنید
فعلا با منبع تغذیه 12 ولت بهش بدید اگر بقیه مدار راه افتاد و جریان کشی نداشت نسبت به تعمیر این بخش اقدام کنید یا اینکه یک اداپتور 12 ولت یک امپر به این بخش وصل کنید
اوپتو رو عوض کردم و زنر رو هم تست دیود انجام دادم که درست بود و هم بصورت مقاومتی تست کردم که در بایاس مستقیم 6.2 مگا نشون میده و در معکوس مقاومتی نشون نمیده ol مینویسه
منظور از مقاومت مقاومت نزدیک زنر هست ؟ اگه اینه سالمه تقریبا تمامی مقاومتها رو تست کردم سالم هستن
روی اوپتو در قسمت ورودی ولتاژی نمیاد اصولا باید 1 ولت باشه
منظور از پایه های 1و2 چی هست؟
یه نکته رو هم بگم که از خروجی ترانس که از دیود رد شده و به ورودی 7805 وارد شده به vcc ای سی unl2003 هم رفته
الان در ورودی 7805 2.5 تا 3.5 ولت هست ولی خروجی نداریم
اگه ممکنه شماره واتس اپ رو برام بفرستید تا بهتون پیام بدم
فقط ترانس رو نتونستم تست کنم
ولی تست بوق که سالم نشون داد
و در تست اهمی 2.8 اهم در ورودی نشون میده و در خروجی 0.2 اهم نشون میده
