سلام
در پست 70 گفتی 6 دور برای تغذیه آی سی پیچیدی چرا الان میگی 7 دور پیچیدی ؟ !
ولی اصلا نیازی به باز کردن ترانس و حتی آزاد کردن لحیم پایه های ترانس هم نیست
همینطور که ترانس روی برد لحیمه بصورت سوزنی یکدور اضافه کن جوری که با سیم تغذیه آی سی کمی فاصله داشته باشه و اگه نمیتونی اشکالی نداره و فرض کن دو تا 3 دور هم 7 دور است و کارهایی که گفتم انجام بده
برای تهیه دو دیود از پاورهای اوراقی میتونی استفاده کنی بطوریکه دیودهای دو پایه یا 3 پایه که روی هیت سینگ پیچ میشه و علامت دیود روشه بهتره ( اگر 3 پایه است پایه اول و آخرش را بهم متصل کن و بجای یک دیود استفاده کن و نحوه اتصال پایه ها جوری باشه که علامت روی دیود منطبق با شکل زیر بشه
اگه پیدا نکردی از دیودهای چاق پاور ( کلفت تر از بقیه ) که در ولتاژ خروجی قرار گرفته استفاده کن ( دیودهای طرف برق شهر مناسب نیست )

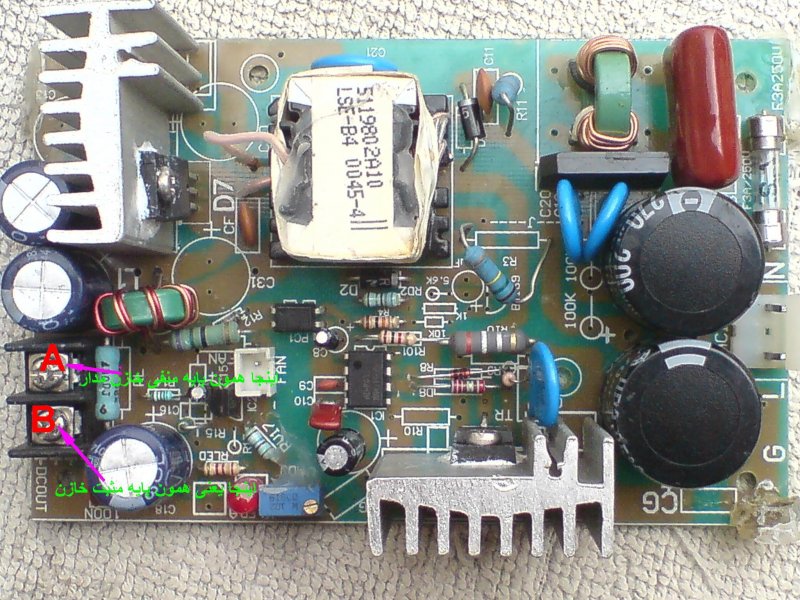

فقط خازن بالایی مربوط به برد شماست و بقیه باید خارج از برد اضافه بشه

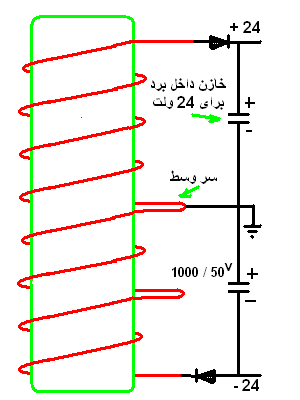

خازن بالایی خازن نسبتا بزرگی است که قبلا هم دو سرش 24 ولت بوده و لذا 24 + ولت خروجی شکل زیر مطابق شکل باید بدرستی به این خازن متصل بشه که همون خازن بالایی است
