کار نکردن موتور ماشین لباسشویی اینورتر سامسونگ مدل j147

[md25]

درود دوستان،لباسشویی فوق زمانی که خالیه موتور کار میکنه ولی زمانیکه لباس داخلش میذاری موتور جون میکنه و نمیچرخه، موتور سالمه و بردشو یکی از همکاران برده برای تعمیر و تعمیرکار روش کار کرده و میگه درست نمیشه،خواستم بپرسم آیا واقعا درست نمیشه یا راه حل تعمیر وجود داره



[md25]



[md25]

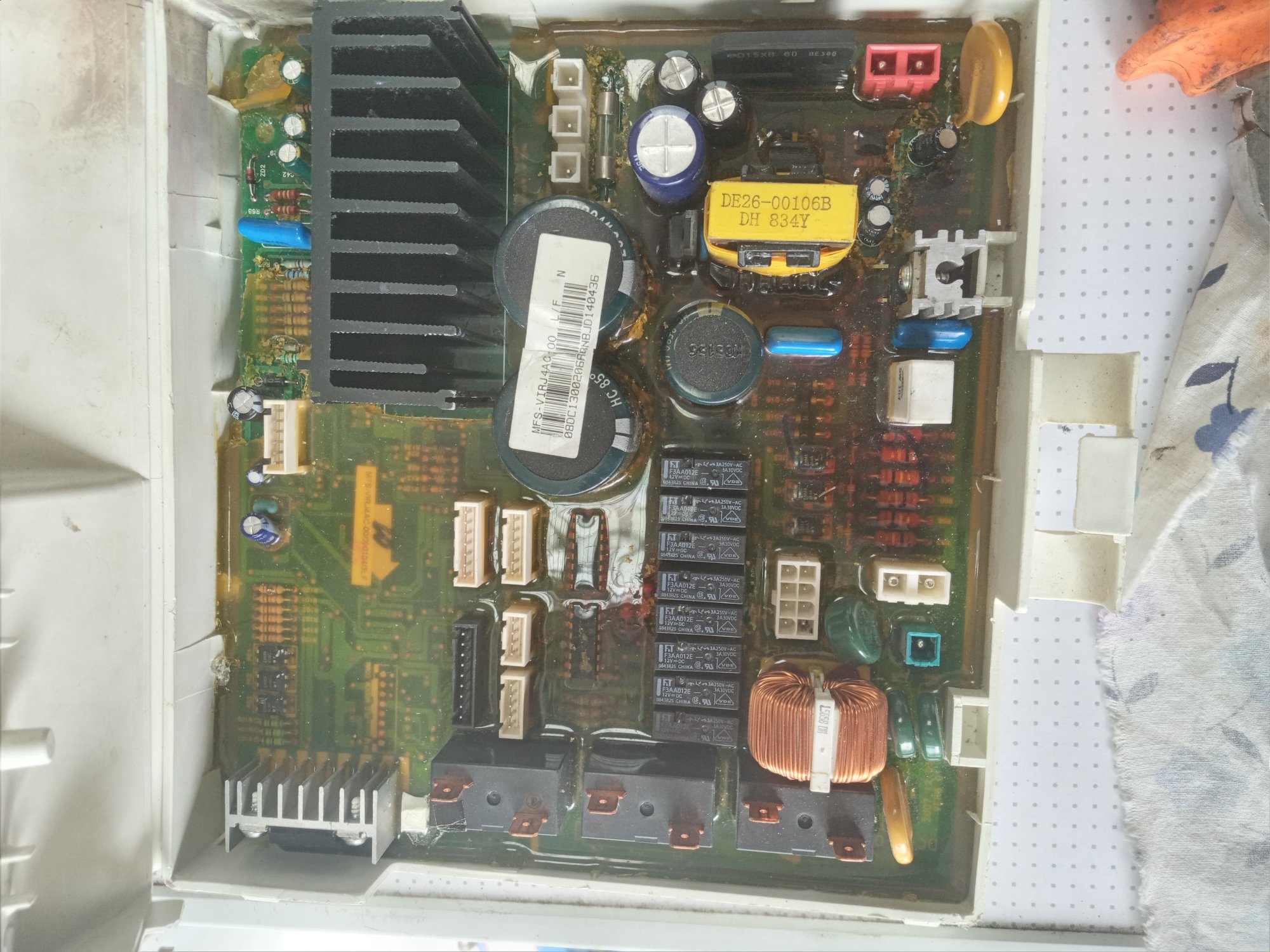

مشاهده فایل‌پیوست 223765

درود دوستان،کسی نظری نداره



[senterstar]

سلام طرف تعمیر کار نبوده چون نگاه کنید فقط بلد بوده چهارتا از خازنهای موجود روی برد رو عوض کنه اونهم بیشتر تغذیه برد درصورتی که توان اصلی در چنین بردهایی برعهده بانک خازنی هست که در وسط برده وچون دیده ظاهرش سالمه حتی یه تست با تستر esrهم انجام نداده علاوه بر اون بخشهای دیگر هم در توان خروجی اثر دارند تازه علت کار نکردن دلیل بر کم جانی خروجی برد نیست شاید یکی از پلهای سه تا فاز خروجی آی پی ام خروجی مناسبی نداره که دراینصورت موتور درست بحرکت درنمیاد اصلا وطرف فکر میکنه موتور یا ولتاژ راه اندازش بی بخارن 🤔 بخش تغذیه اولیه مال مدار کنترلی الکترونیکی تمام بخش برد هست درصورتی که تغذیه موتور یا خروجی برد از بانک خازنی ویکسو کننده وآی پی ام میگذره که بشکل اینورتر ولتاژ مستقیم حاصل از تغذیه اولیه رو بعد از تقویت بشکل موج شبه سینوسی برای خروجی درمیاره،اشتباه نکنم مدار پاور فکتور هم داره ولتاژ یکسو شده خازن حوالی چهارصد ولت باید باشه.اولین تست باید تست گرم ولتاژ چهارصد ولت رو بانک خازنی باشه البته با احتیاط اگر حوالی سیصد بود پاور فکتور فعال نیست خازنهای این برده الزاما باید ۴۵۰ ولتی نصب بشن نه چهارصد ولتی.



[md25]

سلام طرف تعمیر کار نبوده چون نگاه کنید فقط بلد بوده چهارتا از خازنهای موجود روی برد رو عوض کنه اونهم بیشتر تغذیه برد درصورتی که توان اصلی در چنین بردهایی برعهده بانک خازنی هست که در وسط برده وچون دیده ظاهرش سالمه حتی یه تست با تستر esrهم انجام نداده علاوه بر اون بخشهای دیگر هم در توان خروجی اثر دارند تازه علت کار نکردن دلیل بر کم جانی خروجی برد نیست شاید یکی از پلهای سه تا فاز خروجی آی پی ام خروجی مناسبی نداره که دراینصورت موتور درست بحرکت درنمیاد اصلا وطرف فکر میکنه موتور یا ولتاژ راه اندازش بی بخارن 🤔 بخش تغذیه اولیه مال مدار کنترلی الکترونیکی تمام بخش برد هست درصورتی که تغذیه موتور یا خروجی برد از بانک خازنی ویکسو کننده وآی پی ام میگذره که بشکل اینورتر ولتاژ مستقیم حاصل از تغذیه اولیه رو بعد از تقویت بشکل موج شبه سینوسی برای خروجی درمیاره،اشتباه نکنم مدار پاور فکتور هم داره ولتاژ یکسو شده خازن حوالی چهارصد ولت باید باشه.اولین تست باید تست گرم ولتاژ چهارصد ولت رو بانک خازنی باشه البته با احتیاط اگر حوالی سیصد بود پاور فکتور فعال نیست خازنهای این برده الزاما باید ۴۵۰ ولتی نصب بشن نه چهارصد ولتی.

درود جناب مهندس ممنون از پاسخ و وقتی که گذاشتید، ظاهرا خازنهای اصلی رو در آورده تست کرده،ولی بنا بر فرمایش شما تست ولتاژ میگیرم نتیجه رو اعلام میکنم، و اینکه ممکنه ipm مشکل داشته باشه؟



[md25]

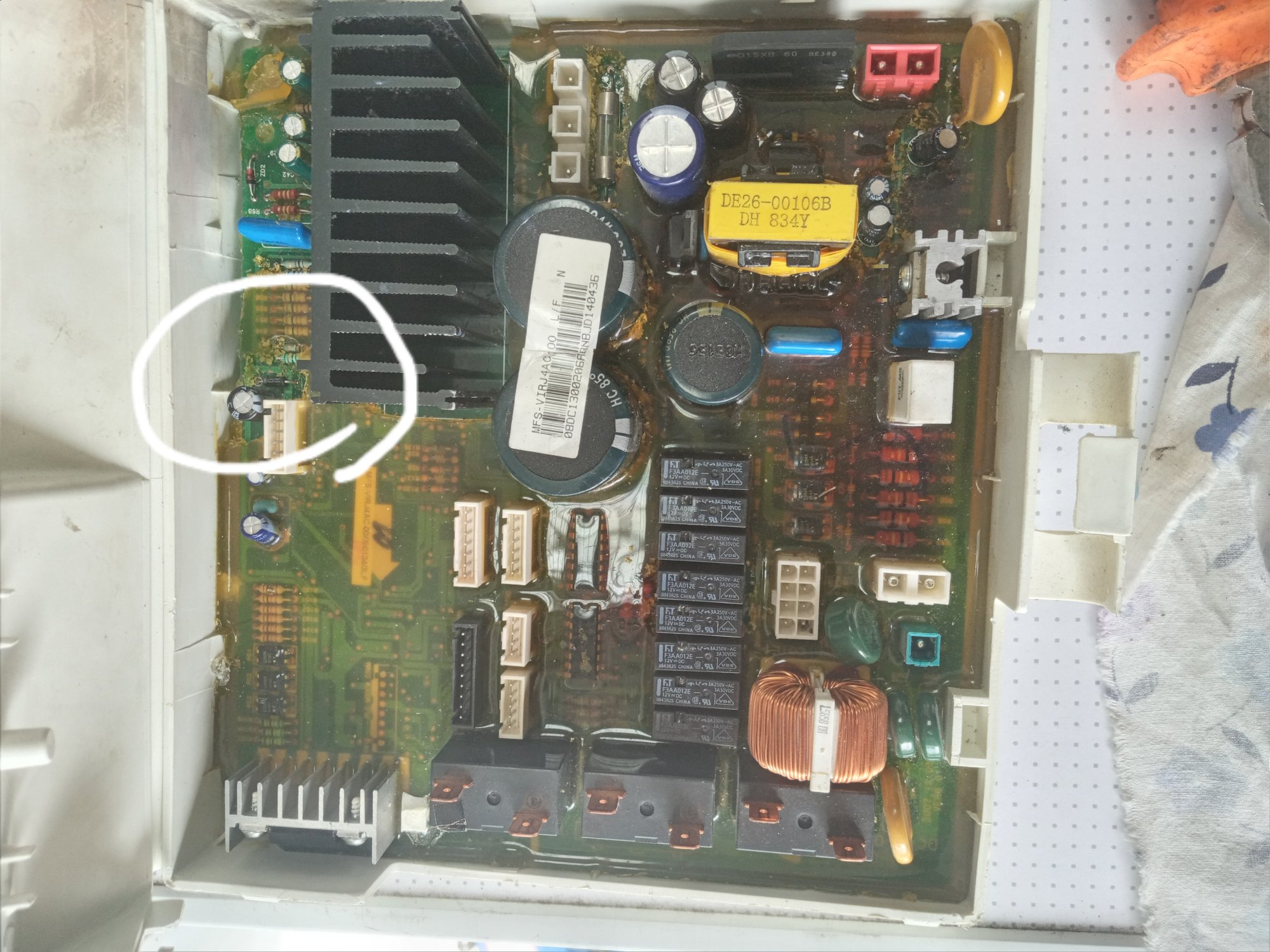

البته وقتی که برد رو در آوردم دیدم این خازنی که علامت زدم باد کرده بود،تعویض کردم ولی تاثیری نداشت



[senterstar]

البته وقتی که برد رو در آوردم دیدم این خازنی که علامت زدم باد کرده بود،تعویض کردم ولی تاثیری نداشتمشاهده فایل‌پیوست 223873

بعید میدانم چون لیبل کاغذی روی دوخازن سالمه و ظاهرا رزین پای دوخازن وسطی دست نخورده البته دوخازن سرامیکی آبی رنگ رو هم باید تست کنید سمت راست برد هست فعلا تست ولتاژ و عکس کاملتر از قطعه ای که رگلاتور برنگ آلمینیوم داره اون پایین گوشه ،تست خازن به امید کنترل چشمی نباش فقط تستر خازن



[md25]

بعید میدانم چون لیبل کاغذی روی دوخازن سالمه و ظاهرا رزین پای دوخازن وسطی دست نخورده البته دوخازن سرامیکی آبی رنگ رو هم باید تست کنید سمت راست برد هست فعلا تست ولتاژ و عکس کاملتر از قطعه ای که رگلاتور برنگ آلمینیوم داره اون پایین گوشه ،تست خازن به امید کنترل چشمی نباش فقط تستر خازن

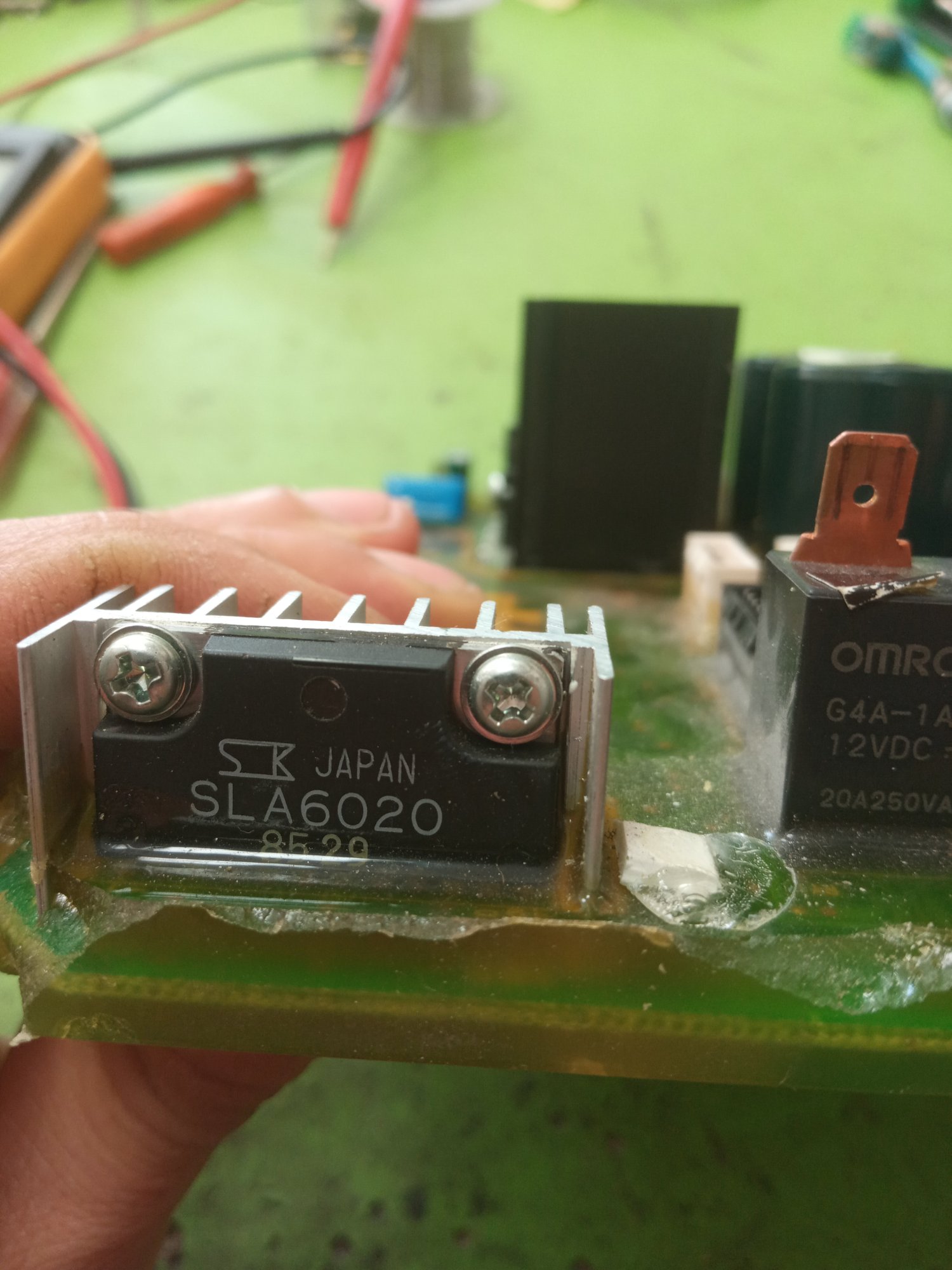

درود،ببخشید دیر پاسخ دادم سرم شلوغ بود نرسیدم تست بگیرم و جواب بدم،مهندس اون دوتا خازن اصلی رو تعمیرکار درآورده و تست کرد،رزینش باز شدست، همه خازنها غیراز همین دوتا خازن عوض شد،خازن‌های پلی استر هم تست کردم سالمه،ولتاژ اصلی ۳۱۰ ولته که وقتی موتور استارت میزنه میاد ۲۸۰ میشه و نوسان داره، عکس آی سی درایور موتور هم میفرستم



[md25]

درود،ببخشید دیر پاسخ دادم سرم شلوغ بود نرسیدم تست بگیرم و جواب بدم،مهندس اون دوتا خازن اصلی رو تعمیرکار درآورده و تست کرد،رزینش باز شدست، همه خازنها غیراز همین دوتا خازن عوض شد،خازن‌های پلی استر هم تست کردم سالمه،ولتاژ اصلی ۳۱۰ ولته که وقتی موتور استارت میزنه میاد ۲۸۰ میشه و نوسان داره، عکس آی سی درایور موتور هم میفرستم



[amookhteh]

ایسی درایو رو عوض کنید ببین فرقی میکنه.تاخو هم عوض کنید.
