پاور p5 ماینر m3x

[Starboy2727]

این ایسی ها رو چطور تست کنم



[Starboy2727]

هرکس اطلاعات داره جواب سوال هایم را بده.
چرا اون چهار ic دوباره منفجر شدن و کجا رو چک کن؟

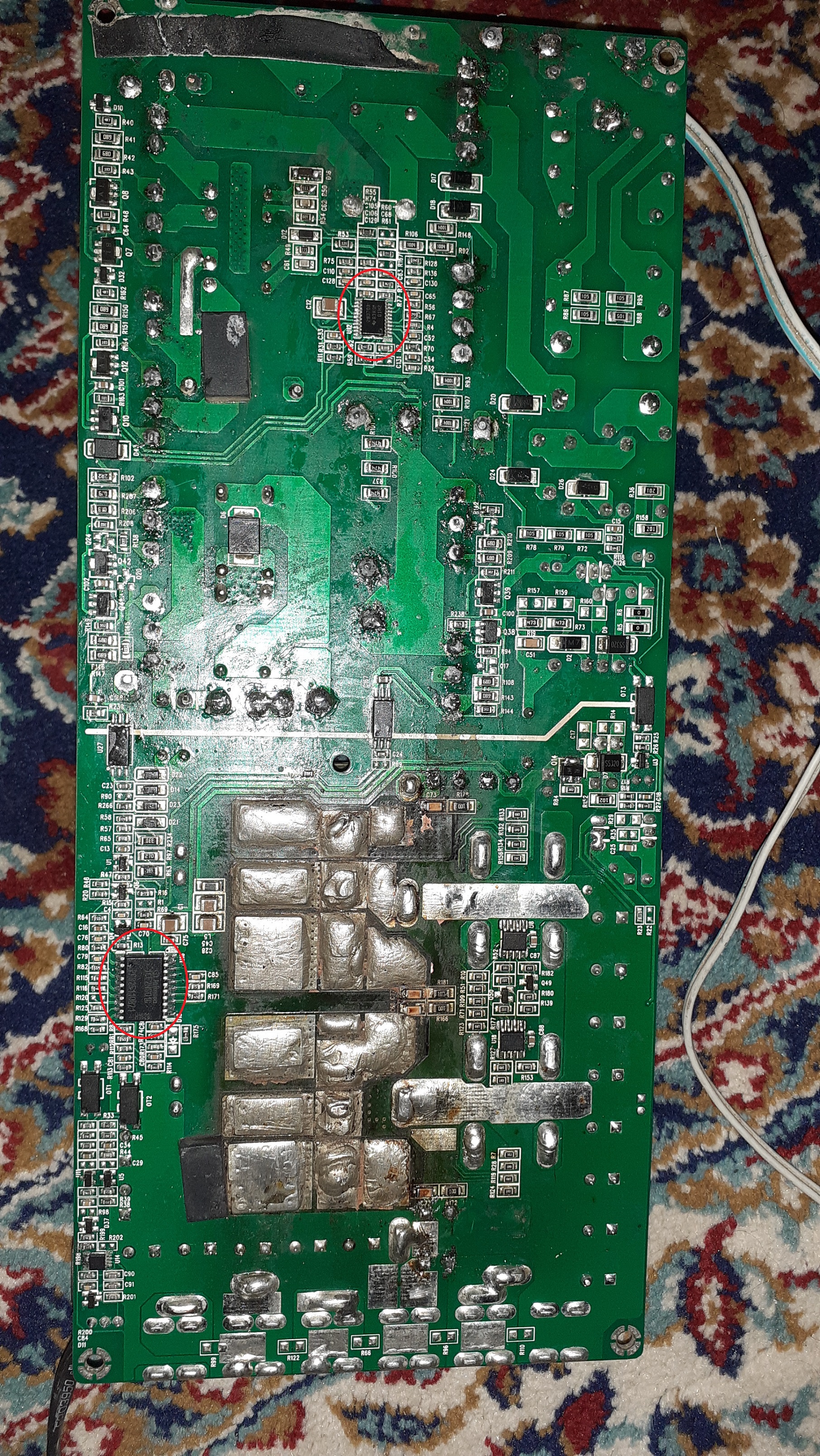

Ic u14 اسمش چیه ؟ که دیتاشیتش نگاه کنم.
بنظرتون کجا رو چک کنم



[Hoomanhidaji]

اگه نگاه کنید ic u14 تعمیر کار قبلی این کارش کرده ۳ پایه رو به هم وصل کرده با لحیم. اسم ic نمیدونم چیه اگه اسمش میدونید بگید

این یک پتانسیومتر دیجیتال هست . مشکل شما تو این قسمت نیست.



[Hoomanhidaji]

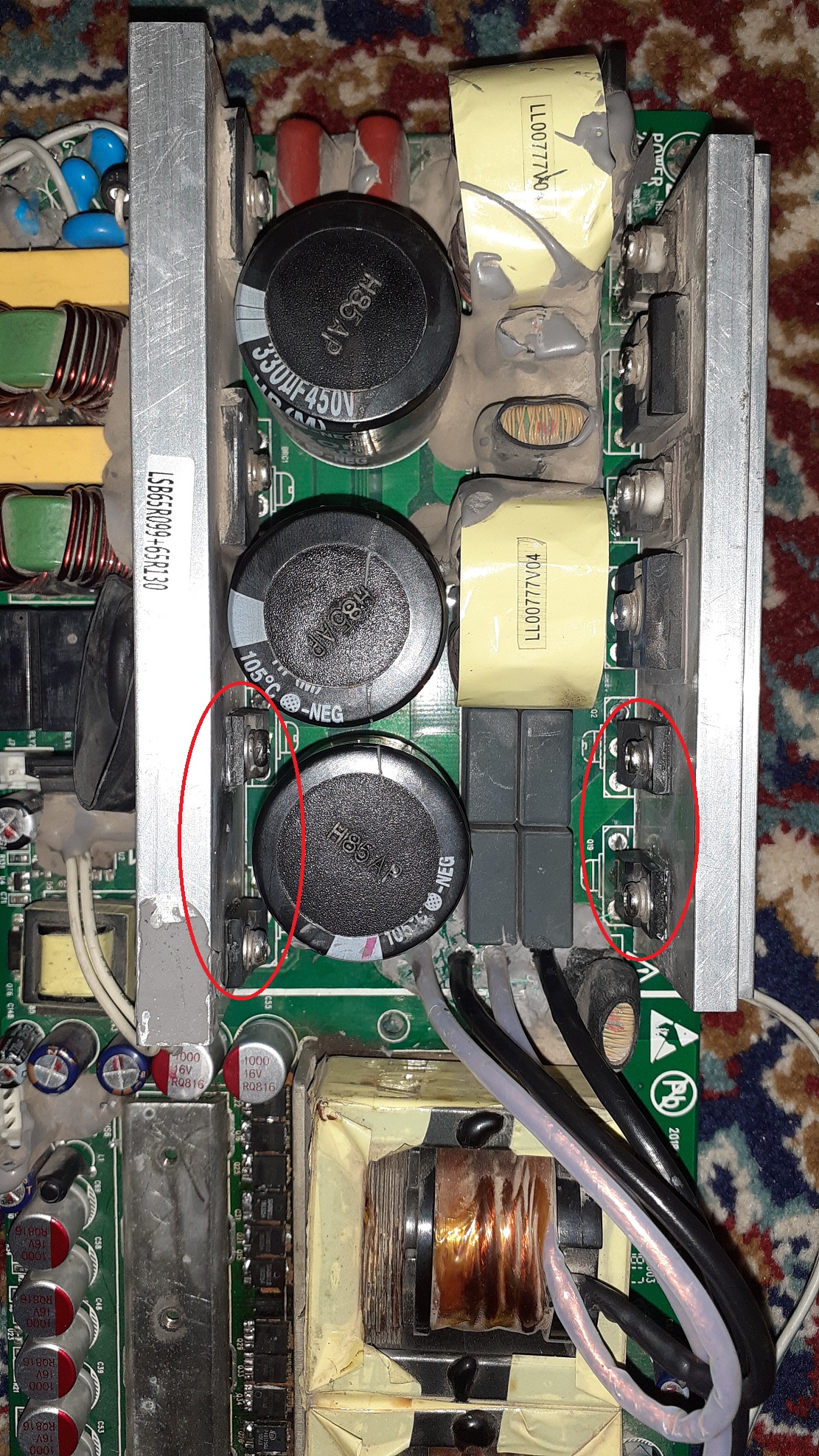

مشاهده فایل‌پیوست 182877
این چهار ایسی خراب شذن

قبلا هم عرض کردم این قطعات ترانزیستور هستند . با کمی مطالعه در قسمت آشنایی مقدماتی الکترونیک میتونید با قطعات آشنا بشید



[Starboy2727]

قبلا هم عرض کردم این قطعات ترانزیستور هستند . با کمی مطالعه در قسمت آشنایی مقدماتی الکترونیک میتونید با قطعات آشنا بشید

درسته0
گفتین که درایور های ماسفت چک بشن منظورتون u8 و u18 که ۸ پایه دارن؟



[Hoomanhidaji]

اینها درایورهای ماسفت هستند .



[Hoomanhidaji]

شما در ابتدا چک بفرمایید که در ورودی اتصالی دارید یا خیر .
بعد ولتاژ سر خازنهای صافی چک بفرمایید .



[Starboy2727]

شما در ابتدا چک بفرمایید که در ورودی اتصالی دارید یا خیر .
بعد ولتاژ سر خازنهای صافی چک بفرمایید .

در وردی اتصال کوتاه ندارم و سر خازن ها هم ۴۰۰ ولت است.

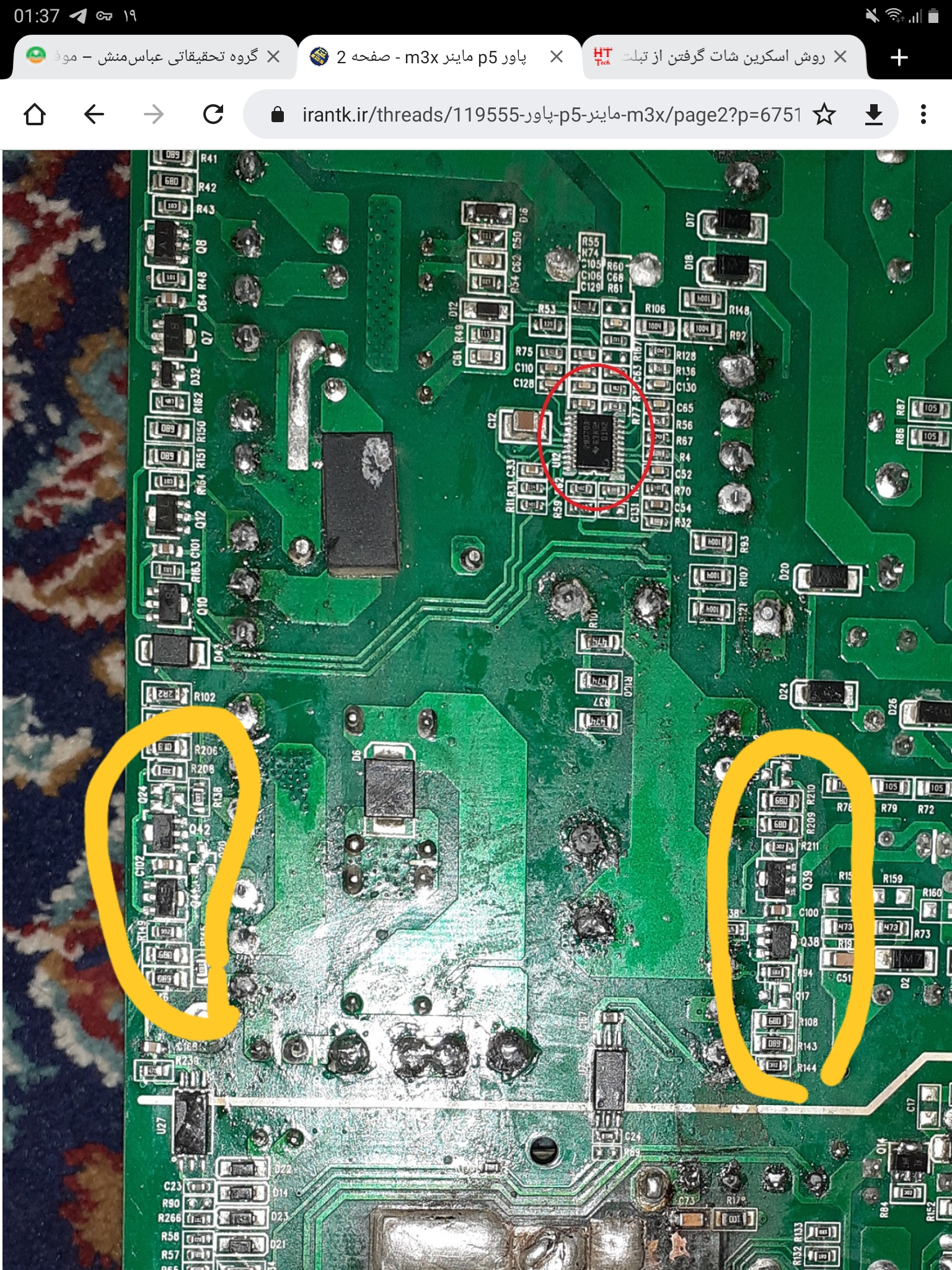

این ترانزیستور هایی که علامت زدیت رو روی برد چک کنم یا درشون بیارم بعد چک کنم.
و این که روشون نوشته al و bl اسم دقیقش اگه میدونی بفرستین که طبق دیتاشیت چکش کنم.



[Hoomanhidaji]

در وردی اتصال کوتاه ندارم و سر خازن ها هم ۴۰۰ ولت است.
این ترانزیستور هایی که علامت زدیت رو روی برد چک کنم یا درشون بیارم بعد چک کنم.
و این که روشون نوشته al و bl اسم دقیقش اگه میدونی بفرستین که طبق دیتاشیت چکش کنم.

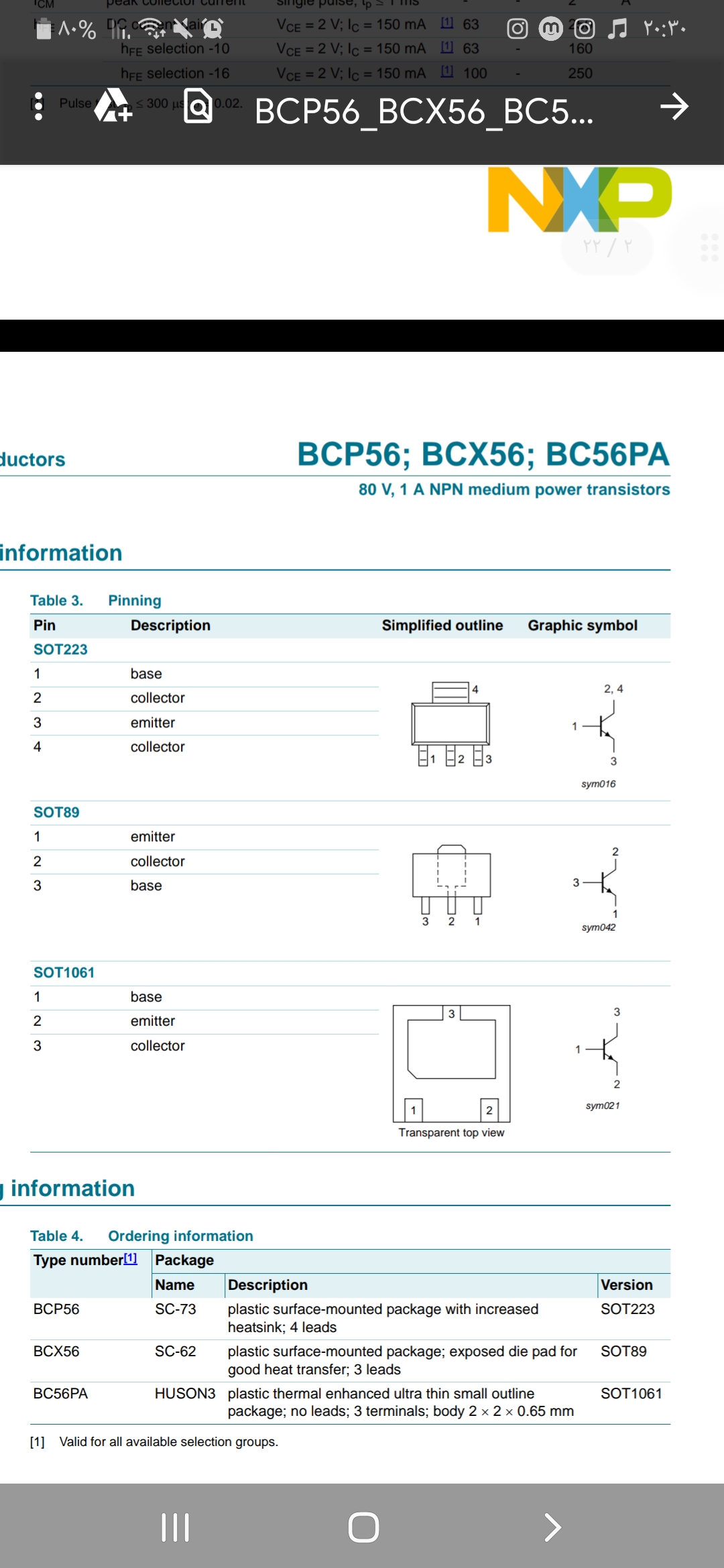

بله روی برد چک بفرمایید . با سرچ ساده تو گوگل میتونید دیتا شیت بدست بیارید . (BCX53 , BCX56)



[Starboy2727]

بله روی برد چک بفرمایید . با سرچ ساده تو گوگل میتونید دیتا شیت بدست بیارید . (BCX53 , BCX56)

تست از BL گرفتم به این صورت
۱)پراپ قرمز روی بیس و پراپ مشکی روی کلکتور گذاشتم مقدار 0.6 ولت نشون داد
2) پراپ قرمز روی بیست و مشکی روی امیتر مقدار 0.62
3) پراپ مشکی روی بیس و پراپ قرمز روی کلکتور مقدار OL
4) پراپ مشکی روی بیس و پراپ قرمز روی امیتر مقدار 0.65
5) پراپ قرمز روی کلکتور و مشکی روی امیتر مقدار OL
6)پرارپ مشکی روی کلکتور و قرمز روی امیتر مقدار0.9 ولت
بنظرتون ترانزیستور سالمه ؟؟
