مشکل: پاور 330 گرین روشن نمیشود

[mrd90550]

دوست عزیز با این فرض که شما قطعات سوخته در پست های قبلی رو به صورت صحیح با توجه به دیتاشیت ها تعویض کردید این کار را انجام دهید در غیر اینصورت روش زیر رو انجام ندید.

به دقت به برد نگاه کن که سوختگی ظاهری وجود نداشته باشه مخصوصا بین هیت سینگ اول و دوم و بعد از هیت سینگ دوم، همچنین خروجی های پاور رو چک کن که اتصالی وجود نداشته باشد(منظورم سیم های خروجی از پاور هست) سپس پایه دوم و سوم آی سی مذکور رو به هم وصل کن(در اتصال دادن پایه ها دقت کن) و اگر پاور روشن شد و فن چرخید نتیجه ر اعلام بفرمایید؟
در صورتی که هیچ اتفاقی رخ نداد پراب های مولتی متر را به سیم مشکی و زرد متصل و بررسی کنید که آیا ولتاژی وجود دارد یا خیر ؟

پایه دوم و سوم را بهم وصل کردم هیچ اتفاقی نیوفتاد. موقعی که پایه ها اتصال داشتند هم از سیم های زرد و مشکی ولتاژ گرفتم صفر ولت بود



[vhw]

دوست عزیز 7510 یک آی سی کنترل و راه انداز است و در صورتی که ولتاژهای خروجی در پاور پایین تر و بالاتر از حد استاندارد باشد آی سی tt2148 را روشن نمی کند و پاور سوئیچ نمی شود. با کاری که انجام دادید در صورت روشن شدن پاور میتوان ولتاژ های ورودی به این آی سی را از طریق پایه های 6،7 و 8 کنترل کرده و در صورت افت یا افزایش ولتاژها قسمت مورد نظر را بررسی کرد.
با این شرایط ترانزیستور های اول و دوم هیت سینک اول و قطعات اطراف این ترانزیستور ها را نیز بررسی کنید.



[اسماعیل محبی]

با سلام خدمت همکار گرامی
تعمیر پاور یکی از ساده ترین تعمیرات در بخش کامپیوتر میباشد فقط کافیست راهش رو بلد باشی
اولین کاری که میکنی سیم بنفش و زرد رو که کنار همند رو به هم وصل میکنی ( اگه روشن شد از ای سی مداره) اگه نه باید شرو ع کنی به تست قطعات داخل پاور
پاور ها در کل دو قسمت دارند یک 220 ولت دو 12 ولت کا به وسیله بوبین ها و فیوز از هم جدا میشوند
اولین کار تست موس فت ها میباشد البته قبل از هر چیز بهتر خاز نای 220 تخلیه بشن
ببخشید یادم رفت بهتر اول فیوز رو چک کنی اگه سالم بود قسمت 220 سالمه
این کار را رو بکن موفق نشدی پیام بده تا بگم چیکار کنی
موفق باشی



[mrd90550]

با سلام خدمت همکار گرامی
تعمیر پاور یکی از ساده ترین تعمیرات در بخش کامپیوتر میباشد فقط کافیست راهش رو بلد باشی
اولین کاری که میکنی سیم بنفش و زرد رو که کنار همند رو به هم وصل میکنی ( اگه روشن شد از ای سی مداره) اگه نه باید شرو ع کنی به تست قطعات داخل پاور
پاور ها در کل دو قسمت دارند یک 220 ولت دو 12 ولت کا به وسیله بوبین ها و فیوز از هم جدا میشوند
اولین کار تست موس فت ها میباشد البته قبل از هر چیز بهتر خاز نای 220 تخلیه بشن
ببخشید یادم رفت بهتر اول فیوز رو چک کنی اگه سالم بود قسمت 220 سالمه
این کار را رو بکن موفق نشدی پیام بده تا بگم چیکار کنی
موفق باشی

با سپاس از شما
چنانچه پست های قبلی را مطالعه میکردید متوجه میشدید که 5 ولت پاور و استندبای موجود است. و این یعنی ....



[reza_476]

باسلام

نوشته اصلی توسط smaill
با سلام خدمت همکار گرامی
تعمیر پاور یکی از ساده ترین تعمیرات در بخش کامپیوتر میباشد فقط کافیست راهش رو بلد باشی
اولین کاری که میکنی سیم بنفش و زرد رو که کنار همند رو به هم وصل میکنی ( اگه روشن شد از ای سی مداره) اگه نه باید شرو ع کنی به تست قطعات داخل پاور
پاور ها در کل دو قسمت دارند یک 220 ولت دو 12 ولت کا به وسیله بوبین ها و فیوز از هم جدا میشوند
اولین کار تست موس فت ها میباشد البته قبل از هر چیز بهتر خاز نای 220 تخلیه بشن
ببخشید یادم رفت بهتر اول فیوز رو چک کنی اگه سالم بود قسمت 220 سالمه
این کار را رو بکن موفق نشدی پیام بده تا بگم چیکار کنی
موفق باشی

​

دوست عزیز منظور شما کدام آی سی است؟



[اسماعیل محبی]

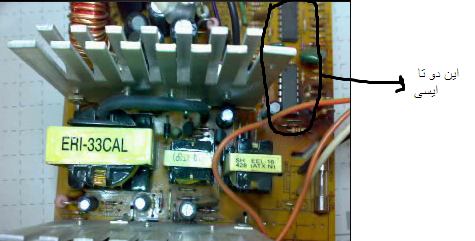

این دوتا که ای سی مدار نام دارند



[اسماعیل محبی]

با سپاس از شما
چنانچه پست های قبلی را مطالعه میکردید متوجه میشدید که 5 ولت پاور و استندبای موجود است. و این یعنی ....

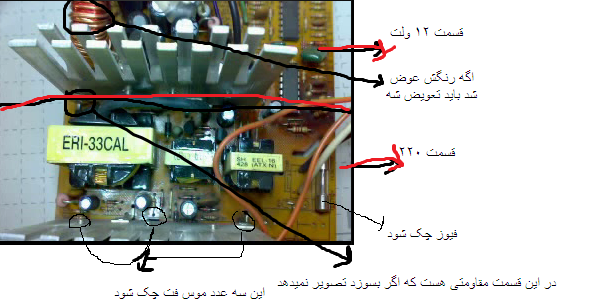

دوست عزیزی این ایراد ها در اکثر پاورها اتفاق می افتد که شما باید دقت داشته باشید همیشه ریز ترین چیز با عث بزرگترین اتفا قات میشود
در ضمن یادت نرود سیم های لاکی که در مدار پاور به کار رفته بعد این که لاک خود را از دست میدهند اتصال کوچکی دارند که قسمت 12 را از کار می اندازند



[اسماعیل محبی]

سلام دوباره به همکار عزیزم

چی شد درست شد



[mrd90550]

سلام دوباره به همکار عزیزم

چی شد درست شد

نه متاسفانه
اعصابمو ریخته بهم. گفتم یه دوروزی بیخیال بشم تا جن هاش بپره!!!:nevreness:



[اسماعیل محبی]

سلام دوباره
ایندفعه خواستی شروع کنی
اگه ایرادهای بالا نبود اول سیم های سبز و مشکی رو جدا کن و به جاش دوتا سیم دیگه لحیم کن و به هم اتصال بده چون گاهی اوقات از خود سیم ها است که پاور
روشن نمیشه یا اگه اوهم مترت تست بوق داره با اون تستش کن
دوم برو سر وقت خود مدار ببین اتصالی از خود مدار نیست که
سوم ببین رو مدار مقاومت ntcهست اونو هم حتما چک کن
چهارم برو سر وقت قلع مردگی های روی مدار که گاهی اوقات با شکستگی یا ترک خوردگی خودشونو نشون میدن
و همینطور با حوظچه شدن
مرسی
