همكاري در ساخت دستگاه تعويض چيپ BGA بصورت دست ساز

[مسعود نصوحی]

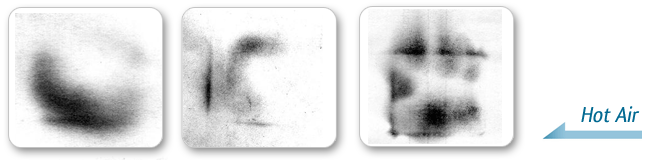

دوستان جهت درست کردن bga هم برای پری هیتر و گان بالا از Dark ir استفاده کنیم مانند شرکت jovy systems و ACHI
مشاهده فایل‌پیوست 104402

مشاهده فایل‌پیوست 104401

ممنون از پیشنهادتون.
اما از این المنتهای dark ir از کجا میشه تهیه کرد؟



[vahidati]

تو تهران خیلی زیاده المت سیاه 30 سانتی رو بچه ها قیمت گرفته بود 85 تومن شاید بتونید از پارسه هم تهیه کنید چون لوازم یدکی bga هم فکر کنم دارن



[مسعود نصوحی]

تو تهران خیلی زیاده المت سیاه 30 سانتی رو بچه ها قیمت گرفته بود 85 تومن شاید بتونید از پارسه هم تهیه کنید چون لوازم یدکی bga هم فکر کنم دارن

آدرس یا شماره تلفن از فروشگاه تو تهران ندارید؟(البته به غیر از پارسه)



[hossein1354]

المنت سرامیکی 6*24 و 6*12 هست که هم سفید هست و هم سیاه ایرانی از چینی ارزونتر است
من قیمت گرفته بودم 20 هزار تومان و چینی 50 هزار و آلمانی 150 هزار تومان بود



[مسعود نصوحی]

المنت سرامیکی 6*24 و 6*12 هست که هم سفید هست و هم سیاه ایرانی از چینی ارزونتر است
من قیمت گرفته بودم 20 هزار تومان و چینی 50 هزار و آلمانی 150 هزار تومان بود

دوست عزیز اگه امکان داره آدرس و یا شماره تماس اون فروشگاه که المنت سرامیکی داره رو برام.بذارید



[hossein1354]

شرکت آریسان نمایندگی فروش المنت های سرامیکی السرام در کشور و خارج
در گوگل سرچ کن و تماس بگیر



[hscgroup]

دوستان عزیز مهمترین عامل خرید BGA
رعایت سیکل های گرمایی مطابق کارخانه سازنده است
که نیاز به 4 سیکل پیش گرمایش
یک سیکل گرمایش
و یک سیکل پس گرمایش داره
که با دقت بالا و تلرانس کمتر از 2 درجه توسط شرکت هایی مانند DH COMPANY (BGA rework station, bga chip soldering desoldering machine, double bga package rework, cell phone motherboad repairing machine, mobile chip refurbishing, mobile cell phone chipset replace machine, pcb assembly, laptop notebook computer refurbishing t) و SEAMARK ZM (BGA rework station,BGA sation,BGA rework,SMD rework station,hot air rework staion,infrared BGA rework station,automatic BGA rework station,low cost BGA machine,repair motherboard chp machine - BGA rework station|leading BGA rework machine manufacture) تولید میشود

کنترل حرارت و انتقال حرارت با هر ابزاری نوری یا هوای گرم انجام بشه 10% نهایت در نتیجه تفاوت خواهد کرد
مهم کنترل حرارت بر مبنی پروگرام دستگاه برای چیپ ها با سایز های مختلف و جنس پایه های چیپ با مدل های مختلف میباشد

در صورت نیاز به همفکری پیام خصوصی دهید



[مسعود نصوحی]

سلام
برای بحث کنترل حرارت طبق نمودار مشخص شده برای هر چیپ، میتونیم با میکرو کنترلر AVR این کار رو انجام بدیم.
یه سری کنترلر دما هم هست که با اون هم میشه تا 4 نقطه دما رو بهش داد به این صورت که نقطه اول رو 160 درجه به مدت 30 ثانیه، نقطه دوم 185 به مدت 30 ثانیه، نقطه سوم 210 درجه به مدت 35 ثانیه و همینطور الی آخر که دما رو پله به پله کنترل کنیم به برد و چیپ فشار وارد نشه.
البته مقادیر وارد شده به طور مثال بود و میشه در میکرو چند برنامه مختلف برای چیپ های مختلف تعریف کرد.



[nooroozi.f]

سلام به داداشه گلم من از اول این پست در حال مطاله ش بودم ولی نظری ندادم
چند تا نکته بگم که دوستان اشاره کردن
1. به هیج وجه گول دستگاهای حجیم این چینی نخورید همشون سشوار صنعتی خودمونن که تاجرهای عزیزمون میخوان ما فک کنیم zm 5860 دیگه خیلی شاخه
من دست کم با 6 نوع bga کار کردم
من خودم دست کم یه سال با یه دستگاه ir ساده تمرین کردم و خیلی کارا باهاش کردم
با سشوارم درست کردم ولی هنوز تموم نشده
یه بار رفته بودم تهران پیش یکی از دوستان با دستگاه ersa المان کار کردم که فقط گیرش 6000 یورو پولشه
سرتون درد نیارم خدا بود
نه خمیر سیلیکون نه سروصدا نه هیکل گنده نه گیره محکم برای تاب نیوفتاذن خیلی شیک بورد گذاشتم روش استارت و تمام
تکنولوژیش dark ir بود هم پایین هم بالا
که خودم در حال درست کردنشم
این حرفارم بریزد بیرون که zm کپانی بزرگی این کمپانی یکی از سهامداراش یکی از تاجرهای ایرانی که داره سودای کلان میکنه
عزیزان همیشه سر افراز باشید



[veisian63]

سلام
برای بحث کنترل حرارت طبق نمودار مشخص شده برای هر چیپ، میتونیم با میکرو کنترلر AVR این کار رو انجام بدیم.
یه سری کنترلر دما هم هست که با اون هم میشه تا 4 نقطه دما رو بهش داد به این صورت که نقطه اول رو 160 درجه به مدت 30 ثانیه، نقطه دوم 185 به مدت 30 ثانیه، نقطه سوم 210 درجه به مدت 35 ثانیه و همینطور الی آخر که دما رو پله به پله کنترل کنیم به برد و چیپ فشار وارد نشه.
البته مقادیر وارد شده به طور مثال بود و میشه در میکرو چند برنامه مختلف برای چیپ های مختلف تعریف کرد.

سلام و عرض ادب و درود فراوان به استاد نصوحی
می دونم سخت گرفتار هستید ، می خواستم بپرسم در خصوص دستگاه BGA به کجا رسیدید ، من یه پری هیت کوچک دارم و یه سشوار صنعتی از نوع استینل 2310 که میتوان به آن برنامه داد و درجه و پرتاب باد را تنظیم کرد ، می خواستم کمکم کنید که چطور و روی چه دمایی و چه پرتابی و حتی پری هیت را هم روی چه دمایی تنظیم کنم ، ممنونم.
