نور افشاني رنگارنگ و ايجاد نوشتار هوا فضايي با
LED ها و نور افكن ها .....

با سلام :
شايد در محافل و مكانهايي شاهد نور افشاني هاي رنگارنگ پويا و همچنين متون هايي در هواي ازاد را ديده باشيد .
سايت انجمن تعميركاران ايران افتخار دارد براي اولين بار در بين سايت هاي فارسي و بصورت مجاني با اين پروژه هاي جديد كه با ايجاد منابعي از نور و رنگ هاي الوان نور افشاني خيره كننده و هيجان انگيز و همچنين با توليد نوشتارهايي در هواي ازاد را در اين تاپيك جهت كاربران خود به ارمغان مي اورد از تمام علاقمندان جهت اشنايي و ساخت و مونتاژ اين قبيل پروژه ها دعوت مي شود تا پيك را پيگيري نمايند .
ابتدا اشاره اي به نحوه كار اين پروژه ها ميپردازيم و در نهايت مداراتي را جهت مونتاژ و كاربرد انها ارايه مي كنم .
خب حتما با ديودهاي ليزري اشنايي كاملي داريد اين نوع ديودها با مصرف ولتاژ ناچيزي (حدود2ولت ) قادر هستند يك طيف نوري تك رنگي را به مسافت هاي دور( دها كيلومتر يا بيشتر ) توليد و انتشار دهند (نوعي از اين ليزرها به عنوان اسباب بازي بچه ها به صورت چراغ قوه دستي در رنگ هاي مختلفي با برد حدود 5 كيلومتر در دسترس ميباشد ) حالا فرض كنيد شما چند تا از اين چراغ قوه ها در رنگ هاي مختلفي را داريد فورا يكي را روشن نموده و در يك زاويه و درجه مشخصي ثابت نگهداريد نتيجه اينكه يك طيف نوري تك رنگي امتداد زاويه پرتو نوري را پر خواهد گرفت و شما يك خط مستقيمي از همان رنگ را در طول انتشار ان خواهيد ديد برگرديد و يكيچراغ قوه با رنگ ديگري را باز در يك زاويه مشخص ولي با اختلاف درجه اي ديگر را روشن كرده بطوريكه در يك نقطه اين دو نور در دو رنگ همديگر را قطع كنند مسلما خواهيد ديد كه در نقطه تلاقي يك رنگ ديگري كه حاصل از دو رنگ قبلي است را مشاهده مي كنيد حال چنانكه تعداد اين نقطه هاي تلاقي را بيشتر كرده و طوري با همديگر سازماندهي و هماهنگ (سينكرون ) كنيد كه از بغل هم بودن اين نقاط يك شكل خاص دلخواه و يا كاراكتري از حروف و كلمات را توليد كند شما همان شكل و كلمه و..... توليد شده را در فضاي مورد تنظيمي خود مشاهده خواهيد كرد . بسيار خب ولي عيب اين پروژه در اين است كه براي رسيدن به كلمات و نورافشاني هاي هيجان انگيز و خيره كننده و حتي راهنمايي كننده به نقاط بيشماري در زاويه ها و درجه هاي مختلف و قابل كنترل از پيش تعريف شده نياز داريد كه شايد مقرون به صرف نباشد براي رفع اين نقيصه از كنترلر هاي AVR بهره گرفته و با اندك قطعات و ديودهاي ليزري رنگي و همچنين از طريق اپتوكوپلرها و ديمرهاي پر توان و نورافكن هاي پر قدرت ميتوان شكلهاي جالب و كلمات زيادي را به صورت پويا ( متحرك و شبه زنده ) توليد كرد .

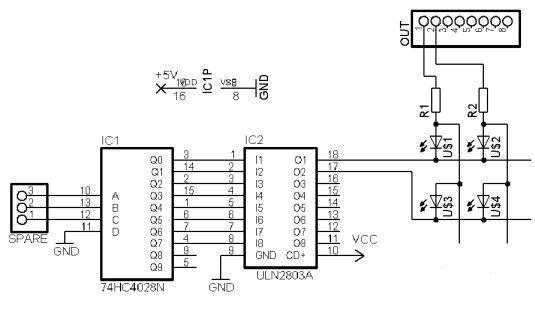

شماتيك دياگرامي در رابطه با اين پروژه ابتداعا براتون تقديم ميكنم كه در نوع سادگي قابليت هاي جالبي دارد كه ميتونيد با مشاهده و جابجايي (درجه و زاويه ال اي دي هاي ليزري مدار ) و نحوه روشن و خاموش شدن و درهم اميختن نورها افكت هاي نوري و كاراكترهاي نوشتاري جالبي را طبق د لخواه خود ايجاد كنيد
قلب اين مدار را يك پروسه ال اي دي درايور معمولي به شماره : DMX512 تشكيل داده است خروجي در يك ماتريس پنج در هشت (چهل ال اي دي ) ميباشد كه بايد هر كدام از ال اي دي ها را در يك زاويه خاص و درجه معين در ماتريس جا سازي و ثابت كنيد و توسط يك ميكروسويچ معمولي ده تايي تعبيه شده در مدارطبق دلخواه تنظيم و برنامه ريزي كنيد و از نتيجه مدار لذت ببريد .

شماتيك مدار :
attachment.php

attachment.php

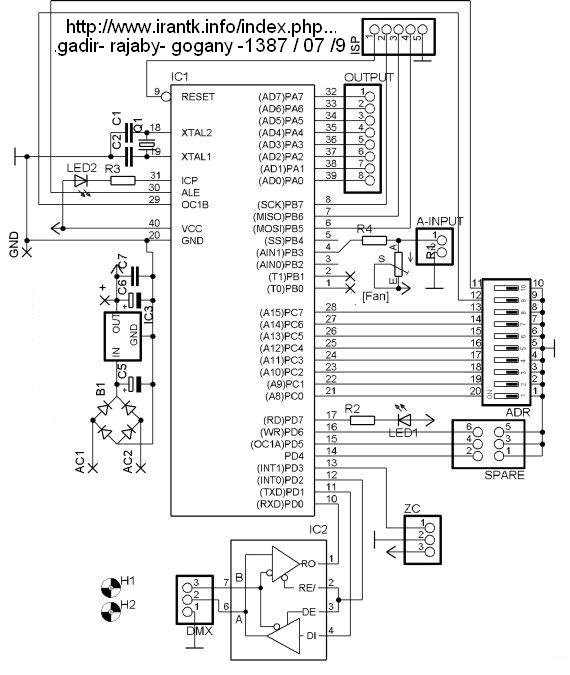

البته شايد با اولين نگاه به سادگي مدار پي خواهيد برد ولي براي شروع اموزش كافي خواهد بود چون به تدريج كه روي طرح بررسي خواهيم كرد همزمان مدارات كنترلي اتوماتيك ديگري را (AVR ) به همين شماتيك خواهيم افزود تا به پروژه كامل برسيم .

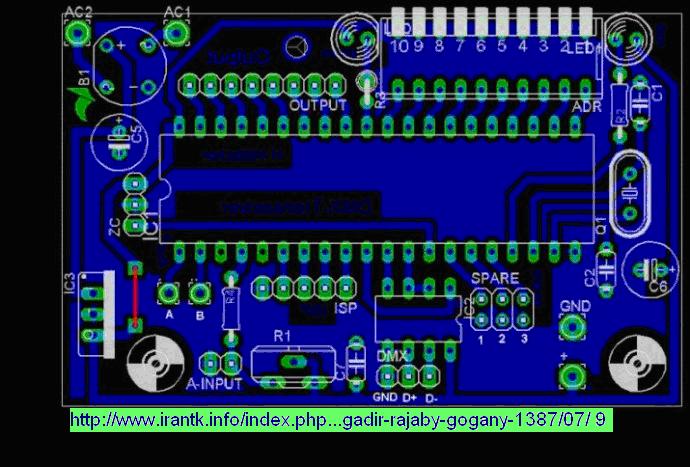

مدار چاپي پيشنهادي :
attachment.php

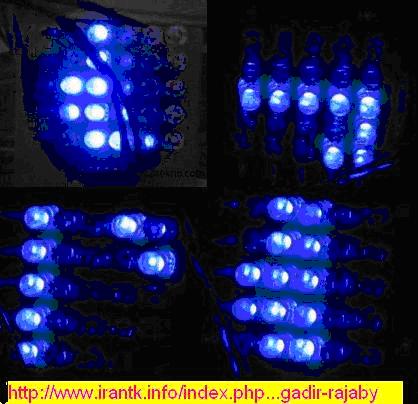

و ماتريكس ال اي دي ها ي پيشنهادي ازمايشي من :
attachment.php

خب حالا مدار را مونتاژ كرده و در فاصله حدود پنچ متري نتيجه را ببينيد :
خسته نباشيد .
در ادامه مدارات جالبي ارايه خواهد شد .
با تشكر .
موفق باشيد .



پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529

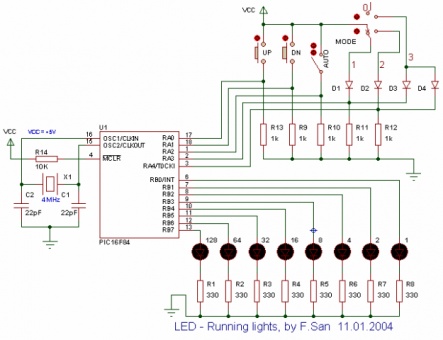

LED Show with PIC16F84A

با سلام :
این مدار را هم مونتاز کنید و لذت ببرید :
LED Show with PIC16F84A

سورس را در همین فایل زیپ قرار دادم .

با تشکر .
موفق باشید .


پیوست‌ها

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
شبهاي باغچه خود را بدون هزينه نور باران كنيد

با سلام :
مداري كه عرضه ميگردد يك شارژر اتوماتيك ساده و بدون نياز به منبع برق و باتري و تنها از طريق نور خورشيد كه قادر است در روز ها باتري توسط يك سلول خورشيدي ارزان قيمت يك باتري نيكل كادميمي را شارژ كرده و در تاريكي شب با ديشارژ ان يك عدد led ‌سفيد را تا صبح روشن نگهدارد با توجه به هزينه خيلي كم مدار ميتوان به تعداد مورد نياز از اين مدار را مونتاژ كرده و با نصب صحيح يك يك انها در مسير يك باغچه از نور شب led ‌ ها در تاريكي باغچه را نوراني كرد طبيعي است كه محل مصرف اين مدار با توجه به ميل و صليقه افراد بيشتر و كارايي تر از اينا خواهد بود .
تشريح عملكرد مدار :
در طول روشنايي روز سلول خورشيدي مدار در معرض نور خورشيد قرار گرفته و ولتاژي در دو سر سلول توليد ميشود كه توسط ديود 1 باتري قابل شارژ را در اين مدت شارژ ميكند ترانزيستور شماره يك مدار( در طول مدت شارژ باتري ) از طريق مقاومت 470 كيلويي ست بوده كه نهايتا ترانزيستور سويچينگ را خاموش ميكند با تاريكي هوا ولتاژ سلول نيز كاهش يافته و ترانزيستور شماره يك چون هيچ ولتاژي براي باياس خود ندارد خاموش شده و ترانزيستور سويچينگ شماره دو استارت زده و با قطعات جانبي خود ولتاژ باتري را بالا برده و led روشن ميشود تا زمانيكه : الف : ولتاژ باتري كمتر شده و كل مدار خاموش شود ب : با روشن شده هوا وجود نور خورشيد سلول را ولتاژ دار كرده و سيكل ادامه خواهد يافت .

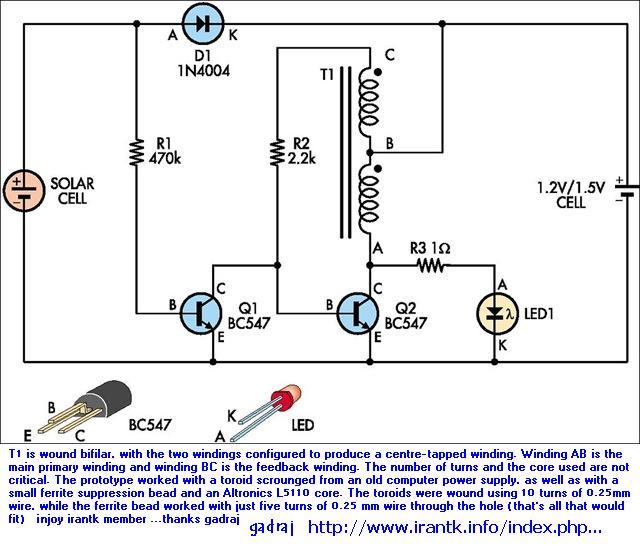

سيم پيچ يك ترانس تروييدي ميباشد كه اماده ان به شماره l5110 ‌ از شركت الترونيكس در بازار فراوان است با اين وجود توضيحاتي روي نقشه گذاشته ام كه شما با كمي تبحر ميتوانيد از پاورهاي از كار افتاده كيس كامپيوتر تهيه و طبق شرح در متن نقشه از ان استفاده كنيد .
سلول از نوع سه عددي با ولتاژ توليدي 8/1 ولت بالاتر از 20 ميلي امپر بستگي به مصرف و ميل خودتان .... پيشنهاد ميشود .
با تشكر .
موفق باشيد .


پیوست‌ها

آخرین ویرایش:

mehdi8320000

کاربر
2009-07-08
100
585
شیراز - گناوه
با سلام :
مداري كه عرضه ميگردد يك شارژر اتوماتيك ساده و بدون نياز به منبع برق و باتري و تنها از طريق نور خورشيد كه قادر است در روز ها باتري توسط يك سلول خورشيدي ارزان قيمت يك باتري نيكل كادميمي را شارژ كرده و در تاريكي شب با ديشارژ ان يك عدد led ‌سفيد را تا صبح روشن نگهدارد با توجه به هزينه خيلي كم مدار ميتوان به تعداد مورد نياز از اين مدار را مونتاژ كرده و با نصب صحيح يك يك انها در مسير يك باغچه از نور شب led ‌ ها در تاريكي باغچه را نوراني كرد طبيعي است كه محل مصرف اين مدار با توجه به ميل و صليقه افراد بيشتر و كارايي تر از اينا خواهد بود .
تشريح عملكرد مدار :
در طول روشنايي روز سلول خورشيدي مدار در معرض نور خورشيد قرار گرفته و ولتاژي در دو سر سلول توليد ميشود كه توسط ديود 1 باتري قابل شارژ را در اين مدت شارژ ميكند ترانزيستور شماره يك مدار( در طول مدت شارژ باتري ) از طريق مقاومت 470 كيلويي ست بوده كه نهايتا ترانزيستور سويچينگ را خاموش ميكند با تاريكي هوا ولتاژ سلول نيز كاهش يافته و ترانزيستور شماره يك چون هيچ ولتاژي براي باياس خود ندارد خاموش شده و ترانزيستور سويچينگ شماره دو استارت زده و با قطعات جانبي خود ولتاژ باتري را بالا برده و led روشن ميشود تا زمانيكه : الف : ولتاژ باتري كمتر شده و كل مدار خاموش شود ب : با روشن شده هوا وجود نور خورشيد سلول را ولتاژ دار كرده و سيكل ادامه خواهد يافت .
سيم پيچ يك ترانس تروييدي ميباشد كه اماده ان به شماره l5110 ‌ از شركت الترونيكس در بازار فراوان است با اين وجود توضيحاتي روي نقشه گذاشته ام كه شما با كمي تبحر ميتوانيد از پاورهاي از كار افتاده كيس كامپيوتر تهيه و طبق شرح در متن نقشه از ان استفاده كنيد .
سلول از نوع سه عددي با ولتاژ توليدي 8/1 ولت بالاتر از 20 ميلي امپر بستگي به مصرف و ميل خودتان .... پيشنهاد ميشود .
با تشكر .
موفق باشيد .

با سلام خدمت استاد عزیز
لطفاً بفرمایید حداکثر متراژ سیم جهت جدا نمودن led از برد مدار بطوری که در جریان و ولتاژ افت محسوسی بوجود نیایید،چقدر است؟

با سپاس


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
با سلام خدمت استاد عزیز
لطفاً بفرمایید حداکثر متراژ سیم جهت جدا نمودن led از برد مدار بطوری که در جریان و ولتاژ افت محسوسی بوجود نیایید،چقدر است؟

با سپاس
با سلام :
در جريان هاي دي سي {باتري } براي هر ال اي دي مقدار مجاز 20 ميلي امپر را در نظر بگيريد و تعداد ال اي دي ها را جمع و به جريان فوق محاسبه و قطر و طول سيم لازم را انتخاب كنيد .
{در صورتيكه ال اي دي ها با پالس فركانس بالا كار ميكنند حداكثر تا 50 سانتي متر }

با فرض 20 ال اي دي جريان كل مدار ميشه 20 *20 = 400 ميلي امپر >>> كافيست براي 20 متر از سيم دو لايه روكش لاستيكي شماره 1 استفاده كنيد .
با تشكر .
موفق باشيد .


DTK

کاربر
2012-08-16
12
35
نور افشاني رنگارنگ و ايجاد نوشتار هوا فضايي با led ها و نور افكن ها .....


با سلام خدمت استاد عزيز آقاي رجبي ؛
استاد يه درخواست داشتم راجع به اين مدار :
اول اينكه اگه ممكنه فايل هاي مورد نياز و همچنين ليست قطعات مورد نياز اين مدار رو در يك فايل بذاريد و پيوستش كنيد و دوم اينكه قطعات رو كجا ميتونم تهيه كنم و امكان تهيه شون از فروشگاه سايت ممكنه و سوم اينكه حدودا چقدر هزينه ميبره؟؟!
يه سوال ديگه هم دارم اينكه اين مدار كاربردش بدين صورت است كه نوشته ها و... رو در فضا (هوا ) ايجاد ميكنه و به نمايش ميذاره ،درسته ؟
ممنون ميشم اگه راهنماييم كنيد و جواب سوالاتم رو بديد استاد گرامي !!
با تشكر قبلي و سپاس فراوان از شما و بقيه دوستان و اساتيد اين انجمن .:66000000:
