سلام دوستان ایسی السیدی PIC16F676رو از کجا بگیرم گیر نمیاد بعد دستگاهم هیچ صدایی نمیده ماسفت هم وقتی سیمپیچ رو وصل میکنم زیاد داغ میکنه و میشه کمک کنید ولومها به کجا وصل میشن چون تو مدار نیست تورو خدا کمکم کنید ممنون
سلام دوست من چجوری وصلش کنم بعد دستگاهم هیچ صدایی نمیده ماسفت هم وقتی سیمپیچ رو وصل میکنم زیاد داغ میکنه و میشه کمک کنید ولومها به کجا وصل میشن چون تو مدار نیست
اين مدار دو تا نقشه داره شما بايد اوني رو بسازيد كه 7تا ولوم داره اون يكي رو من هم ساختم جواب نداد در ضمن دوست عزيز من يه نصيحت برادرانه ميكنم اگه از الكترونيك خوب سر در مياري بسازش چون بايد تغييراتي تو مدار بدي كه خوب جواب بده
سلام من اونو ساختم که 7 تا ولوم داره و الکترونیکم خوبه چرا کار نمیکنه اصلا صدایی نمیده چراغهاش روشن میشه ماسفت هم وقتی سیمپیچ رو وصل میکنم زیاد داغ میکنه

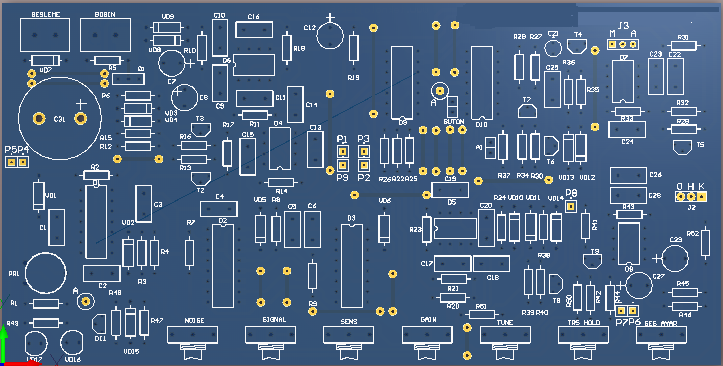

دوست عزيز شما اين مدار رو ساختي اگه ساختي روي پايين مدار سه تا سوراخ است كه روش حروفa mنوشته كه بايد سوراخ وسط را به يكي از اين حرف اتصال كوتاه كني كه اگه روي aباشه مدار به صورت اتوماتيك است واگر روي حرفmباشد منول وبايد با استفاده از ولوم سوم تنظيم باشد كه من رو اتوماتيك گذاشتم خازن c1رو چك كن چون باعث سوختن ماسفت ميباشد
خازن c1 پانزده نانو هستش روی دستگاه من ممکن مشکل ساز باشه چرا صداش در نمیاد بعد وقتی برق دستگاه رو وصل میکنم دوتا الدی با هم روشن میشه مشگل نداره به نظر شما میشه بی زحمت طریقه وصل سیمی که گفتید به من نشون بدید
سلام
آرا الکترونیک PIC16F684-I/P را توی سایتش نشان میده که داره واین این نوع میکرو تا کریستال 4MHZ کار میکنه و توی پروتیوس میتونی جایگزینی آنرا تست کنی بنابراین فقط از بابت کریستال مدار مطمین شو که بیشتر از 4MHZ نباشه.آدرس را هم توی GOOGLE جستجو کن
