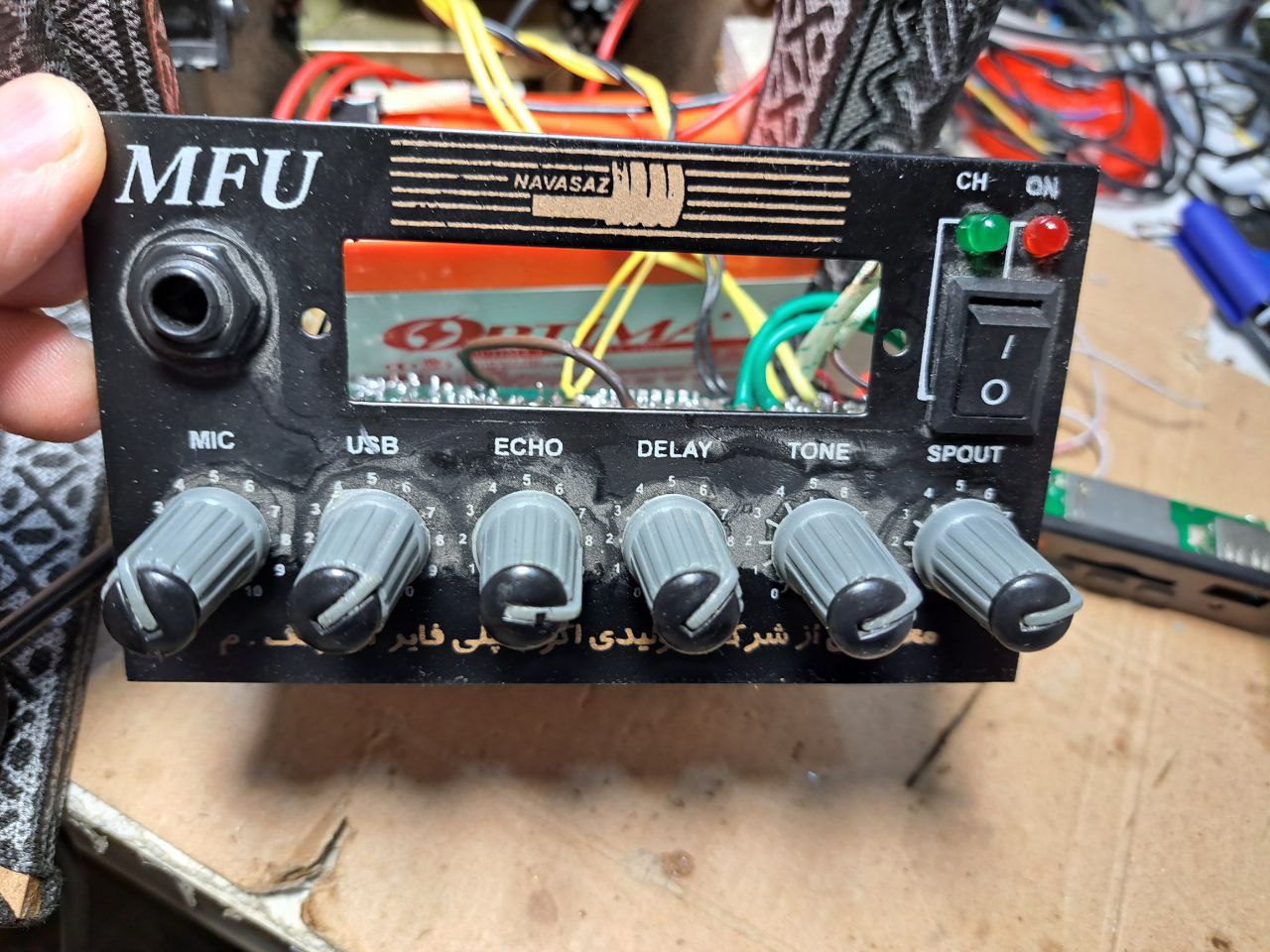

با سلام خدمت دوستان (یک اتفاق نادر) یکی از آشناها یک آمپلی فایر دستی برای مدرسه(کم بضاعت) آورد گفت صداش در نمیاد؟!! من هم تجربه تعمیر چندین اسپیکر و .. داشتم دیدم برای مدرسه هست وضع مدرسه هم خوب نیست گفتم ثواب داره ولی ....
مشکل: وقتی به برق می زدی فقط کلید on روشن می شود و هیچ صدایی از بلند گو در نمی آید گفتم به خاطر میکروفن هست (کپسول تعویض کردم) زدم تو یک درگاه دیدم میکروفن و سیم سالم هست و کار کرد ولی به آمپلی وصل می کنی هیچ صدایی از آمپلی فایر خارج نمی شود. (اصولاً وقتی به پشت آمپلی آی سی یا قطعات با دست تماس برقرار می کنید یک صدای هوم باید بدهد ولی در این دستگاه انگار همه قطعات مرده هستن فقط ولتاژ داره)

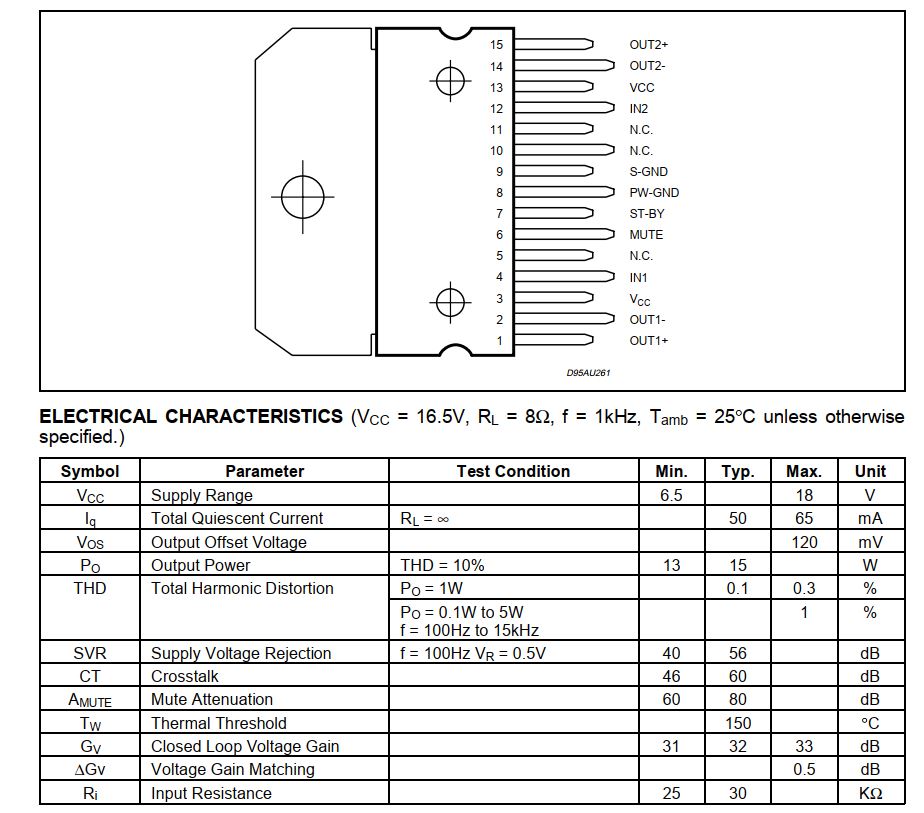

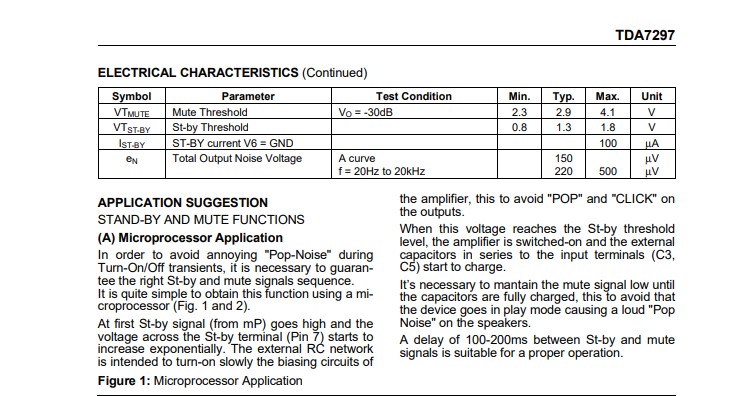

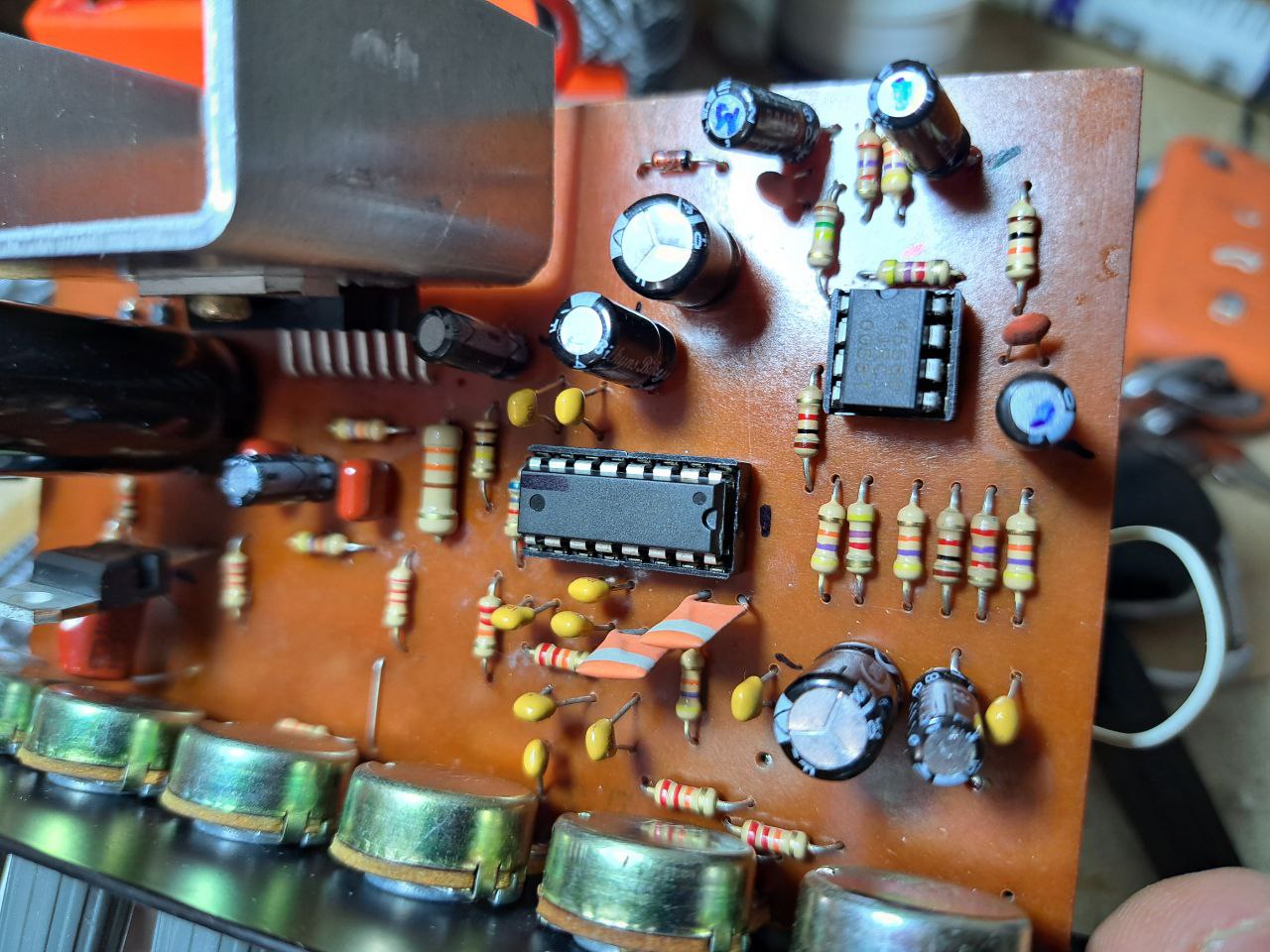

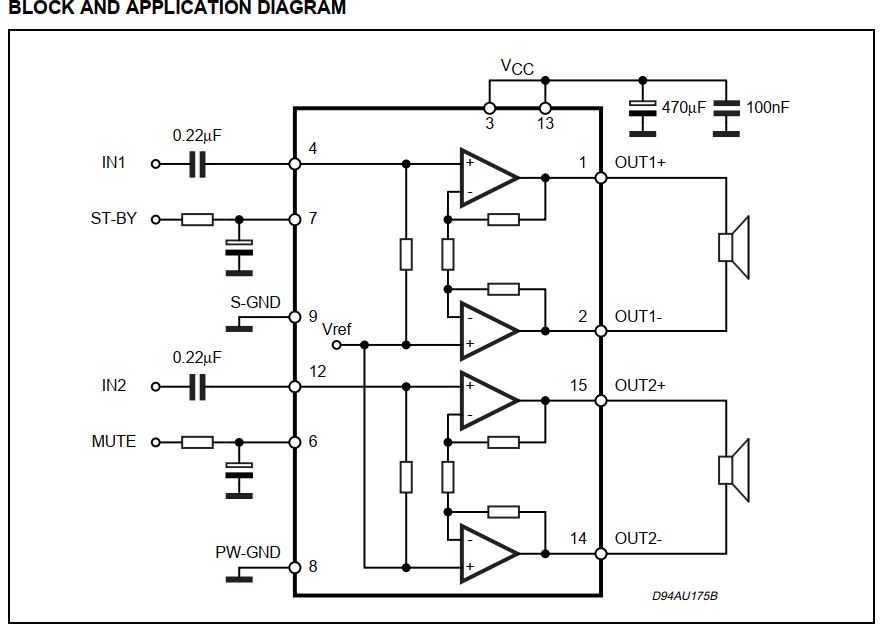

اقدامات انجام شده: آی سی 4558 تعویض + آی سی 2399 تعویض کردم + تعویض رگولاتور L7812 با اینکه سالم بود، رگولاتور L7808 تست گرم 7.8 خروجی داشت به نظرم قابل قبول + آی سی TDA7297 با اینکه دیتاشیت قبلی رو نگاه کردم و قدیمی هم سالم بود تعویض کردم ، ورودی 13AC ترانس وارد دستگاه میشه و 16DC تبدیل میشه !!!! زیاد هست؟ یا نه؟ تمام مقاومت ها یک به یک چک شد اونهایی که تو رنج نبود خارج مدار تست شد تمامی دیود ها چک شد یک عدد زینر داشت خارج مدار سالم بود یک خازن 2200 میکرو فاراد داشت که خارج مدار با دستگاه T4 چک شد و 12 ولت دی سی داده شد بعد 15 دقیقه درست بود بقیه خازن ها بیرون مدار چک شد و اونهایی که شک داشتم تعویض کردم فقط 4 عدد خازن 0.22 میکرو داشت که تو مغازه نداشتم دستگاه 237 nf و esr5.26 تقریبی همشون رو نشان میدهد. خازن های عدسی(سرامیکی 104) همه چک شد البته داخل مدار

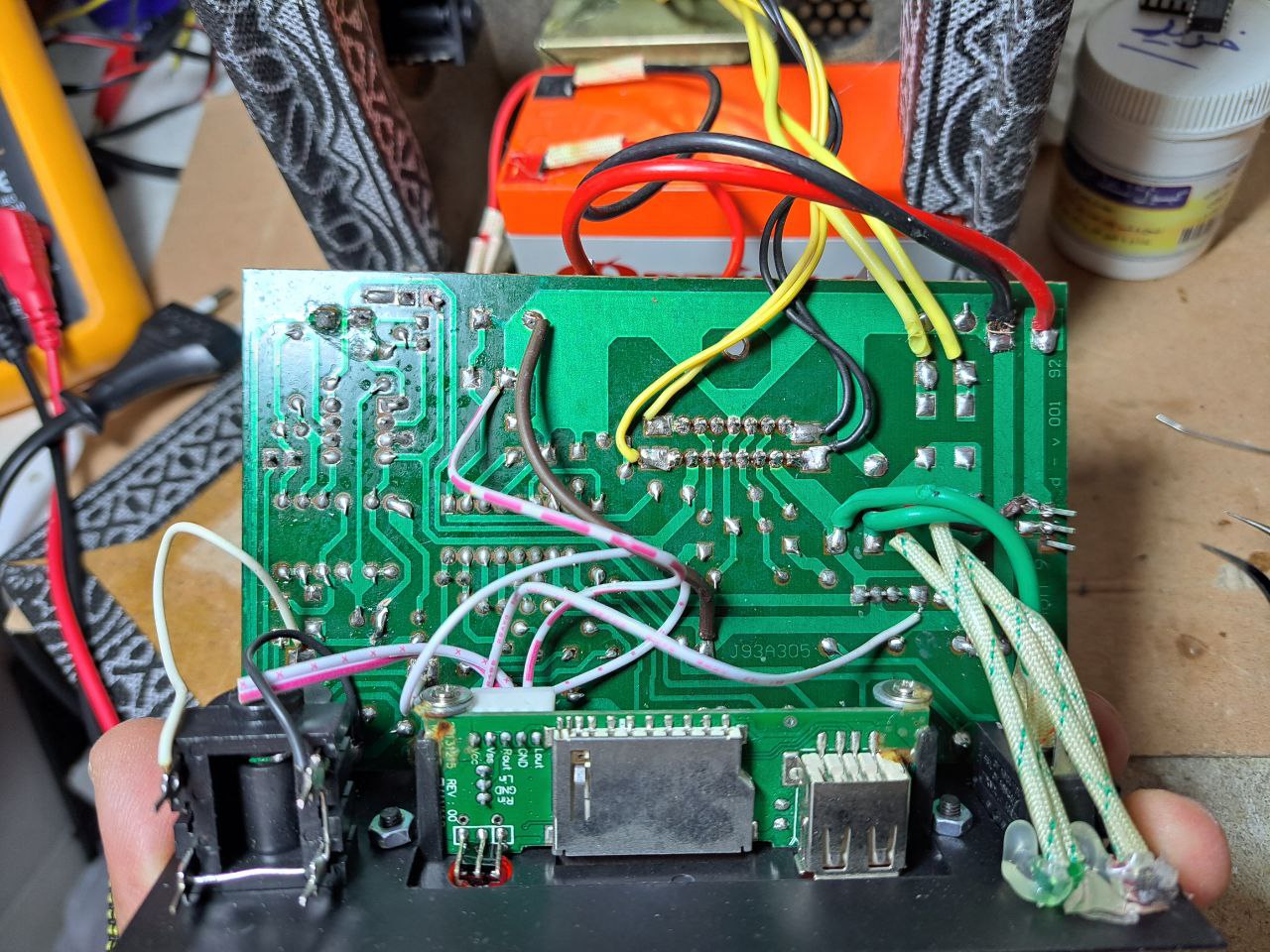

کلاً 4 تا قطعه نداره من موندم چرا هیچ صدایی نمیاد به تمام پتاسیومتر ها شک کردم با اسپری شستم اهم گرفتم دیدم کم و زیاد میشن به بلندگو شک کردم یکی دیگه نصب کردم دیدم هیچی انگار آمپلی فایر مرده از لحاظ قلع مردگی و اتصالی پایه ها هم همه رو زیر لوپ نگاه کردم ولی دریغ از یک صدا بعد از 15 ساعت وقت و 400 تومان هزینه هیچ نتیجه ای نگرفتم نذر کردم اگر کسی پیدا بشه یک راهنمایی بکنه که آمپلی راه بیفته به بچه های محک کمک بکنم (گرچه ...)
شاید راهنمایی دوستان نتیجه بخش باشه
ممنون
مشکل: وقتی به برق می زدی فقط کلید on روشن می شود و هیچ صدایی از بلند گو در نمی آید گفتم به خاطر میکروفن هست (کپسول تعویض کردم) زدم تو یک درگاه دیدم میکروفن و سیم سالم هست و کار کرد ولی به آمپلی وصل می کنی هیچ صدایی از آمپلی فایر خارج نمی شود. (اصولاً وقتی به پشت آمپلی آی سی یا قطعات با دست تماس برقرار می کنید یک صدای هوم باید بدهد ولی در این دستگاه انگار همه قطعات مرده هستن فقط ولتاژ داره)
اقدامات انجام شده: آی سی 4558 تعویض + آی سی 2399 تعویض کردم + تعویض رگولاتور L7812 با اینکه سالم بود، رگولاتور L7808 تست گرم 7.8 خروجی داشت به نظرم قابل قبول + آی سی TDA7297 با اینکه دیتاشیت قبلی رو نگاه کردم و قدیمی هم سالم بود تعویض کردم ، ورودی 13AC ترانس وارد دستگاه میشه و 16DC تبدیل میشه !!!! زیاد هست؟ یا نه؟ تمام مقاومت ها یک به یک چک شد اونهایی که تو رنج نبود خارج مدار تست شد تمامی دیود ها چک شد یک عدد زینر داشت خارج مدار سالم بود یک خازن 2200 میکرو فاراد داشت که خارج مدار با دستگاه T4 چک شد و 12 ولت دی سی داده شد بعد 15 دقیقه درست بود بقیه خازن ها بیرون مدار چک شد و اونهایی که شک داشتم تعویض کردم فقط 4 عدد خازن 0.22 میکرو داشت که تو مغازه نداشتم دستگاه 237 nf و esr5.26 تقریبی همشون رو نشان میدهد. خازن های عدسی(سرامیکی 104) همه چک شد البته داخل مدار
کلاً 4 تا قطعه نداره من موندم چرا هیچ صدایی نمیاد به تمام پتاسیومتر ها شک کردم با اسپری شستم اهم گرفتم دیدم کم و زیاد میشن به بلندگو شک کردم یکی دیگه نصب کردم دیدم هیچی انگار آمپلی فایر مرده از لحاظ قلع مردگی و اتصالی پایه ها هم همه رو زیر لوپ نگاه کردم ولی دریغ از یک صدا بعد از 15 ساعت وقت و 400 تومان هزینه هیچ نتیجه ای نگرفتم نذر کردم اگر کسی پیدا بشه یک راهنمایی بکنه که آمپلی راه بیفته به بچه های محک کمک بکنم (گرچه ...)
شاید راهنمایی دوستان نتیجه بخش باشه
ممنون
