سلام دوستان . این مطلب رو اینجا گذاشتم چون برای همکارا تو لپتاپ بیشتر به کار میاد . به امید موفقیتتون . حیدری

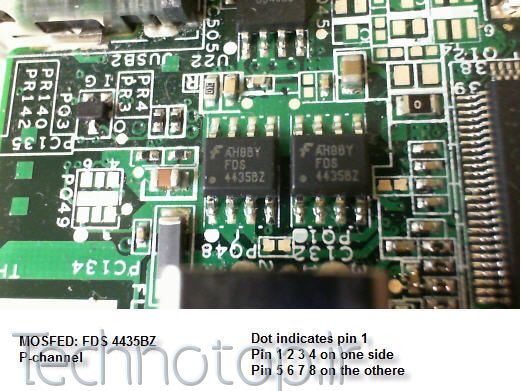

[hide]برای تست ماسفت های 8 پایه که برروی برد لپ تاپ بسیار دیده می شوند ابتدا باید نوع اون رو مشخص کنیم که آیا از نوع P-channel هست یا N-channel
شماره های فرد معمولا از نوع P-Channel و شماره های زوج معمولا از نوع N-Channel هستند. مثلا ماسفت شماره FDS4435 از نوع P و شماره FDS4456 باید از نوع N باشد.
اگر از روی شماره متوجه نوع اون نشدید شماره رو توی گوگل + کلمه Datasheet سرچ کنید و دیتا شیت رو دانلود کنید و ببینید که از چه نوعی هست

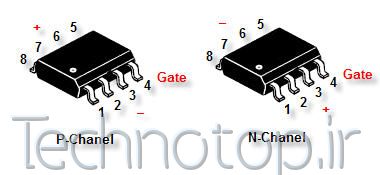

با توجه به تصویر بالا برای کانال N مالتی متر دیجیتال رو برروی تست دیود قرار میدیم. پراب منفی یا مشکی رو به پایه های 6 یا 7 و پراب مثبت یا قرمز رو به پایه های 2 یا 3 میزنیم.
اگر فت ما سالم باشد عددی ما بین 100-500 یا بیشتر نمایش داده خواهد شد. در صورت نمایش عدد کمتر از 100 فت خراب است و شورتی دارد.
برای کانال P پراب مشکی به پایه های 2 یا 3 و پراب قرمز به 6 یا 7 اگر فت سالم بود عدد ما بین 100-500 یا بیشتر است. اگر عدد کمتر از 100 بود فت خراب است و باید تعویض شود.
نکته: برای اینکه نتیجه بهتر داشته باشید قبل از تست CPU رو جدا کنید چون ممکن است اکثر فت های کانال N به اشتباه خراب نشان داده شوند .
[/hide]
[hide]برای تست ماسفت های 8 پایه که برروی برد لپ تاپ بسیار دیده می شوند ابتدا باید نوع اون رو مشخص کنیم که آیا از نوع P-channel هست یا N-channel
شماره های فرد معمولا از نوع P-Channel و شماره های زوج معمولا از نوع N-Channel هستند. مثلا ماسفت شماره FDS4435 از نوع P و شماره FDS4456 باید از نوع N باشد.
اگر از روی شماره متوجه نوع اون نشدید شماره رو توی گوگل + کلمه Datasheet سرچ کنید و دیتا شیت رو دانلود کنید و ببینید که از چه نوعی هست
با توجه به تصویر بالا برای کانال N مالتی متر دیجیتال رو برروی تست دیود قرار میدیم. پراب منفی یا مشکی رو به پایه های 6 یا 7 و پراب مثبت یا قرمز رو به پایه های 2 یا 3 میزنیم.
اگر فت ما سالم باشد عددی ما بین 100-500 یا بیشتر نمایش داده خواهد شد. در صورت نمایش عدد کمتر از 100 فت خراب است و شورتی دارد.
برای کانال P پراب مشکی به پایه های 2 یا 3 و پراب قرمز به 6 یا 7 اگر فت سالم بود عدد ما بین 100-500 یا بیشتر است. اگر عدد کمتر از 100 بود فت خراب است و باید تعویض شود.
نکته: برای اینکه نتیجه بهتر داشته باشید قبل از تست CPU رو جدا کنید چون ممکن است اکثر فت های کانال N به اشتباه خراب نشان داده شوند .
[/hide]
