اخه اگه مشکل از برد دوربین باشه،ورودی برق برد دوربین چه با اداپتور و چه با سوئیچ poe یکی هست.

منظورم این نیست که برد دوربین ایراد داره؛ عرضم اینه که تو نحوه اتصالات کابل RG45 و یا کلاس سوئیچ POE شما شک دارم که می‌تونه دوربین رو پشتیبانی بکنه یا نه.

روی پینهایی که با زرد مشخص کردید،ولتاژ ۱۲ ولت هست

منظورتون اینه که روی پینهای کانکتور ۴ تایی که با زرد مشخص کردم (روی برد، پین ۳ و ۴ که جلوش نوشته ۴/۵ و ۷/۸) ولتاژ ۱۲ ولت هست؟ این اصلا منطقی نیست. اگر جواب پست قبل و رنگ‌بندی سیم‌ها رو درست داده باشید؛ روی این پینها باید ولتاژ ۵۰ ولت داشته باشید.

اون دوتا کانکتوری که زدهrg45 ، یکی از سمت کابل دوربین میاد و یکی میره به برد دوربین

منظورتون کانکتور ۶ پین و ۸ پین هست؟
کدوم یکی از سمت کابل RG45 میاد. ۶ پین یا ۸ پین؟
و آیا روی اونی که از سمت کابل RG45 میاد ( روی اون پینهایی که جلوش نوشته R1, R2, R3 R6)؛ ولتاژ ۵۰ ولت دارید؟

۱- کابلی که استفاده می‌کنید؛ هر ۸ رشته سیم رو داره؟ یا فقط ۴ رشته سیم دیتا رو داره؟

۲-در آخر، آیا کاتالوگ این دوربین رو دارید؟ اگر هست لطفا بفرستید و یا مدل دوربین و هر اطلاعاتی ازش دارید بفرمایید ببینم می‌تونم منوال ازش پیدا کنم.

ضمنا اگر محبت بفرمایید سوالاتی که می‌پرسم رو دقیق پاسخ بدید؛ سریعتر به نتیجه میرسیم. سوالات پست ۱۹ رو بطور کلی پاسخ دادید و نه با دقتی که لازم بود.



[mr-ha]

منظورم این نیست که برد دوربین ایراد داره؛ عرضم اینه که تو نحوه اتصالات کابل RG45 و یا کلاس سوئیچ POE شما شک دارم که می‌تونه دوربین رو پشتیبانی بکنه یا نه.


منظورتون اینه که روی پینهای کانکتور ۴ تایی که با زرد مشخص کردم (روی برد، پین ۳ و ۴ که جلوش نوشته ۴/۵ و ۷/۸) ولتاژ ۱۲ ولت هست؟ این اصلا منطقی نیست. اگر جواب پست قبل و رنگ‌بندی سیم‌ها رو درست داده باشید؛ روی این پینها باید ولتاژ ۵۰ ولت داشته باشید.


منظورتون کانکتور ۶ پین و ۸ پین هست؟
کدوم یکی از سمت کابل RG45 میاد. ۶ پین یا ۸ پین؟
و آیا روی اونی که از سمت کابل RG45 میاد ( روی اون پینهایی که جلوش نوشته R1, R2, R3 R6)؛ ولتاژ ۵۰ ولت دارید؟

۱- کابلی که استفاده می‌کنید؛ هر ۸ رشته سیم رو داره؟ یا فقط ۴ رشته سیم دیتا رو داره؟

۲-در آخر، آیا کاتالوگ این دوربین رو دارید؟ اگر هست لطفا بفرستید و یا مدل دوربین و هر اطلاعاتی ازش دارید بفرمایید ببینم می‌تونم منوال ازش پیدا کنم.

ضمنا اگر محبت بفرمایید سوالاتی که می‌پرسم رو دقیق پاسخ بدید؛ سریعتر به نتیجه میرسیم. سوالات پست ۱۹ رو بطور کلی پاسخ دادید و نه با دقتی که لازم بود.
سلام بابت تاخیر،عذرخواهی میکنم این چندروز خیلی درگیر بودم
اخه دوربین با همین مدل سوئیچ تو محل نصب هست
اقا امروز دوباره رفتم دفتر مجدد تست کردم،البته صحبت شما کاملا صحیح بود و مشکل ظاهرا از سوئیچ هست
ترتیب رنگ بندی کابل و سوکت مینویسم:
سوکت سوکت روی بردPoe

1-سفید نارنجی >>> آبی + سفیدآبی
2-نارنجی >>> آبی + سفیدآبی
3-سفیدسبز >>> سبز + سفیدسبز
4-آبی >>> زرد
5-سفیدآبی >>> زرد
6-سبز >>> سبز + سفیدسبز
7-سفیدقهوه ای >>> خاکستری
8-قهوه ای >>> خاکستری
-جالبه که به همین سوئیچ Poe یه دوربین Ptz پاناسونیک وصله و داره کار میکنه،البته که با همین سوئیچ با نرم افزار که اسکن میکنم دوربین پیدا میکنه ولی باز نمیشه و پینگ نداره و سوکت 4 پین که با رنگ زرد مشخص کردید خاکستری و زرد اصلا ولتاژ نداره ولی قرمز و مشکی ولتاژ 12 ولت داره
روی سوکت 8پین کنار سوکت 4 پین ولتاژ 50 ولت دارم
-سوئیچ عوض کردم و دوربین روشن شد،پینگ هم میشه،تصویر هم داره و اینکه بازهم روی اون سوکت 4 پین که با رنگ زرد مشخص کردید روی سیم زرد و خاکستری اصلا ولتاژ نداره و روی قرمز و مشکی بازم 12 ولت داره
روی سوکت 8پین کنار سوکت 4 پین ولتاژ 50 ولت دارم

و یه نکته دیگه اینکه اصلا روی هر دوتا سوءیچ تا دوربین یا دستگاهی بهش وصل نشه،ولتاژ نمیده و نمیتونم مستقیم از روی کابلی که به سوئیچ وصل هست ولتاژ بگیرم.

نظورتون اینه که روی پینهای کانکتور ۴ تایی که با زرد مشخص کردم (روی برد، پین ۳ و ۴ که جلوش نوشته ۴/۵ و ۷/۸) ولتاژ ۱۲ ولت هست؟ این اصلا منطقی نیست. اگر جواب پست قبل و رنگ‌بندی سیم‌ها رو درست داده باشید؛ روی این پینها باید ولتاژ ۵۰ ولت داشته باشید.

نه میشه همون زرد و خاکستری که از اون طرف میشه قهوه ای،سفیدقهوه ای و آبی،سفیدآبی.
در صورتی که با سوئیچ سالم هم تست میکنم بازم روی این پین ها ولتاژ نداره ولی تصویر میده.

آیا روی اونی که از سمت کابل RG45 میاد ( روی اون پینهایی که جلوش نوشته R1, R2, R3 R6)؛ ولتاژ ۵۰ ولت دارید؟
بله هست،با هر دوتا سوئیچ که ترتیبش به این شکل هست :
سمت سوکت شبکه سمت سوکت 8پین
سبز >>> سبز + سفیدسبز
سفیدسبز >>> سبز + سفیدسبز
نارنجی >>> آبی + سفیدآبی
سفیدنارنجی>>> آبی + سفیدآبی

۱- کابلی که استفاده می‌کنید؛ هر ۸ رشته سیم رو داره؟ یا فقط ۴ رشته سیم دیتا رو داره؟
آره کابل 4 زوج هست،هر 8 رشته کامل داره

متاسفانه دوربین نونیم هست ولی برد و کیس دوربین مشابه دوربین های KDT هست
حالا نمیدونم مشکل از چی هست!!!! از سوئیچ از دوربین!!!!



[infoshinfo]

سلام. عید شما مبارک

و یه نکته دیگه اینکه اصلا روی هر دوتا سوءیچ تا دوربین یا دستگاهی بهش وصل نشه،ولتاژ نمیده و نمیتونم مستقیم از روی کابلی که به سوئیچ وصل هست ولتاژ بگیرم.

اساسا POE برای بالا بردن سطح امنیت و جلوگیری از حوادث ناخواسته، الگورتیم خاصی برای ارسال ولتاژ روی زوج سیمها داره که خارج از حوصله بحث هست. در مجموع تا وقتی دستگاهی به POE وصل نشود؛ ولتاژ قابل استفاده ای روی زوج سیمها ارسال نمی گردد. ضمن اینکه بر خلاف اینجکتور و POE های متفرقه، معمولا سوییچ ها، قابلیت تشخیص ولتاژ مورد استفاده دستگاه مقابل را دارند و مثلا اگر POE دوربین شما 24 ولت است؛ سوییچ بطور اتوماتیک بجای ارسال 48 یا 55 ولت، ولتاژ 24 ولت را به سیستم متصل می کنند.

فرمودید:

روی قرمز و مشکی بازم 12 ولت داره

اگر 12 ولت را روی فیش آدابتور دارید؛ (فیش مادگی که آدابتور 12 ولت را به آن متصل می کنید) طبیعی نیست. مسیر اعمال ولتاژ 12 ولت، پشت مسیر POE قرار دارد. در پست 15 از شما سوال کردم: "دیودی که راه میداد و از مدار خارج کردید D1 هست یا D3 ؟"
و شما در پاسخ فرمودید:

اون دیودی هم که مشکل داشت،دیودD1 بود

اگر به تصویری که قبلا هم برای شما ارسال کردم دقت بفرمایید. D1 اجازه برگشت ولتاژ 12+ که توسط POE تولید می شود را به مسیر کابل تغذیه ی 12ولت نمی دهد. یعنی وقتی آدابتور 12 ولت به دوربین وصل نیست؛ نباید روی فیش مادگی آدابتور، ولتاژی داشته باشید. مگر اینکه:
1- شما D3 را به اشتباه D1 بیان کرده باشید.
2- یا D1 سوخته است و از هر دو طرف راه میدهد.
3- جهت D1 را اشتباه انداخته باشید.

اخه دوربین با همین مدل سوئیچ تو محل نصب هست
اقا امروز دوباره رفتم دفتر مجدد تست کردم،البته صحبت شما کاملا صحیح بود و مشکل ظاهرا از سوئیچ هست

-سوئیچ عوض کردم و دوربین روشن شد،پینگ هم میشه،تصویر هم داره

1- آیا هر دو سوییچ یک مدل و کاملا مشابه است؟
2- مدل هر دو سوییچ را بفرمایید.
3- آیا از یک کابل برای تستِ هر دو سوییچ استفاده کردید و یا هنگام تست با سوییچ دوم، از کابل دیگری استفاده کردید؟ (منظورم کابلی است که بین سوییچ و دوربین استفاده کردید)

-جالبه که به همین سوئیچ Poe یه دوربین Ptz پاناسونیک وصله و داره کار میکنه

حالا نمیدونم مشکل از چی هست!!!! از سوئیچ از دوربین!!!!

فعلا نمیشه نظر قطعی داد. اما فکر میکنم هم سوییچ سالمه و هم دوربینها!


===================================================================
هرچند با توضیحات مفصل شما برخی نکات روشن شد؛ اما هنوز موفق به فهم کلی اتصالات نشدم! چرا که فی مابین کانکتور RG45 دوربین تا کانکتور روی برد POE از رنگ بندی استاندارد استفاده نشده. لذا اجازه دهید این بخش از سوالات را تقسیم و به مرور عرض کنم تا برایم مفهوم باشد.
1- در تصویر ذیل برای آنکه بهتر متوجه شوم روی هر کانکتور شماره ای گذاشتم. لطفا بفرمایید کانکتور 1 و 2 و 3 هر کدام به کجا وصل است؟

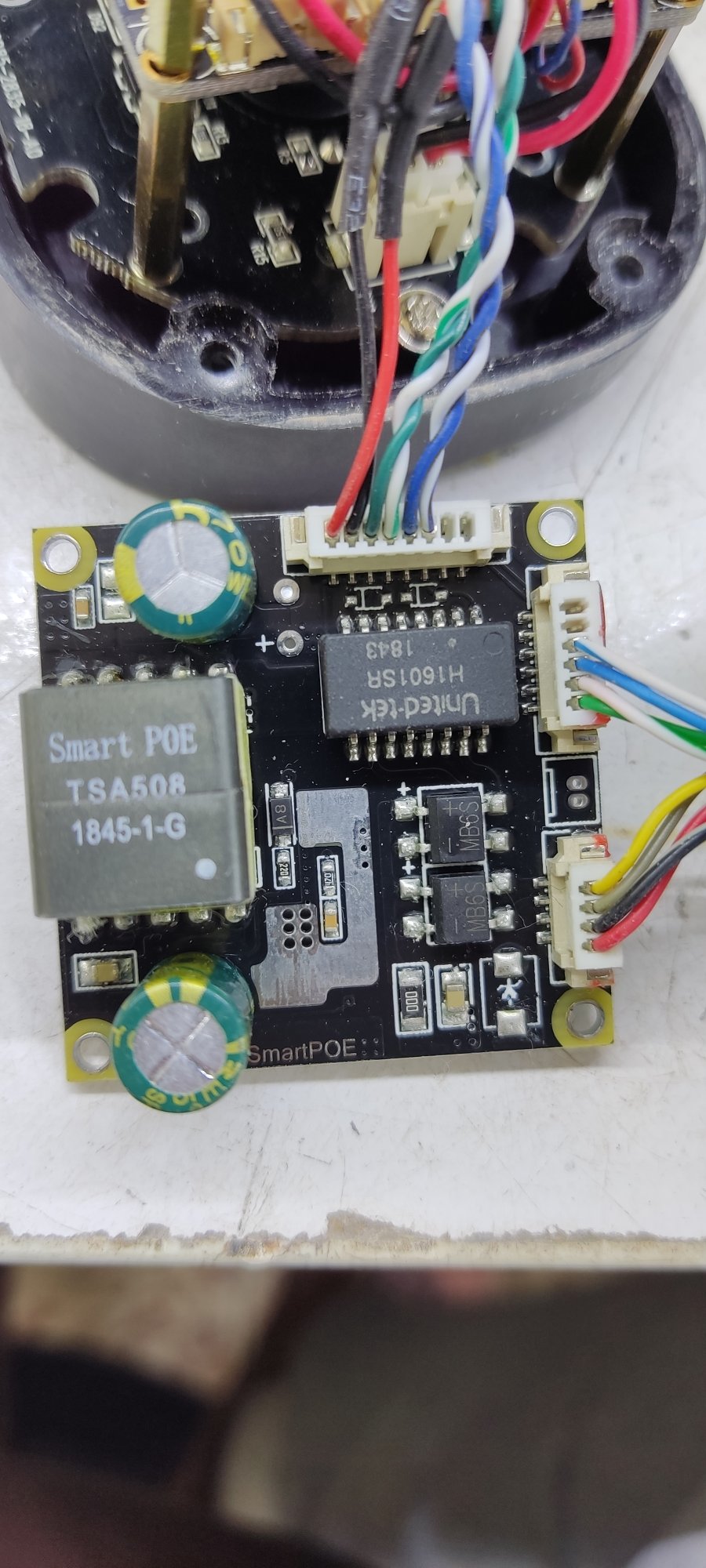

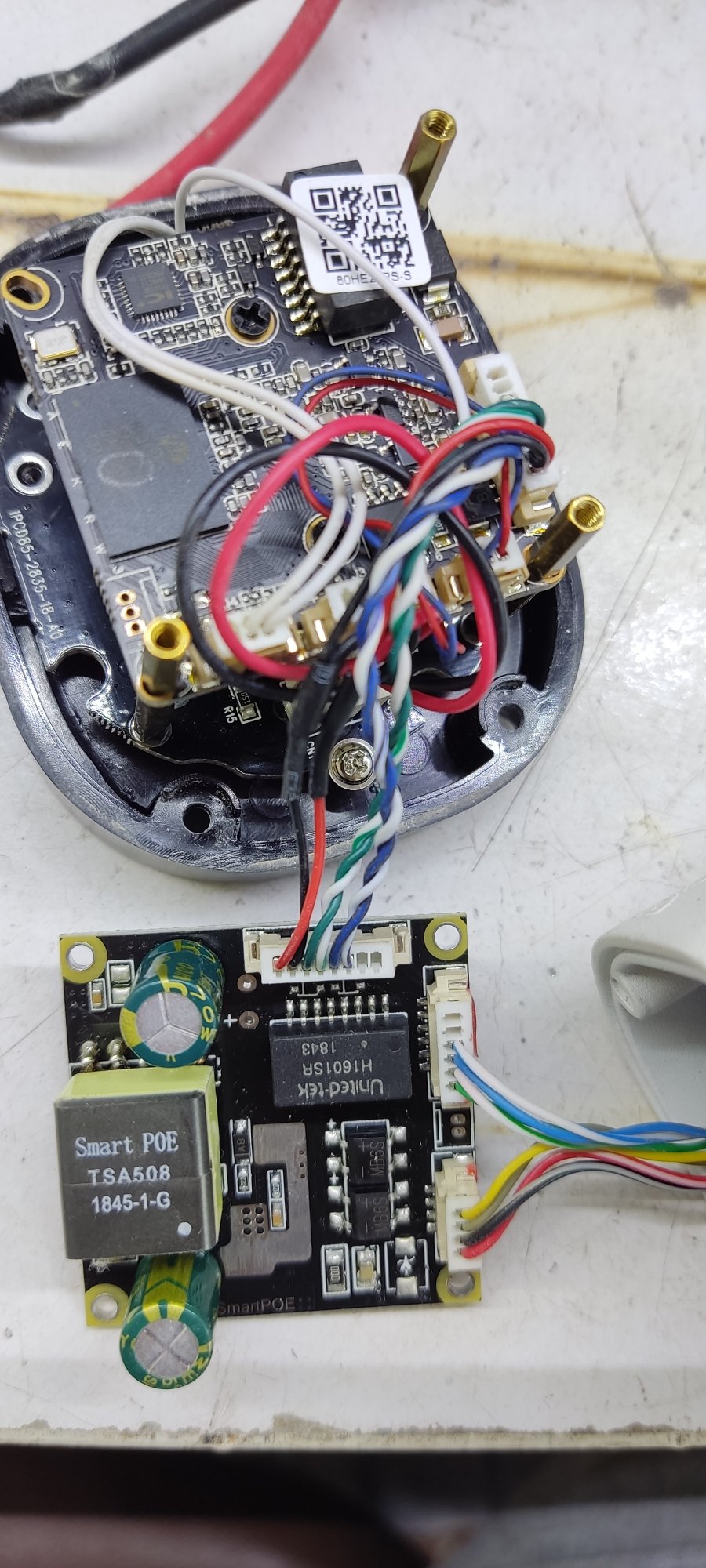

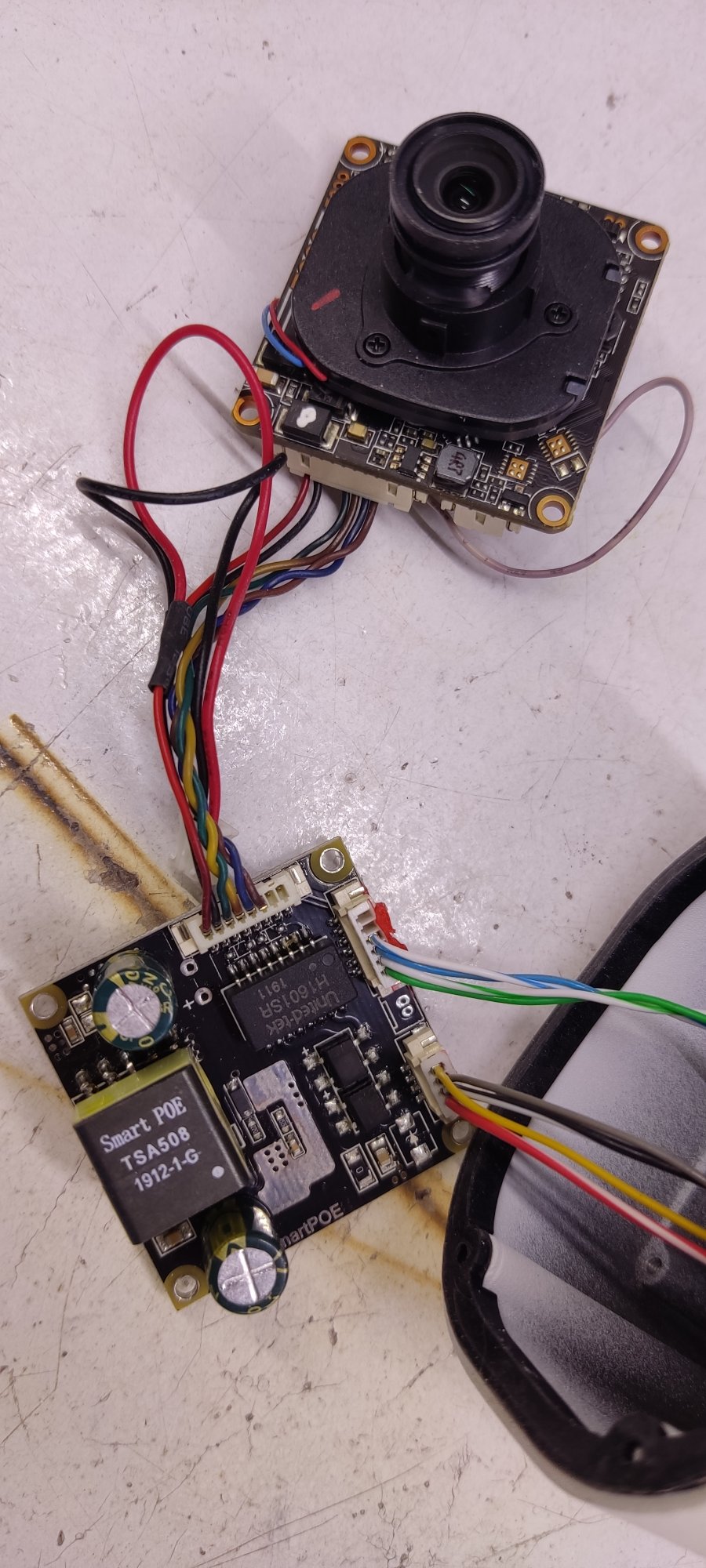

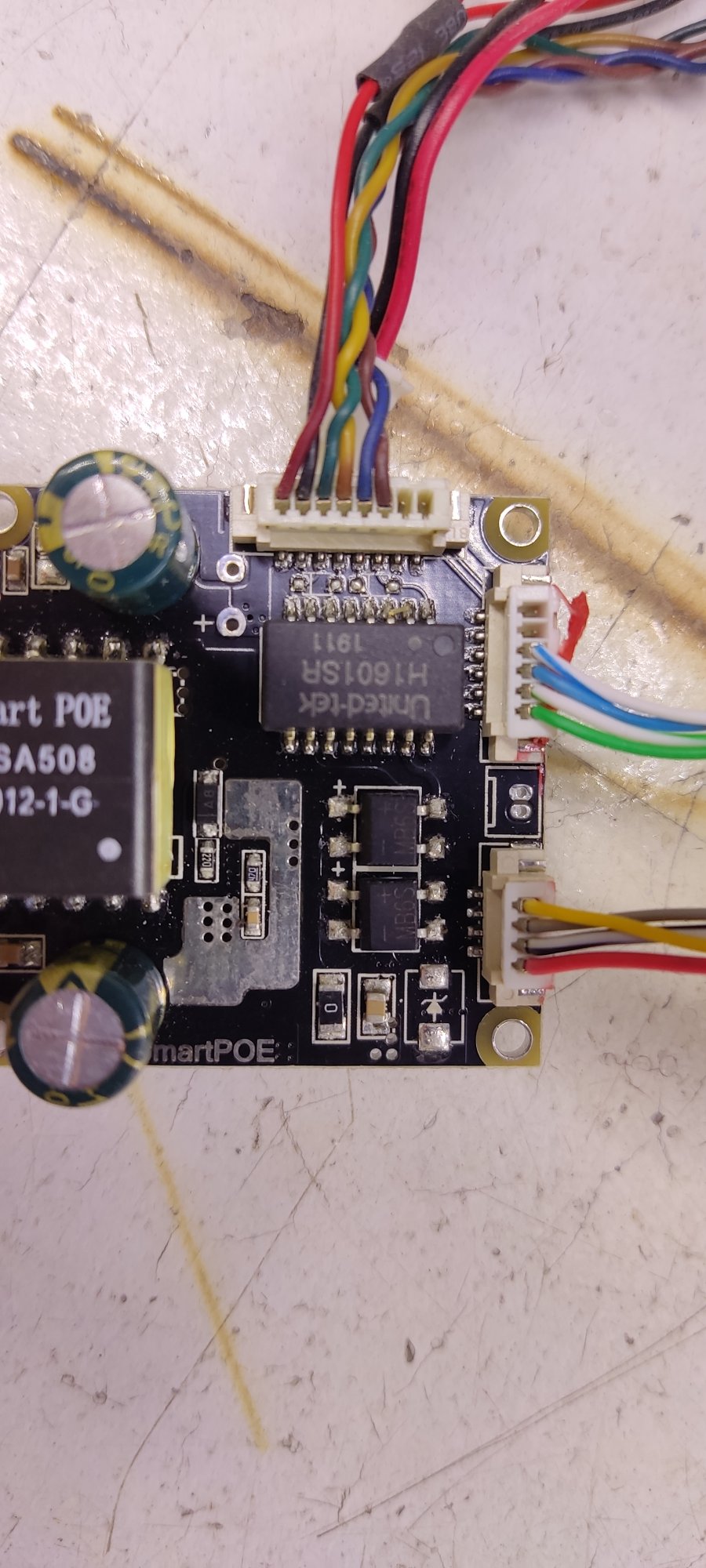

2- کلیه اتصالات دوربین را در جای خود نصب و چند تصویر واضح از آنها ارسال بفرمایید.



[dds1]

وقتی هم با POE کار می‌کنید نباید تغذیه ۱۲ ولت به دوربین وصل باشه.

۱. در اکثر دوربین‌های موجود، اتصال ۱۲ ولت آداپتور و اتصال poe به صورت همزمان هیچ مشکلی ایجاد نمی‌کنه و برد دوربین بهترین منبع را انتخاب می‌کنه.

۲. نشتی خازن صافی و ریپل ولتاژ و به تبع اون نویز منبع تغذیه ورودی هم بی تأثیر نیست و خودم این مورد را روی دوربین‌های هایک‌ویژن تجربه کردم.

۳. یک لامپ ۱۲ ولت را با خروجی poe تست کن ببین میتونه جریان اون را تأمین کنه؟

۴. ممکن هم هست سوئیچ نتونه جریان لازم را تامین کنه و فقط به ولتاژ اکتفا نکن.

موفق باشی



[infoshinfo]

مجدد سلام
ببینید اتصالات دوربین رو درست ترسیم کردم؟



[mr-ha]

سلام. عید شما مبارک

اساسا POE برای بالا بردن سطح امنیت و جلوگیری از حوادث ناخواسته، الگورتیم خاصی برای ارسال ولتاژ روی زوج سیمها داره که خارج از حوصله بحث هست. در مجموع تا وقتی دستگاهی به POE وصل نشود؛ ولتاژ قابل استفاده ای روی زوج سیمها ارسال نمی گردد. ضمن اینکه بر خلاف اینجکتور و POE های متفرقه، معمولا سوییچ ها، قابلیت تشخیص ولتاژ مورد استفاده دستگاه مقابل را دارند و مثلا اگر POE دوربین شما 24 ولت است؛ سوییچ بطور اتوماتیک بجای ارسال 48 یا 55 ولت، ولتاژ 24 ولت را به سیستم متصل می کنند.

فرمودید:

اگر 12 ولت را روی فیش آدابتور دارید؛ (فیش مادگی که آدابتور 12 ولت را به آن متصل می کنید) طبیعی نیست. مسیر اعمال ولتاژ 12 ولت، پشت مسیر POE قرار دارد. در پست 15 از شما سوال کردم: "دیودی که راه میداد و از مدار خارج کردید D1 هست یا D3 ؟"
و شما در پاسخ فرمودید:

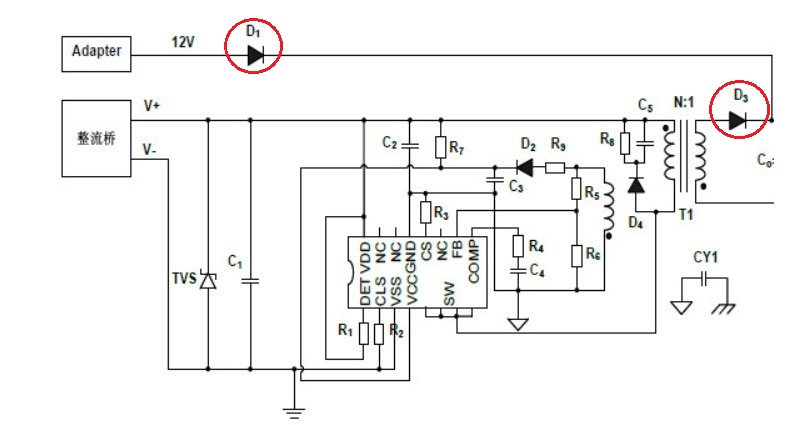

اگر به تصویری که قبلا هم برای شما ارسال کردم دقت بفرمایید. D1 اجازه برگشت ولتاژ 12+ که توسط POE تولید می شود را به مسیر کابل تغذیه ی 12ولت نمی دهد. یعنی وقتی آدابتور 12 ولت به دوربین وصل نیست؛ نباید روی فیش مادگی آدابتور، ولتاژی داشته باشید. مگر اینکه:
1- شما D3 را به اشتباه D1 بیان کرده باشید.
2- یا D1 سوخته است و از هر دو طرف راه میدهد.
3- جهت D1 را اشتباه انداخته باشید.

مشاهده فایل‌پیوست 198479



1- آیا هر دو سوییچ یک مدل و کاملا مشابه است؟
2- مدل هر دو سوییچ را بفرمایید.
3- آیا از یک کابل برای تستِ هر دو سوییچ استفاده کردید و یا هنگام تست با سوییچ دوم، از کابل دیگری استفاده کردید؟ (منظورم کابلی است که بین سوییچ و دوربین استفاده کردید)



فعلا نمیشه نظر قطعی داد. اما فکر میکنم هم سوییچ سالمه و هم دوربینها!


===================================================================
هرچند با توضیحات مفصل شما برخی نکات روشن شد؛ اما هنوز موفق به فهم کلی اتصالات نشدم! چرا که فی مابین کانکتور RG45 دوربین تا کانکتور روی برد POE از رنگ بندی استاندارد استفاده نشده. لذا اجازه دهید این بخش از سوالات را تقسیم و به مرور عرض کنم تا برایم مفهوم باشد.

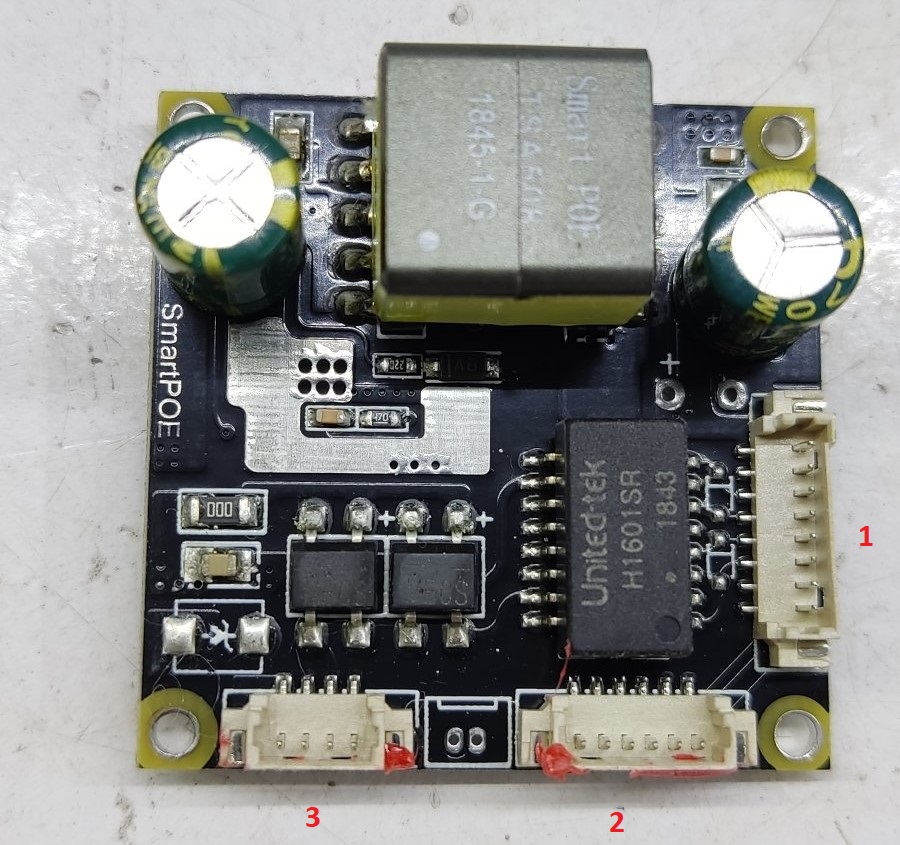

1- در تصویر ذیل برای آنکه بهتر متوجه شوم روی هر کانکتور شماره ای گذاشتم. لطفا بفرمایید کانکتور 1 و 2 و 3 هر کدام به کجا وصل است؟
2- کلیه اتصالات دوربین را در جای خود نصب و چند تصویر واضح از آنها ارسال بفرمایید.

مشاهده فایل‌پیوست 198470

سلام مهندس وقت بخیر،شرمنده دیر جواب میدم،درگیر یه کاری بودم

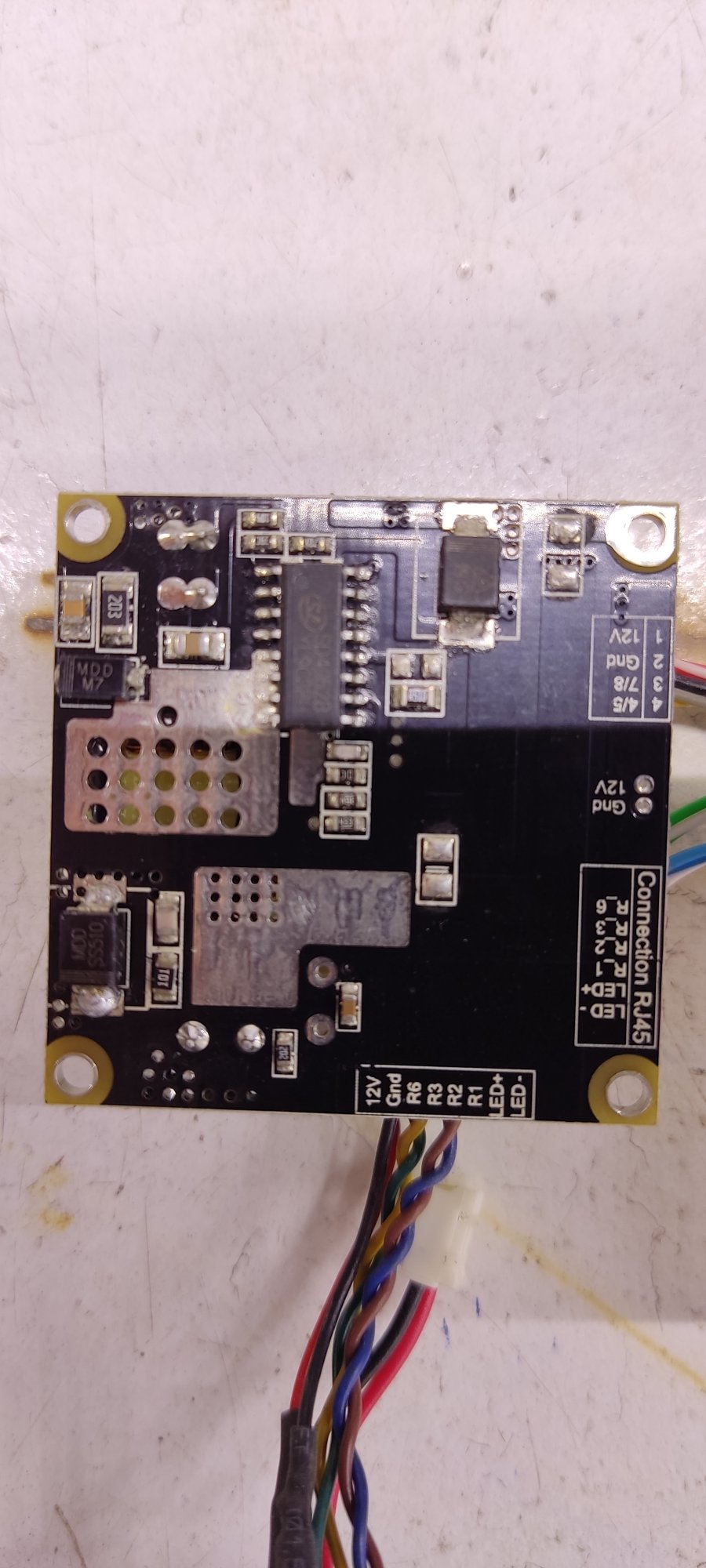

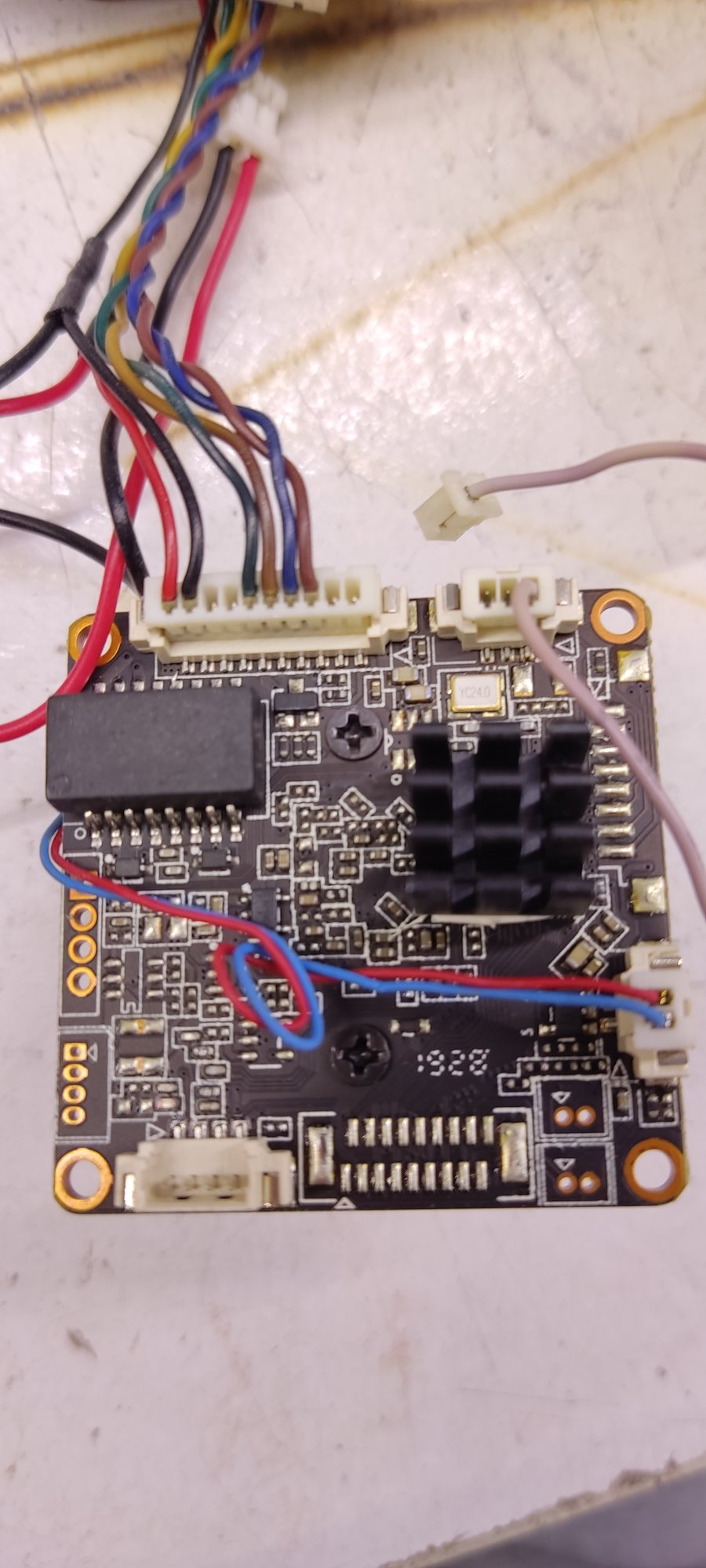

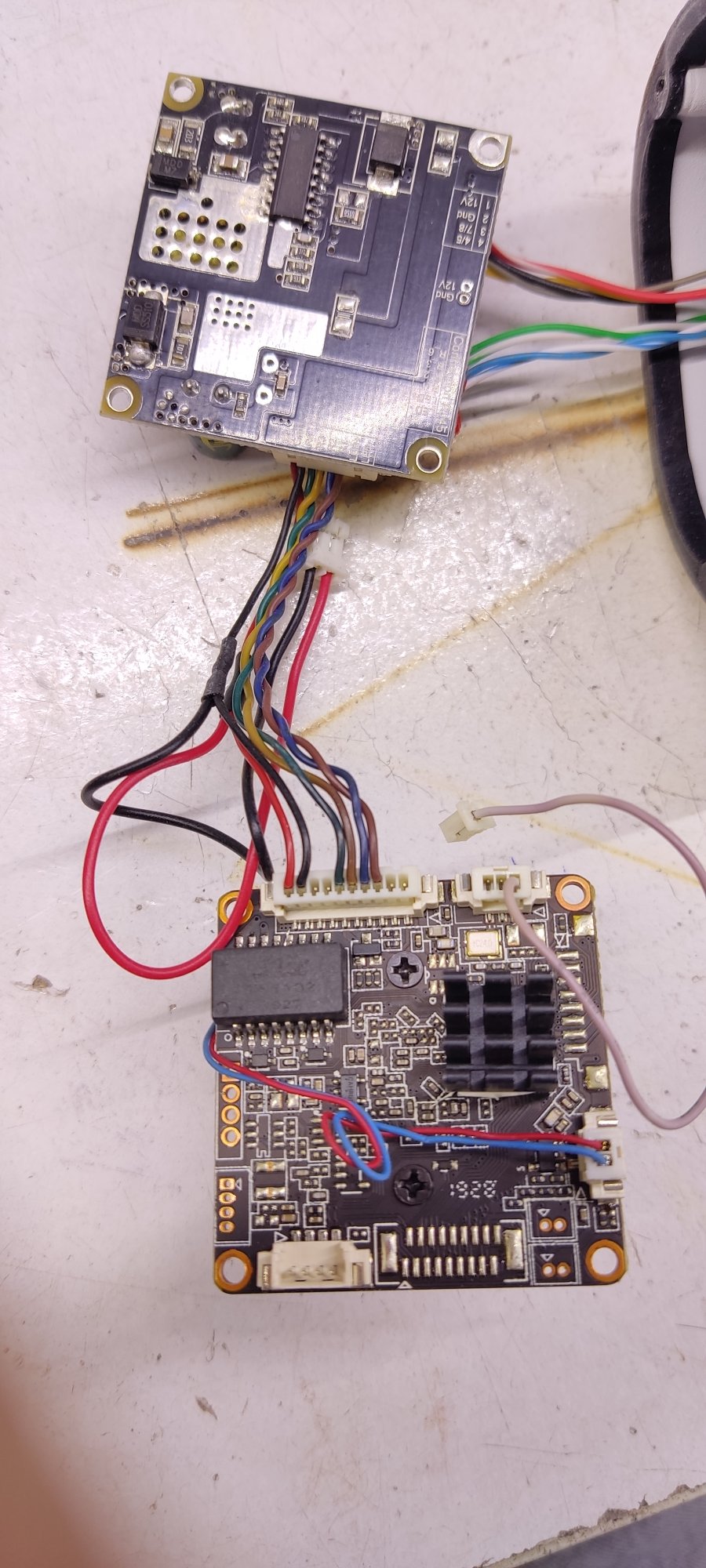

دوباره برد بررسی کردم و یه نقشه کامل کشیدم ازش و پیوست کردم و طبق چیزی که گفتید،شماره گذاری کردم کانکتورهارو و با همون رنگ کابل شبکه هر کابلی رو کشیدم.



[mr-ha]

۱. در اکثر دوربین‌های موجود، اتصال ۱۲ ولت آداپتور و اتصال poe به صورت همزمان هیچ مشکلی ایجاد نمی‌کنه و برد دوربین بهترین منبع را انتخاب می‌کنه.

۲. نشتی خازن صافی و ریپل ولتاژ و به تبع اون نویز منبع تغذیه ورودی هم بی تأثیر نیست و خودم این مورد را روی دوربین‌های هایک‌ویژن تجربه کردم.

۳. یک لامپ ۱۲ ولت را با خروجی poe تست کن ببین میتونه جریان اون را تأمین کنه؟

۴. ممکن هم هست سوئیچ نتونه جریان لازم را تامین کنه و فقط به ولتاژ اکتفا نکن.

موفق باشی

منم احساس میکنم سوئیچ نمیتونه این دوربین روشن کنه



[infoshinfo]

سلام مهندس وقت بخیر،شرمنده دیر جواب میدم،درگیر یه کاری بودم
دوباره برد بررسی کردم و یه نقشه کامل کشیدم ازش و پیوست کردم و طبق چیزی که گفتید،شماره گذاری کردم کانکتورهارو و با همون رنگ کابل شبکه هر کابلی رو کشیدم.

سلام
خوب خدا رو شکر، این نقشه خیلی کار رو راحت کرد و اگر در ابتدا ترسیم کرده بودید؛ زودتر نتیجه می‌گرفتیم. طرح شما منطبق بر نقشه‌ای هست که تو پست 25 خدمتتون ارایه دادم. با این تفسیر که خروجی‌های روی کانکتور شماره 1 رو هم مشخص کردم.
در حقیقت POE شما ولتاژ رو هم، روی زوج دیتا ارسال میکنه (سفید نارنجی، نارنجی و سفید سبز،سبز). و زوج دوم بلا استفاده هست. (سفیدآبی،آبی و سفیدقهوه‌ای،قهوای).
شما باید روی پین‌های R_1, R_2, R_3, R_6 کانکتور شماره دو 50 ولت داشته باشید؛
اما روی پین‌های R1, R2, R3, R6 از کانکتور شماره یک نباید هیچ ولتاژی داشته باشید؛ چرا که قطعه لن‌ترانسفرمر به شماره H1601SR وظیفه تفکیک ولتاژ از دیتا رو انجام میده و هیچ ولتاژی به بخش دیتا منتقل نمیشه.

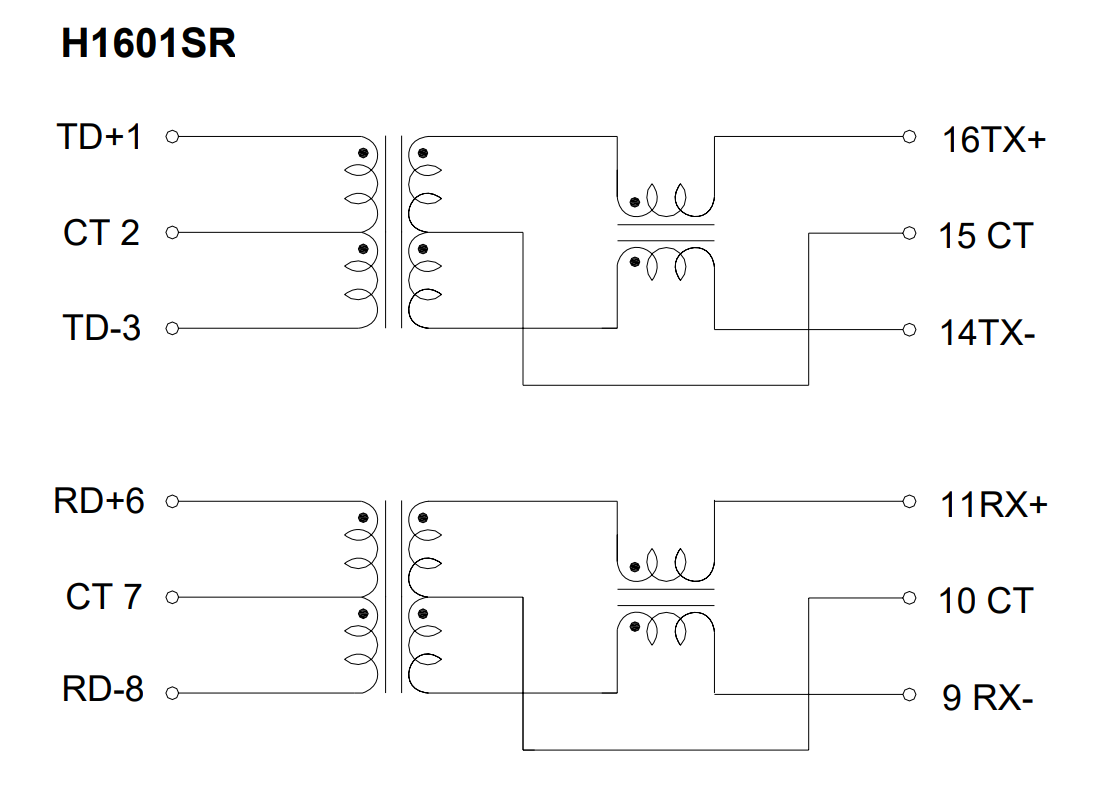

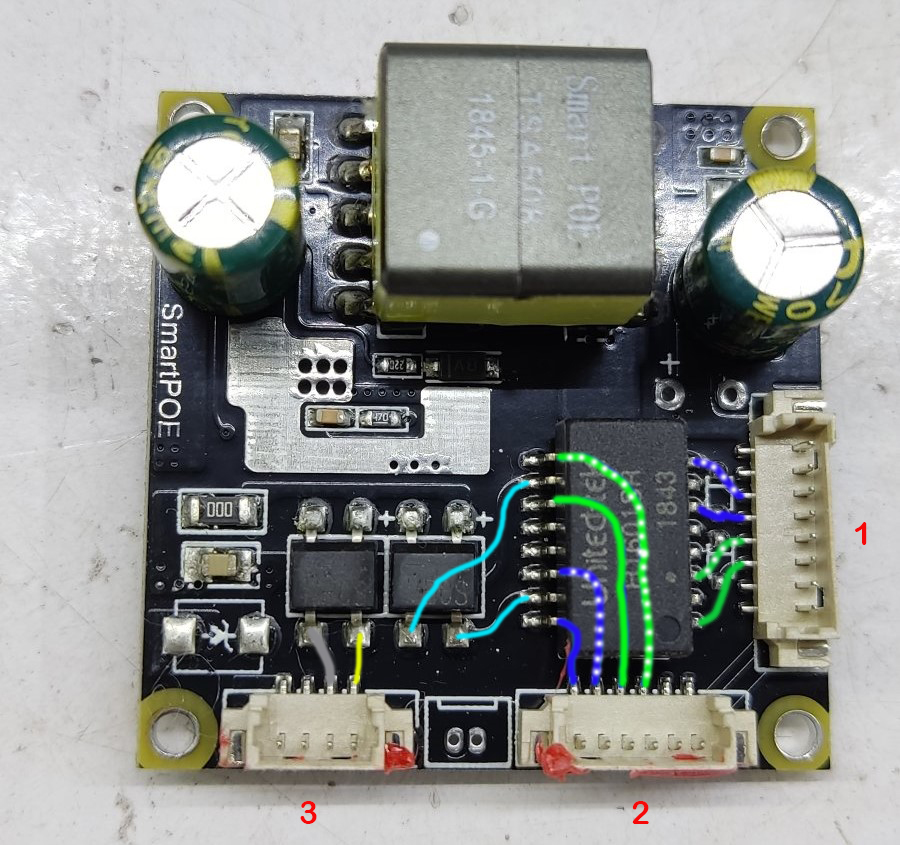

اتصالات لن‌ترانسفرمر و همچنین شماتیک اون رو هم در تصاویر زیر میارم.



[mr-ha]

سلام
خوب خدا رو شکر، این نقشه خیلی کار رو راحت کرد و اگر در ابتدا ترسیم کرده بودید؛ زودتر نتیجه می‌گرفتیم. طرح شما منطبق بر نقشه‌ای هست که تو پست 25 خدمتتون ارایه دادم. با این تفسیر که خروجی‌های روی کانکتور شماره 1 رو هم مشخص کردم.
در حقیقت POE شما ولتاژ رو هم، روی زوج دیتا ارسال میکنه (سفید نارنجی، نارنجی و سفید سبز،سبز). و زوج دوم بلا استفاده هست. (سفیدآبی،آبی و سفیدقهوه‌ای،قهوای).
شما باید روی پین‌های R_1, R_2, R_3, R_6 کانکتور شماره دو 50 ولت داشته باشید؛
اما روی پین‌های R1, R2, R3, R6 از کانکتور شماره یک نباید هیچ ولتاژی داشته باشید؛ چرا که قطعه لن‌ترانسفرمر به شماره H1601SR وظیفه تفکیک ولتاژ از دیتا رو انجام میده و هیچ ولتاژی به بخش دیتا منتقل نمیشه.
اتصالات لن‌ترانسفرمر و همچنین شماتیک اون رو هم در تصاویر زیر میارم.

مشاهده فایل‌پیوست 198566


مشاهده فایل‌پیوست 198567

ممنون بابت پاسخگویی
پین‌های R_1, R_2, R_3, R_6 کانکتور شماره دو 50 ولت داره
پین‌های R1, R2, R3, R6 از کانکتور شماره یک هیچ ولتاژی نداره
جالب اینجاست که با هر دوتا سوئیچ روی پین هایR_1, R_2, R_3, R_6 کانکتور شماره دو،ولتاژ هست ولی با سوئیچ دومی فقط تصویر میده،اما با هر دوتا سوئیچ پینگ میشه دوربین



[infoshinfo]

هرچند پاسخ سوالاتم در پست 23 رو ندادید؛ اما الان میشه تقریبا به یکسری از سوالات و ابهام ها پاسخ داد:

1-

اون دیود شاتکی از هر دوسمت راه میداد که از روی برد برداشتم

به نظرم دلیلش اتصال اشتباه پلاریته مثبت و منفی آداپتور به فیش تغذیه ۱۲ ولت همزمان با روشن بودن POE بوده. تو حالت عادی وقتی شما پلاریته آدابتور رو اشتباه وصل کنید؛ هیچ اتفاقی نمی افته و دوربین هم روشن نمیشه. اما وقتی این کار رو همزمان با روشن بودن POE انجام بدید؛ نتیجه سوختن D1 هست و احتمال آسیب به POE و دوربین.

2-

اخه دوربین با همین مدل سوئیچ تو محل نصب هست
اقا امروز دوباره رفتم دفتر مجدد تست کردم،البته صحبت شما کاملا صحیح بود و مشکل ظاهرا از سوئیچ هست

-جالبه که به همین سوئیچ Poe یه دوربین Ptz پاناسونیک وصله و داره کار میکنه،البته که با همین سوئیچ با نرم افزار که اسکن میکنم دوربین پیدا میکنه ولی باز نمیشه و پینگ نداره

-سوئیچ عوض کردم و دوربین روشن شد،پینگ هم میشه،تصویر هم داره

جالب اینجاست که با هر دوتا سوئیچ روی پین هایR_1, R_2, R_3, R_6 کانکتور شماره دو،ولتاژ هست ولی با سوئیچ دومی فقط تصویر میده،اما با هر دوتا سوئیچ پینگ میشه دوربین

دلیل اینکه عرض کردم مدل POE رو مشخص کنید این بود که وات خروجی اون مشخص بشه و یه محاسبه سر انگشتی کنیم که دوربین پاناسونیک چند وات رو به خودش اختصاص میده و آیا برای دوربین دیگه ای جا داره یا نه. همچنین مشخص کردن POE و کابل مورد استفاده هم در همین راستا بود.
لذا تصور میکنم اگر دوربین پاناسونیک رو از سوییچ قطع کنید، قادر به استفاده از دوربین No Name خواهید بود. و یا اینکه برعکس، دوربین پاناسونیک رو به POE دوم که میتونه دوربین No Name رو پشتیبانی کنه وصل کنید، احتمالا همون مشکل POE اول پیش میاد؟
