مشکل: مشکل در جوشکاری با MMA-270 IGBT

[sajjad.sa]

سلام خدمت اساتید محترم

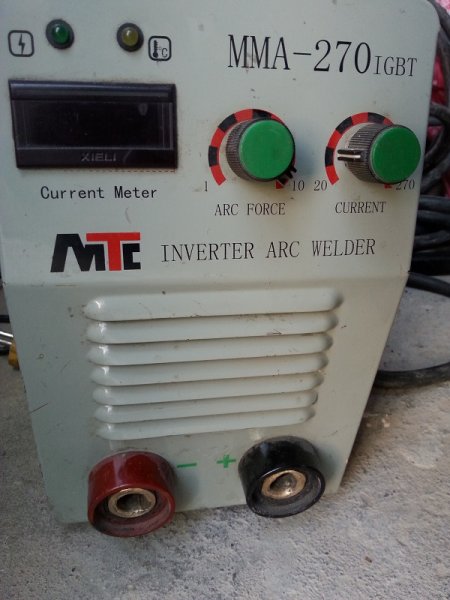

دستگاه MMA-270 رو آوردن برای تعمیر
وقتی آمپر روی 100 باشه در ابتدای جوشکاری با آمپر بالا (حدودا 200) جوشکاری شروع میشه و بعد حدود یک ثانیه کم کم آمپر میاد پایین تا ثابت میشه و با همون آمپر 100 جوشکاری میکنه.
این عمل فقط در جوشکاری رخ میده و تغییری در آمپر نشانگر دیده نمیشه و ولتاژ پایه وسط ولوم ثابته.
آیا این همون Hot Start هستش؟
اگه بله راهی هست که غیرفعالش کرد؟ (به درخواست مشتری)
و اگه مشکل داره میشه راهنمایی کنین

​



[غزال]

دستگاه MMA-270 رو آوردن برای تعمیر
وقتی آمپر روی 100 باشه در ابتدای جوشکاری با آمپر بالا (حدودا 200) جوشکاری شروع میشه و بعد حدود یک ثانیه کم کم آمپر میاد پایین تا ثابت میشه
آیا این همون HotStart هستش؟
اگه بله راهی هست که غیرفعالش کرد؟ (به درخواست مشتری)
و اگه مشکل داره میشه راهنمایی کنین

​

درود

گزارش مبسوطی از وضعیت ولتاژها و حرارت فت ها و اقدامات انجام شده و قطعات تعویضی مرقوم فرمایید.
آیا نزد جوشکار این عیب اتفاق افتاده یا بعد از تعمیر چنین عیبی ظاهر شده ؟
آیا ولتاژ ابتدای پتانسیومتر جریان خودبخود تغییر میکنه (یعنی زمانیکه با آمپر بالا جوش میده و زمانیکه خودش به کمترین آمپر میرسه )

خازنهای ولتاژ 12 بویژه 24 ولت را تست کن

سپاس



[sajjad.sa]

درود

گزارش مبسوطی از وضعیت ولتاژها و حرارت فت ها و اقدامات انجام شده و قطعات تعویضی مرقوم فرمایید.
آیا نزد جوشکار این عیب اتفاق افتاده یا بعد از تعمیر چنین عیبی ظاهر شده ؟

خازنهای ولتاژ 12 بویژه 24 ولت را تست کن

سپاس

با تشکر از پاسخ سریعتون

ایرادش همینه(البته اگه بشه گفت ایراد)
و واسه همین مورد آوردن و ایراد دیگه نداره
حرارت ای جی بی تی ها نرماله و داغ نمیکنن
خازنهای 1000 و 470 رو تست کردم سالم بودن
ولتاژ 300 ولت دارم که هنگام جوشکاری افت پیدا میکنه
ولتاژ رگلاتور 7815 14.7 ولته

دیگه هر ولتاژی رو بفرمایین بنده گزارش میکنم



[sajjad.sa]

آیا ولتاژ ابتدای پتانسیومتر جریان خودبخود تغییر میکنه (یعنی زمانیکه با آمپر بالا جوش میده و زمانیکه خودش به کمترین آمپر میرسه )

ولتاژ پتانسیومتر جریان هیچ تغییری نمیکنه

ببینین
در ابتدای جوشکاری
مثلا میخوام با آمپر 100 جوش بزنم آمپر به طور موقت افزایش پیدا میکنه و جوشکاری با آمپر بالاتر شروع میشه و با ادامه جوشکاری جریان به 100 دلخواه من میرسه

یه همچین اتفاقی تو اینورتر های دارای امکان hot start اتفاق میفته ولی تو این ترانس اسمی از این قابلیت برده نشده
و الان نمیدونم این یه اشکاله یا یه قابلیت
به هر حال باب میل مشتری نیست!!!

Hot start: This is the temporary increase of the output current (0,5s) during the start of a weld, this helps ignite the arc quickly and reliably. Hot Start provides excellent arc ignition without the electrode sticking and avoiding any metallurgical default in the weld.

و اگه اشکاله میخوام رفعش کنم و اگه امکانه غیرفعالش کنم. (البته با کمک شما)



[غزال]

ولتاژ پتانسیومتر جریان هیچ تغییری نمیکنه

ببینین
در ابتدای جوشکاری
مثلا میخوام با آمپر 100 جوش بزنم آمپر به طور موقت افزایش پیدا میکنه و جوشکاری با آمپر بالاتر شروع میشه و با ادامه جوشکاری جریان به 100 دلخواه من میرسه

یه همچین اتفاقی تو اینورتر های دارای امکان hot start اتفاق میفته ولی تو این ترانس اسمی از این قابلیت برده نشده
و الان نمیدونم این یه اشکاله یا یه قابلیت
به هر حال باب میل مشتری نیست!!!

Hot start: This is the temporary increase of the output current (0,5s) during the start of a weld, this helps ignite the arc quickly and reliably. Hot Start provides excellent arc ignition without the electrode sticking and avoiding any metallurgical default in the weld.

و اگه اشکاله میخوام رفعش کنم و اگه امکانه غیرفعالش کنم. (البته با کمک شما)

درود

چنین قابلیتی نداریم که ابتدا با جریان بالا جوش بده و سپس به جریان دلخواه برسه

پاسخ منو ندادی
هر چند تا ولتاژ و رگلاتور داره ولتاژشون را اعلام کن 24 ولت و 12 ولت و غیره

ابتدا ولتمتر را به سر وسط پتاسیومتر جریان متصل کن و سپس روشن کن ببین از ابتدای جوشکاری تا زمانیکه آمپر کم و نرمال میشه آیا ولتاژ ولتمتر تغییر میکنه ؟
و اگه آی سی 3140 داره تست فوق را روی پایه 6 این آی سی انجام بده و ببین ولتاژش تغییر میکنه ؟ ( خیلی ناچیز )

چطور میفهمی آمپر کم میشه شاید اینطور تصور میکنی
چه زمانی طول میکشه که آمپر نرمال بشه ؟
اگر ابتدا آمپر نرمال و سپس غیرعادی بشه یا اگر ابتدا کمتر از مقدار واقعی و سپس نرمال میشد قابل هضم بود ولی حالت معگوسی که میگی ابتدا بیش از نرمال و بیش از آمپر انتخابی باشه و بعدا نرمال بشه ، منطقی و معقول بنظر نمیرسه و لذا شاید اشتباه میکنی .
چون صدمه ای که موجب این عیب بشه قابل تصور نیست .

سپاس



[sajjad.sa]

درود

چنین قابلیتی نداریم که ابتدا با جریان بالا جوش بده و سپس به جریان دلخواه برسه

پاسخ منو ندادی
هر چند تا ولتاژ و رگلاتور داره ولتاژشون را اعلام کن 24 ولت و 12 ولت و غیره

ابتدا ولتمتر را به سر وسط پتاسیومتر جریان متصل کن و سپس روشن کن ببین از ابتدای جوشکاری تا زمانیکه آمپر کم و نرمال میشه آیا ولتاژ ولتمتر تغییر میکنه ؟
و اگه آی سی 3140 داره تست فوق را روی پایه 6 این آی سی انجام بده و ببین ولتاژش تغییر میکنه ؟ ( خیلی ناچیز )

چطور میفهمی آمپر کم میشه شاید اینطور تصور میکنی
چه زمانی طول میکشه که آمپر نرمال بشه ؟
اگر ابتدا آمپر نرمال و سپس غیرعادی بشه یا اگر ابتدا کمتر از مقدار واقعی و سپس نرمال میشد قابل هضم بود ولی حالت معگوسی که میگی ابتدا بیش از نرمال و بیش از آمپر انتخابی باشه و بعدا نرمال بشه ، منطقی و معقول بنظر نمیرسه و لذا شاید اشتباه میکنی .
چون صدمه ای که موجب این عیب بشه قابل تصور نیست .

سپاس

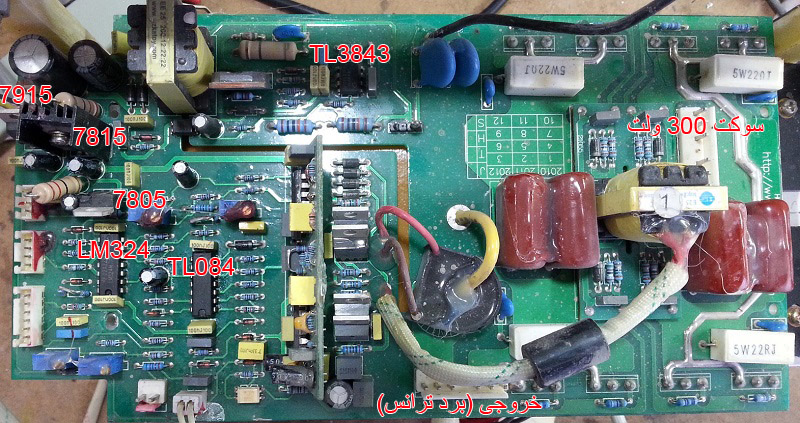

رگولاتور 7805 ورودی 20.7 خروجی 4.9
رگولاتور 7815 ورودی 21.1 خروجی 14.7
پایه وسط پتانسیومتر 0 الی 4.5
پایه کناری پتانسیومتر یکی 0 و اون یکی با یک مقاومت 1.8 کیلو اهمی به برد وصل شده, روی برد 14.1 و روی پتانسیومتر 4.5 و ثابت میباشد
سوکت 24 ولت دارای ولتاژ 26.1 میباشد
سوکت 300 ولت دارای 304 ولت که هنگام جوشکاری افت میکنه
خروجی ترانس 70 ولته

همونطور که گفتم در طول جوشکاری ولتاژ پتانسیومتر تغییری نمیکند

آی سی 3140 نداره
روی برد عمودی دو ای سی TL084 و KA3846 قرار دارد

استاد آمپر به طور محسوس بالاست و بعد نرمال میشه
یعنی تغییر بدون هیچ وسیله ای کاملا محسوسه
ولی اگه لازم میدونین فردا با کلمپ متر اندازه گیری میکنم

حدود یک تا دو ثانیه طول میکشه تا نرمال بشه



[غزال]

رگولاتور 7805 ورودی 20.7 خروجی 4.9
رگولاتور 7815 ورودی 21.1 خروجی 14.7
پایه وسط پتانسیومتر 0 الی 4.5
پایه کناری پتانسیومتر یکی 0 و اون یکی با یک مقاومت 1.8 کیلو اهمی به برد وصل شده, روی برد 14.1 و روی پتانسیومتر 4.5 و ثابت میباشد
سوکت 24 ولت دارای ولتاژ 26.1 میباشد
سوکت 300 ولت دارای 304 ولت که هنگام جوشکاری افت میکنه
خروجی ترانس 70 ولته

همونطور که گفتم در طول جوشکاری ولتاژ پتانسیومتر تغییری نمیکند

آی سی 3140 نداره
روی برد عمودی دو ای سی TL084 و KA3846 قرار دارد

استاد آمپر به طور محسوس بالاست و بعد نرمال میشه
یعنی تغییر بدون هیچ وسیله ای کاملا محسوسه
ولی اگه لازم میدونین فردا با کلمپ متر اندازه گیری میکنم

حدود یک تا دو ثانیه طول میکشه تا نرمال بشه

مشاهده فایل‌پیوست 113409

درود

جریان و زمان مربوطه را اندازه گیری و اعلام کن.
با کمترین آمپر هم تست کن
البته لحظه اول که الکترود یک لحظه اتصال کوتاهه مهم نیست و بدیهی است که جریان این لحظه متفاوته جریان پس از قوس ملاکه

سپاس



[sajjad.sa]

درود

جریان و زمان مربوطه را اندازه گیری و اعلام کن.
با کمترین آمپر هم تست کن
البته لحظه اول که الکترود یک لحظه اتصال کوتاهه مهم نیست و بدیهی است که جریان این لحظه متفاوته جریان پس از قوس ملاکه

سپاس

بسیار ممنون از پیگیری و پاسخ گوییتون

تست کردم
جوشکاری با آمپر اولیه حدود 200 شروع میشه و 3 تا 3.5 ثانیه طول میکشه تا آمپر نرمال بشه

آمپر روی 50 تنظیم کردم
در لحظه اولیه آمپر به 200 رسید بعد کم کم در طول 3.5 ثانیه آمپر پایین اومد تا در انتهای 3.5 ثانیه آمپر در 54 ثابت شد

این امر از جوش معلومه
در ابتدا با شدت بیشتری عمل ذوب کردن الکترود صورت گرفته و در انتهای جوش کمتر از ابتدای اونه



[غزال]

بسیار ممنون از پیگیری و پاسخ گوییتون

تست کردم
جوشکاری با آمپر اولیه حدود 200 شروع میشه و 3 تا 3.5 ثانیه طول میکشه تا آمپر نرمال بشه

آمپر روی 50 تنظیم کردم
در لحظه اولیه آمپر به 200 رسید بعد کم کم در طول 3.5 ثانیه آمپر پایین اومد تا در انتهای 3.5 ثانیه آمپر در 54 ثابت شد

این امر از جوش معلومه
در ابتدا با شدت بیشتری عمل ذوب کردن الکترود صورت گرفته و در انتهای جوش کمتر از ابتدای اونه
مشاهده فایل‌پیوست 113418

درود

عزیزم اینگونه قرائن و شواهد دلیل قاطع نیست
بنظر من داغ شدن الکترود که موجب تغییر حالت جوشکاری میشه بعنوان عیب دستگاه محسوب میکنی
البته داغ شدن الکترود تاثیر کمی در آمپر هم داره
تصویر ارسالی دلیل 200 آمپر ابتدایی و 50 آمپر پس از 3 ثانیه نیست .
ولی در هر صورت باید با آمپرمتر مطمئن بشی ( آمپر ورودی هم مشخص میکنه )

سپاس



[غزال]

درود

با حداقل آمپر جوشکاری کن و نتیجه را اعلام کن .

سپاس
