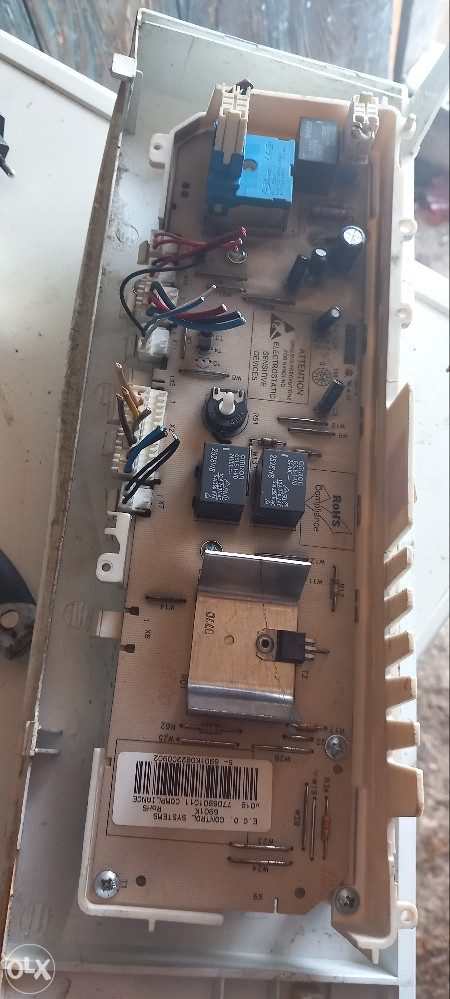

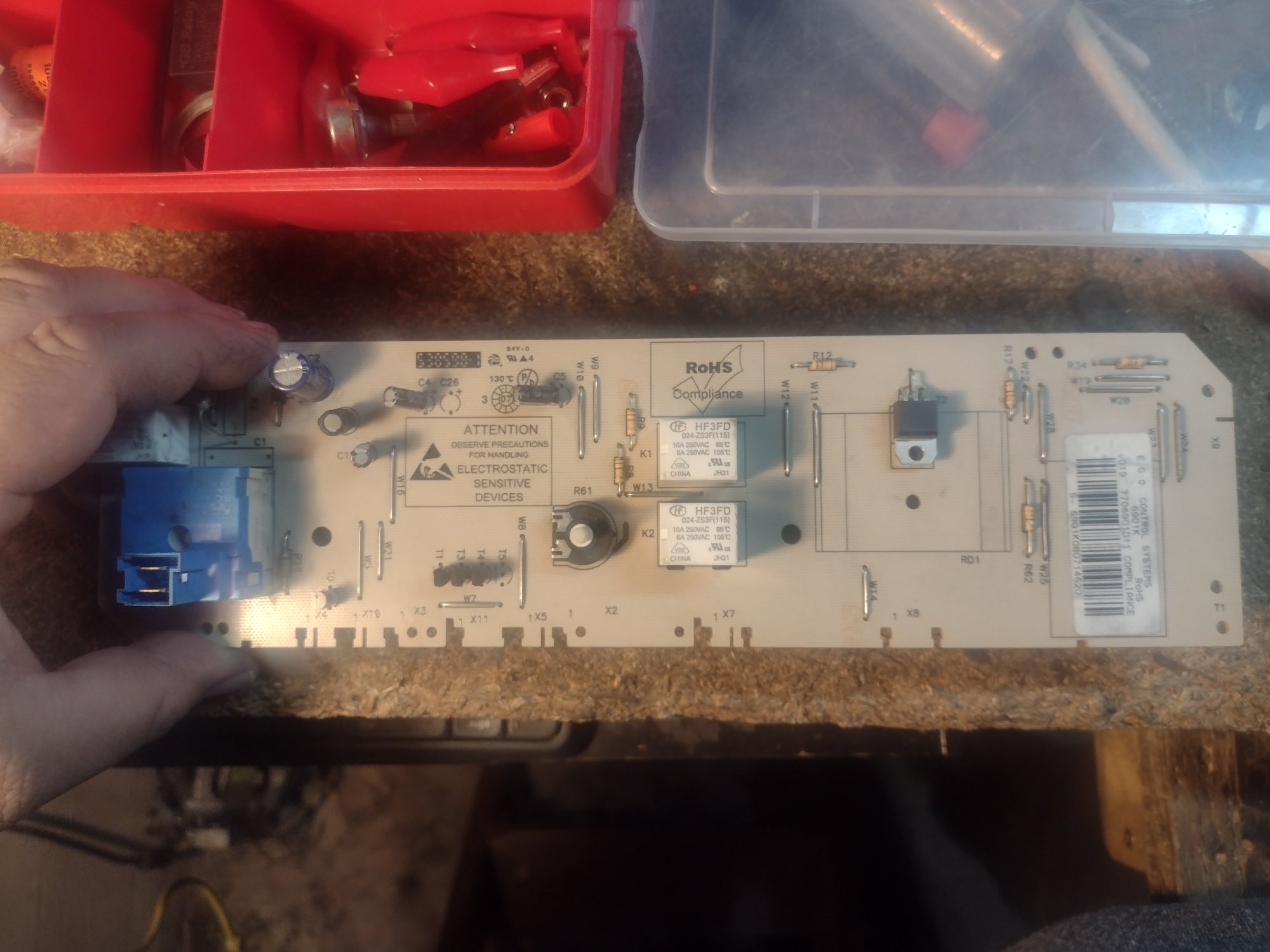

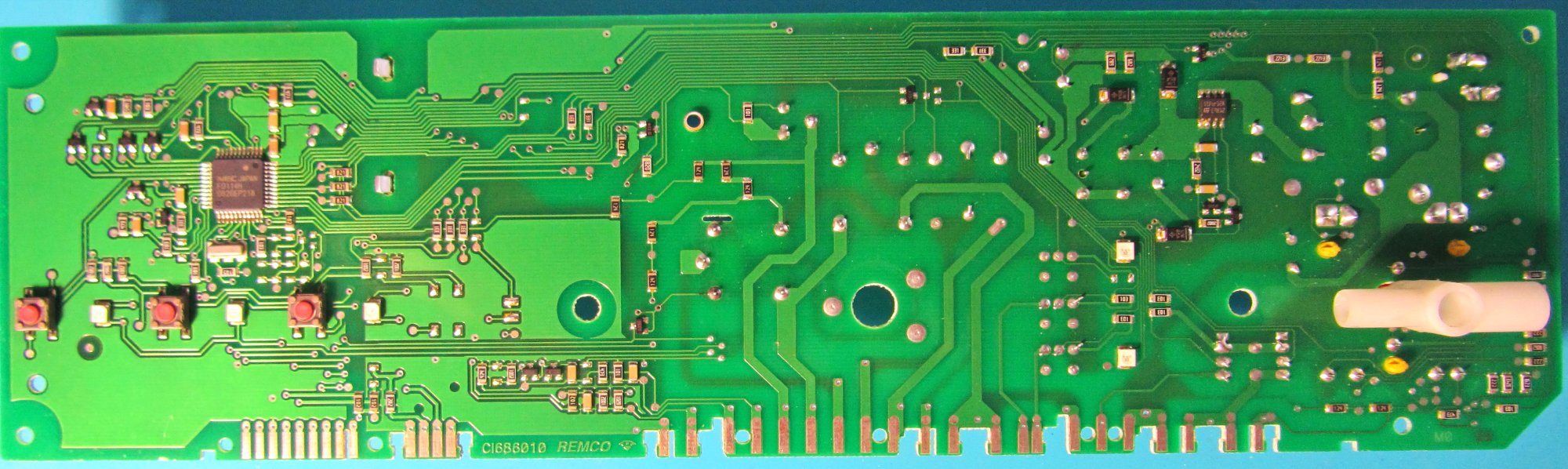

با سلام اجازه بدید بیشتر بررسی کنم ولی همانطور که میبینید در روی برد دو عدد خازن شیمیایی و یک سیم‌پیچ در وسط هست، خروجی یکی از این خازن ها به ورودی یک رگلاتور 5 ولت وصل میشه، شما تغذیه 24 رو با رعایت قطبیت به این ورودی رگلاتور وصل خواهید کرد، اما در ابتدا از 24 بودن ولتاژ بوبین رله ها مطمئن شوید.
با سلام اجازه بدید بیشتر بررسی کنم ولی همانطور که میبینید در روی برد دو عدد خازن شیمیایی و یک سیم‌پیچ در وسط هست، خروجی یکی از این خازن ها به ورودی یک رگلاتور 5 ولت وصل میشه، شما تغذیه 24 رو با رعایت قطبیت به این ورودی رگلاتور وصل خواهید کرد، اما در ابتدا از 24 بودن ولتاژ بوبین رله ها مطمئن شوید.

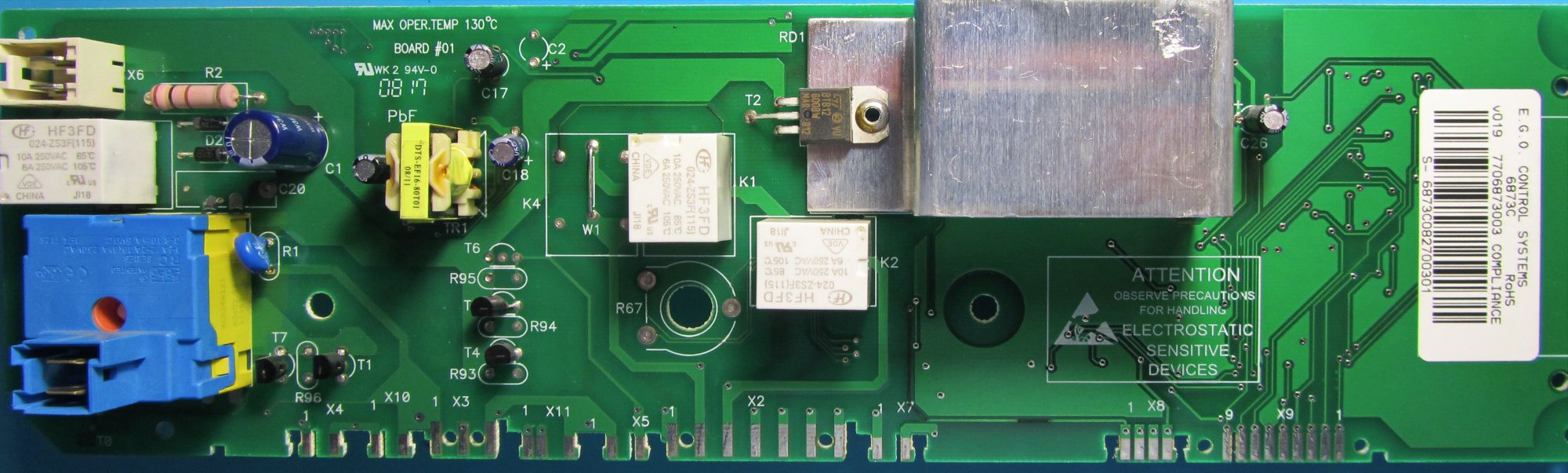

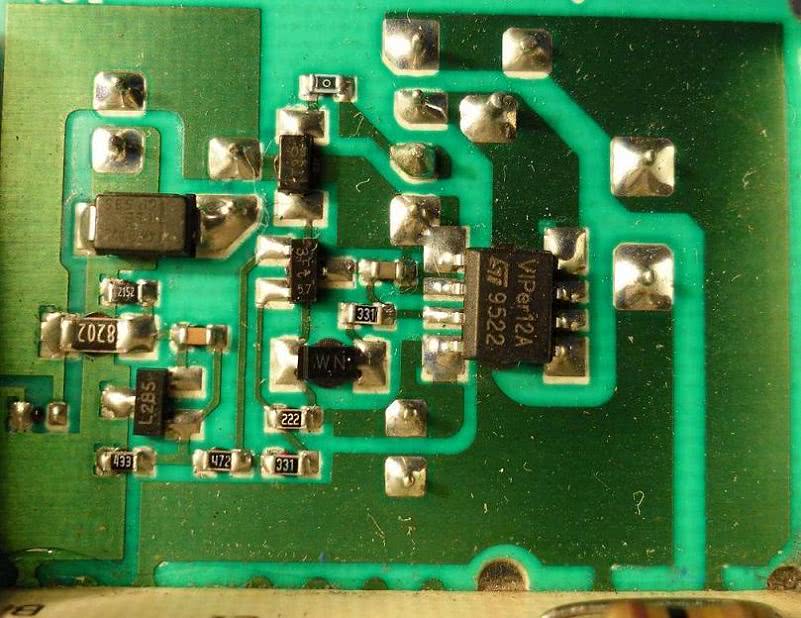

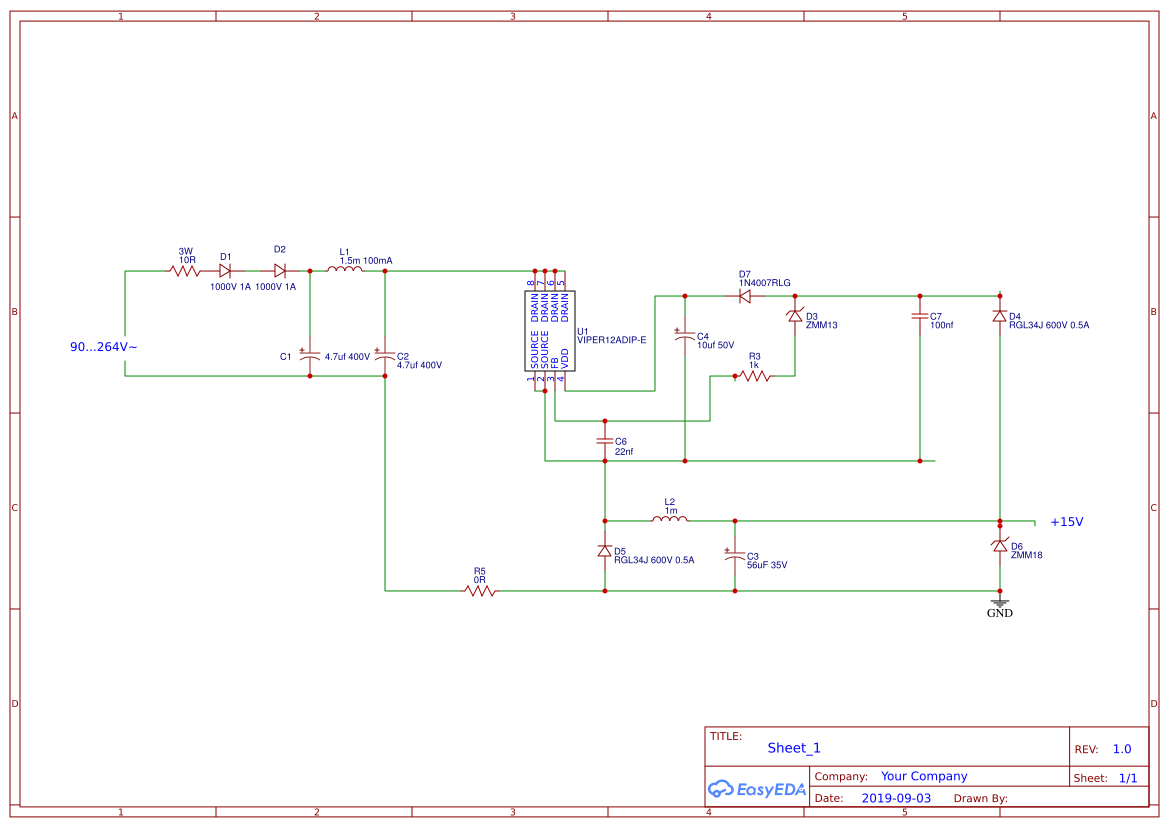

با سلام، بنظر میرسد همکار تعمیرکار قبلی سه عدد خازن شیمیایی را حذف کرده که باید جایگزین کنید، C5 خروجی رگولاتور برای ثبات کار آن واجب است، C4 همان جایی است که باید ولتاژ 24 را به آن اعمال کنید اما با رعایت صحیح پلاریته. چون با توجه به خاصیت این نوع مدار Buck در سمت خازن 400 ولت مشاهده می کنید که نود Null منفی در نظر گرفته شده اما در سمت ولتاژ کاهش یافته همان نود Null تبدیل به شاسی مثبت شده است، پس باید نهایت احتیاط را نمود. خازن C26 هم بنظر میرسد ورودی رگولاتور باشد.
