با سلام تدمت استادین عزیز یک برد لباس شویی برام اوردن که قبلا همکار عزیزی قسمت تغذیه رو داغون کرده وروشن نمیشه.ممنون میشم اگر کسی میتونه کمک کنه براش تغذیه کمکی بزارم که راه بیفته راهنمایی کنه
ممنون میشم راه نماییم کنید ۲۴ولت کدوم قسمت مدار بزنم

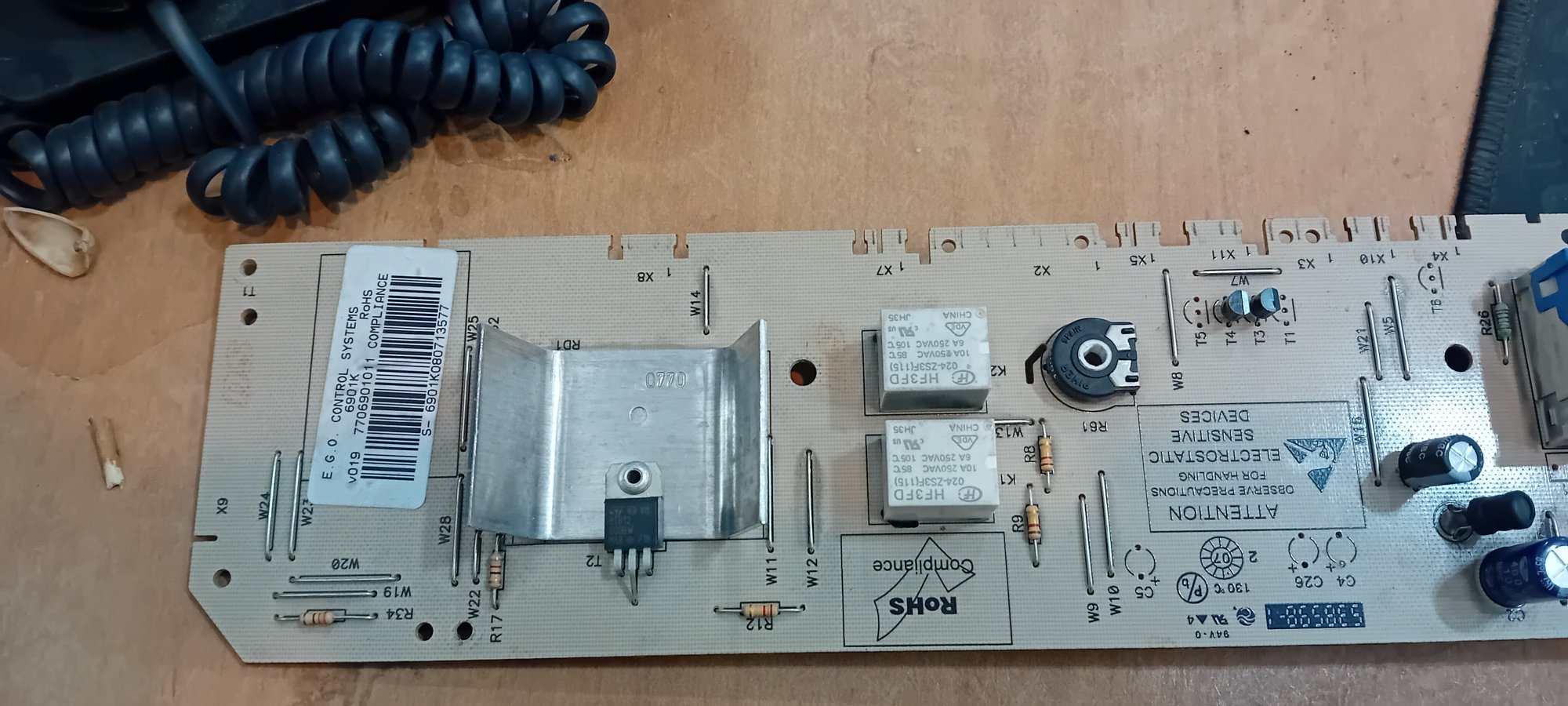

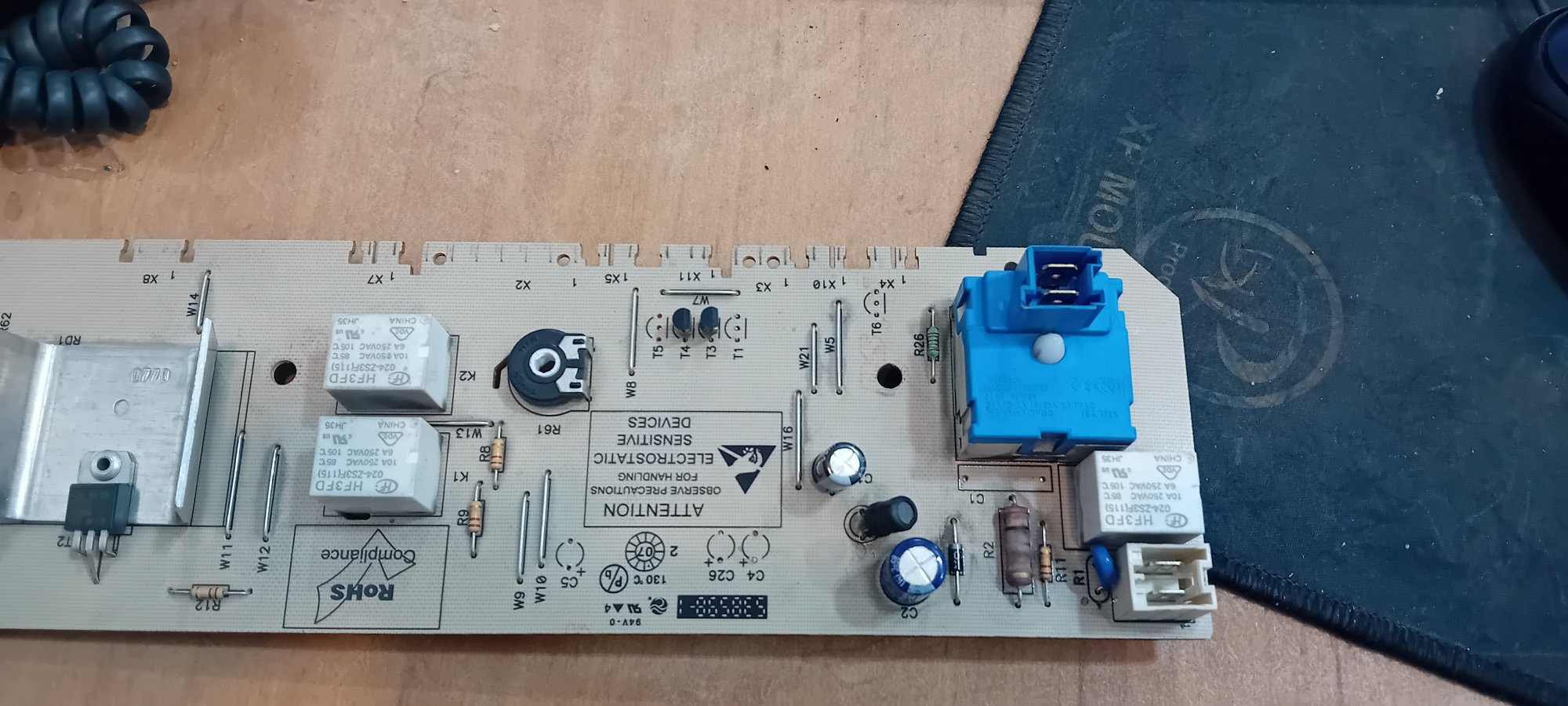

با سلام اجازه بدید بیشتر بررسی کنم ولی همانطور که میبینید در روی برد دو عدد خازن شیمیایی و یک سیم‌پیچ در وسط هست، خروجی یکی از این خازن ها به ورودی یک رگلاتور 5 ولت وصل میشه، شما تغذیه 24 رو با رعایت قطبیت به این ورودی رگلاتور وصل خواهید کرد، اما در ابتدا از 24 بودن ولتاژ بوبین رله ها مطمئن شوید.

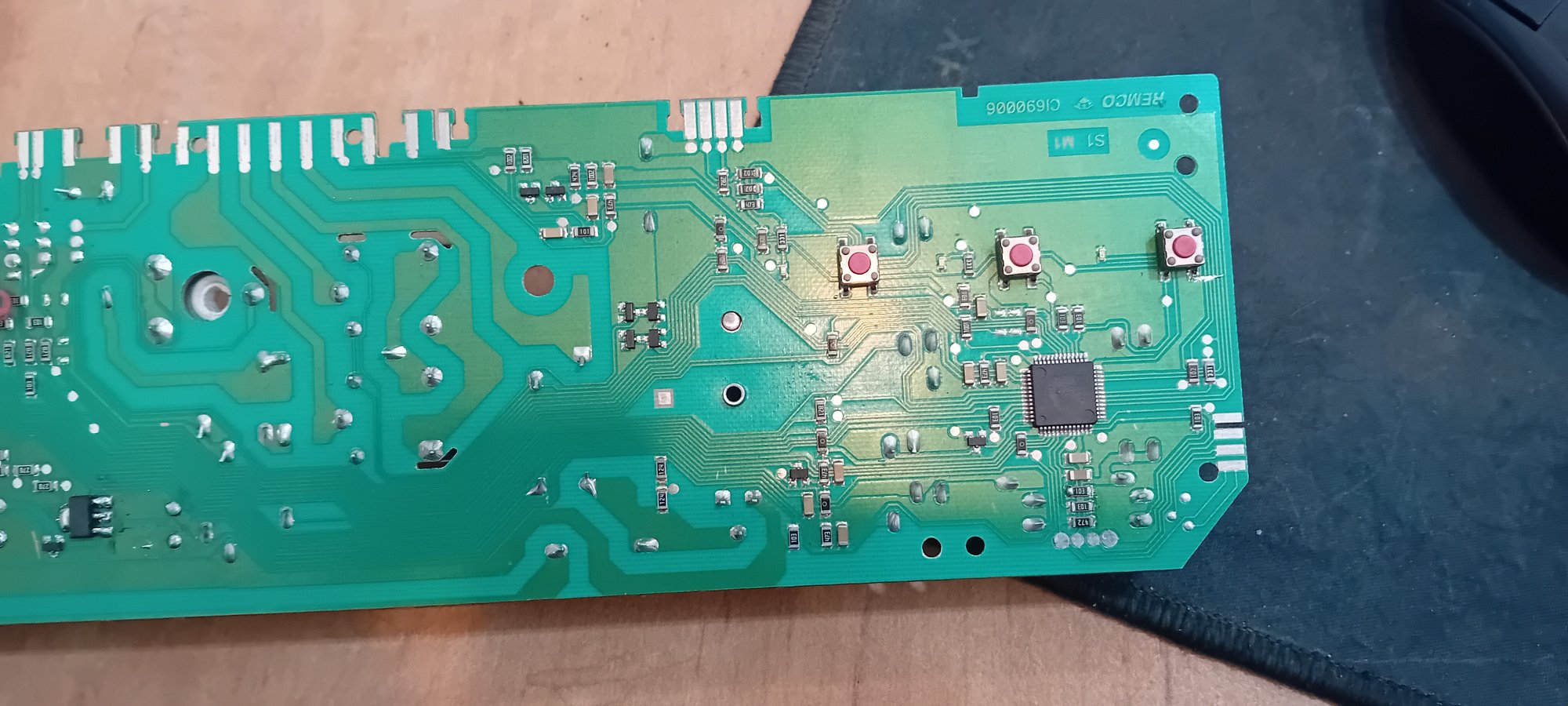

این قطعه در واقع میکروکنترلر هست که باید با تغذیه 5 ولت راه اندازی بشه، يعنی قبلش یک رگولاتور داریم.

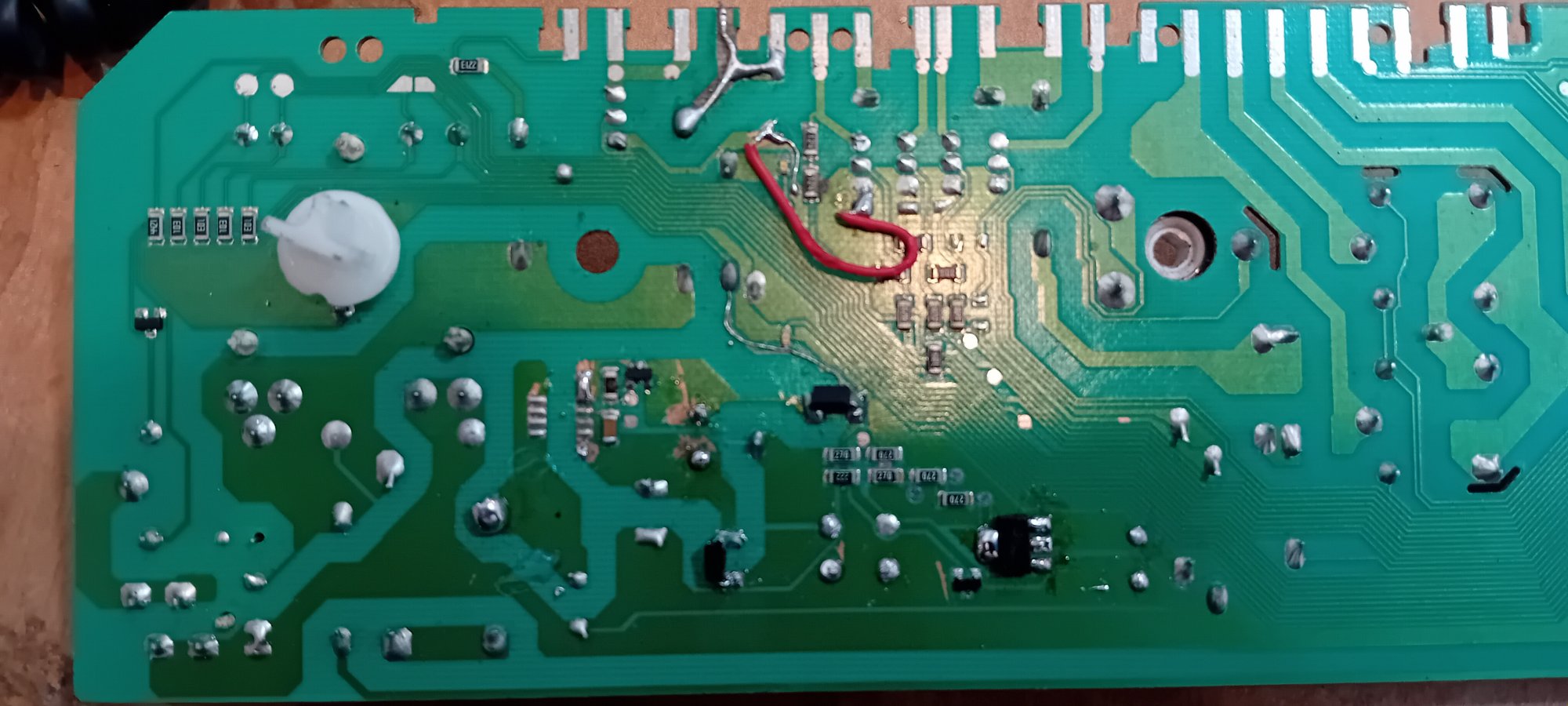

بهتر هست آی سی خودش را پیدا کنید و راه اندازیش کنید،چون سیستم تغذیه این نوع از بردها به شکلی طراحی شده که شاسی قسمت اولیه و ثانویه تغذیه یکی هست،به عبارتی از پالس های ولتاژ متناوب اولیه در قسمت کنترل استفاده میشه،پس اگر قراره تغذیه ای جایگزین بشه،باید این مسئله هم مد نظر داشته باشید
