مشکل تصویر ندادن لپ تاپacer aspire E1 v5we2

mr-ha

کاربر vip
vip
کاربر
2014-06-17
256
80
تست بوق تو این محیط جواب نمیده.
کد آیسی اثرهال رو بگید‌.
ضمنا تصویری ارسال نشده
کد ای سی :x321
خوب اون مقاومت R4،مقاومتش صفر هست؟؟

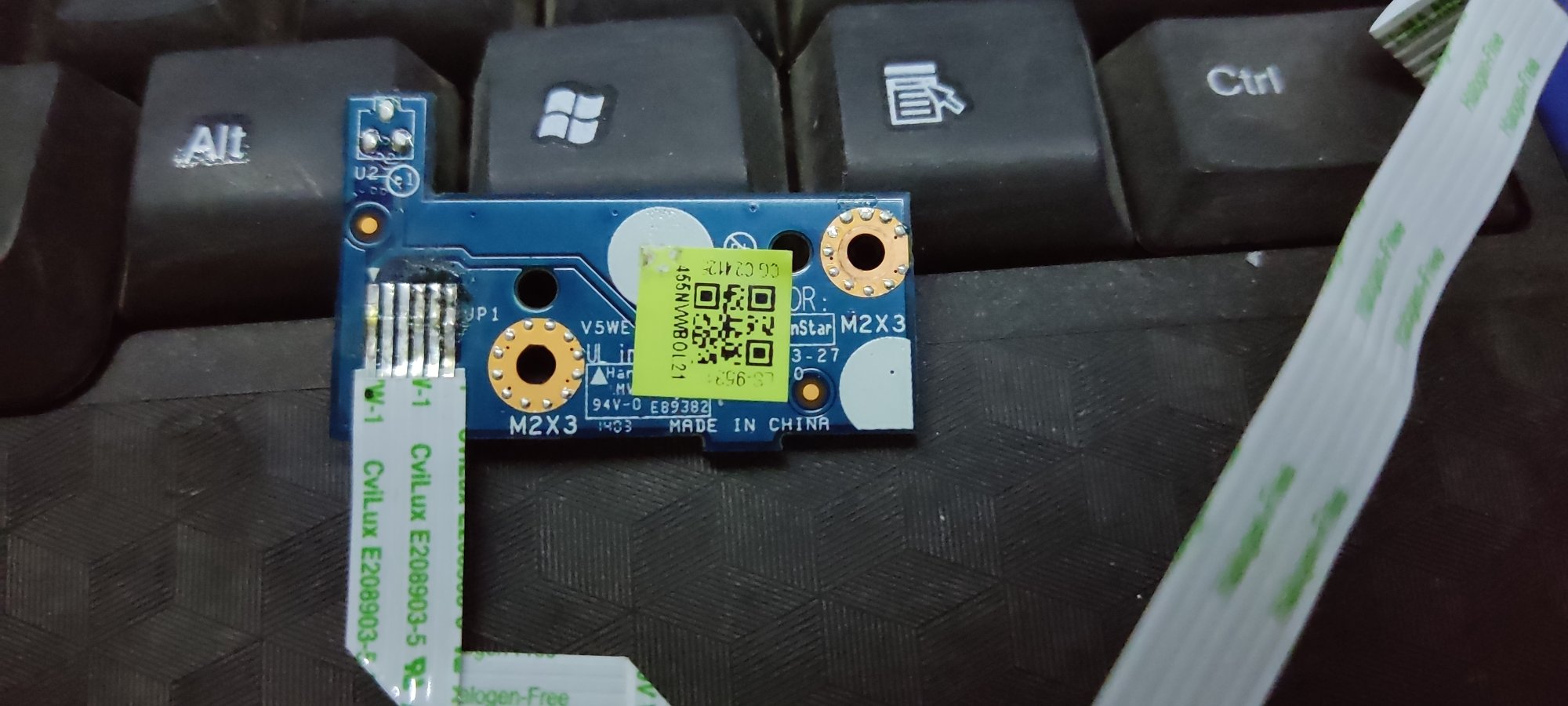

عکس پیوست کردم،دوباره ارسال میکنم
یه چیزی که یادم رفت بگم،اینکه وقتی دکمه پاور میزنم که دستگاه روشن بشه،انگار بک لایت ال سی دی روشن و خاموش میشه


پیوست‌ها

  • 217.5 کیلوبایت بازدیدها: 36
  • 220.7 کیلوبایت بازدیدها: 39
  • 167.7 کیلوبایت بازدیدها: 38
آخرین ویرایش:

mr-ha

کاربر vip
vip
کاربر
2014-06-17
256
80
سلام وقت بخیر
ایراد فلت cof lcd می باشد.

مشکل از کابل فلت نیست
علائم خرابی کابل فلت بهم‌ریختن رنگ ها و راه راه شدن تصویر و... می باشد.

سنسور توی این‌مدل لپتاپ بکار گرفته نشده است.

با تشکر
اگه مشکل از فلت Cof Lcd باشه،باید ال سی دی تعویض بشه!!؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
738
1,220
کد ای سی :x321
خوب اون مقاومت R4،مقاومتش صفر هست؟؟
1- دیتاشیت APX9132 (سنسور اثرهال) رو میفرستم، تست رو طبق پایه ها انجام بدید.
2- تا وقتی ولتاژ تو مدار هست، تست بازر بی نتیجه هست.
3- میتونید از آهنربای اسپیکر لبتاپ هم استفاده کنید.
4- برای تست مقاومت، باطری و تغذیه رو جدا کنید و بعد تست اهم بگیرید.
*طبق دیتاشیت، مقاومت باید 100K باشه.


پیوست‌ها

  • 296.3 کیلوبایت بازدیدها: 5
آخرین ویرایش:

mr-ha

کاربر vip
vip
کاربر
2014-06-17
256
80
1- دیتاشیت APX9132 (سنسور اثرهال) رو میفرستم، تست رو طبق پایه ها انجام بدید.
2- تا وقتی ولتاژ تو مدار هست، تست بازر بی نتیجه هست.
3- میتونید از آهنربای اسپیکر لبتاپ هم استفاده کنید.
4- برای تست مقاومت، باطری و تغذیه رو جدا کنید و بعد تست اهم بگیرید.
*طبق دیتاشیت، مقاومت باید 100K باشه.
ممنون
نهه من اون قسمت برد کلا از مین برد باز کردم و تست بوق گرفتم،اره بقیه مواردی که گفتید تست میکنم.


mr-ha

کاربر vip
vip
کاربر
2014-06-17
256
80
یعنی بدون ولتاژ همه‌ی پایه های سنسور اثرهال شرت هست؟
شاید منظورمو بد گفتم،هر سه تا پایه ای اسی به هم راه میدن که احتمال میدم به خاطر همون مقاومت R4 هست که اتصالی داره


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
738
1,220
کد ای سی :x321
خوب اون مقاومت R4،مقاومتش صفر هست؟؟
عکس پیوست کردم،دوباره ارسال میکنم
یه چیزی که یادم رفت بگم،اینکه وقتی دکمه پاور میزنم که دستگاه روشن بشه،انگار بک لایت ال سی دی روشن و خاموش میشه
سلام

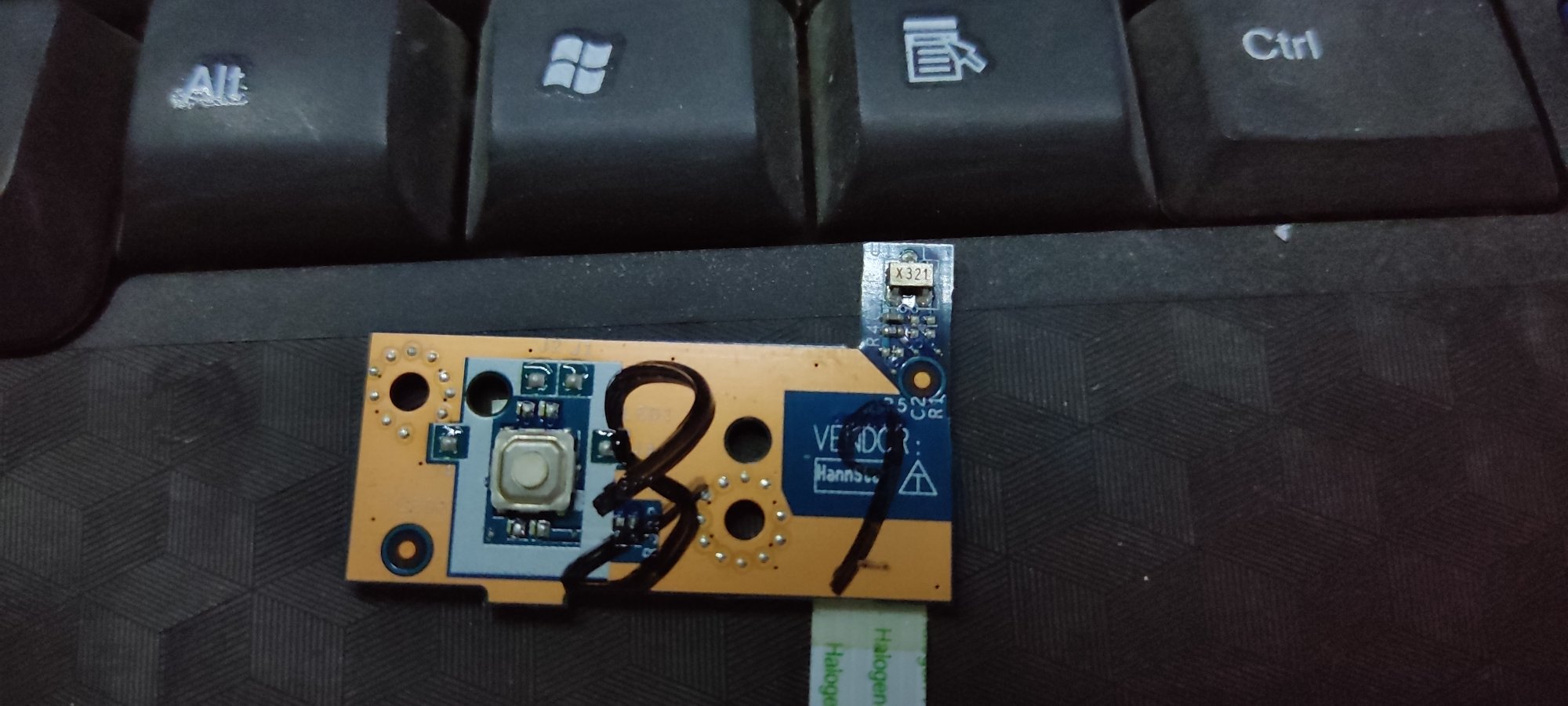

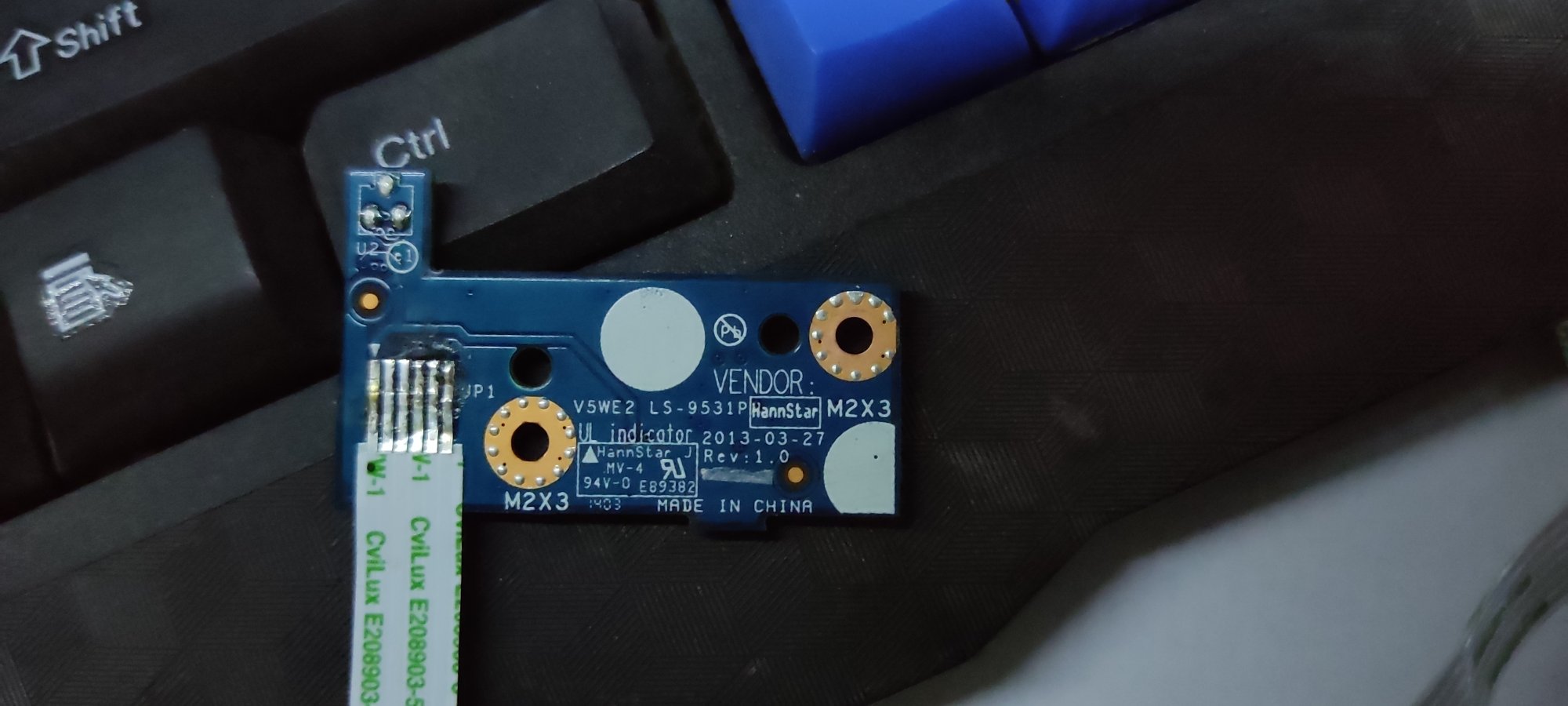

امروز تازه عکس‌هایی که از برد کلید پاور قبلا فرستادید؛ به نوشته شما پیوست شد!
با توجه به اینکه مقاومت R4 پکیج 0402 داره، بعید هست کد روش حک شده باشه. اما نمی‌دونم نور روی مقاومت R4 افتاده و یا واقعا کد روی اون حک شده. اگر کد داره، لطفا کد مقاومت رو هم اعلام بفرمایید؛ تا مطمئن بشیم 100K هست. همانطور که قبلا عرض کردم تو شماتیک مقدار این مقاومت رو 100K زده.
شاید منظورمو بد گفتم،هر سه تا پایه ای اسی به هم راه میدن که احتمال میدم به خاطر همون مقاومت R4 هست که اتصالی داره
من اون قسمت برد کلا از مین برد باز کردم و تست بوق گرفتم
مقاومت R4، مابین پایه تغذیه‌ی سنسور و پایه خروجی هست. با توجه به اینکه فرمودید برد کلید پاور رو از مین‌برد جدا کردید؛ اگر مقاومت شرت هم شده باشه؛ فقط باید پایه VDD و VOUT اتصال کوتاه بشه و نه هر سه پایه.

آخرین ویرایش:

mr-ha

کاربر vip
vip
کاربر
2014-06-17
256
80
سلام
امروز تازه عکس‌هایی که از برد کلید پاور قبلا فرستادید؛ به نوشته شما پیوست شد!
با توجه به اینکه مقاومت R4 پکیج 0402 داره، بعید هست کد روش حک شده باشه. اما نمی‌دونم نور روی مقاومت R4 افتاده و یا واقعا کد روی اون حک شده. اگر کد داره، لطفا کد مقاومت رو هم اعلام بفرمایید؛ تا مطمئن بشیم 100K هست. همانطور که قبلا عرض کردم تو شماتیک مقدار این مقاومت رو 100K زده.


مقاومت R4، مابین پایه تغذیه‌ی سنسور و پایه خروجی هست. با توجه به اینکه فرمودید برد کلید پاور رو از مین‌برد جدا کردید؛ اگر مقاومت شرت هم شده باشه؛ فقط باید پایه VDD و VOUT اتصال کوتاه بشه و نه هر سه پایه.
سلام
متاسفانه روی مقاومت هیچ کدی درج نشده
ولی به نظر بازم مشکل از این برد نمیتونه باشه،درسته!!؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
738
1,220
سلام
متاسفانه روی مقاومت هیچ کدی درج نشده
ولی به نظر بازم مشکل از این برد نمیتونه باشه،درسته!!؟

سلام.
مهم نیست. همانطور که قبلا عرض کردم، طبق شماتیک مقاومت R4 باید 100K باشه.
با توجه به پست قبلیم، (و همینطور پست 13) تست رو انجام دادید؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
738
1,220
ولی به نظر بازم مشکل از این برد نمیتونه باشه،درسته!!؟
به نظرم ابتدا از سلامت سنسور اثرهال اطمینان پیدا کنید و اگر مشکل حل نشد؛ در جای دیگر دنبال ایراد بگردید.
ضمن اینکه خرابی سنسور اثرهال می‌تواند یکی از دلایل روشن نشدن لب‌تاپ هم باشد.

  • Like
واکنش‌ها[ی پسندها]: mr-ha
