از مداری که ساخته ام چاپ میزنم و بر روی طلق محافطت شده قرا میدهم و با دریل سوراخ میکنم [hide]::rocketq3::[/hide]

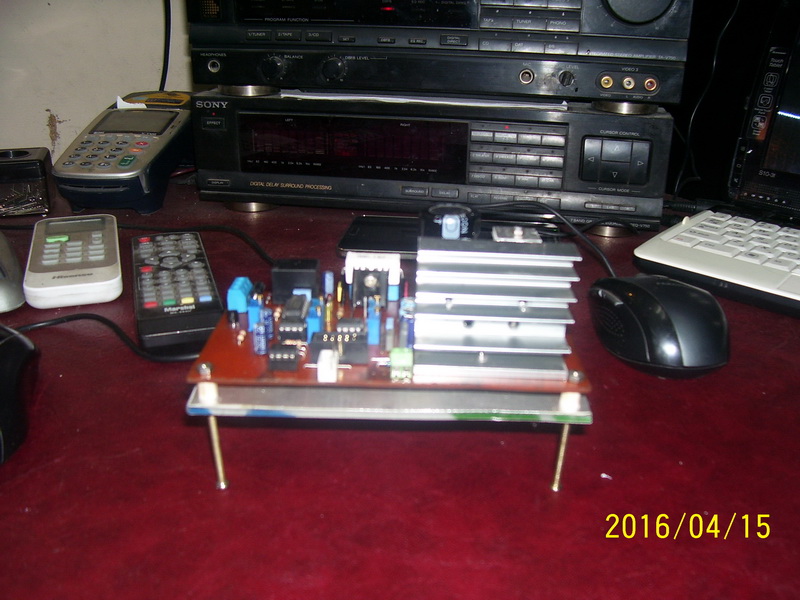

با استفاده از چندین طلق صورت چند طبقه مدارات را بر روی هم قرار میدهم[hide]"gutenmorgen"[/hide]



[farah676]

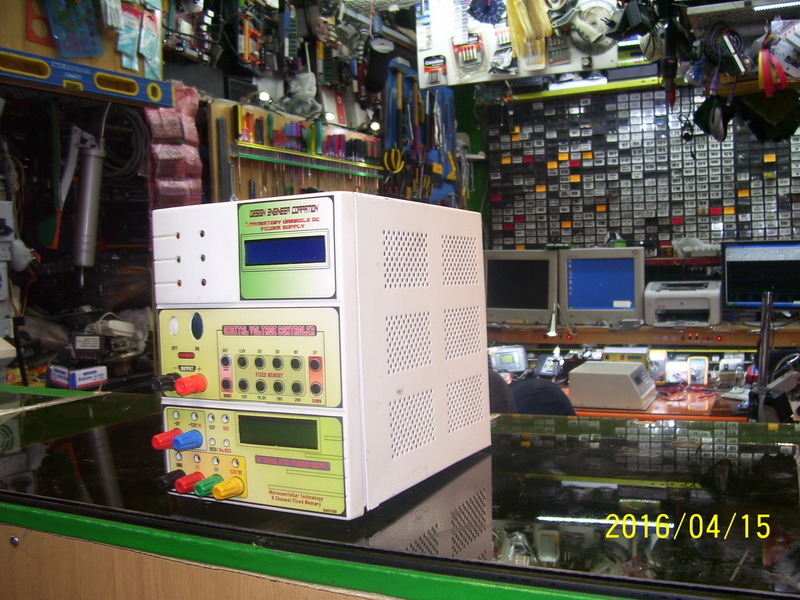

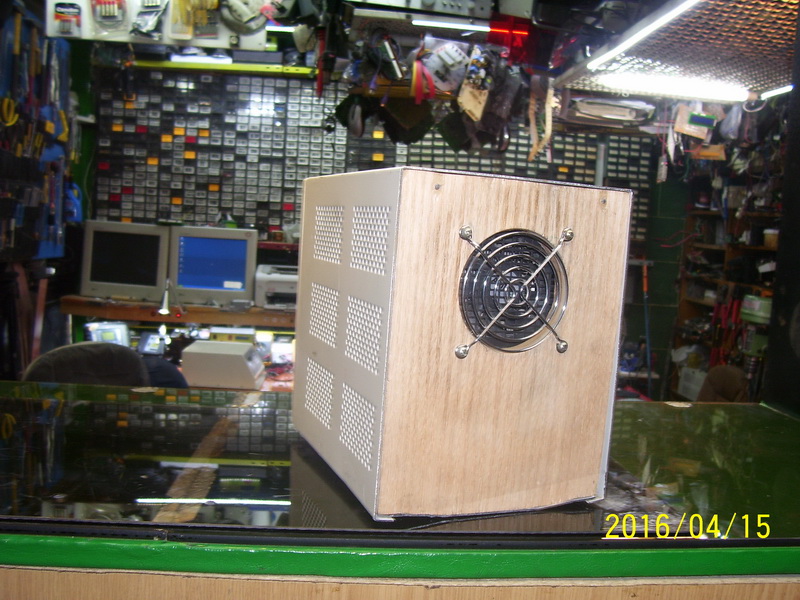

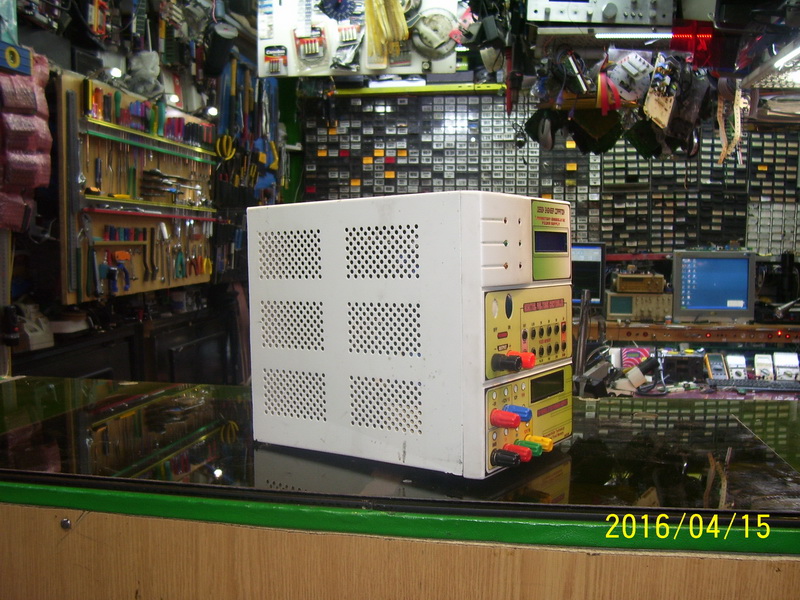

دستگاه بصورت بسته شده! [hide]فقط درب آن را بستم و تمام نشده[/hide]
رنگ دستگاه اصلی (UPS) سفید بود و در نظر دارم روکش چرم سیاه بر روی آن بکشم ، شاید هم تغییر ندهم و فقط حرف نوشته بر روی جعبه را پاک کنم ولی سالهای پیش که مدار میساختم ( جعبه فلزی) حتما روکش های رنگی استفاده می کردم و زیبائی خاصی به دستگاه میبخشید [hide]:concern:[/hide]
امیدوارم از این طرح ایده هایی به ذهن تان برسد و شروع به ساخت کنید[hide]#$V686[/hide]



[AMD]

واقعا دستگاه جالبی شده استاد اصفهانی . واقعا ذوق و سلیقه و استعداد و حوصله بالایی دارید .



[farah676]

واقعا دستگاه جالبی شده استاد اصفهانی . واقعا ذوق و سلیقه و استعداد و حوصله بالایی دارید .

با عرض سلام

شما همیشه نسبت به من لطف داشته اید ، :23000000:



[farah676]

بخش مکمل که در یکی از پست معرفی شده است ، من این مدار از برد های مستعمل تلفن ، زیراکس و پاور کامپیوتر ساخته ام و فقط چند قطعه را از بازار تهیه کرده ام[hide]"smiley_Kaffee"[/hide]



[farah676]

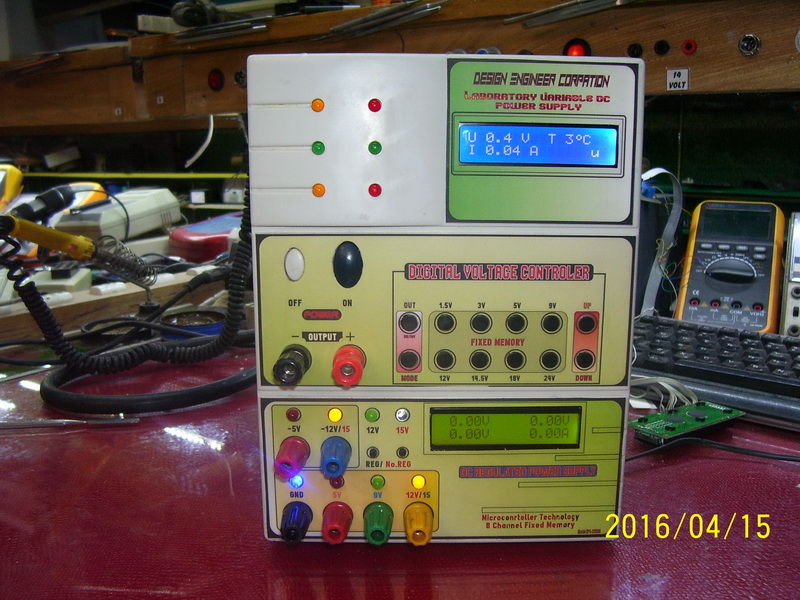

نصب LED های نمایش ولتاژ های برد مکمل و نصب کلید های تغییر خروجی 12 و 15 [hide]:distrust:[/hide]



[AMD]

با عرض سلام

شما همیشه نسبت به من لطف داشته اید ، :23000000:

خواهش میکنم استاد . استفاده کردیم و سر اون برد هم به شما زحمت دادم . با آرزوی سلامتی برای شما



[farah676]

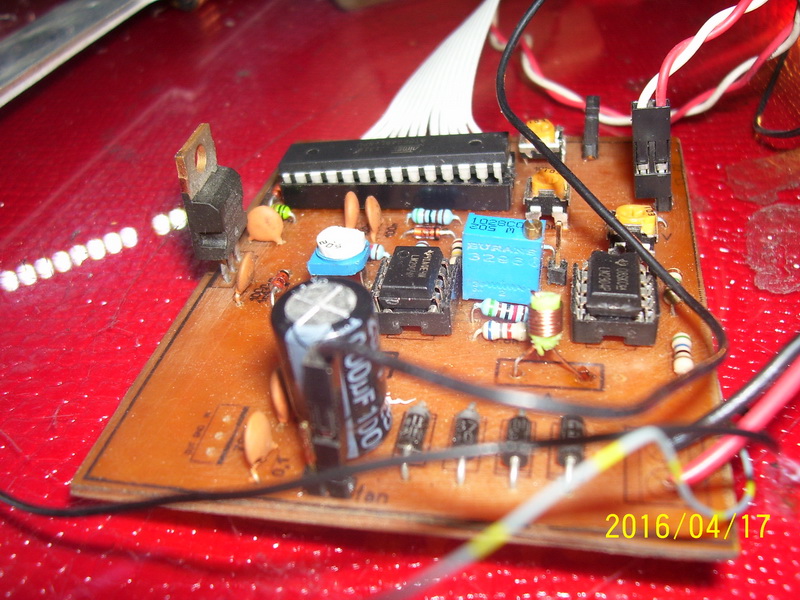

تنظیم و کالیبره کردن بخش مکمل

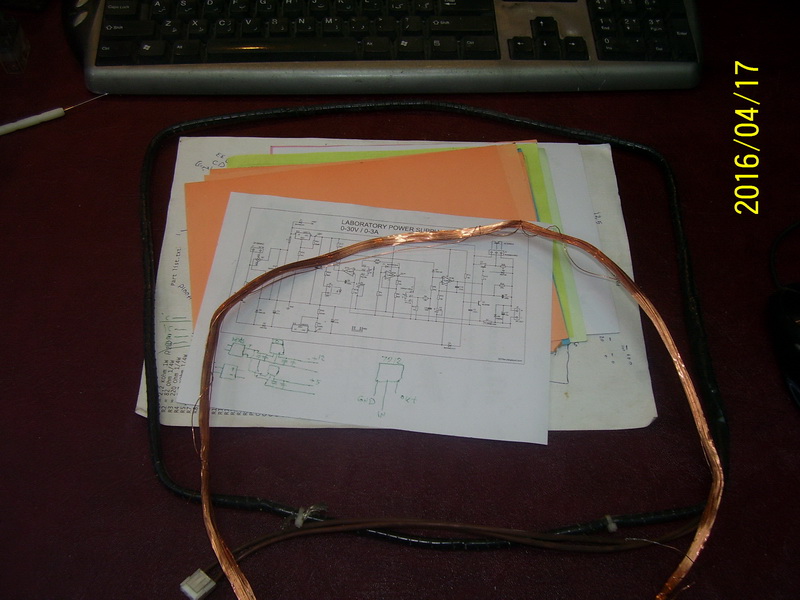

شما میتوانید بجای مقاومت های سیمی یا آجری جهت اندازه گیری مقدار جریان از [hide]لوله خودکار و سیم پیچ مانیتور های مستعمل ( دگوسینگ) [/hide]استفاده کنید

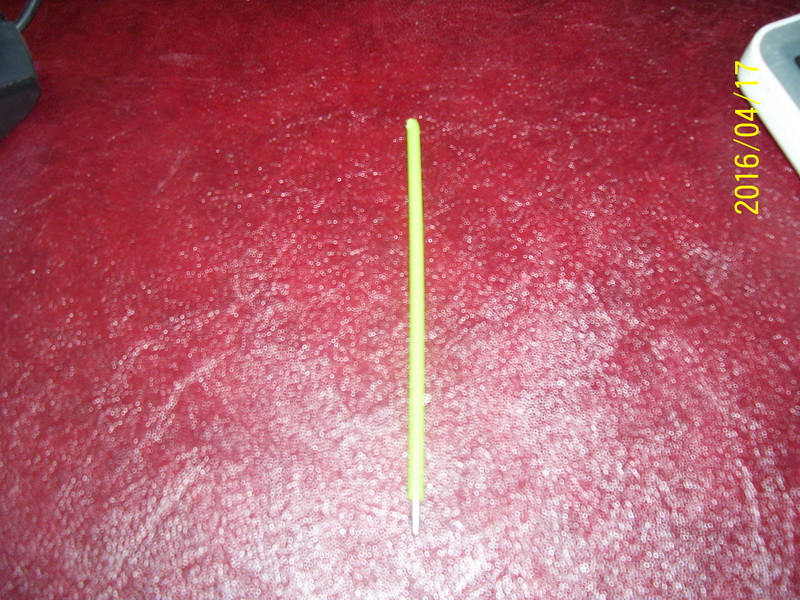

جهت ساخت 6 دور سیم را به دور لوله خودکار ببندید
در ابتدا یک سوراخ 0.8 بر روی لوله خودکار ایجاد کنید و سیم را ابتدا از این سوراخ عبور دهید و سپس 6 دور بپیچید و از انتهای لوله سیم را از وسط لوله خودکار برگردانید

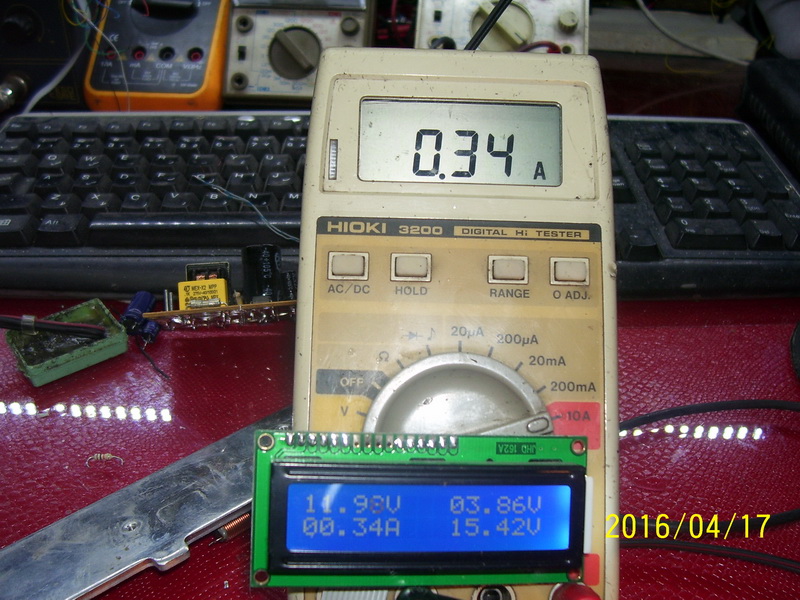

توسط پتانسیومتر و یک آمثرمتر دقیق ، دستگاه را کالیبره کنید
ناگفته نماند مغزی خودکار میباشد و نه بدنه خودکار

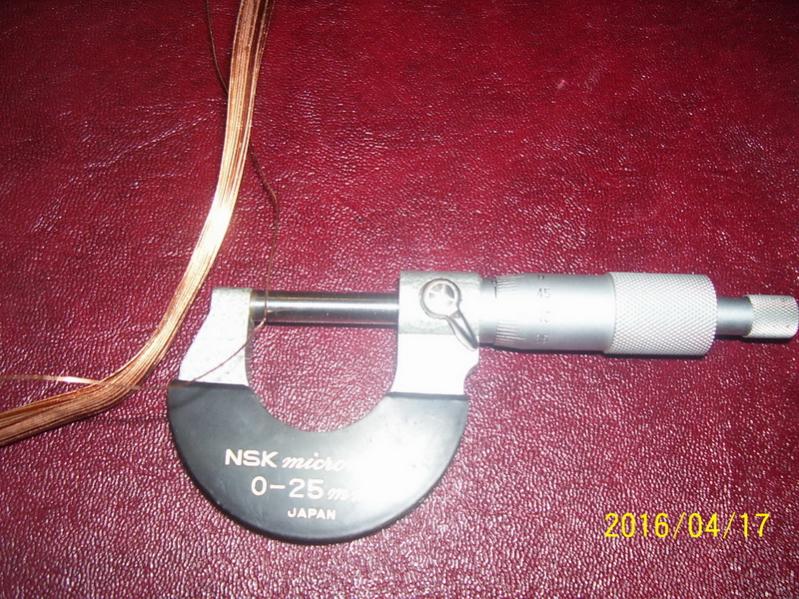

قطر سیم 0.45 میباشد



[kavosh83]

سلام
باز هم مثل همیشه همه عالی !



[kavosh83]

با عرض سلام

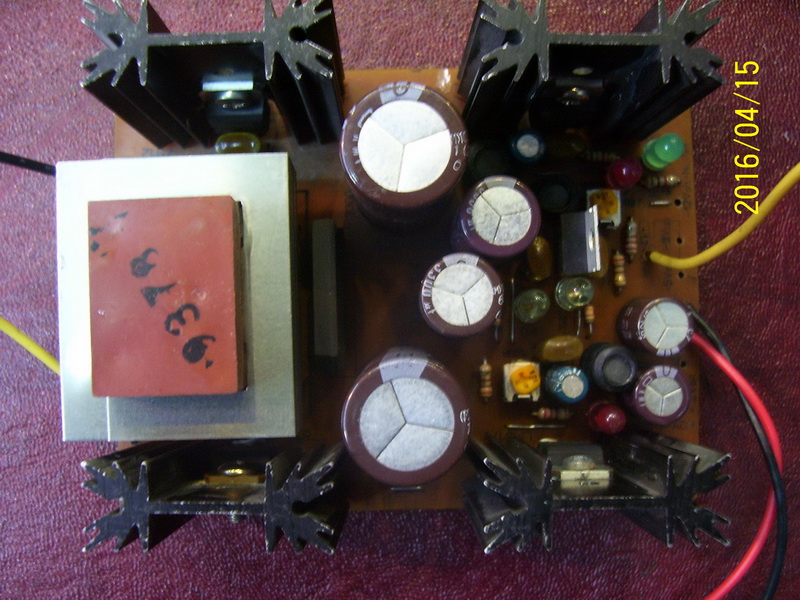

دیروز دوست خوبم digital68 عزیز یک دستگاه منبع تغذیه برای فروش ( جهت استفاده از قطعات ) آوردند ، به کیفیت ساخت دقت کنید و ببینید در بازار به چه صورتی دستگاه های دارای آب و رنگ ، از چه کیفیتی برخوردار هستند

hidden content may not be quoted


hidden content may not be quoted
​

بنده خدا حال PCB زدن نداشته!
