دانلود: مدار عملی منبع تغذیه متغیر با امکانات منحصر بفرد

[farah676]

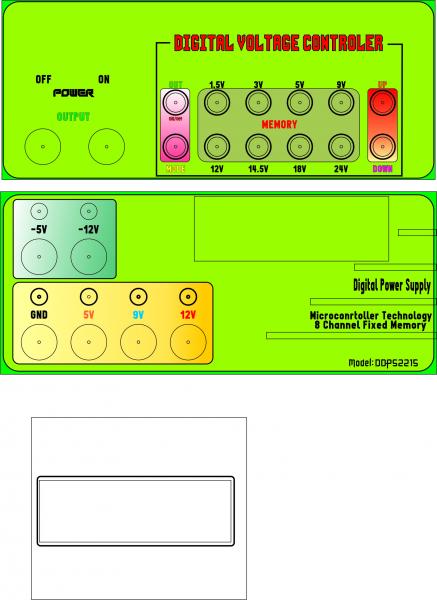

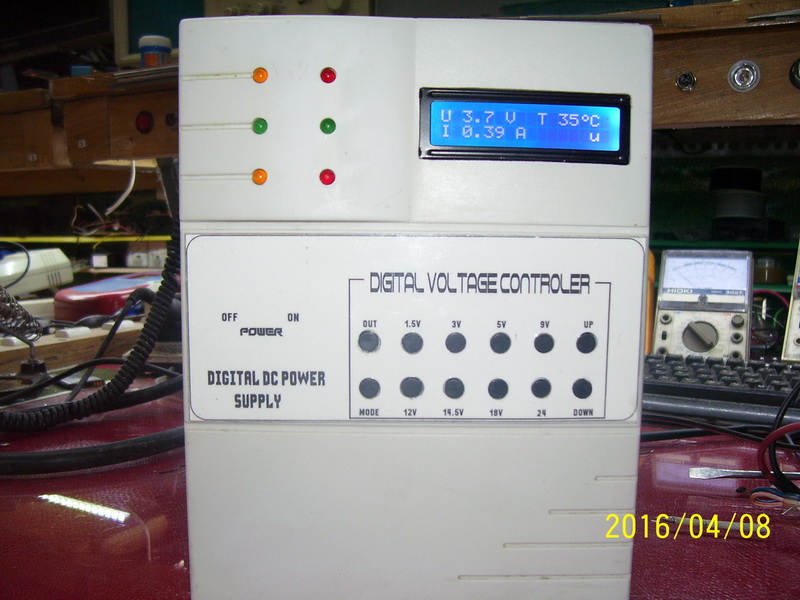

نمائی از طرح پانل دستگاه
بصورت تک رنک ناگفته نماند من بصورت آزمایشی بر روی کاغذ عکس و با پرینتر لیزر زدم ، نسخه اصلی بصورت رنگی می باشد و دو بخش LCD و خروجی دارای پانل خواهند بود

[hide]:music:[/hide]​



[farah676]

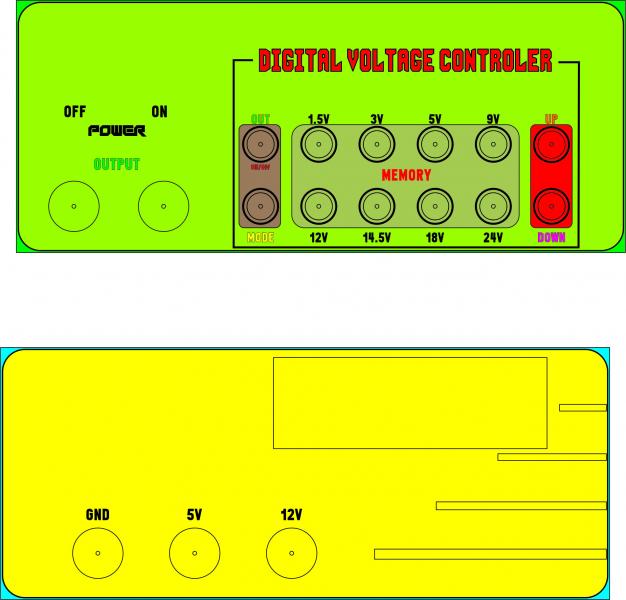

[hide][/hide]شابلون بخش کیبورد جهت طراحی جعبه
نقاط سوراخ کاری مشخص شده است

[hide]:numbness:[/hide]​



[farah676]

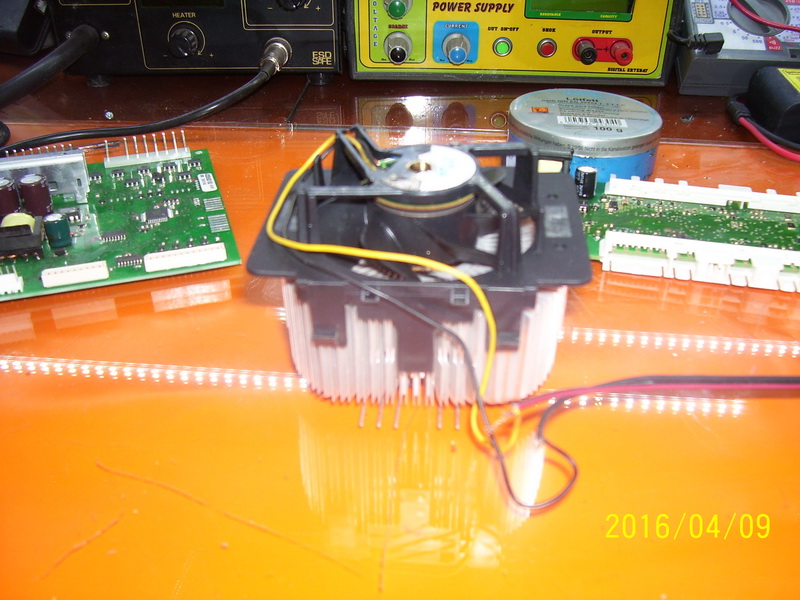

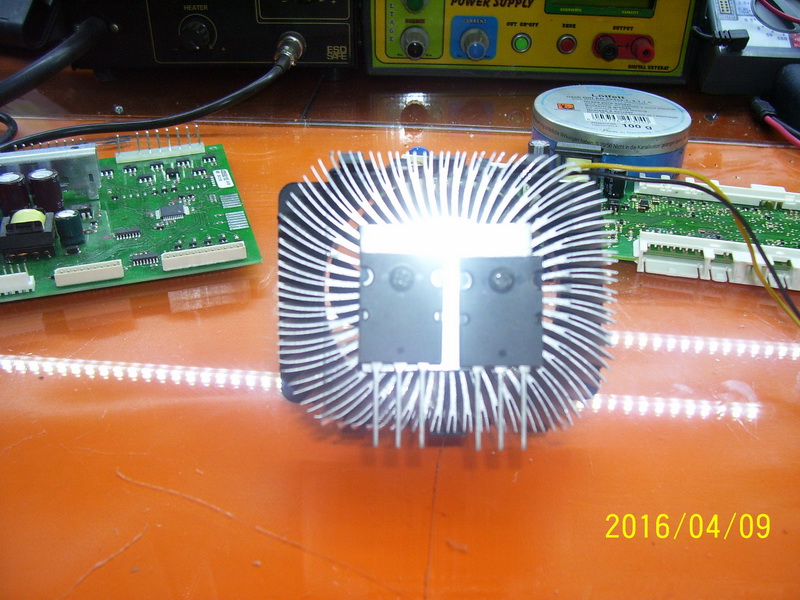

استفاده از هیت سینک مادر برد های اینتل ، با توجه به کمیاب بودن هیت سینک AMD که در پست های قبلی دیده میشد ، از فن های اینتل استفاده کردم و شما میتوانید یک تکه آلومینیوم 3mm ببرید و توسط دریل دو عدد سوراخ در کانون هیت سینک ایجاد و توسط پیچ آلومینیوم و ترانزیستور ها را به فن اتصال دهید ، در موقع سوراخ کردن با توجه به قطر 25 میلیمتری مس وسط رادیاتور ، احتیاط را بعمل آورید و ختما از پایه دریل استفاده کنید و ذره ذره سوراخ را عمیق کنید ، سعی کنید از دریل های تسمه ای برای اینکار استفاده کنید

[hide]:ambivalence:[/hide]








[hide]:disturbed:[/hide]​



[farah676]

با عرض سلام


اضافه کردن بخش مکل تغذیه که شامل خروجی های 5 و 12 و 5- و 12- و یک خروچی 9 رگوله شده با آمپر 1 که در تعمیرات برد ها کمک شایانی خواهد کرد و خروجی های 12 و 5 در نمایشگر میزان جران مصرفی و نیز نمایش ولتاژ میباشد

[hide]:blow:[/hide]​



[farah676]

ایده پانل دستگاه[hide]:47000000:[/hide]
رنگ ها بعد از چاپ کمی از حالت تند خارج خواهد شد



[farah676]

[hide]:94:[/hide]

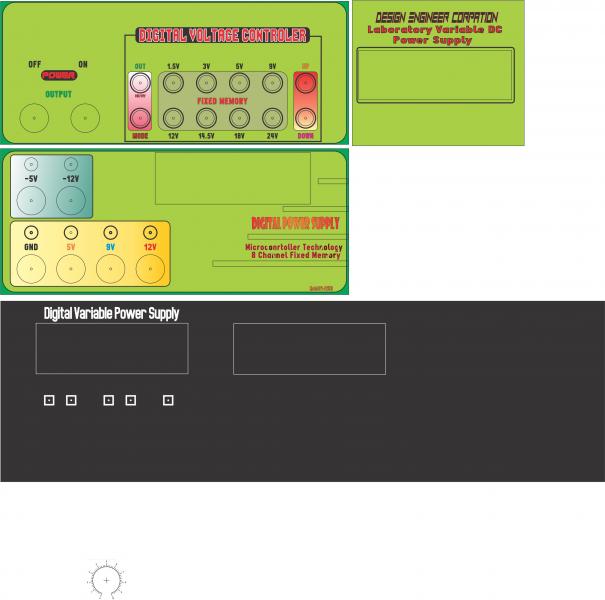

نمایی دیگر از تغییرات پانل دستگاه اگر
[hide]ایده و نظری در طراحی دارید , اعلام فرمائید [/hide]
​



[fkh52000]

بنلزم به ابتکارتون اقای اصفهانی عالی:28000000:



[farah676]

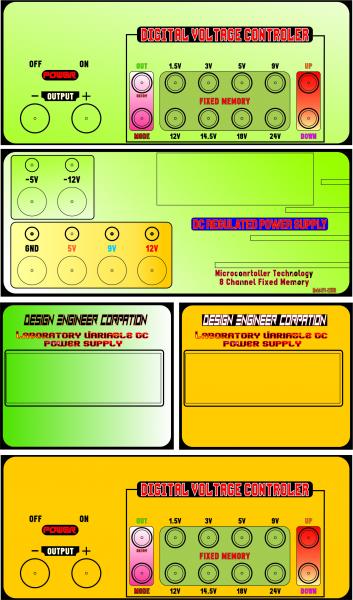

پانل نهائی دستگاه

[hide]k:[/hide]
امیدوارم انتخاب خوبی از نظر رنگ بندی باشد( سلیقه شخصی من به این صورت است )

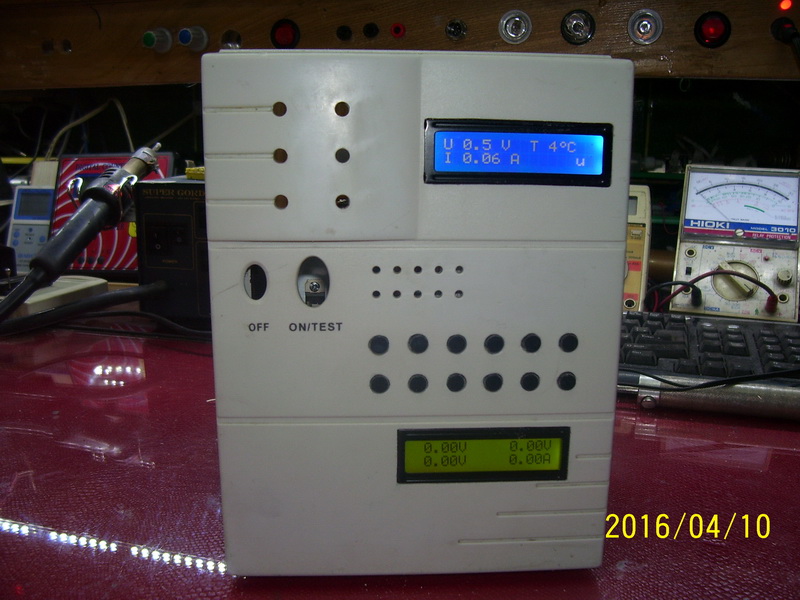

امروز چاپ میزنم و دستگاه تمام شده را نمایش خواهم داد
[hide]:26000000:[/hide]​



[jamir]

باعرض سلام خدمت استاد گرامی آقای اصفهانی عزیز.
من امروز این تاپیک رودیدم از اولین صفحه با اشتیاق تا آخرین پست رو خوندم و دیدم .واقعا لذت بردم از این همه ذوق و صلیقه جناب عالی اگه امکان داشت لطفا یه محاسبه سر انگشتی بفرمائید ببینیم مبلغ کل کار چند میشه.که اگه امکان داشت بتونیم زحمتتون بدیم واسه سفارش تهیه
با تشکر فراوان



[farah676]

پاسخ : رد: مدار عملی منبع تغذیه متغیر با امکانات منحصر بفرد

با عرض سلام


PCB بخش ترانزیستور های قدرت [hide]:174:[/hide]












[hide]::Eyecrazy::[/hide]
