مدار اسنبر و نحوه محاسبه

[امین محمدی]

با سلام
می خواستم در خروجی رله محافظ لوازم برقی یک مدار اسنبر قرار دهم ارایش اسنبر فوق با یک مقاومت 15 اهم 5 وات و یک خازن 47 نانو فاراد 400 ولت به صورت سری در کنتاکت های COM و NO رله قرار داده شده است
سوال ایا این مدار اسنبر تاثیری در عمر رله و لوازم برقی خواهد داشت
ایا مقادیر اشاره شده درست است و یا چگونه میتوان محاسبه کرد
ایا مدار بهینه شده با کارایی بالا میتوانید معرفی فرمایید
و سوال اخر ایا نیاز هست که مقاومت فوق 5 وات باشد و برای جریان خروجی 30 امپر یا 40 امپر مقدار خازن و مقاومت را چگونه محاسبه کنیم
منتظر راهنمایی اساتید محترم می باشم با سپاس



[mi1362mi]

با سلام
می خواستم در خروجی رله محافظ لوازم برقی یک مدار اسنبر قرار دهم ارایش اسنبر فوق با یک مقاومت 15 اهم 5 وات و یک خازن 47 نانو فاراد 400 ولت به صورت سری در کنتاکت های COM و NO رله قرار داده شده است
سوال ایا این مدار اسنبر تاثیری در عمر رله و لوازم برقی خواهد داشت
ایا مقادیر اشاره شده درست است و یا چگونه میتوان محاسبه کرد
ایا مدار بهینه شده با کارایی بالا میتوانید معرفی فرمایید
و سوال اخر ایا نیاز هست که مقاومت فوق 5 وات باشد و برای جریان خروجی 30 امپر یا 40 امپر مقدار خازن و مقاومت را چگونه محاسبه کنیم
منتظر راهنمایی اساتید محترم می باشم با سپاس

فایده ای نداره..... باید از رله های آمپر بالا واقعی یا ssr استفاده کنید.



[Max8050]

با سلام
می خواستم در خروجی رله محافظ لوازم برقی یک مدار اسنبر قرار دهم ارایش اسنبر فوق با یک مقاومت 15 اهم 5 وات و یک خازن 47 نانو فاراد 400 ولت به صورت سری در کنتاکت های COM و NO رله قرار داده شده است
سوال ایا این مدار اسنبر تاثیری در عمر رله و لوازم برقی خواهد داشت
ایا مقادیر اشاره شده درست است و یا چگونه میتوان محاسبه کرد
ایا مدار بهینه شده با کارایی بالا میتوانید معرفی فرمایید
و سوال اخر ایا نیاز هست که مقاومت فوق 5 وات باشد و برای جریان خروجی 30 امپر یا 40 امپر مقدار خازن و مقاومت را چگونه محاسبه کنیم
منتظر راهنمایی اساتید محترم می باشم با سپاس

مدار اسنبر در اصل برای کم کردن اثر راکتانس هست، جاهایی که این اثر به چشم میاد زمانی هست که بار سلفی مثل موتور رو خاموش و روشن می کنید، زمانی که بار سلفی قطع میشه انرژی برگشتی از سلف رو جذب میکنه و همینطور در لحظه اولیه وصل شدن کمک میکنه به بهبود اتصال
در عمل کمی بهتر میشه ولی تاثیر در دراز مدت قابل مقایسه هست، معمولا اگر بار سلفی با قطع و وصل زیاد ندارید هزینه پیاده سازی اسنبر برای رله در تیراژ بالا، بیشتر از نصب رله با آمپر بالاتر هست.

https://www.ti.com/seclit/an/slup100/slup100.pdf?ts=1588337013587



[امین محمدی]

فایده ای نداره..... باید از رله های آمپر بالا واقعی یا ssr استفاده کنید.

سلام دوباره و ممنون از راهنمایی رله مورد نظر 40 امپر است و برای حداکثر 30 امپر تاکید کرده ایم در کل برچسب 30 امپر روی محافظ زده ام حال این مدار برای عمر بیشتر رله مفید است یا نه بحث هزینه نیست فقط طول عمر زیاد را می خواهیم با تشکر



[امین محمدی]

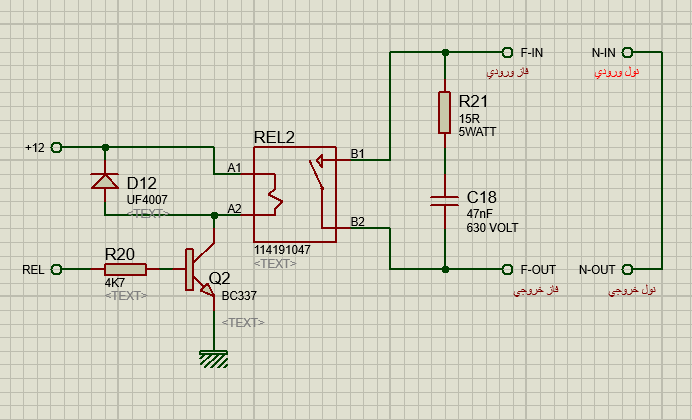

ارایش مدار به این صورت می باشد



[mi1362mi]

سلام دوباره و ممنون از راهنمایی رله مورد نظر 40 امپر است و برای حداکثر 30 امپر تاکید کرده ایم در کل برچسب 30 امپر روی محافظ زده ام حال این مدار برای عمر بیشتر رله مفید است یا نه بحث هزینه نیست فقط طول عمر زیاد را می خواهیم با تشکر

یک نمونه دیدم که دو رله 40امپر را موازی کرده بود..... نمی دونم این ابتکارات فقط در ایران هست یا در غرب هم استفاده میشه....!؟.
و یا در جایی گفته شده بود که فقط پریز ها روی محافظ نصب بشه و روشنایی ها روی محافظ نیاد تا بار کمتری روی محافظ باشه.....



[امین محمدی]

یک نمونه دیدم که دو رله 40امپر را موازی کرده بود..... نمی دونم این ابتکارات فقط در ایران هست یا در غرب هم استفاده میشه....!؟.
و یا در جایی گفته شده بود که فقط پریز ها روی محافظ نصب بشه و روشنایی ها روی محافظ نیاد تا بار کمتری روی محافظ باشه.....

به نظر جنابعالی و مهندسین عزیز ایا موازی کردن دو یا چند رله برای بالا بردن مقدار جریان دهی خروجی کار درستی هست یا نه ممنون می شوم در این مورد و در مورد مدار اسنبر راهنمایی فرمایید



[HS13&86]

با سلام
می خواستم در خروجی رله محافظ لوازم برقی یک مدار اسنبر قرار دهم ارایش اسنبر فوق با یک مقاومت 15 اهم 5 وات و یک خازن 47 نانو فاراد 400 ولت به صورت سری در کنتاکت های COM و NO رله قرار داده شده است
سوال ایا این مدار اسنبر تاثیری در عمر رله و لوازم برقی خواهد داشت
ایا مقادیر اشاره شده درست است و یا چگونه میتوان محاسبه کرد
ایا مدار بهینه شده با کارایی بالا میتوانید معرفی فرمایید
و سوال اخر ایا نیاز هست که مقاومت فوق 5 وات باشد و برای جریان خروجی 30 امپر یا 40 امپر مقدار خازن و مقاومت را چگونه محاسبه کنیم
منتظر راهنمایی اساتید محترم می باشم با سپاس

درود،
حقیقت نیست خوبی در مورد محصول تولیدی خودتون دارید ( بر خلاف برخی تولید کننده ها که دنبال خراب شدن دستگاه هاشون هستن)
واقعیت این هست که در ۹۰ درصد موارد ، بخش تغذیه محافظ ( که اغلب راکتانسی و شامل خازن پلی استر و ۱ یا ۲ مقاومت ضربه گیر و چند دیود و خازن صافی ) هست خراب میشه.
و خرابی رله بسیار کم پیش میاد.
ضمنا اسنابر در مداراتی بر رله تاثیر گذار هست که رله مرتب در حال قطع و وصل شدن باشه ، نه مداراتی مثل محافظ که بعد از وصل شدن اصلا معلوم نیست چه زمانی رله خاموش بشه!
ضمنا جریان نشتی عبوری از اسنابر باعث وجود ولتاژ در خروجی در زمان تاخیر میشه و باعث روشن و خاموش شدن برخی مصرف کننده های حساس و سوختن اونها در طولانی مدت در زمان تاخیر میشه.
ضمنا مشخص نیست که محافظ شما آنالوگ هست یا دارای میکروکنترلر.
پس پیشنهاد میکنم روی قسمت تغذیه محافظی که طراحی کردید کار کنید .



[امین محمدی]

سلام ممنون از راهنمایی به جا و مفیدتان
در محافظ فوق به جای خازن از ترانس استفاده شده و در خروجی ترانس رگلاتور ها نیز تثبیت ولتاژ را در دو مرحله برعهده دارند در مدار فوق از میکرو stm32 استفاده شده که هم از لحاظ هزینه و دقت از avr ها بهتر هستند در خروجی از یک عدد رله 40 امپر استفاده شده منتها بر روی محصول مقدار 30 امپر ذکر شده تا بار بیشتر مشتری تحمیل نکند بلکه عمر رله بیشتر باشد نشت جریان اسنبر یک عدد لامپ الیدی 9 وات را خیلی کم نور روشن میکند و با اضافه کردن لامپ 100 وات خاموش می شود ایا این عملکرد و ارایش اشاره شده مفید خواهد بود یا نه با تشکر



[امین محمدی]

این نشتی جریان کمی فکر من را درگیر کرده خدایی نکرده باعث ضرر برای مصرف کننده نشود حدودا اوایل کار هستیم این مورد سوال برانگیز حل شود البته با راهنمایی های همکاران عزیز خیال من نیز راحت می شود چه بسا کمک بزرگی به بنده می رسانید با سپاس
