سوال: مداری مانند رله صندق پران

[مجید89]

سلام مهندس
اینجا یک مسئله مهم وجود داره اون هم اینه که مدار توی دو بار وصل کردن 12 ولت به کار می افتد و توی اولین اتصال اول خازن c1 که حالا شارژ شده وقتی 12 ولت رو قطع میکنیم رله خاموش شده و از طریق رله خازنc2 رو شارژ میکنه و تو همین مرحله است که سریع قبل از اینکه خازن تخلیه بشه اتصال دوم رو داریم که هم ترانزیستور فعال است و هم برق روی رله 2 است البته این 2 بار قطع و وصل کردن سریع رو دزد گیر انجام میده

علیک سلام.
بله حالا درسته. ولی فاصله بین دو دستور رو که دزدگیر میده پس مقدار خازن چه تأثیری روی زمان باز شدن صندوق داره به عبارت دیگه ما چطوری میتونیم زمان باز شدن رو کنترل کنیم؟ با توجه به خواسته مسئله در پست 1:

به ورودی مدار طراحی شده به مقدار 5 ثانیه 12ولت برق مستقیم بدهیم و بعد از 5 ثانیه یک خروجی 2 یا3 ثانیه ای بدهد
حال اگر 12ولت ورودی به 5 ثانیه نرسید مدار هیچ عکس العملی از خودش نشون نده.

به نظر میرسه باید تغییراتی توی مدار بدیم تا عملکردش فقط متناسب با یک بار فشردن و نگه داشتن کلید باز شدن صندوق به مدت زمان خاص باشه.



[mehdifull]

سلام مقدار خازن توی تخلیه ولتاژ تاثیر داره به نحوی که خود اون دزدگیری میگفت میخوام 1 الی دو ثانیه برق بده بعد قطع بشه ( روی صندوق پران )
اون رو هم چون اون دزد گیر سیستمش این طور بود به این نحو ولتاژ میداد فکر کنم روی L90 بود یادم نیست برای همین میخواست این طور جواب بده ( دو بار قطع و وصل) و در اصل شما یک بار دکمه صندوق رو فشار می دهید اما دستور این طور داده میشد
اما اگر زمان قطع کردن رو بخواهیم افزایش دهیم با بالا بردن ظرفیت خازن امکان پذیر است



[مجید89]

سلام مقدار خازن توی تخلیه ولتاژ تاثیر داره به نحوی که خود اون دزدگیری میگفت میخوام 1 الی دو ثانیه برق بده بعد قطع بشه ( روی صندوق پران )
اون رو هم چون اون دزد گیر سیستمش این طور بود به این نحو ولتاژ میداد فکر کنم روی L90 بود یادم نیست برای همین میخواست این طور جواب بده ( دو بار قطع و وصل) و در اصل شما یک بار دکمه صندوق رو فشار می دهید اما دستور این طور داده میشد
اما اگر زمان قطع کردن رو بخواهیم افزایش دهیم با بالا بردن ظرفیت خازن امکان پذیر است

سلام.
پس این مدار کاربرد خاص داره.
حالا به نظرتون چطوری میشه اون رو طوری تغییر داد که با نگه داشتن دکمه صندوق باز کن درون خودرو(پژو 405 slx) مثلا به مدت 1 ثانیه رله عمل کنه.
توضیح: پژو 405 slx یه دکمه صندوق باز کن داره که باید حدود 10 ثانیه نگهش داری تا صندوق رو باز کنه که این کلاً روی اعصاب آدمه . باید مدتش کم بشه.
میخوام از مداری جداگونه استفاده کنم و مدار خود دزدگیر رو دست نزنم.



[مجید89]

در ادامه پست قبل

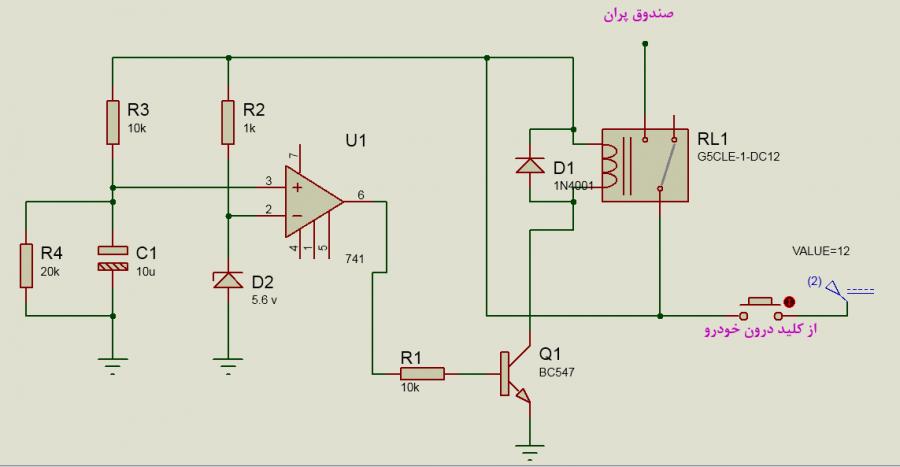

میشه به عنوان نمونه مدار زیر رو در نظر گرفت:
[hide]

[/hide]
که هزینه این مدار کمتر از قبلیه و همچنین یک بار دستور داده میشه و نیز با تغییر ظرفیت خازن میشه مدت زمان انتظار رو تغییر داد.



[farah676]

با عرض سلام

اینهمه زحمت برای ساخت یک تایمر !
شما میتوانید براحتی [hide]با آی سی 555 مداری که با فشار دکمه به مدت (قابل تنظیم ) و قطع شدن رله بعد از رها کردن دکمه با قابلیت تنظیم ، بسازید[/hide]



[مجید89]

با عرض سلام

اینهمه زحمت برای ساخت یک تایمر !
شما میتوانید براحتی hidden content may not be quoted

مداری که در پست 14 ارائه شده که ساده هست و زحمتی هم نداره!
شما هم اگه لطف کنین و مدارتون رو با شکل ارائه بفرمایین قابل قیاس شده و راحتتر بررسی میشه. ممنون.



[مجید89]

جناب mehdifull عزیز منتظر نظرتون درباره مدار پست شماره 14 هستم.



[mehdifull]

سلام مهندس تستش کردید ؟



[مجید89]

سلام مهندس تستش کردید ؟

راستش نه ولی فکر نمیکنم مشکلی داشته باشه. البته منتظر نظر شما هم بودم. شما خودتون مدار پیشنهادیتون رو تست کرده بودین؟



[mehdifull]

سلام استاد این مدار اصلا تغذیه نشده پایه های 7 و4 را شما اصلا به کل فراموش کردید که اگر درست بود به محض اینکه شستی را فشار دهید فعال میشود و تا زمان تخلیه خازن روشن می ماند درسته همین چیز را از مدار میخواهید ؟
که اگر این را هم بخواهید با2 تا ترانزیستور و یک خازن و 3 تا مقاومت و همان رله درست میشود و نیاز به ای سی نیست
