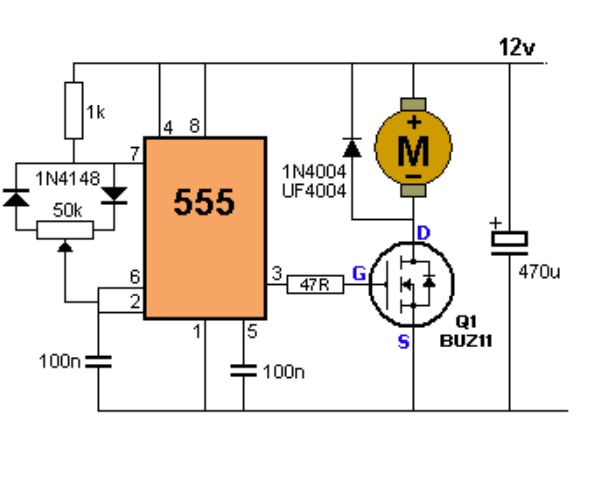

کنترلر دور موتور dc آمپر بالا با ic555 :

با استفاده از این مدار میشه دور موتور های dc تا جریان 30 آمپر رو کنترل کرد ، فقط نکته ایی که باید دقت بشه در انتخاب ماسفت به جریان ماسفت دقت بشه ، حتما از هیت سینک برای ماسفت استفاده بشه.



[امیر سجاد]

کنترلر دور موتور dc آمپر بالا با ic555 :

با استفاده از این مدار میشه دور موتور های dc تا جریان 30 آمپر رو کنترل کرد ، فقط نکته ایی که باید دقت بشه در انتخاب ماسفت به جریان ماسفت دقت بشه ، حتما از هیت سینک برای ماسفت استفاده بشه.
مشاهده فایل‌پیوست 185266

سلام
دوست خوبم ممنونم از مطالب مفیدتان
فایل پیوست باز نمیشه
متشکرم



[komail1094]

سلام ، مجدد فایل رو آپلود کردم ،



[komail1094]

سلام
دوست خوبم ممنونم از مطالب مفیدتان
فایل پیوست باز نمیشه
متشکرم

سلام ، مجدد فایل رو آپلود کردم .



[komail1094]

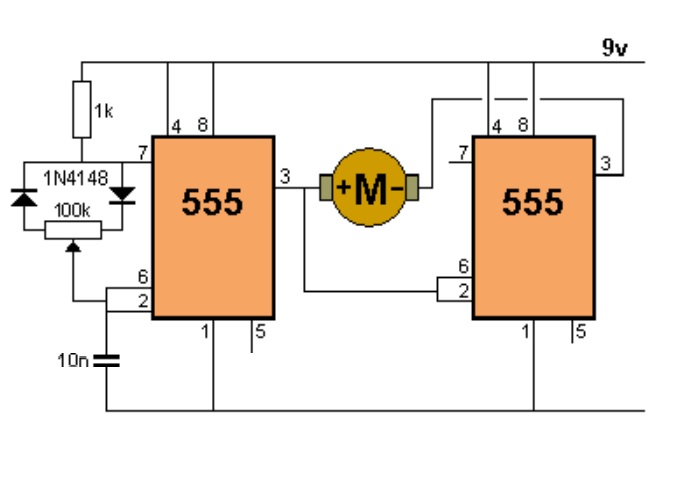

مدار کنترل جهت موتور dc با ic555 :

با استفاده از این مدار میشه جهت چرخش موتور dc رو مشخص کرد ، به این صورت که اگر پتانسیومتر در مقدار وسط قرار بگیره موتور هیچ حرکتی نخواهد کرد و با کم یا زیاد کردن پتانسیومتر ، جهت چرخش موتور تغیر میکنه ، توجه کنید که این مدار برای موتور های dc با حداکثر ولتاژ 6 ولت و جریان 20mA هستش ، که اگر بخواهید برای موتور های با ولتاژ و جریان بالاتر استفاده بشه باید تغیراتی در قسمت اتصال سیم ها به موتور انجام بدید.



[komail1094]

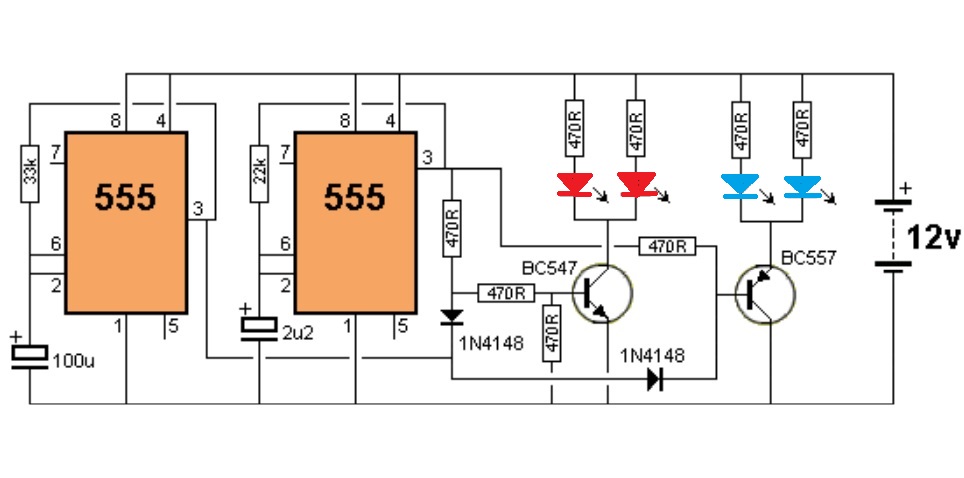

مدار فلاشر پلیسی با ic555 :

این هم مدار فلاشر پلیسی که سه بار به صورت متوالی led های قرمز چشمک میزنن و در سه بار بعدی led های آبی چشمک میزنن ، میشه با انتخاب ترانزیستور با قابلیت تحمل جریان بالاتر ، تعداد led ها رو هم افزایش داد .



[komail1094]

مدار فلاشر پلیسی با ic555 :

این هم مدار فلاشر پلیسی که سه بار به صورت متوالی led های قرمز چشمک میزنن و در سه بار بعدی led های آبی چشمک میزنن ، میشه با انتخاب ترانزیستور با قابلیت تحمل جریان بالاتر ، تعداد led ها رو هم افزایش داد .
مشاهده فایل‌پیوست 185275

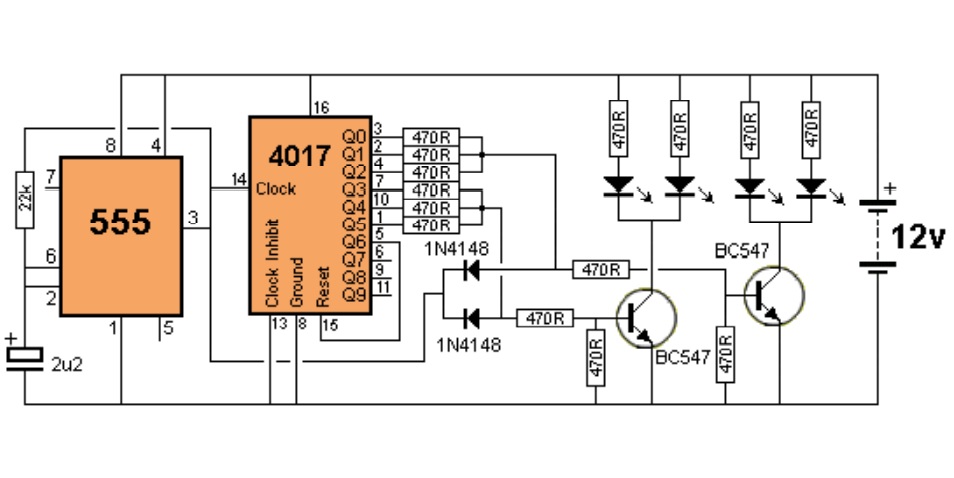

این هم یه مدار دیگه با این تفاوت که به جای استفاده از 2 آی سی 555 ، از یه 555 با یک 4017 استفاده شده.



[komail1094]

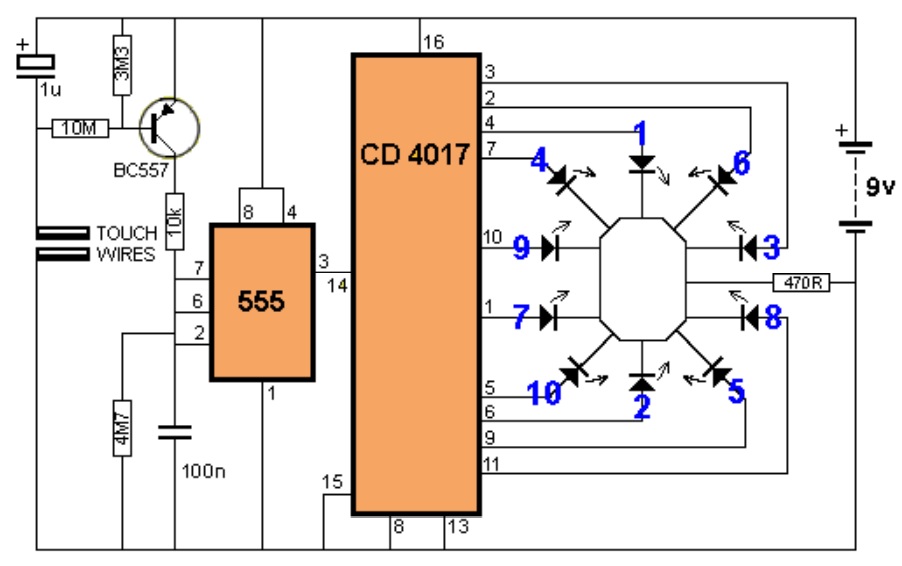

مدار LED چرخشی با ic555 :

این هم یه مدار جالب و کاربردی که وقتی پراپ ها لمس بشن led های به صورت چرخشی(مثل آیکون لودینگ در سیستم ها ) خیلی سریع شروع میکنن به چرخیدن و تا زمانی که دست بر بروی پراپ ها باشه led ها با سرعت به چرخیدنشون ادامه میدن و زمانی که دست از روی پراپ ها برداشته بشه سرعت چرخش کند میشه تا زمانی که دیگه led ها خاموش بشن .



[komail1094]

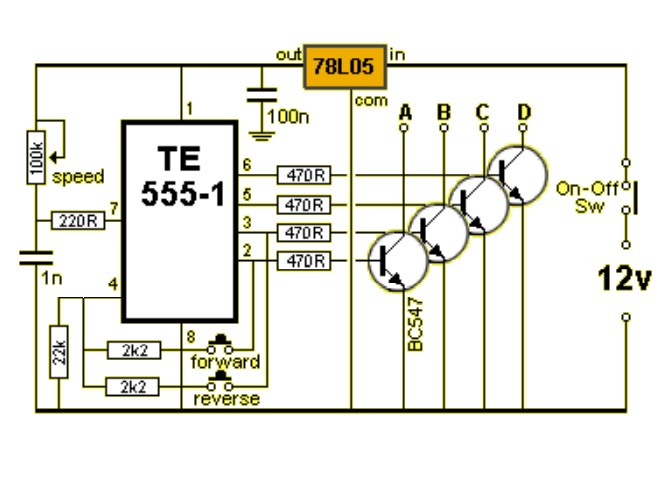

مدار تست استپر موتور 4 سیمه با ic555 :

این هم مدار تست استپر موتور های 4 سیمه ، فقط دقت بشه اگر برای موتور های جریان بالا استفاده میشه ، به جریان قابل تحمل ترانزیستور ها هم دقت بشه



[komail1094]

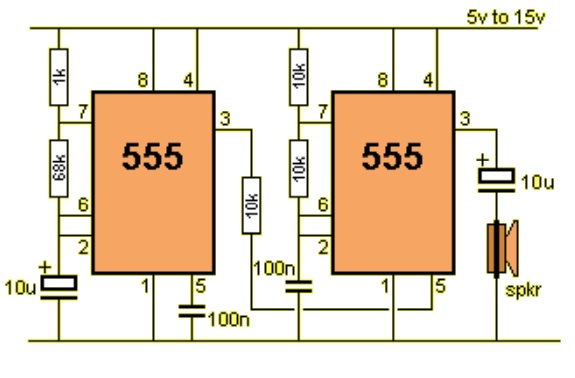

مدار آژیر پلیس با ic555 :

این هم مدار آژیر پلیس ، تنها نکته اش این هست که از بلندگو مناسب تو مدار استفاده بشه .
