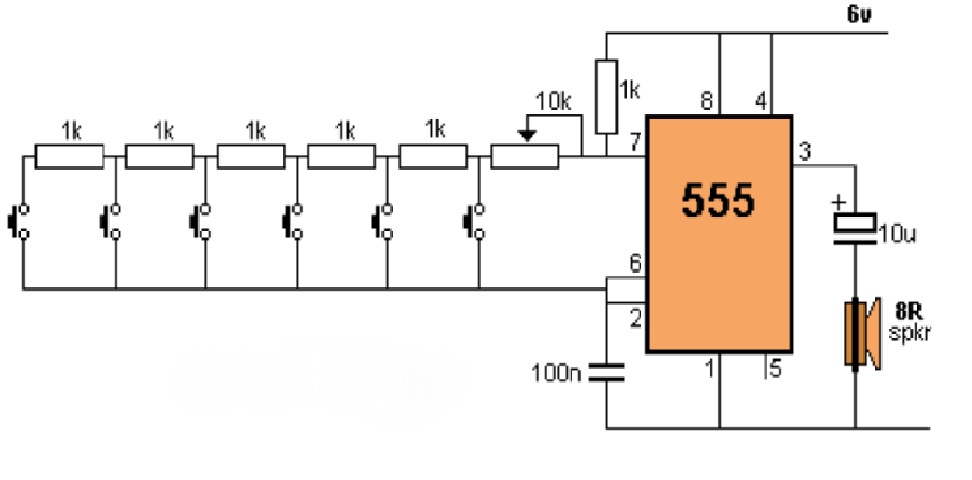

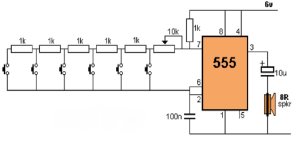

آموزشی: مدارات با ic 555

komail1094

کاربر vip
کاربر
2020-11-17
91
171
25

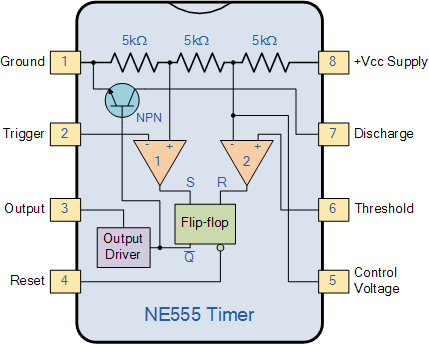

این هم عکسی از پایه های ic در پکیج dip و توضیح هر پایه
پایه 1 : پایه Ground می باشد که باید به زمین (صفر ولت) متصل کنیم.

پایه 2 : پایه تریگر Trigger می باشد. در صورتی که ولتاژ این پایه از یک سوم ولتاژ VCC کمتر باشد, فلیپ فلاپ داخلی ای سی را به حالت ست در می اورد و باعث می شود خروجی ای سی از سطح ولتاژ Low (صفر منطقی یا GND) به سطح ولتاژ High (نزدیک به VCC) تغییر کند.

پایه 3 : پایه خروجی Output ای سی می باشد و همانطور که گفته شد, مطابق با استاندارد TTL است و ماکزیمم جریان خروجی ان نیز 200 میلی امپر می باشد.

پایه 4 : این پایه برای ریست Reset فلیپ فلاپ داخلی ای سی و در نتیجه ریست شدن خروجی ای سی 555 است و در صورتی که به ان نیاز نداشته باشیم معمولا برای جلوگیری از ریست ناخواسته ان را به VCC یا مثبت تغذیه متصل می کنند. برای ریست شدن خروجی ای سی باید این پایه را برای یک لحظه به GND یا صفر ولت متصل کنیم.

پایه 5 : پایه ولتاژ کنترل, در صورتی که بخواهیم ولتاژ آستانه بالایی و آستانه پایینی موجود در ورودی منفی مقایسه کننده اول و ورودی مثبت مقایسه کننده دوم, همان دو سوم VCC و VCC یک سوم بماند با این پایه کاری نداریم و ان را با یک خازن 10 نانو فاراد به زمین متصل می کنیم تا نویز روی ان اثری نگذارد. ولی در صورتی که بخواهیم ولتاژ های آستانه را خودمان تغییر داده یا کنترل کنیم با اعمال یک منبع ولتاژ به این پایه می توانیم این کار را انجام دهیم. از این پایه برای مدولاسیون پهنای پالس یا کنترل تاخیر بوسیله ولتاژ و… استفاده می شود.

پایه 6 : در صورتی که ولتاژ پایه Threshold از دو سوم VCC بیشتر شود, خروجی مقایسه کننده دوم High شده و فلیپ فلاپ را Reset می کند و باعث صفر یا Low شدن خروجی ای سی می شود.

پایه 7 : پایه تخلیه Discharge می باشد. این پایه بصورت مستقیم به پایه کلکتور ترانزیستور دو قطبی NPN داخلی ای سی 555 وصل شده است و در هنگام Reset فلیپ فلاپ داخلی ای سی, ترانزیستور اشباع شده و پایه 7 به زمین وصل می­ شود. که معمولا برای تخلیه بار خازن و رفتن به سیکل بعدی تایمینگ استفاده می شود.

پایه 8 : پایه تغذیه ای سی یا VCC می باشد که می تواند به ولتاژ مثبت 4.5 تا 15 ولت DC متصل شود.


komail1094

کاربر vip
کاربر
2020-11-17
91
171
25
انواع مد های کاری ic555 عبارتند از :

  • مُد مونوستابل: در این مُد، ۵۵۵ به عنوان تولید پالس «تک-شات» عمل می‌کند. دستگاه‌های شامل زمان‌سنج، ردیابی پالس از دست رفته، کلید پرش-آزاد، کلید لمسی، تقسیم‌گر فرکانس، سنجش مقدار خازن، مدولاسیون عرض پالس، و دیگر.



  • مُد آستابل (free-running): تراشه ۵۵۵ می‌تواند به عنوان یک نوسان‌گر عمل کند. مانند مدارات LED و فلاشرهای لامپی، مولد پالس ساعت، تولید صدا (آژیر)، مدولاسیون زمان پالس و ... ۵۵۵ می‌تواند به عنوان یک مبدل آنالوگ به دیجیتال ساده استفاده شود (تبدیل مقدار آنالوگ به طول پالس). برای نمونه، انتخاب مقاومت گرمایی به عنوان مقاومت زمان‌بندی به ۵۵۵ اجازه می‌دهد تا دما را اندازه‌گیری کند: دوره پالس خروجی به عنوان دما در نظر گرفته می‌شود. سپس با استفاده از سیستم برپایه میکروپروسسور می‌توان دوره پالس را به دما تبدیل نموده، و با خطی‌سازی آن را تنظیم کرد.



  • مُد بای‌استابل (یا schmitt trigger): تراشه ۵۵۵ می‌تواند به عنوان فلیپ‌فلاپ عمل کند، اگر پایه DIS متصل نباشد و از هیچ خازنی استفاده نشود. که می‌تواند در کلیدهای پرش-آزاد لچ شده‌استفاده شود.


komail1094

کاربر vip
کاربر
2020-11-17
91
171
25
محاسبه زمان در مد استابل :

در حالت استابل ic555 میتواند تولید موج مربعی کنه ، زمان صفر و یک شدن خروجی بستگی به مقدار مقاومت و خازن استفاده شده در مدار داره ، که با استفاده از نرم افزاری که در پست دوم آپلود کردم یا با استفاده از فرمول های زیر میتونید مقدار فرکانس شکل موج رو محاسبه کنید .

555_astable_mode (2).png

Time High (secs) : 0.693*(R1+R2)*c1
Time Low (secs) =0.693*R2*C1
Frequency = 1.44/((R1+R2+R2)*C1)
Duty Cycle Percentage =(Th/( Th +Tl ))+100




komail1094

کاربر vip
کاربر
2020-11-17
91
171
25
محاسبه زمان مونو استابل :
زمان مونو استابل در واقع همان زمان Time Out یا اتمام زمان فعال بودن خروجی است. در حالت مونو استابل وقتی تغذیه مدار وصل می شود خروجی به حالت Low رفته و بعد از گذشت مدت زمان مشخصی به حالت High رفته و در این حالت باقی می ماند.برای محاسبه این زمان می توان از فرمول زیر استفاده کرد.
مشاهده فایل‌پیوست 185157
Time Out Delay (secs) =1.1 * R1 * C1


komail1094

کاربر vip
کاربر
2020-11-17
91
171
25
مدار رقص نور 5 کانال

این مدار یک رقص نور است که به صورت چپ به راست LED ها روشن و خاموش میشود . این مدار میتواند بر روی دوچرخه یا موتورسیکلت استفاده شود . اگر برای مدار های جریان بالا میخواهید از این مدار استفاده کنید میشه به جای LED ها مدار راه انداز رله استفاده کنید تا جریان خروجی بیشتری رو بتونید کنترل کنید.
مشاهده فایل‌پیوست 185158



komail1094

کاربر vip
کاربر
2020-11-17
91
171
25

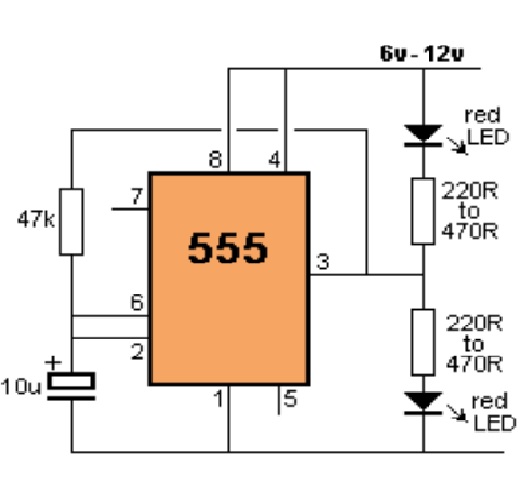

مدار فلاشر با ic555

این هم مدار فلاشر دو کانال که میشه با تغیر مقدار خازن الکترولیت سرعت چشمک زدن led های رو جا به جا کرد.
