ماكروفر پانوسونيك NN-ST686S

[MAFSHARI]

آقا من واقعا از شما متشكرم قطعات رو تهيه كنم چك مي كنم و نتيجه رو بهتون ميگم



[MAFSHARI]

سلام استاد بنده طبق فرمایشات جنابعالی پل دیود و IGBT:GT60N321 رو عوض کردم خوشبختانه عیبش برطرف شد ولی متاسفانه الان وقتی استارت می شه بیشتر از 10 ثانیه کار نمی کنه و دوباره خاموش میشه در ضمن موقع نصب ترانزیستور ها و پل دیود بروی هیت سینگ فقط تونستم با خمیر سیلیکون اون رو به هیت سینگ بچسبونم و پیچهاشو نبستم به نظرتون حالا عیب از کجاست با تشکر



[amolpana]

سلام استاد بنده طبق فرمایشات جنابعالی پل دیود و IGBT:GT60N321 رو عوض کردم خوشبختانه عیبش برطرف شد ولی متاسفانه الان وقتی استارت می شه بیشتر از 10 ثانیه کار نمی کنه و دوباره خاموش میشه در ضمن موقع نصب ترانزیستور ها و پل دیود بروی هیت سینگ فقط تونستم با خمیر سیلیکون اون رو به هیت سینگ بچسبونم و پیچهاشو نبستم به نظرتون حالا عیب از کجاست با تشکر

به نام خدا
سلام دوست عزیز
1= دلیل نبستن پیچ های قطعه چیست؟؟
2= حتما تمام پیچ ها بسته شود و اتصالات بدنه سیم های بدنه خوب بسته و محکم شود
3=در صورت نداشتن اتصال بدنه کار نمیکند
4=خرابی دیود های متصل به مگنترون دیود های مستطیلی sk که اگر اتصال باشد کار نمیکند
5=خرابی مگنترون که گاها فیشهای ورودی آن با بدنه دستگاه اتصال میشود
6=متصل نبودن کامل مگنترون به مدار
7=خرابی مقاومت های مرتبط به های ولتاژ و مدار اینورتر
8=خرابی ترانس های ولتاژ!!
بررسی و اطلاع دهید



[MAFSHARI]

سلام استاد . حقیقتا فراموش کردم که پیچها رو ببندم . در ضمن من دو تا دیود بزرگ که روی بورد اینورتور هست و فکر میکنم sk باشه با قسمت دیود مولتی متر که چک می کنم اصلا عددی نشون نمیده . مقاومتهای های ولتاژ دقیقا کدوم مقاومتهاست که چک کنم و در آخر ترانس های ولتاژ رو چطوری چک کنم تا از صحتش مطمئن شوم . واقعا از راهنمائیتون متشکر انشالله بتونم جبران کنم



[MAFSHARI]

سلام استاد با راهنمائيهاي جنابعالي متوجه شدم كه نبستن پيچ ترانزيستورها با عث گرم شدن بيش حد آنها شده و بعد از 10 ثانيه دستگاه رو خاموش ميكنه كه بعداز بستن پيچها اين مشكل رفع شد و راه افتاد اما امروز صبح كه مشتري اومد كه دستگاه رو تحويل بگيره براي اينكه دستگاه رو تست كنيم و بعدش تحويلش بدم متوجه شدم كه دستگاه فرمان ميگيره ولي موقع استارت روي صفحه مانيتور مي نويسه child واصلا استارت نميشه دكمه ريست رو هم ميزنم بازم كار نميكنه شرمنده كه زياد مزاحمتون شدم البته جلوي مشتري هم يه كم ضايع شدم ولي چون ماركوفر رو چندجا برده بود و كسي بهش دست نزده يكم هنوز تو بورس م



[amolpana]

سلام استاد با راهنمائيهاي جنابعالي متوجه شدم كه نبستن پيچ ترانزيستورها با عث گرم شدن بيش حد آنها شده و بعد از 10 ثانيه دستگاه رو خاموش ميكنه كه بعداز بستن پيچها اين مشكل رفع شد و راه افتاد اما امروز صبح كه مشتري اومد كه دستگاه رو تحويل بگيره براي اينكه دستگاه رو تست كنيم و بعدش تحويلش بدم متوجه شدم كه دستگاه فرمان ميگيره ولي موقع استارت روي صفحه مانيتور مي نويسه child واصلا استارت نميشه دكمه ريست رو هم ميزنم بازم كار نميكنه شرمنده كه زياد مزاحمتون شدم البته جلوي مشتري هم يه كم ضايع شدم ولي چون ماركوفر رو چندجا برده بود و كسي بهش دست نزده يكم هنوز تو بورس م

به نام خدا
سلام دوست عزیز
احتراما این مشکل شما عیب خاصی ندارد
به احتمال زیاد کی برد در قسمت استارت و استپ کثیف است و به حالت جفت شدن شده یا آب به داخلش رفته است
معمولا با نگه داشتن 3 ثانیه دکمه استپ در زمانی که عادی است قفل کودک میشه و با داشتن مجدد قطع و برعکس در زمان کار و استارت اگر دکمه استار 3 ثانیه فشرده شود مجدد قفل میشه تا کودک دست نزند حال شما یا این عمل را انجام دادید و دست خوذ را 3 ثانیه نگه داشتید یا کیبرد مشکل دارد بررسی کنید !!!

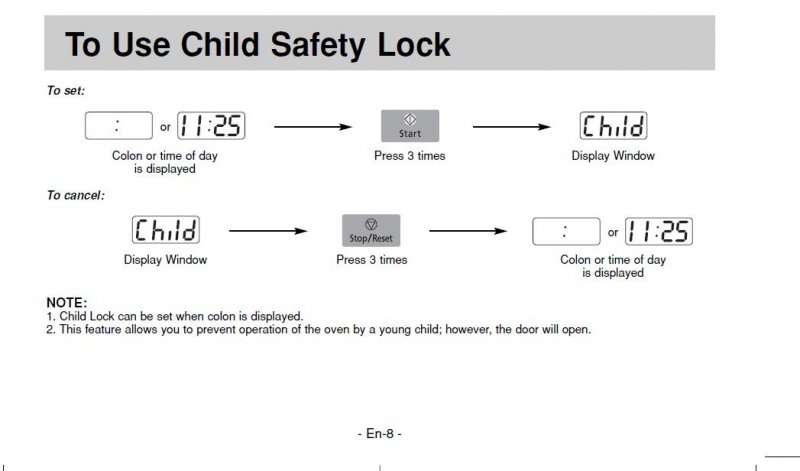

به عکس فوق که عمکرد همین موضوع است دقت کنید



[amolpana]



[MAFSHARI]

با سلام ضمن تشكر از ستاد AMOLPANA كه زحمت زيادي براي بنده كشيدند ظاهرا عيب پيش آمده بخاطر بد بسته شدن صفحه كيبورد بوده و بعد از بازو بسته شدن آن ماكروويو بدون هيچ مشكلي كار كرد و اونو تحويل مشتري دادم واقعا از تمامي دست اندركاران انجمن متشكرم



[اراد 1234876]

سلام بنده دقیقا همین برد رو دارم که igbt وسطی با شماره gt60n321 سوخته. پل دیود شماره ها رو تست دیود یکیش 518 نشون میده و دوتاش 522 و اخری 544 نشون میده ایا به نظر شما سوخته یا این مقدار تفاوت ایرادی نداره؟ اون igbt. دیگر هم سالمه.
در ضمن ممنون میشم نحوه تست ترانس ولتاژ و دو عدد دیود های ولتاژ روی برد رو هم لطف بفرمایین ممنون میشم.



[amolpana]

سلام بنده دقیقا همین برد رو دارم که igbt وسطی با شماره gt60n321 سوخته. پل دیود شماره ها رو تست دیود یکیش 518 نشون میده و دوتاش 522 و اخری 544 نشون میده ایا به نظر شما سوخته یا این مقدار تفاوت ایرادی نداره؟ اون igbt. دیگر هم سالمه.
در ضمن ممنون میشم نحوه تست ترانس ولتاژ و دو عدد دیود های ولتاژ روی برد رو هم لطف بفرمایین ممنون میشم.

با سلام
کاربر محترم
در ادامه موضوع دیگری که چند سال پیش حل شده مطرح کردید
لطفا قوانین سایت را رعایت کنید
تاپیک فوق بسته میشود
