سلام مهندس جان.
تمام پست ها را تک تک میخوانم.
این عکس هایی را که فرستادم در پاسخ به پست های استاد بود که فرمودند بفرستید.
نقشه استاد را هم اجرا کردم اما چون مدار فرستاده شده توسط اینجانب اشکال داشت و در پست قبلی اشاره شد، گزارشی مبنی بر عدم نتیجه را ارسال نکردم.
این بدلیل این است که برای دوستان و همکاران ارزش قائلم که وقت با ارزش خود را با گزارش هایی که ناشی از عجله و احیانا اشکالات فنی از طرف اینجانب باشد تلف نشود
درود
نقشه بازم اشکال داره ولی بابای ترانزیستورها دراومده ولش کن کاری که میگم انجام بده
مدار خط مشکی که به دیود پل اضافه کردی قطع کن
و همان مداری که قبلا دادم استفاده کن .
یعنی بعد از قطع کردن مسیر فوق باید کارهای زیر انجام بشه

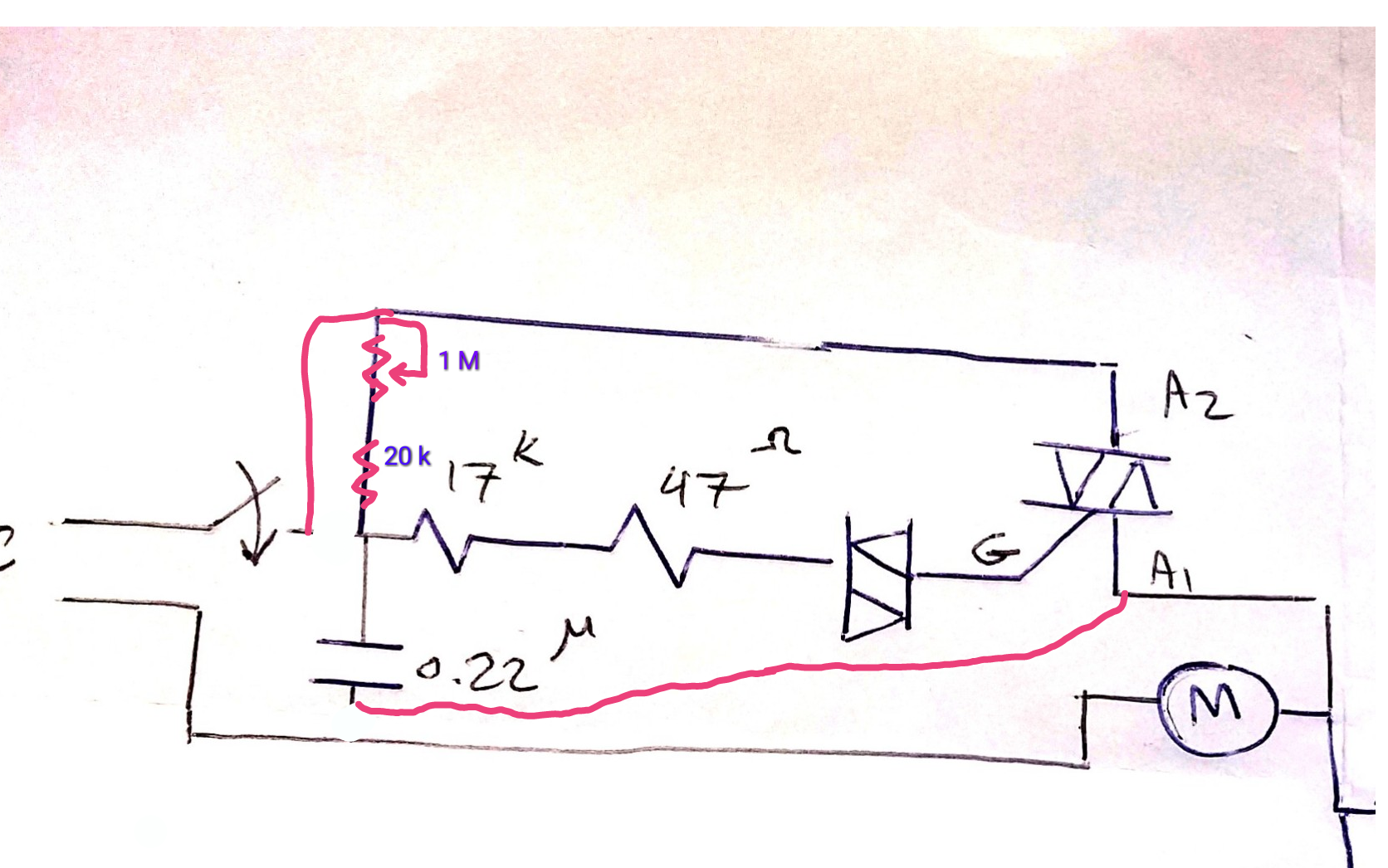

۱- یک پایه خازنی که مشخص کردم آزاد کنید و به پایه A1 ترایاک که مشخص کردم متصل کن
۲- فعلا ۲۰ کیلو را حذف کن تا موقتا تست کنی بعدا اضافه میکنی
۳- پایه دیگر همین خازن و ۱۷ کیلو که طبق نقشه زیر بهم متصله همینطور بهم متصل باشه ولی از بقیه مدار آزاد کن و فقط به یک پایه پتانسیومتر ۵۰۰ کیلو متصل کن
۴- سر وسط پتانسیومتر ۵۰۰ کیلو را به پایه کلید که مشخص کردم و به پایه A2 ترایاک متصل کن (یعنی هم به کلید و هم به A2متصل بشه)
حالا روشن کن و تست کن
اگه درست نصب کرده باشی و کار نکنه ترایاک را عوض کن کار میکنه
اگه از شماره ترایاک مطمئن نیستی و یا پایه ها رو نمیدونی اعلام کن .شانسی کاری نکن
اگه خرابکاری هم کردی اشکال نداره گزارش کن
سپاس
