مشکل: عدم جوش صبا الکتریک 200 آمپر

[darabi81]

با سلام خدمت همه دوستان و همکاران

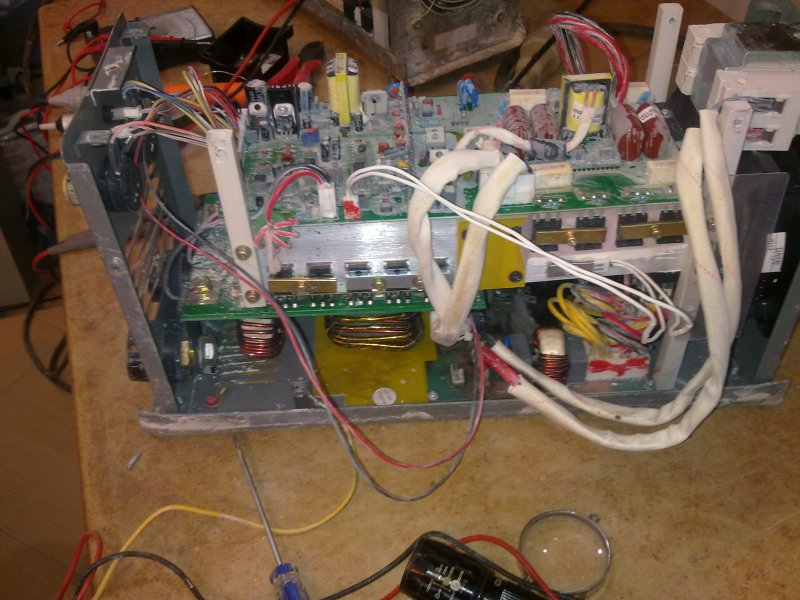

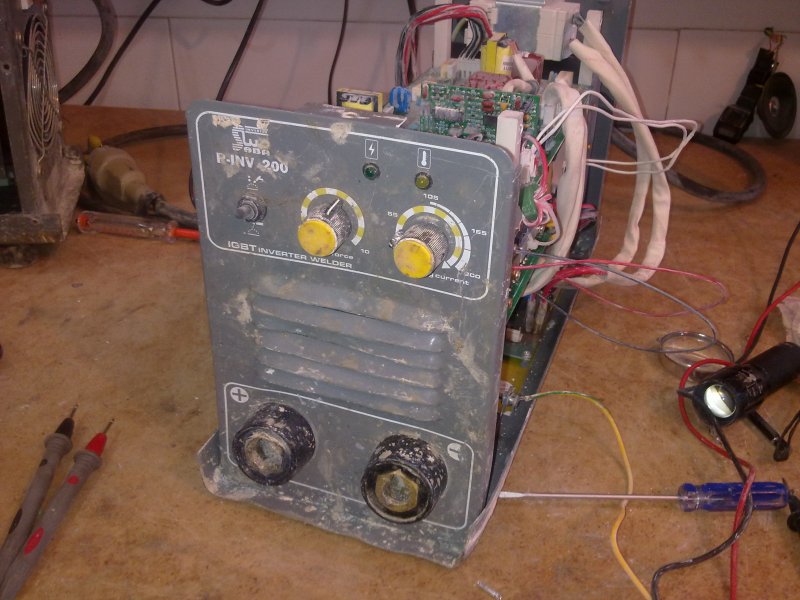

امروز یک دستگاه صبا الکتریک طرح جدید برای تعمیر آورده شد.
دستگاه بر اثر وصل شدن به برق 2 فاز معیوب شده بود.
برد تغذیه به طور کامل سرویس شد و الان خروجی 310 ولت را دارد.
بعد از تغذیه سویچینگ دو عدد رگلاتور ولتاژ دارد. 7815 و 7915 که با قرار دادن پروپ مشکی روی بدنه رگولاتور ها در هر دو روی پایه ورودی 24 ولت موجود است و در 7815 روی پایه خروجی 15 ولت و در 7915 روی پایه خروجی 10 ولت اندازه گیری شد.و همچنین ولتاژ بین خروجی های دو رگلاتور 29 ولت میباشد.
دیود های دوسویه خروجی هم تست شده و سالم هستند.
چراغ پاور سبز رنگ هم روشن است.
چراغ زرد خاموش است و IGBT ها هم تست شده و سالم اند.
دستگاه روی جای انبر ها ولتاژ خروجی ندارد.
و همچنین روی ماسفت های خروجی اسیلاتور هم سیگنالی ندارم.

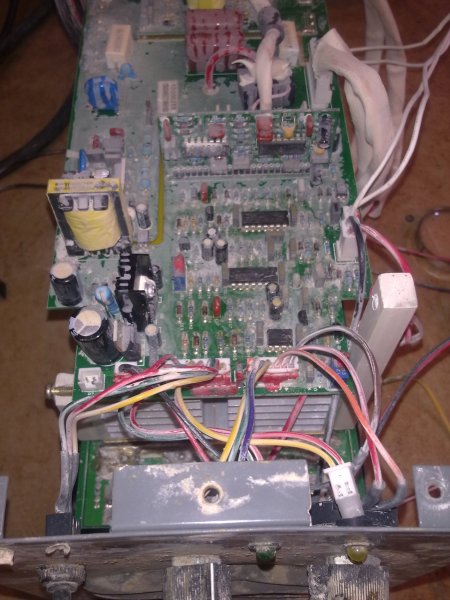

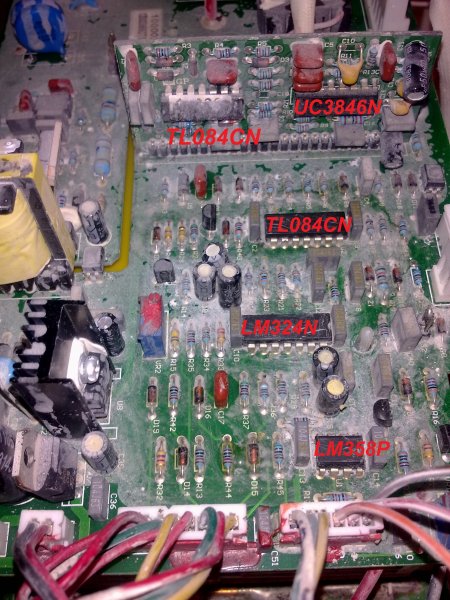

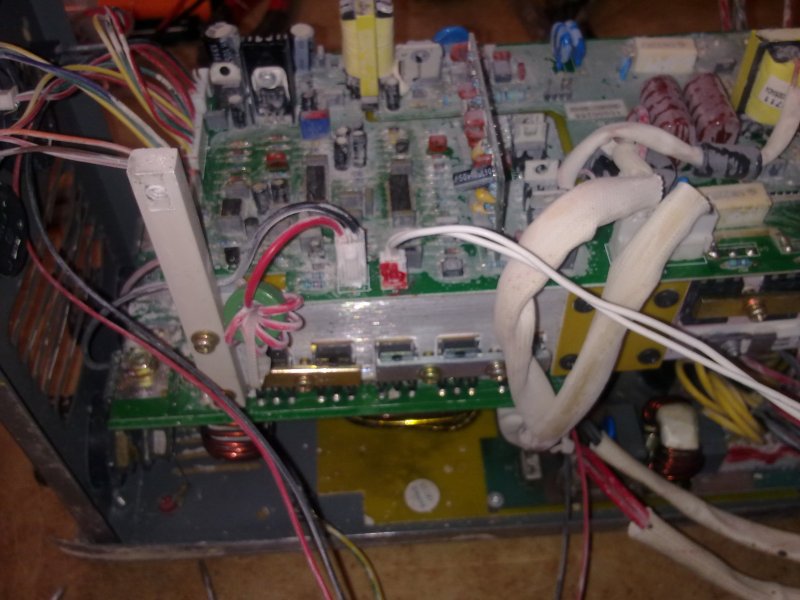

مدارات اسیلاتور هم 5 آی سی دارد که روی تصویر پیوست کد آنها را ذکر کرده ام.
با تشکر فراوان از راهنمایی دوستان.



[سلمانی]

سلام دوست عزیز دوبل دیودها رم تست کن



[darabi81]

سلام دوست عزیز دوبل دیودها رم تست کن

سلام
چک کردم سالم هستند



[غزال]

با سلام خدمت همه دوستان و همکاران
امروز یک دستگاه صبا الکتریک طرح جدید برای تعمیر آورده شد.
دستگاه بر اثر وصل شدن به برق 2 فاز معیوب شده بود.
برد تغذیه به طور کامل سرویس شد و الان خروجی 310 ولت را دارد.
بعد از تغذیه سویچینگ دو عدد رگلاتور ولتاژ دارد. 7815 و 7915 که با قرار دادن پروپ مشکی روی بدنه رگولاتور ها در هر دو روی پایه ورودی 24 ولت موجود است و در 7815 روی پایه خروجی 15 ولت و در 7915 روی پایه خروجی 10 ولت اندازه گیری شد.و همچنین ولتاژ بین خروجی های دو رگلاتور 29 ولت میباشد.
دیود های دوسویه خروجی هم تست شده و سالم هستند.
چراغ پاور سبز رنگ هم روشن است.
چراغ زرد خاموش است و IGBT ها هم تست شده و سالم اند.
دستگاه روی جای انبر ها ولتاژ خروجی ندارد.
و همچنین روی ماسفت های خروجی اسیلاتور هم سیگنالی ندارم.
مدارات اسیلاتور هم 5 آی سی دارد که روی تصویر پیوست کد آنها را ذکر کرده ام.
با تشکر فراوان از راهنمایی دوستان.
مشاهده فایل‌پیوست 110310

مشاهده فایل‌پیوست 110312
مشاهده فایل‌پیوست 110313مشاهده فایل‌پیوست 110318مشاهده فایل‌پیوست 110311

درود

خروجی 7915 باید 15- ولت داشته باشه و 10 ولت مثبت اشکاله
ضمنا ورودی هر دو رگلاتور 7815 و 7915 نباید به یک منبع متصل باشه لذا قطعا گزارش شما اشتباهه !

سپاس



[darabi81]

درود

خروجی 7915 باید 15- ولت داشته باشه و 10 ولت مثبت اشکاله
ضمنا ورودی هر دو رگلاتور 7815 و 7915 نباید به یک منبع متصل باشه لذا قطعا گزارش شما اشتباهه !

سپاس

سلام
خروجی 7915 نسبت به پایه وسط خودش 10 ولت مثبت است.
ولتاژ بین ورودی های 7915 و 7815 ,24 ولت است.پروپ مشکی روی 7915
همچنین ولتاژ پایه وسط 7915 و 7815 هم 24 ولت است.پروپ مشکی روی 7915
ولتاژ بین خروجی های 7915 و 7815 ,29 ولت است.پروپ مشکی روی 7915
البته ترانس تغذیه سویچینگ سه خروجی دارد که از دو خروجی آن برای تغذیه استفاده شده است
البته بین GND , VCC آی سی LM358P ولتاژی ندارم
بین VCC , GND آی سی LM324N ولتاژ 29 ولت را دارم
با تشکر فراوان



[غزال]

سلام
خروجی 7915 نسبت به پایه وسط خودش 10 ولت مثبت است.
ولتاژ بین ورودی های 7915 و 7815 ,24 ولت است.پروپ مشکی روی 7915
همچنین ولتاژ پایه وسط 7915 و 7815 هم 24 ولت است.پروپ مشکی روی 7915
ولتاژ بین خروجی های 7915 و 7815 ,29 ولت است.پروپ مشکی روی 7915
البته ترانس تغذیه سویچینگ سه خروجی دارد که از دو خروجی آن برای تغذیه استفاده شده است
البته بین GND , VCC آی سی LM358P ولتاژی ندارم
بین VCC , GND آی سی LM324N ولتاژ 29 ولت را دارم
با تشکر فراوان

درود
بنظر میرسه خروجی رگلاتورها درسته و روش اندازه گیری شما درست نیست
برای اندازه گیری ولتاژها باید همیشه سیم مشکی به گراند که فلز رادیاتور 7815 است متصل باشه و دراینصورت می بینی خروجی 7915 مقدار 15- ولته

البته لزوما همیشه پایه وسط 7915 مشترک نیست و ممکنه در برخی از تولیدات پایه وسط ورودی باشه که با اندازه گیری نسبت به گراند مشخص میشه
هر پایه ای که منفی تر باشه ورودی و هر پایه ای 15- باشه خروجی است.

تغذیه آی سی که ولتاژی نداره تعقیب کن ببین از چه طریقی تامین میشه ( احتمالا از طریق ترانزیستور )

و با احتمال زیاد آی سی اسیلاتور یا مسیر تغذیه اش صدمه دیده

سپاس



[~H03in~]

با سلام خدمت استاد عزیز و جناب دارابی

ابتدا بهتر است تکلیف ولتاژ خروجی 7915 مشخص شود که چرا 10 ولت است؟
فکر میکنم شما ولتاژ 7915 را با فرض گراند پایه وسط اندازه گرفتید که اگر اینطوری اندازه گرفتین اشتباه است وقتی رگولاتور ار از روبرو بگیرید پایه سمت چپ زمین پایه وسط ورودی و پایه کنار خروجی است

در مرحله بعد ولتاژ vcc آی سی 3846 را اندازه بگیرید و ببینید در خروجیهای آن 11 و 14 سیگنال دارید؟ در صورتی که چراغ پروتکتی روشن نباشد



[darabi81]

با عرض سلام خدمت استاد غزال عزیز و جناب HO3in
همان طوری که فرمودید من اشتباه ولتاژ گیری کرده بودم و خروجی 7915 منفی 15 ولت است .
همچنین ولتاژ بین vcc و gnd آی سی های LM358P , LM324N , TL084CN سی ولت (30) کامل است و همچنین ولتاژ بین پایه های 12 GND و 15 VCC آی سی UC3846N مقدار 15 ولت میباشد.

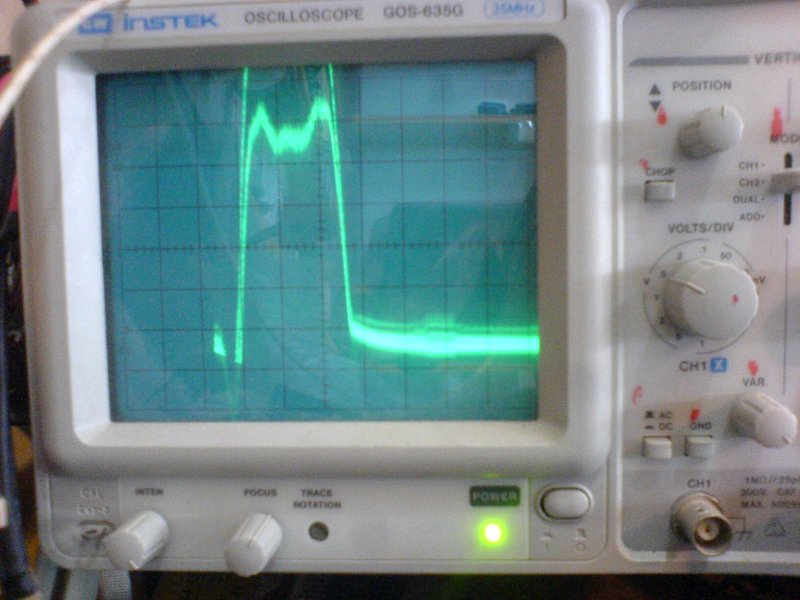

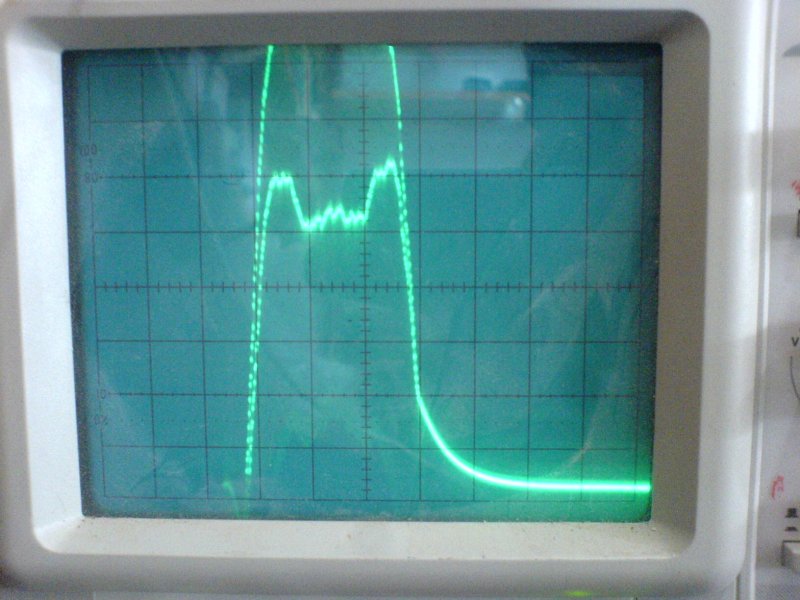

همچنین روی پایه های 11 و 14 آی سی 3846 هم سیگنال زیر را مشاهده کردم که فقط یک پالس بود و VOLTS/DIV هم روی 50mv و TIME/DIV هم 2ms



[غزال]

با عرض سلام خدمت استاد غزال عزیز و جناب HO3in
همان طوری که فرمودید من اشتباه ولتاژ گیری کرده بودم و خروجی 7915 منفی 15 ولت است .
همچنین ولتاژ بین vcc و gnd آی سی های LM358P , LM324N , TL084CN سی ولت (30) کامل است و همچنین ولتاژ بین پایه های 12 GND و 15 VCC آی سی UC3846N مقدار 15 ولت میباشد.
همچنین روی پایه های 11 و 14 آی سی 3846 هم سیگنال زیر را مشاهده کردم که فقط یک پالس بود و VOLTS/DIV هم روی 50mv و TIME/DIV هم 2msمشاهده فایل‌پیوست 110359مشاهده فایل‌پیوست 110358

درود

قطعا تایم را اشتباه میکنی
سیگنال خروجی 4 فت درایور چطوره ؟
سیگنال گیت فت های قدرت ؟

سپاس



[darabi81]

درود

قطعا تایم را اشتباه میکنی
سیگنال خروجی 4 فت درایور چطوره ؟
سیگنال گیت فت های قدرت ؟

سپاس

سلام وقت بخیر. این سیگنال را به سختی و روی پایه های خروجی آی سی گرفتم و همین یک پالس بود که به سختی توانستم آن را ببینم. خبری از موج مربعی متقارن نبود.
روی خروجی ۴ فت هم هیچ سیگنالی ندارم.
فکر نکنم این سیگنال منطقی باشد.
امروز یک دستگاه دیگر از همین مدل برای تعمیر آورده بودند که دیود های دوسویه خروجی شورت شده بود. سیگنال خروجی ۴ فت آن را بعد از تعمیر گرفتم که مربعی با پیک تو پیک ۳۰ ولت بود.
البته در دستگاه دوم علیرغم پروتکت شدن دستگاه بر اثر ایراد در خروجی'چراغ پروتکت روشن نشده بود و سیگنال خروجی روی ۴ فت را هم نداشت که با قطع کردن سوکت ارتباطی بین برد بالایی با برد ترانس سیگنال مربعی مشاهده می شد.
یعنی دستگاه پروتکت کرده بود ولی چراغ زرد روشن نشده بود.
ممکن است در این دستگاه هم به هر علت پروتکت اتفاق افتاده باشد وسیگنال مربعی قطع شده باشد ولی چراغ زرد روشن نشده باشد.
البته با وصل کردن دو سیم ترمو سویچ دستگاه چراغ زرد روشن می شود. ممکن است در این مدل چراغ زرد را فقط برای نشان دادن پروتکت گرما قرار داده باشند.
با تشکر
