سوختن igbt اینورتر 200 آمپر synyoung

[darabi81]

با سلام خدمت دوستان عریز

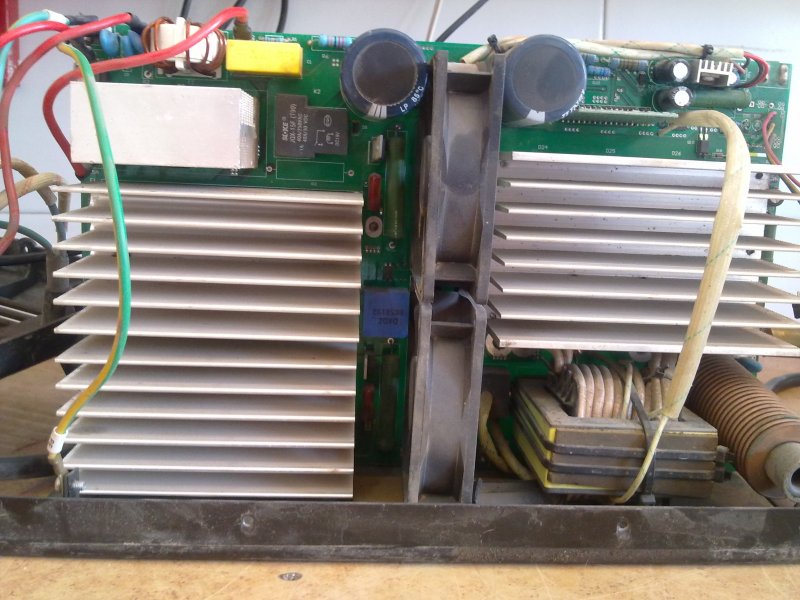

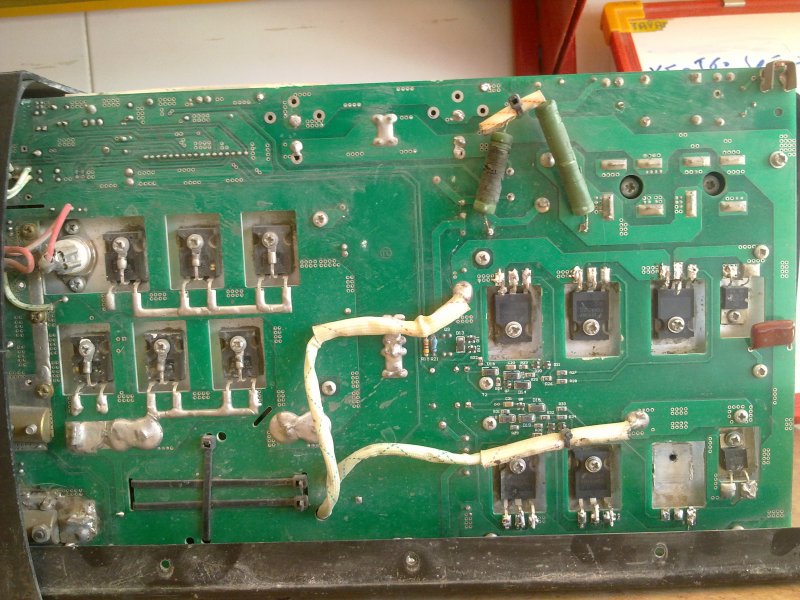

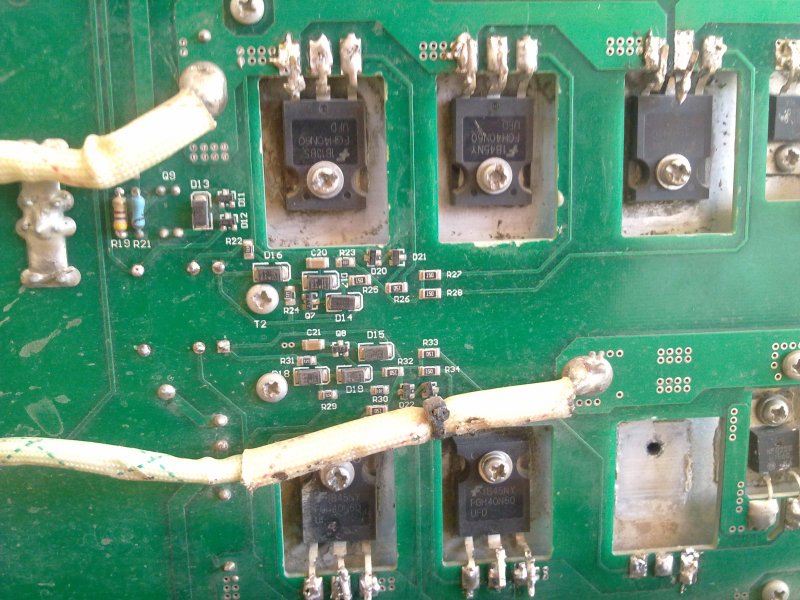

یک دستگاه اینورتر 200 آمپر igbt به شماره igbt های fgh40n60ufd برای تعمیر مراجعه کرده که هر 6 تا igbt ها سوخته بودند.از تجربه دستگاه های دیگر هم نوع این دستگاه به احتمال بسیار زیاد با تعویض ترانزیستور ها و روشن کردن دستگاه باز هم ترانزیستور ها خوهند سوخت.من در مورد این مدل دستگاه ها تجربه زیادی ندارم دوستان کمک کنند برای تست قسمت های مختلف دستگاه.

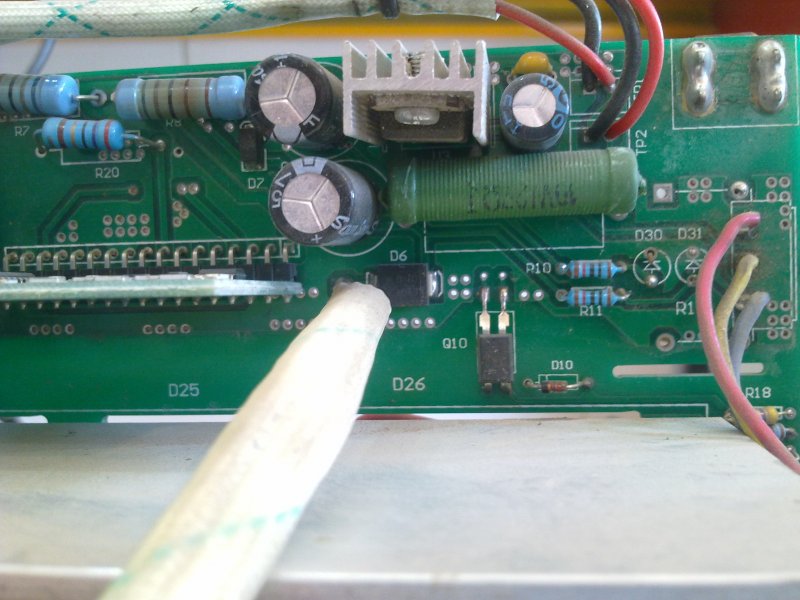

البته دیود های دوطرفه خروجی تست شده و سالم هستند.ترانس دستگاه را چک نکردم اما تا حالا ندیدم این مدل ترانس ها بسوزند.این دستگاه فکر میکنم تغذیه سویچینگ هم نداشته باشه و 300 ولت روی خازن ها رو با تقسیم ولتاژ مقاومتی کاهش دادن و با یک 7815 ولتاژ مورد نیاز برد pwm رو ساختند.

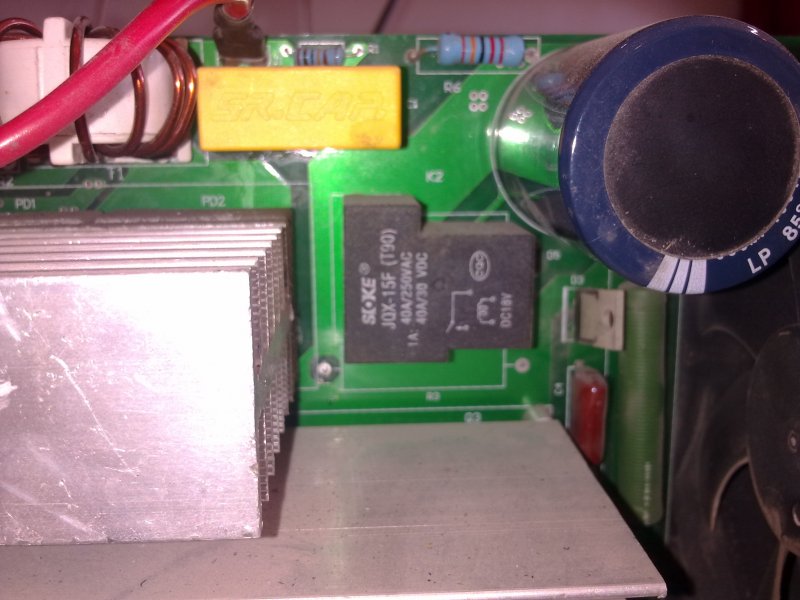

مکانیزم عمل این دستگاه هم به این صورته که یک مقاومت 47 اهم با رله موازی است که با شارژ خازن ها و در صورتی که igbt ها و ترانس و دیود های دوسویه ,سالم و در مدار باشند رله 18 ولت وصل میشود و در صورتی که ایرادی در این قطعات باشد و چراغ زرد روشن شود رله اصلا و صل نمیشود و مقاومت 47 اهم 10 وات موازی با رله هم بر اثر جریان کشیدن میسوزد.دوستان راهنمایی کنید برای تست و تشریح قسمت های مختلف دستگاه.



[bstar]

جناب دارابی
طبق فرمایش شما در این نوع دستگاه ولتاژ 7815 از طریق تقسیم مقاومتی درست کردن



[darabi81]

جناب دارابی
طبق فرمایش شما در این نوع دستگاه ولتاژ 7815 از طریق تقسیم مقاومتی درست کردن

بله ظاهرا از سویچینگ خبری نیست
دوستان راهنمایی کنید



[bstar]

با سلام جناب دارابی بنده سرویس مانوال دستگاه رو دارم این دستگاه در اصل ایتالیایی میباشد
که برد کنترل دارای ic های uc 3845 lm324 میتونم در اینجا اپلود کنم
نمیدونم یه چیزی میگن از شما حرکت از ما برکت یه همچین چیزی .

هر ایراد براساس لیست بالا پروتکول تعمیراتی خاص خود رادارد.که شامل اندازه گیری ولتاژهای علامت و اهم گیری از نقاط خاص مدار میشود .من همه این اطلاعات تعمیراتی را در یک جزوه راهنمای گام به گام تعمیرات دستگاه جوش اینورتری تهیه کرده ام .دوستان برای تهیه این جزوه 55 صفحه ای که تقریبا تمامی ایرادات دستگاه اینورتر را پوشش میدهد میتوانند به ایمیل من پیام دهند.شایان ذکر است که این جزوه راهنمای تعمیراتی یکی از شرکت های ایرانی میباشد که در دوره های تعمیراتی نمایندگی های تعمیرات تدریس میشود.
darabi81(a)gmail.com



[رحمت رجایی]

سلام اقای دارابی
قبل از نصب ترانزیستورها مسیر گیت همه انها را بررسی و ایسی 3845 را تعویض کن همچنین قطعات برد ایستاده که درش 324 و 3845 هست تست بکن



[غزال]

با سلام جناب دارابی بنده سرویس مانوال دستگاه رو دارم این دستگاه در اصل ایتالیایی میباشد
که برد کنترل دارای ic های uc 3845 lm324 میتونم در اینجا اپلود کنم
نمیدونم یه چیزی میگن از شما حرکت از ما برکت یه همچین چیزی .

سلام

جناب آقایbstar عزیز

منوال را ارسال نفرمودید
در صورت وجود منوال تعمیرش خیلی ساده میشه

مهندس دارابی عزیز
IGBTها را آزاد کن ببین بازم 47 اهمی بیش از حد داغ میشه ؟

سپاس



[bstar]

با سلام
جناب غزال سرم شلوغه در اولین فرصت اپلود میکنم
امروز صبح از همین دستگاه برای تعمیر نزد من اوردند
مشکل دستگاه شکستگی ولوم جریان میباشد
اگر ولتاژ گیری یا اهم گیری خاصی مد نظر شما هست اعلام بفرمایید
دستگاه تا فردا صبح پیش من هستش



[غزال]

با سلام
جناب غزال سرم شلوغه در اولین فرصت اپلود میکنم
امروز صبح از همین دستگاه برای تعمیر نزد من اوردند
مشکل دستگاه شکستگی ولوم جریان میباشد
اگر ولتاژ گیری یا اهم گیری خاصی مد نظر شما هست اعلام بفرمایید
دستگاه تا فردا صبح پیش من هستش

سلام عزیزم

خیلی لطف داری انشاءا.. بتونم جبران کنم

سپاس



[darabi81]

سلام
بله با جدا کردن igbt ها هم مقاومت 47 اهم داغ میشود
به وسیله منبع تغذیه 12 ولت به خروجی رگلاتور ولتاژ دادم که حدود 10 میلی آمپر جریان کشید و بعد از حدود 10 ثانیه چراغ زرد روشن میشد.

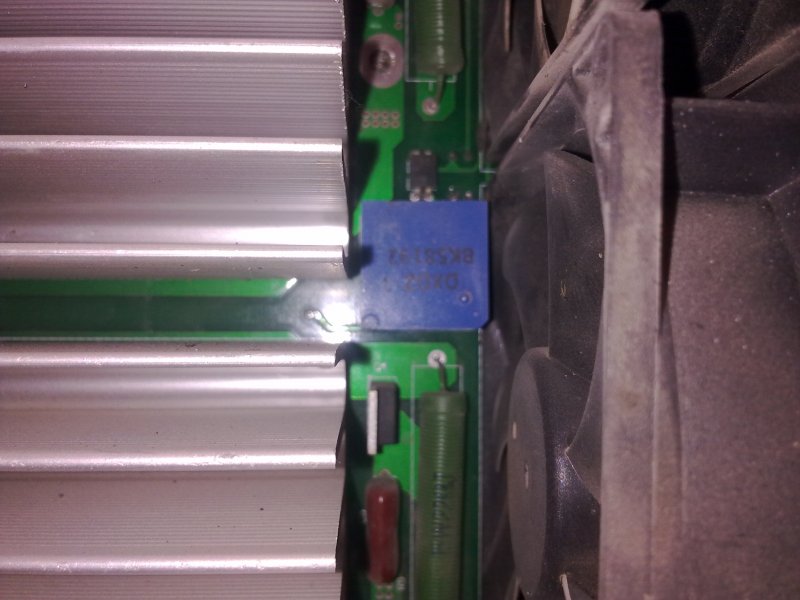

این اعمال ولتاژ 12 ولت را هم در حالت باز کردن igbt ها و هم با قرار دادن 2 عدد igbt سالم تست کردم که در هر دو حالت جواب یکی بود و در هر دو حالت نتوانستم با اسکوپ روی ورودی ترانس پالس(قطعه آبی رنگ تصویر پنجم) سیگنال منطقی ببینم



[غزال]

سلام
بله با جدا کردن igbt ها هم مقاومت 47 اهم داغ میشود
به وسیله منبع تغذیه 12 ولت به خروجی رگلاتور ولتاژ دادم که حدود 10 میلی آمپر جریان کشید و بعد از حدود 10 ثانیه چراغ زرد روشن میشد.
این اعمال ولتاژ 12 ولت را هم در حالت باز کردن igbt ها و هم با قرار دادن 2 عدد igbt سالم تست کردم که در هر دو حالت جواب یکی بود و در هر دو حالت نتوانستم با اسکوپ روی ورودی ترانس پالس(قطعه آبی رنگ تصویر پنجم) سیگنال منطقی ببینم

سلام

اگر 47 اهم فورا و بشدت داغ میشه غیر طبیعی است
اما اگه طول میکشه داغ بشه طبیعی است چون رله عمل نمیکنه که 47 اهم شورت بشه لذا طبیعی است که در زمان طولانی داغ کنه

حالا کدوم حالته ؟
ضمنا اهم خروجی 47 اهم نسبت به گراند (منفی خازن بزرگ ) چند اهمه؟
احتمالا اسیلاتور خرابه
اگه 3845 تعداد 8 پایه داره پایه 7 تغذیه است
و اگه 14 پینه پایه 12 تغذیه است ببین ولتاژ تغذیه داره

با توجه به ایکه جناب bstar عزیز منوال دارن و لطف میکنن حتما بسرعت حل میشه

سپاس
