سوختن ترانزیستور منبع تغذیه به محض زیر بار بردن

[mohally]

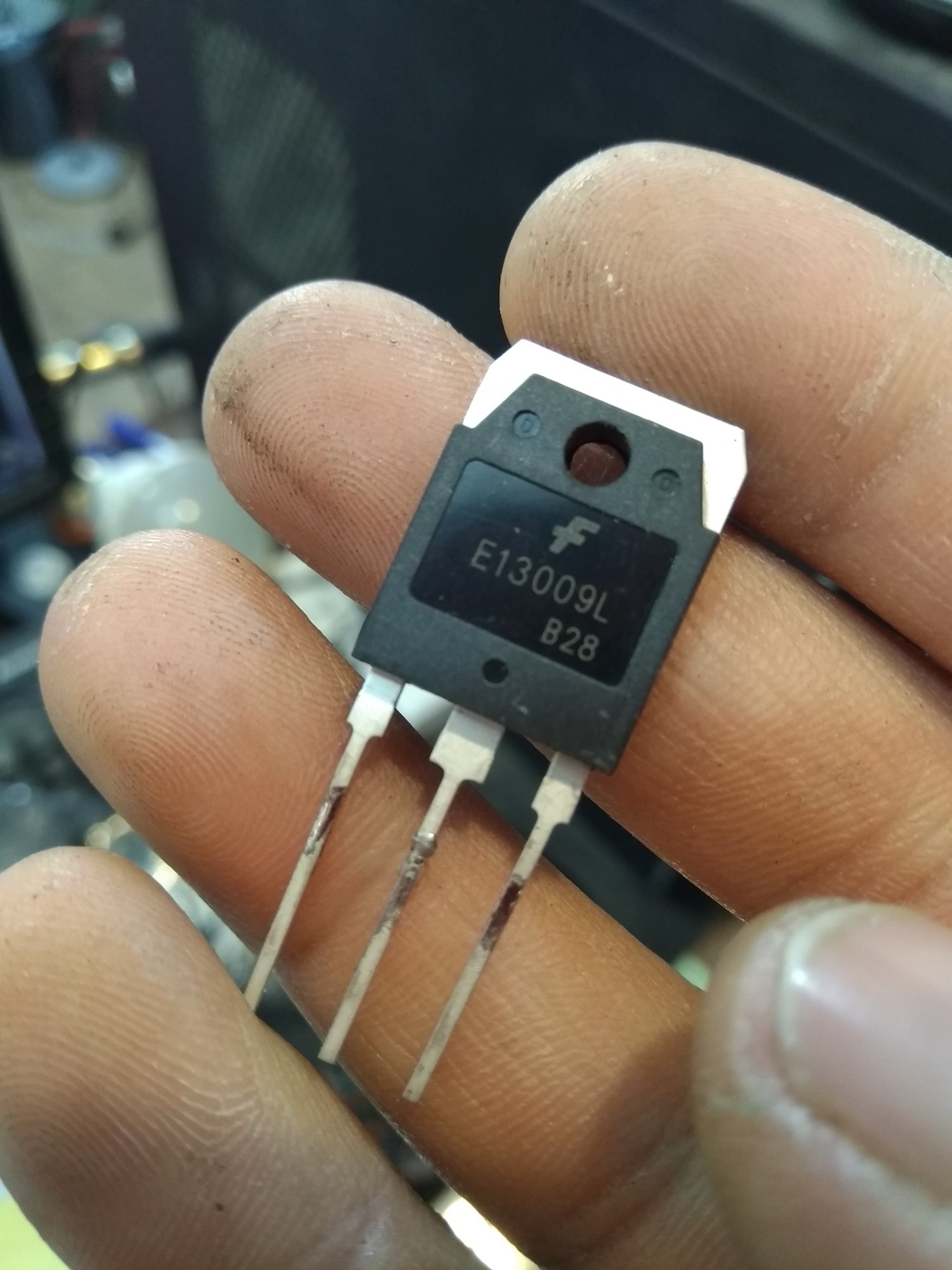

سلام دوستان، وقت همگی بخیر، اینم عکس اون ترانزیستوری که گذاشتم، نمی‌دونم اصل هست یا تقلبی



[mohally]

وقت بخیر
مگر شما قبل از زیر بار بردن منبع را تست نمیکنید؟
در ابتدا باید دلیل سوختن ترانزیستور را پیدا کنید و بعد ازعیب یابی شروع به تعویض قطعات کنید
مسلما اگر بدون عیب یابی فقط اولین قطعه سوخته را تعویض کنید و توجهی به قبل و بعد اون قطعه و یا سرمنشا عیب نندازید
اگر هزار بار هم ترانزیستور نو بندازی باز هم میسوزه مگر اینکه منشا ایراد را پیدا کنید.

در این مورد شما احتمال زیاد حدس میزنم خازن های بزرگ صافی منشا ایراددر منبع شما بوده بعلاوه دیود پل
موفق باشید

الان دوباره خازنها رو چک کردم، دیروز انگار مولتی مترم مشکل داشته و خطا نشون داده، الان با یه مولتی متر دیگه چک کردم و خازن رو بجای 680 میکرو فاراد ، حدود 330 میکرو نشون میده، هر دوتا خازن همینجوری هستن، طبق گفته شما احتمال داره از همینا باشه، حالا باید برم خازن بخرم و چک کنم



[habbib]

الان دوباره خازنها رو چک کردم، دیروز انگار مولتی مترم مشکل داشته و خطا نشون داده، الان با یه مولتی متر دیگه چک کردم و خازن رو بجای 680 میکرو فاراد ، حدود 330 میکرو نشون میده، هر دوتا خازن همینجوری هستن، طبق گفته شما احتمال داره از همینا باشه، حالا باید برم خازن بخرم و چک کنم

اگر ولتاژ روی هر دو خازن 155 ولت باشه خازن های شما سالم هستن ضرورتی به تعویض نداره
ولی اگر ولتاژها نامتقارن هستن و و تغییر ظرفیت هم دادن باید تعویضشون کنید

بابت ترانزیستور هم از قیافه و شمایل نمیشه به اصل یا کپی بودن اون پی برد من که نمیتونم تشخیص بدم ممکنه دوستان دیگه ای بتونن تشخیص بدن باید از فروشنده مطمعن قطعه را تهیه کنید
زیر بار باید کم نیاره hfe هم به هنگام تست باید دقیق باشه



[mohally]

اگر ولتاژ روی هر دو خازن 155 ولت باشه خازن های شما سالم هستن ضرورتی به تعویض نداره
ولی اگر ولتاژها نامتقارن هستن و و تغییر ظرفیت هم دادن باید تعویضشون کنید

بابت ترانزیستور هم از قیافه و شمایل نمیشه به اصل یا کپی بودن اون پی برد من که نمیتونم تشخیص بدم ممکنه دوستان دیگه ای بتونن تشخیص بدن باید از فروشنده مطمعن قطعه را تهیه کنید
زیر بار باید کم نیاره hfe هم به هنگام تست باید دقیق باشه

سلام، خازنها رو عوض کردم، ولی باز هم همونجوریه، لحیم سردی روی مدار رو چک کردم و کلا روی همه قسمتها یه بار هویه گرفتم، مقاومتها، خازنها و دیودها رو چک کردم و مشکلی ندیدم، ولی نمیدونم مشکل از کجاست که به به محض زیر بار بردن، فوری ترانزیستور میسوزه
البته از ترانزیستورهای کوچک داخل برد لامپهای کم مصرف این دفعه استفاده کردم
hfe این چند باشه مناسبه؟ تا تست کنم ببینم hfe چنده



[mohammadhadi]

سلام
سوختن 13009 فقط به علت کیفیت ش نیست.احیاناشکل موجی که بهش میرسه درست نیست یا مدارات محافظ جریان کار خودشون را به درستی انجام نمیدهند.
قطعات اطراف tl494 را کاملا بررسی کنید.اول خازن های شیمیایی بعد زینر و ترانزیستورها و بعد مقاومت ها.
.مدار را یک باره زیر بار کامل نبرید بلکه یک مقاومت وات بالا به خروجی وصل کنید و تغییرات مدار کنترل جریان را بررسی کنید



[habbib]

سلام، خازنها رو عوض کردم، ولی باز هم همونجوریه، لحیم سردی روی مدار رو چک کردم و کلا روی همه قسمتها یه بار هویه گرفتم، مقاومتها، خازنها و دیودها رو چک کردم و مشکلی ندیدم، ولی نمیدونم مشکل از کجاست که به به محض زیر بار بردن، فوری ترانزیستور میسوزه
البته از ترانزیستورهای کوچک داخل برد لامپهای کم مصرف این دفعه استفاده کردم
hfe این چند باشه مناسبه؟ تا تست کنم ببینم hfe چنده

با این شرایط بخش کنترل جریان در تغذیه شما درست کار نمیکنه
شما اگر جریان زیاد بکشید اصلا حتی اتصال کوتاه هم کنید درجا باید مدار پروتکت کنه و خاموش بشه
در این حالت اگرجریان بیش از حد بالا بره و محدود کننده هم کار نکنه ترانزیستور شما را میسوزونه
در مدار شما هم یحتمل جریان خیلی بیشتر از 5 آمپر داره بالا میره که ترانزیستور را میسوزونه
پایه های 16 و 15 آی سی مرتبط با کنترل جریان میشه
قطعات مرتبط با این پایه ها را باید بررسی کنید



[mohally]

سلام
سوختن 13009 فقط به علت کیفیت ش نیست.احیاناشکل موجی که بهش میرسه درست نیست یا مدارات محافظ جریان کار خودشون را به درستی انجام نمیدهند.
قطعات اطراف tl494 را کاملا بررسی کنید.اول خازن های شیمیایی بعد زینر و ترانزیستورها و بعد مقاومت ها.
.مدار را یک باره زیر بار کامل نبرید بلکه یک مقاومت وات بالا به خروجی وصل کنید و تغییرات مدار کنترل جریان را بررسی کنید

والا ما توی یه شهر کوچیک هستیم و منم آنچنان توی الکترونیک حرفه ای نیستم، منتها چون تعمیرکار گیر نمیارن، با اصرار تحویل من میدن و میگن روش کار کن، دیگه منم خسته شدم و فعلا گذاشتمش کنار، حالا اگه مشتری نبردش و گذاشت پیشم، سر فرصت رو کار میکنم و راهنماییتون رو اجرا میکنم روش، ممنون از زحماتتون



[mohally]

با این شرایط بخش کنترل جریان در تغذیه شما درست کار نمیکنه
شما اگر جریان زیاد بکشید اصلا حتی اتصال کوتاه هم کنید درجا باید مدار پروتکت کنه و خاموش بشه
در این حالت اگرجریان بیش از حد بالا بره و محدود کننده هم کار نکنه ترانزیستور شما را میسوزونه
در مدار شما هم یحتمل جریان خیلی بیشتر از 5 آمپر داره بالا میره که ترانزیستور را میسوزونه
پایه های 16 و 15 آی سی مرتبط با کنترل جریان میشه
قطعات مرتبط با این پایه ها را باید بررسی کنید

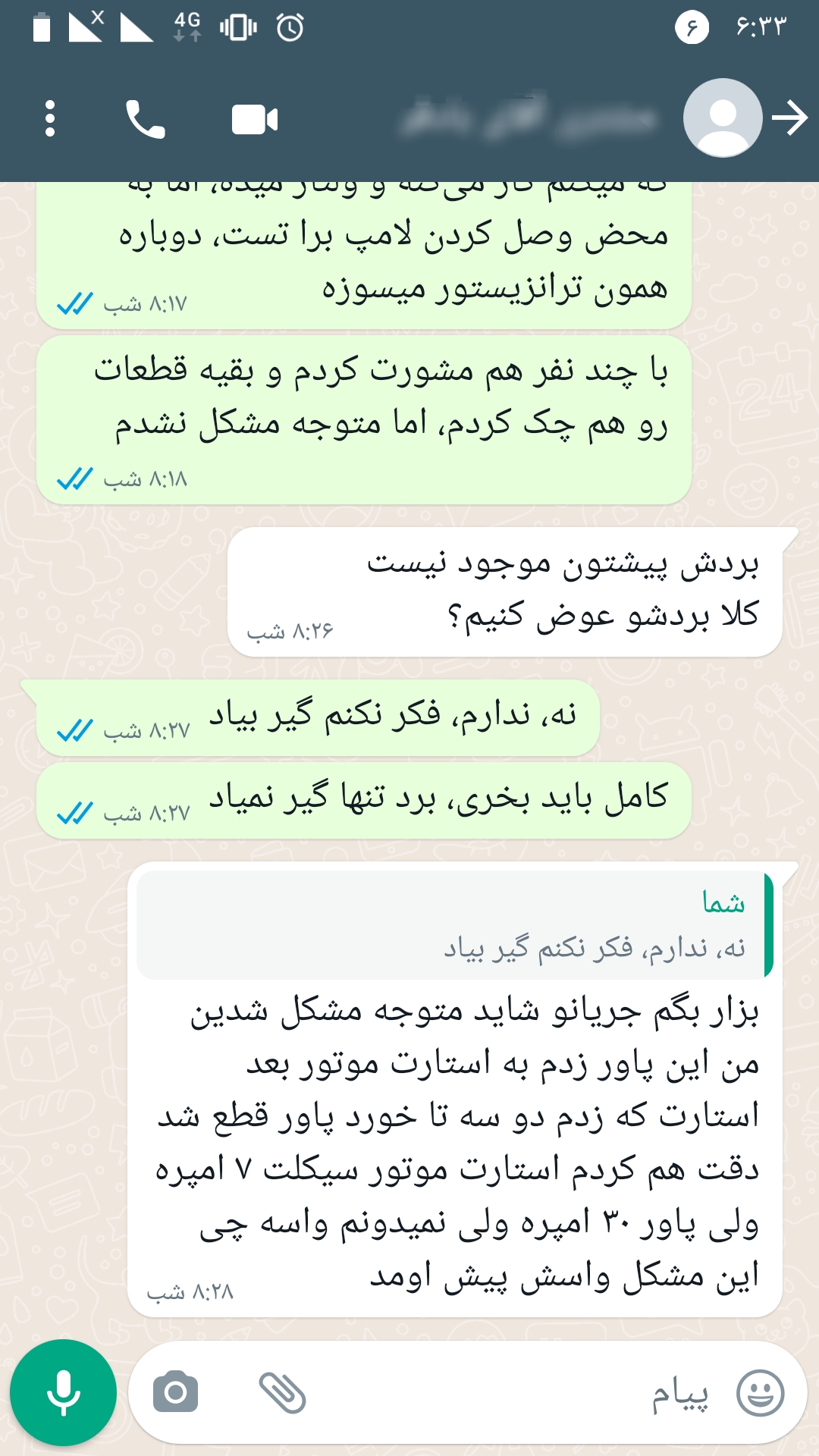

این چیزیه که مشتری برام فرستاده، شاید متوجه مشکل بشید



[habbib]

این چیزیه که مشتری برام فرستاده، شاید متوجه مشکل بشید

خیر دوست بزرگوار استارت هم مثل یک بار برای منبع بوده
ایراد منبع برطرف بشه زیر این بارها کم نمیاره

من احساس میکنم شما داری منبع را بطور مستقیم به برق شهر متصل میکنید و به همین دلیل ترانزیستور امان نمیده و درجا میسوزه
در صورتی که اگر شما منبع را حین تعمیر ابتدا با یک لامپ سری راه اندازی کنید هرگز زیر بار 5 آمپر ترانزیستور نمیسوزه حتی اگر بخش کنترل جریان هم کار نکند درجا لامپ 100 وات سری پرنور روشن میشه و از سوختن ترانزیستور جلوگیری میکنه

حالا شما بدون اینکه هزینه اضافی و بی جهت متقبل شده باشید ضعف مدار را جستجو میکنید
ولی اینطور که از مطالب شما پیداست منبع امان نمیده

آیا منبع را مستقیم به برق شهری متصل میکنید؟

پایه 15 آی سی با یک مقاومت 68 اهمی سری شده همون پایه را دنبال کنید و قطعاتی که بهش متصل شده را تست کنید کار دشواری نیست و نیازی به تعویض برد نداره



[habbib]

مورد بعدی اینکه

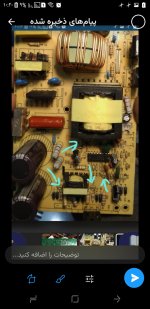

بنده الان به تصایر برد شما در پست یک دقت کردم و متوجه شدم مدار شما قطعات زیادی را کسری داره
آیا شما خودت خازن ها را برداشتی ؟
خازن c18 c14 c6 چرا روی مدار وجود نداره ؟
پایین مدار و بخش خروجی هم q5 و خازن و مقاوت اطراف وجود نداره

خازن های شیمیایی کوچک بخش گرم مدار را اگر احیانا خودتون درآوردید باید مجدد با همون ظرفیت قبلی خودش ولی بهتره ولتاژ هاشون ۱۰۰ ولتی باشند
با توجه به پایه ها باید دقیق متصل کنید و منبع هیچ ضعفی نداشته باشه
