سلام

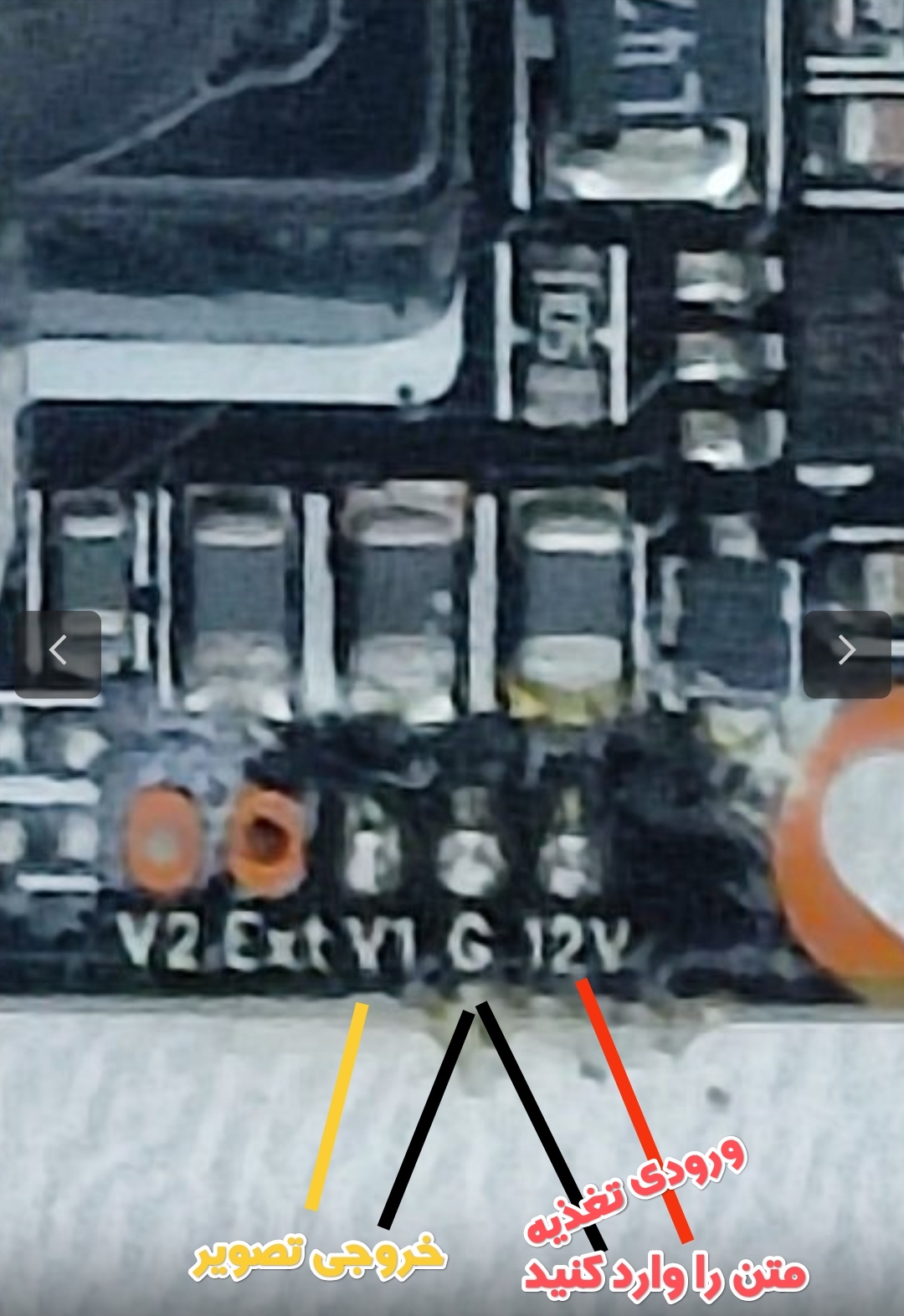

بله، طبق اون چیزی که جناب dds1 روی تصویر مشخص کردند؛ پایه وسط منفی هست؛ به پایه 12V باید 12V+ رو وصل کنید؛ و به پایه V1 هم باید سیم زرد یا به عبارتی سیم تصویر وصل بشه. البته یه انشعاب دیگه از سیم منفی باید بگیرید برای شیلد سیم تصویر. یعنی سیم شیلد بین منفی 12V و شیلد تصویر مشترک هست.
احتمالا پشت فیبر باید یه کانکتور کوچیک ۲ پین دیگه هم باشه که برای اتصال LED های IR بکار میره (همون سیم قرمز و مشکی که الان سرش قطع شده)
