سوال در مورد دوربین

daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
اینکه می‌فرمایید سوکت نداره متوجه نشدم. یه کابل از دوربین خارج شده؛ اگر سوکت‌های سر این کابل که یکی از اونها مادگی فیش تغذیه هست و اون یکی هم مادگی فیش AV رو قطع کردند؛ می‌تونید سر هر سیم فیش وصل بفرمایید.
حواستون باشه ولتاژ به ورودی تصویر وصل نشه که فاتحه دوربین خونده است.
سیم شیلد و مغزی (و یا سیم شیلد و سیم زرد) مربوط به تصویر هست و سیم قرمز 12VDC+ و سیم مشکی منفی (یا احتمالا سیم شیلد) تغذیه دوربین.

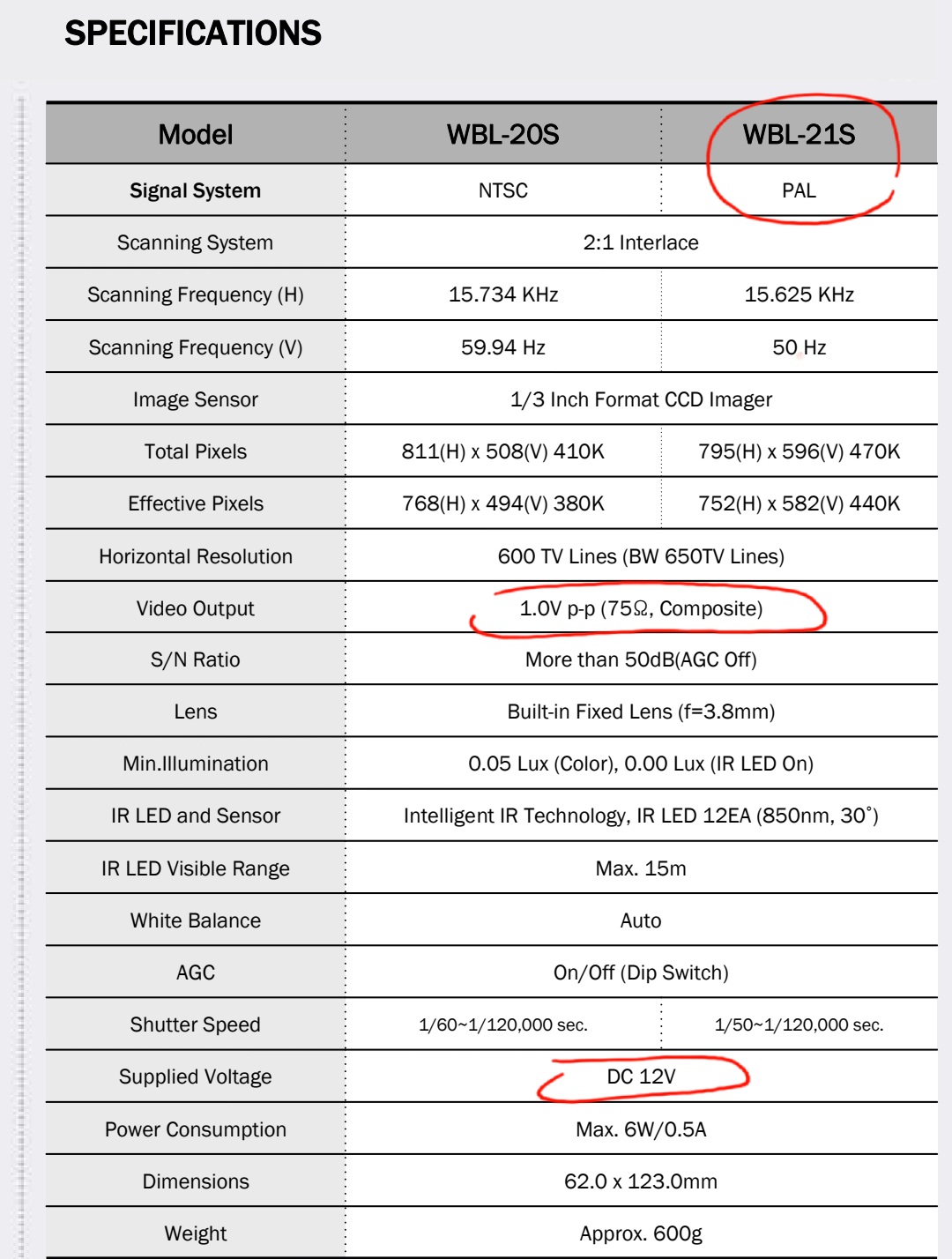

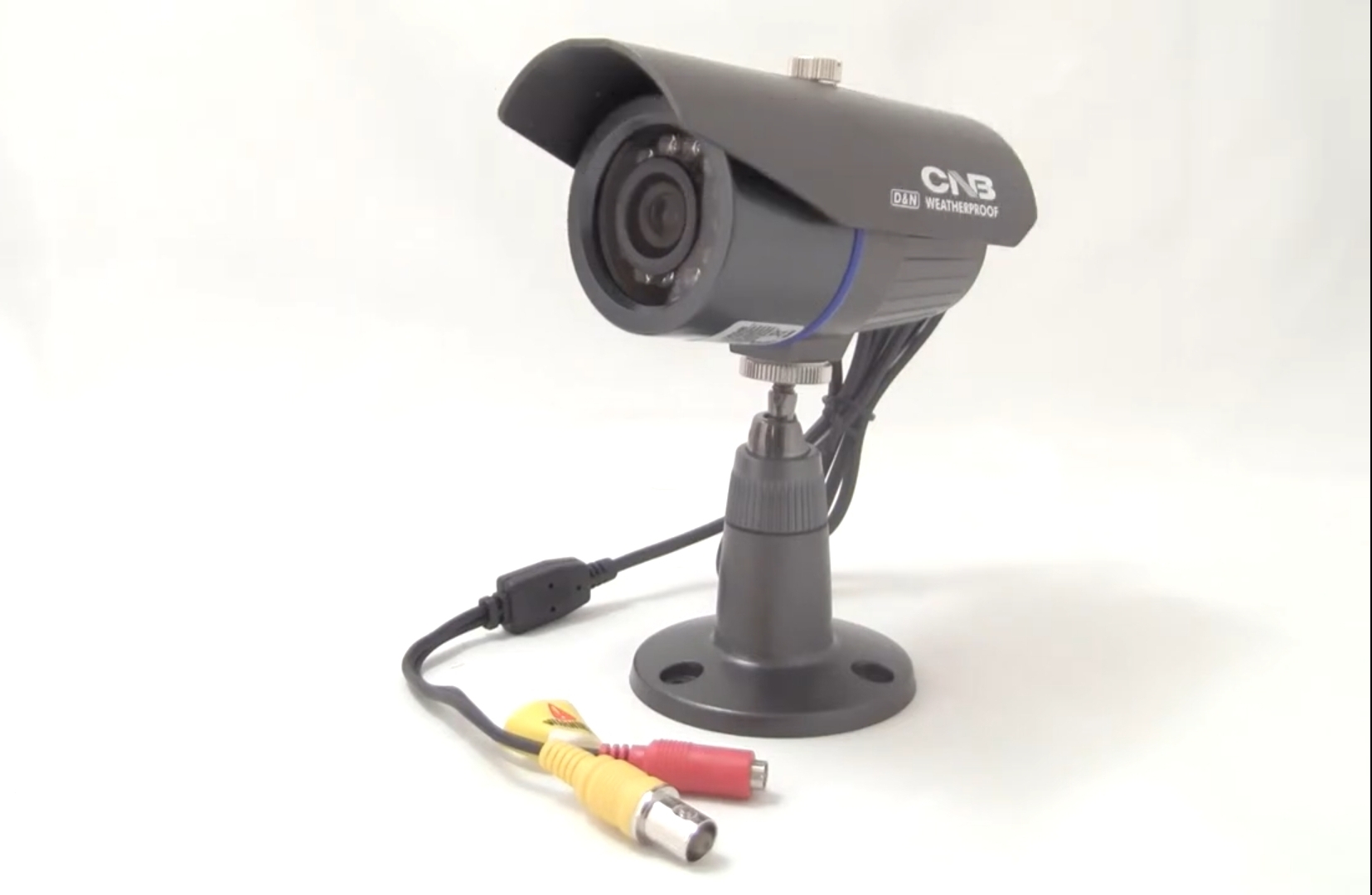

تو حالت عادی فیشها باید مثل تصویر زیر باشه:

مشاهده فایل‌پیوست 206637




خیر، لازم نیست.
درود واقعا ممنون از جواب سریع کامل و قابل فهم
فقط بگم بله هیچ گونه سیم ازش بیرون نیومده احتمالا کنده شده داخل خودش وقتی سری رو باز میکنم دو عدد هست که رنگاش قرمز واون یکیو یادم نیس ی عکی داخلی دمونتاژ رو بهتون میدم فردا


daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
زحمت بکشید از کابل و کانکتور‌های خروجی و همچنین از برچسب مدل دوربین تصویر بفرستید.

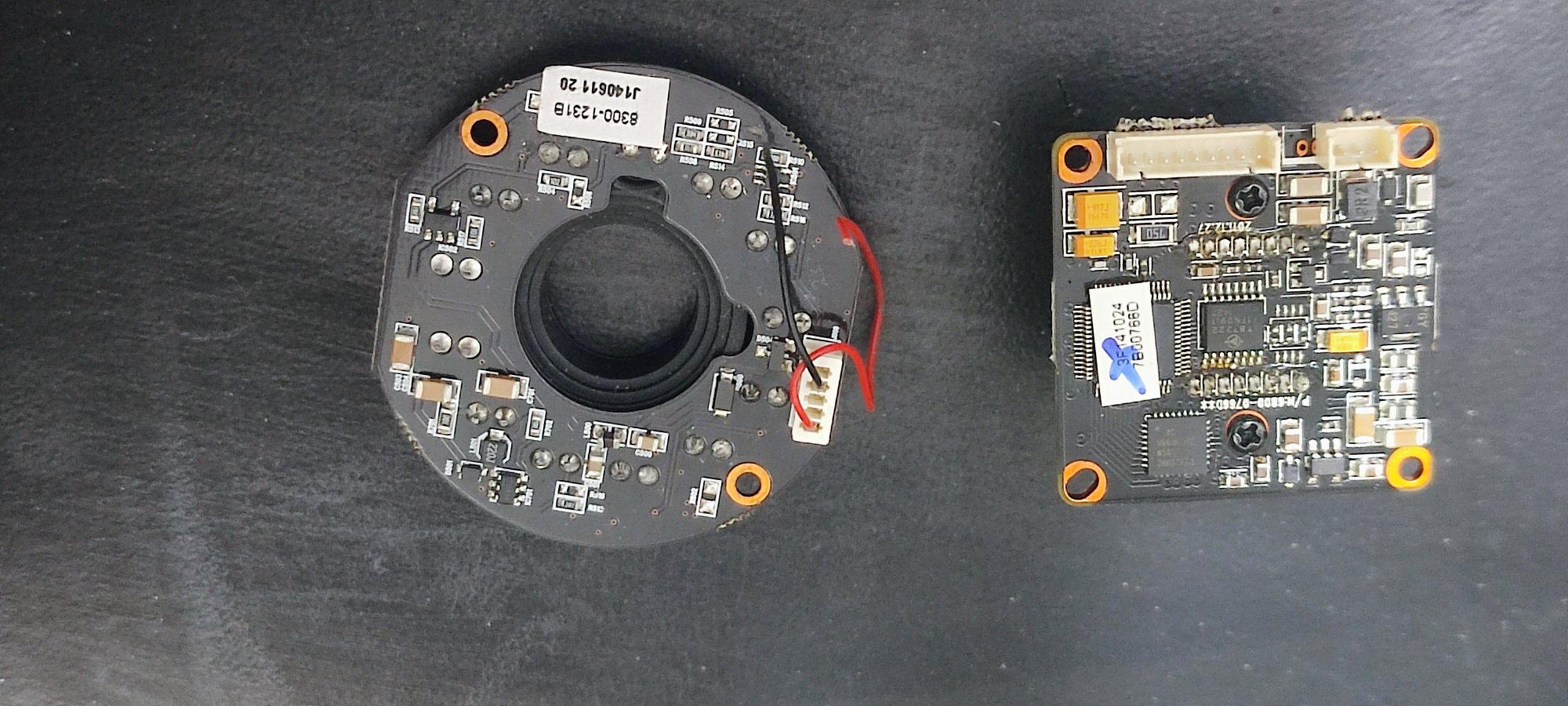

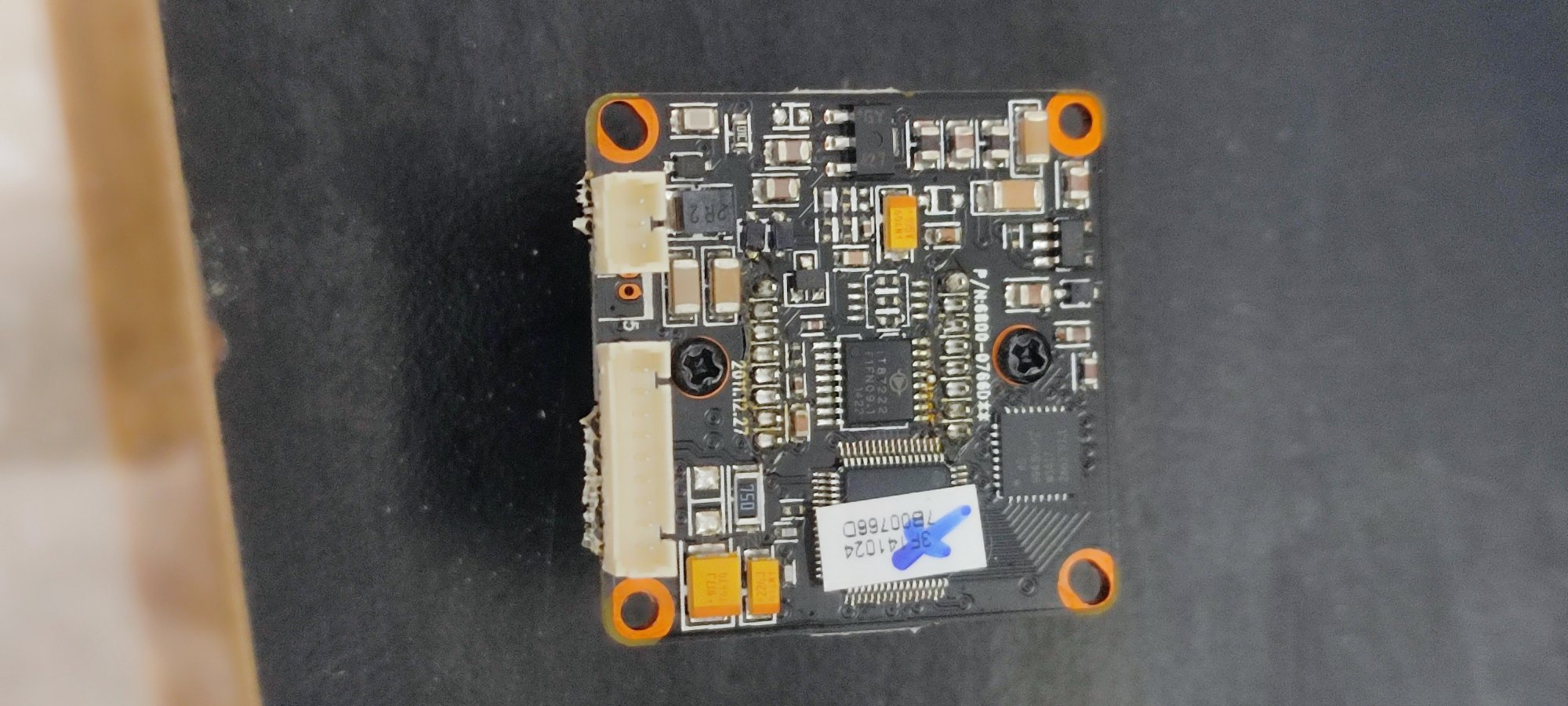

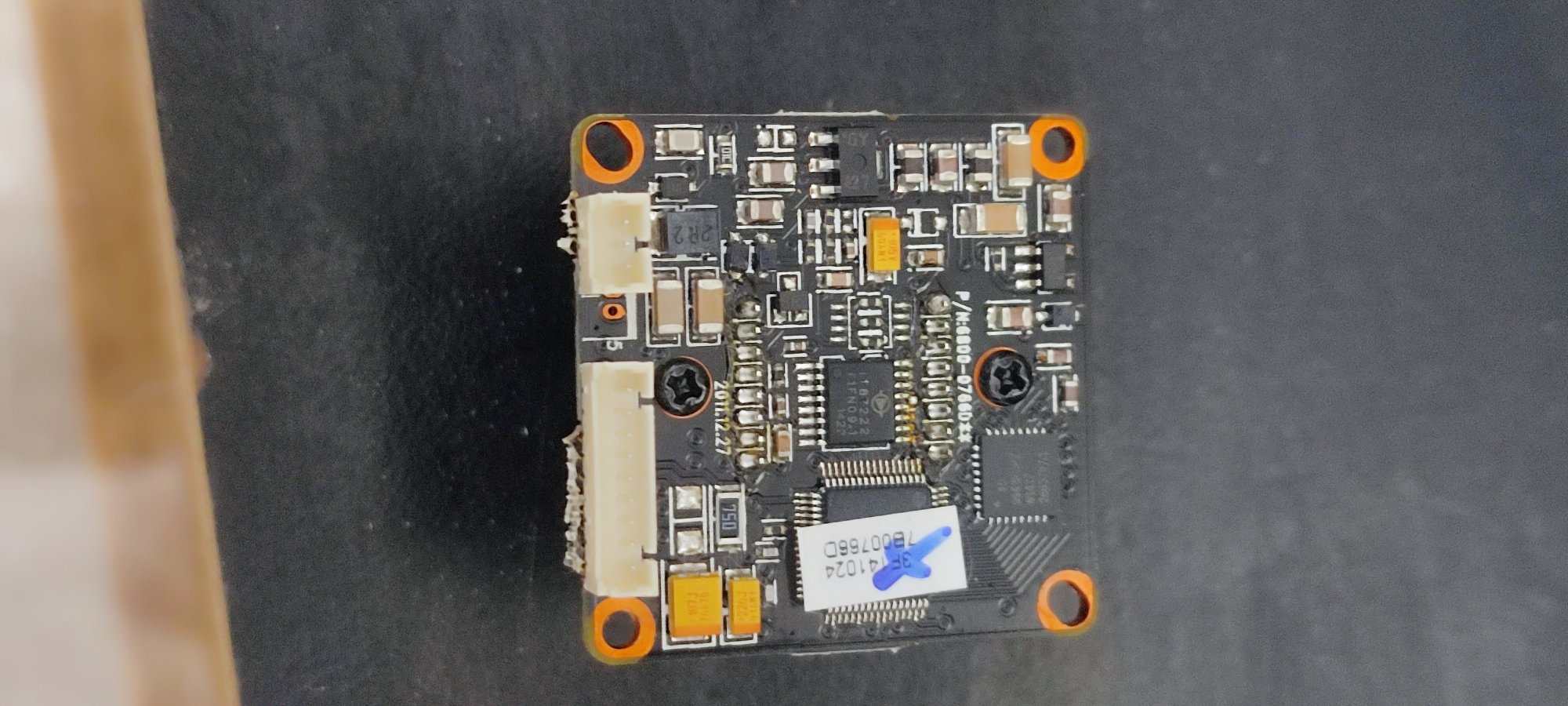

بفرمایید فقط همون دوتا سیم و جای کانتور داره که خالیه


پیوست‌ها

  • 336.8 کیلوبایت بازدیدها: 29
  • 303.3 کیلوبایت بازدیدها: 30
  • 310.9 کیلوبایت بازدیدها: 34

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
791
1,327
بفرمایید فقط همون دوتا سیم و جای کانتور داره که خالیه

سلام
اون دو تا سیم مختص LED های IR برای دید در شب هست و ربطی به تغذیه کل دوربین نداره. در واقع سر این دو تا سیم یه کانکتور کوچیک دیگه بوده که وصل میشه روی برد دیگه و در نور کم، از طریق اون برد فرمان روشن شدن LED ها صادر میشه.

شما از پشت این دو تا برد هیچ تصویری ارسال نکردید.
ضمن اینکه تصاویر شما با زاویه گرفته شده و نمیشه ترک‌های روی برد رو دقیق دنبال کرد.
همچنین، اگر می‌تونید کیفیت تصویر رو مطلوبتر کنید که بشه کد‌های روی قطعات رو دقیقتر خوند و با تحلیل مطلبی عنوان کرد.
لذا در حال حاضر نمیتونم نظر قطعی بدم.
البته امیدوارم این دوربین برد دیگه‌ای نداشته باشه که به سرنوشت سیم و کانکتور دچار شده باشه 😁
هرچند اگر همکاران با این مدل کار کردند و بتونن راهنمایی دقیق کنن؛ خوشحال میشم.
در هر صورت منتظر ارسال عکسهای جدید و با کیفیت‌تر شما هستم.

  • Like
واکنش‌ها[ی پسندها]: daniyal18

dds1

کاربر vip
کاربر
2018-01-21
395
446
اراک
سلام
اون سوکت که سه تا پین داره
اگر رو یا پشت برد نوشته کدوم (v) یعنی ویدیو، کدوم (+) و کدوم (g) یا منفی هست که هیچ
اگر ننوشته بود با تست بوق اهم متر تست کن
به این صورت که:
دو تا از پایه های سوکت با دو پایه دوتا خازن‌ smd کنار سوکت باید راه داشته باشه. یعنی یک پایه سوکت با یک پایه خازن و پایه دیگه سوکت با پایه دیگر همون خازن. این‌ها میشه مثبت و منفی برق ۱۲ ولت ورودی به دوربین
حالا برای تشخیص منفی از مثبت، ببین از این دوتا پایه کدوم یکی به جا پیچ‌های اطراف برد یا سایر خازن‌ها راه داره. اون میشه منفی.

پایه سوم سوکت که هیچ ارتباطی با هیچ پایه دو تا خازن کناری نداره هم میشه خروجی مثبت ویدیو از دوربین.

معمولا در بیشتر دوربین‌ها، پایه وسط منفیه مشترکه.



daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
سلام
اون دو تا سیم مختص LED های IR برای دید در شب هست و ربطی به تغذیه کل دوربین نداره. در واقع سر این دو تا سیم یه کانکتور کوچیک دیگه بوده که وصل میشه روی برد دیگه و در نور کم، از طریق اون برد فرمان روشن شدن LED ها صادر میشه.

شما از پشت این دو تا برد هیچ تصویری ارسال نکردید.
ضمن اینکه تصاویر شما با زاویه گرفته شده و نمیشه ترک‌های روی برد رو دقیق دنبال کرد.
همچنین، اگر می‌تونید کیفیت تصویر رو مطلوبتر کنید که بشه کد‌های روی قطعات رو دقیقتر خوند و با تحلیل مطلبی عنوان کرد.
لذا در حال حاضر نمیتونم نظر قطعی بدم.
البته امیدوارم این دوربین برد دیگه‌ای نداشته باشه که به سرنوشت سیم و کانکتور دچار شده باشه 😁
هرچند اگر همکاران با این مدل کار کردند و بتونن راهنمایی دقیق کنن؛ خوشحال میشم.
در هر صورت منتظر ارسال عکسهای جدید و با کیفیت‌تر شما هستم.
درود ممنون برا وقت گران بهاتون که برا بنده گذاشتید چشم ی عکس با کیفیت میذارم


daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
سلام
اون سوکت که سه تا پین داره
اگر رو یا پشت برد نوشته کدوم (v) یعنی ویدیو، کدوم (+) و کدوم (g) یا منفی هست که هیچ
اگر ننوشته بود با تست بوق اهم متر تست کن
به این صورت که:
دو تا از پایه های سوکت با دو پایه دوتا خازن‌ smd کنار سوکت باید راه داشته باشه. یعنی یک پایه سوکت با یک پایه خازن و پایه دیگه سوکت با پایه دیگر همون خازن. این‌ها میشه مثبت و منفی برق ۱۲ ولت ورودی به دوربین
حالا برای تشخیص منفی از مثبت، ببین از این دوتا پایه کدوم یکی به جا پیچ‌های اطراف برد یا سایر خازن‌ها راه داره. اون میشه منفی.

پایه سوم سوکت که هیچ ارتباطی با هیچ پایه دو تا خازن کناری نداره هم میشه خروجی مثبت ویدیو از دوربین.

معمولا در بیشتر دوربین‌ها، پایه وسط منفیه مشترکه.

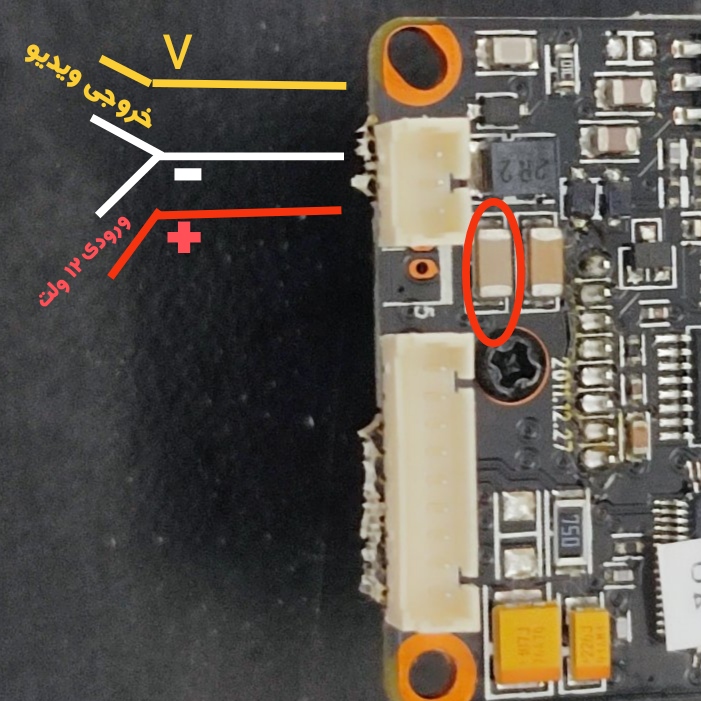

مشاهده فایل‌پیوست 206693
درود ممنونم این از تغذیه و اون سوکت تصویره که عکس دقیق تر میذارم اگه امکانش هست راه اندازی کنم


daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
سلام
اون دو تا سیم مختص LED های IR برای دید در شب هست و ربطی به تغذیه کل دوربین نداره. در واقع سر این دو تا سیم یه کانکتور کوچیک دیگه بوده که وصل میشه روی برد دیگه و در نور کم، از طریق اون برد فرمان روشن شدن LED ها صادر میشه.

شما از پشت این دو تا برد هیچ تصویری ارسال نکردید.
ضمن اینکه تصاویر شما با زاویه گرفته شده و نمیشه ترک‌های روی برد رو دقیق دنبال کرد.
همچنین، اگر می‌تونید کیفیت تصویر رو مطلوبتر کنید که بشه کد‌های روی قطعات رو دقیقتر خوند و با تحلیل مطلبی عنوان کرد.
لذا در حال حاضر نمیتونم نظر قطعی بدم.
البته امیدوارم این دوربین برد دیگه‌ای نداشته باشه که به سرنوشت سیم و کانکتور دچار شده باشه 😁
هرچند اگر همکاران با این مدل کار کردند و بتونن راهنمایی دقیق کنن؛ خوشحال میشم.
در هر صورت منتظر ارسال عکسهای جدید و با کیفیت‌تر شما هستم.

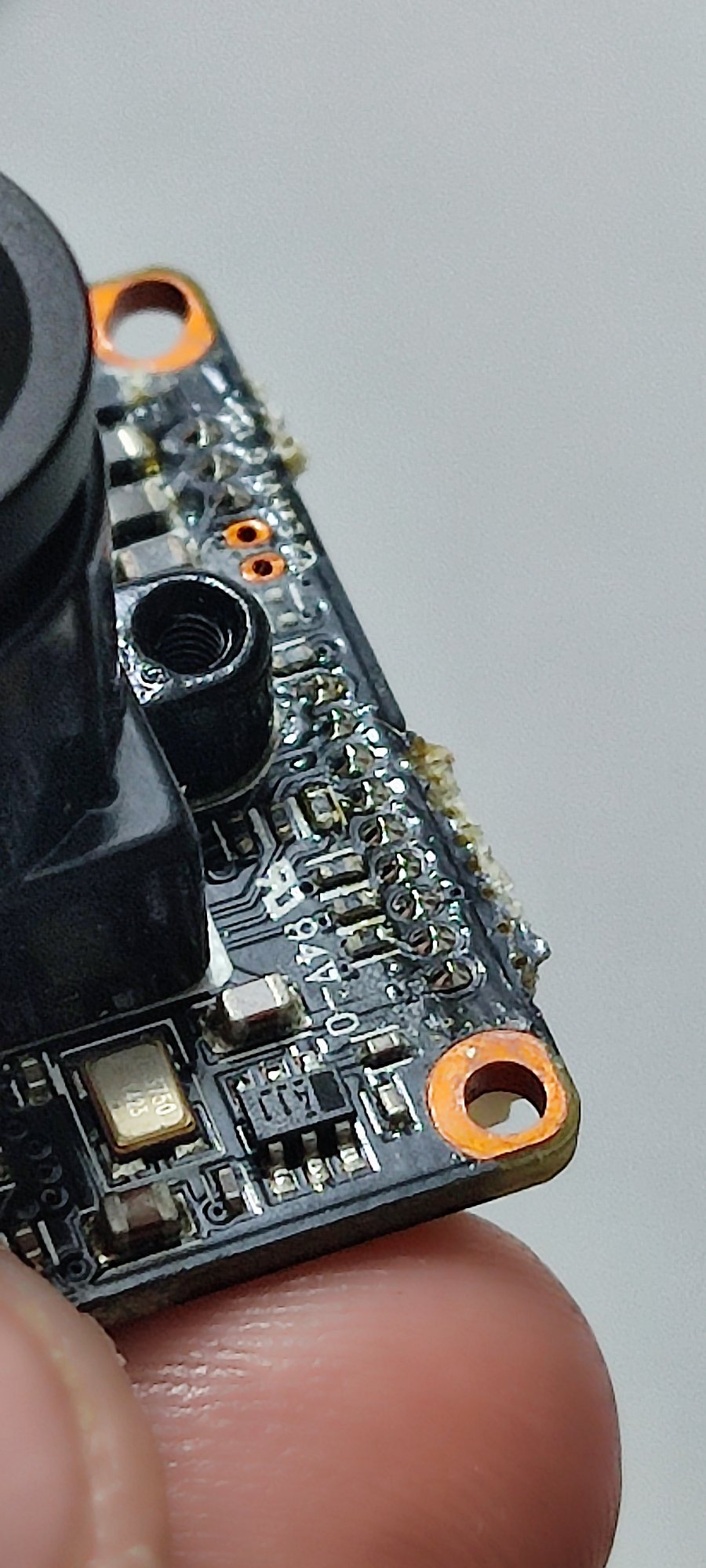

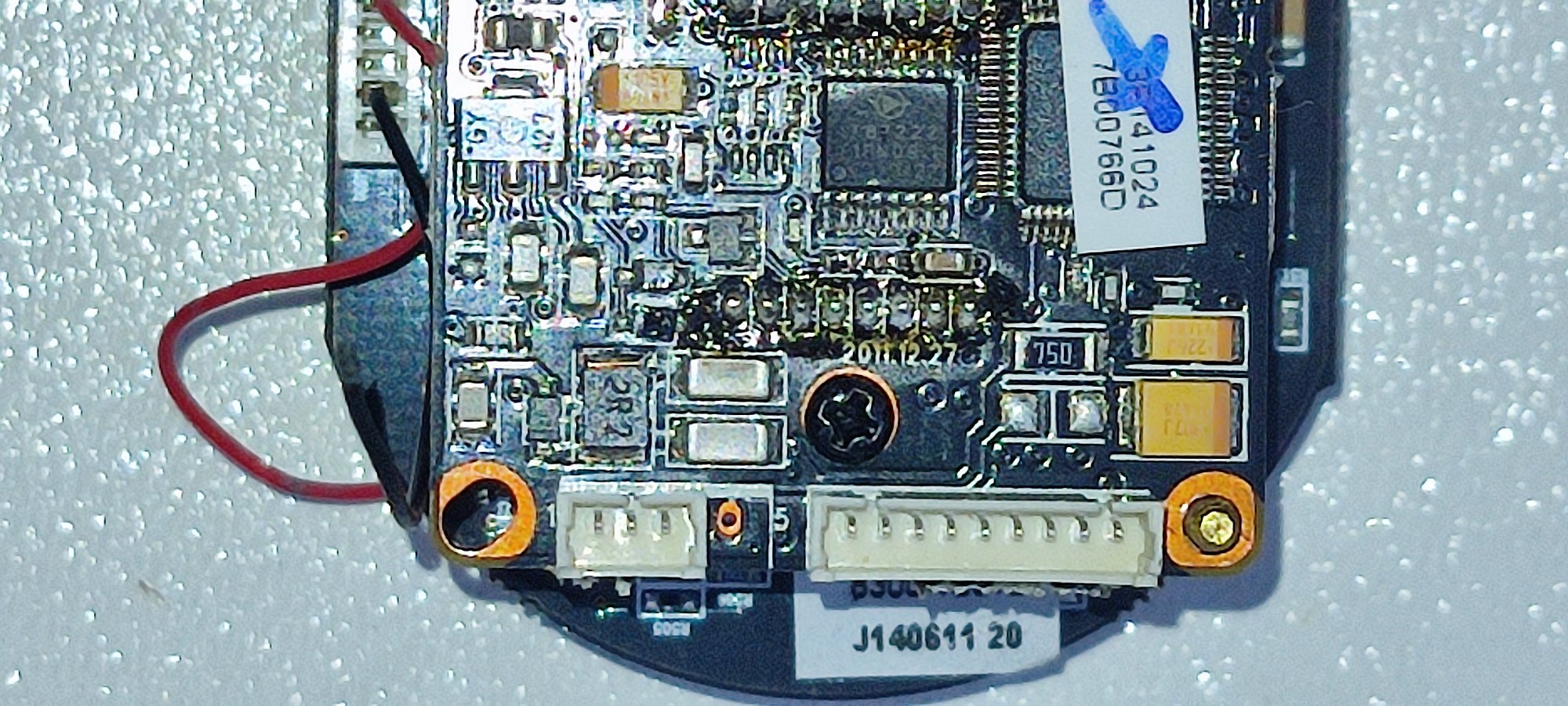

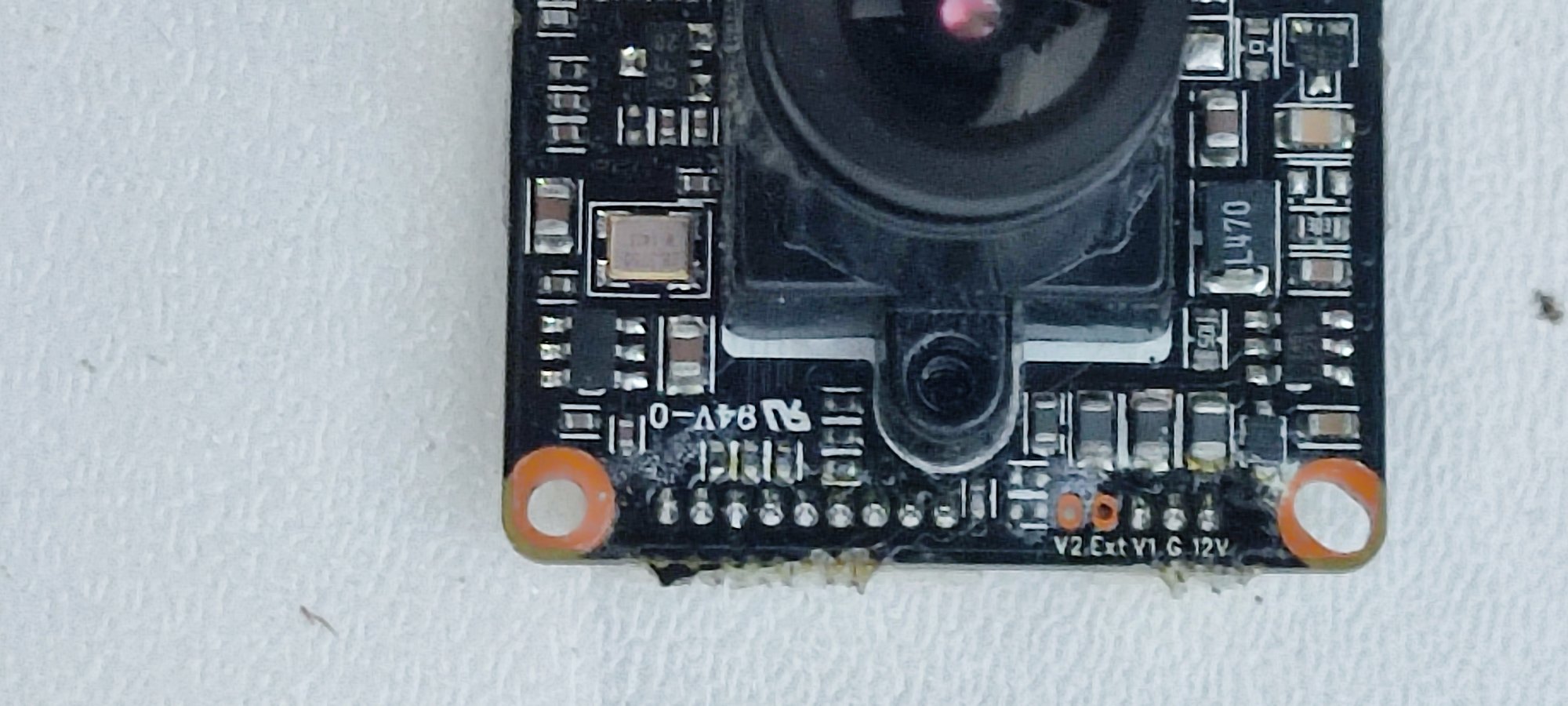

از نزدیک سوکت ها گرفتم و سوکت بزرگ رو از پست انگار مسیرش از اونطرف قابل مشاهدس بازم اگه بد بود بهترش کنم


پیوست‌ها

dds1

کاربر vip
کاربر
2018-01-21
395
446
اراک
اون سوکت بزرگه برای کنترل منوی دوربین هست. نیازی بهش نداری.
اون سوکت ۳ پین هم خروجی تصویره هم ورودی تغذیه


daniyal18

کاربر vip
کاربر
2022-11-26
364
188
29
Yazd
اون سوکت بزرگه برای کنترل منوی دوربین هست. نیازی بهش نداری.
اون سوکت ۳ پین هم خروجی تصویره هم ورودی تغذیه

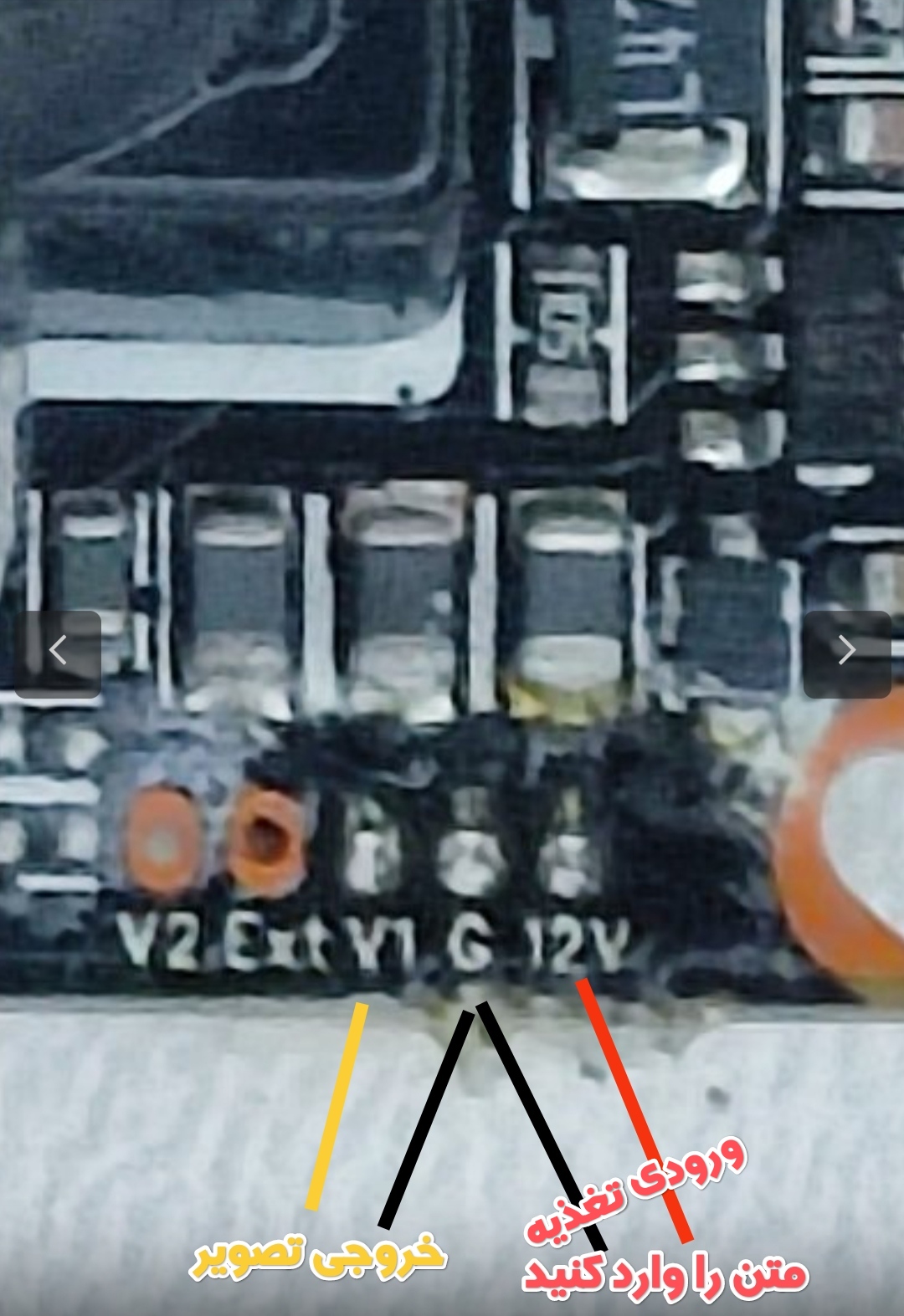

مشاهده فایل‌پیوست 206711درود ممنونم .
میشه ی توضیح مختصری برا نصب چگونگی فیش زدن بهم بدید ..
دیگه واقعا ممنونتون میشم
پایه وسط میشه همون منفی ؟
