آموزشی: ساخت منبع تغذیه 1.2 تا 32 ولت 5 آمپر

[غزال]

سلام

عذرخواهی میکنم این تاپیک را الان دیدم
چه هدفی دنبال میکنید درخدمتم
حتی المقدور اطلاعات و تجربیات خود را در خصوص مدار دلخواه خود مطرح فرمایید تا با صرف وقت کمتری به تحلیل لازم برسم و خواسته خود را نیز شفاف فرمایید

آیا افزایش جریاندهی مورد هدف شماست یا افزودن محدود کننده جریان ؟

سپاس



[reza_476]

باسلام ضمن تشکر از محبت شما، افزایش جریان خیر در صورت امکان فقط استدعایی که دارم این مدار 5 آمپری، جریان آن نیز متغیر باشد. این آی سی ها دقیقا عین LM317 که تا جریان 1/5 آمپر بود همان مدار است ولی با جریان بیشتر بترتیب LM350 باجریان 3 آمپر و LM338 باجریان 5 آمپر:


دیتاشیت آنها:



[غزال]

باسلام ضمن تشکر از محبت شما، افزایش جریان خیر در صورت امکان فقط استدعایی که دارم این مدار 5 آمپری، جریان آن نیز متغیر باشد. این آی سی ها دقیقا عین LM317 که تا جریان 1/5 آمپر بود همان مدار است ولی با جریان بیشتر بترتیب LM350 باجریان 3 آمپر و LM338 باجریان 5 آمپر:
مشاهده فایل‌پیوست 78403

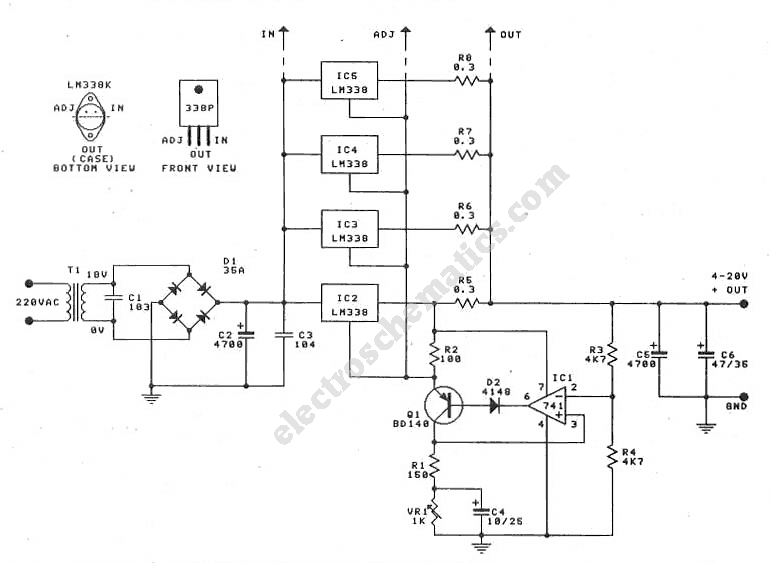

مشاهده فایل‌پیوست 78404
دیتاشیت آنها:

سلام
دوست خوبم
جریان متغیر که در اراده ما نیست
مثلا اگه ولتاژ خروجی 10 باشه و به مقاومت 10 اهمی متصل کنید محاله بتونیم با 10 ولت مقدار جریانی بیشتر یا کمتر از 1 آمپر از اون بگذرونیم

و اگه 5 اهم باشه با 10 ولت فقط 2 آمپر میکشه و نمیتونیم جریان را متغیر کنیم مگر اینکه ولتاژ را کم یا زیاد کنیم

اگر منظور شما محدود کننده جریان است بفرمایید
ولی کار محدود کننده جریان اینه که
مثلا اگر آنرا محدود به یک آمپر کنید و 10 ولت به مقاومت 5 اهمی بدهید ( که 2 آمپر میکشه ) بصورت اتوماتیک ولتاژ را پایین میکشه و 5 ولت میکنه که 1 آمپر از این مقاومت 5 اهمی عبور کنه

بعبارتی اگه بخواهیم بیشتر از 1 آمپر از خروجی بکشیم به ما نمیده و ولتاژ را پایین میکشه اما اگه کمتر از 1 آمپر بکشیم همیشه همون 10 ولت می مونه و کاری به ولتاژ نداره

سپاس



[reza_476]

باسلام خیلی متشکرم پس عملی نیست ممنونم



[غزال]

باسلام خیلی متشکرم پس عملی نیست ممنونم

اصولا چنین سیستم مورد هدف شما در دنیا وجود نداره و فقط میشه محدود کننده جریان ساخت که عملکردش به همون صورته که عرض کردم

سپاس



[مسعود نصوحی]

اگر میشه مدار محدود کننده جریان رو برای این منبع تغذیه قرار بدید.



[غزال]

اگر میشه مدار محدود کننده جریان رو برای این منبع تغذیه قرار بدید.

سلام
من همراهی میکنم که خودتون اضافه کنید
ابتدا اهمیت و حساسیت دلخواه را با توجه به وقت و هزینه مشخص فرمایید

اگر دقت زیاد مورد هدف است باید حتما از آپ امپ استفاده کنیم
و اگر صرفا محافظت و جلوگیری از خسارت در حوالی جریان دلخواه مورد هدف است با چند قطعه میشه

سپاس



[مسعود نصوحی]

ممنون از شما
من برای کار تعمیرات میخوام تا 5 آمپر رو بشه بصورت دقیق کنترل کرد.با آپ امپ به چه صورت میشه کار کرد؟
من فقط با اون کار تقویت انجام دادم



[غزال]

ممنون از شما
من برای کار تعمیرات میخوام تا 5 آمپر رو بشه بصورت دقیق کنترل کرد.با آپ امپ به چه صورت میشه کار کرد؟
من فقط با اون کار تقویت انجام دادم

سلام

خیله خوبه

همین اندازه که بدونید در آپ امپ ها این قانون حاکمه که

اگر ولتاژ ورودی مثبت بزرگتر از ورودی منفی باشه »» خروجی بسمت ماکزیمم ولتاژ ممکن میره
و اگر ولتاژ ورودی منفی بزرگتر باشه »» خروجی بسمت کمترین ولتاژ ممکن میره ( یعنی اگه تغذیه مثلا 10- داشته باشه خروجی حدود 10- میشه وگرنه حدود صفر یا بدنه میشه البته در عالم واقع کاملا صفر نمیشه)

همین کافیه

حالا ابتدا طبقه قدرت محدود کننده را میسازیم
یک ترانزیستور را بشکلی به مدار اضافه کنید که اگر روشنش کردیم (یعنی وقتی CE اتصال کوتاه شود ) خروجی تغذیه صفر ولت بشه

مدار موصوف را در محل مناسب به نقشه اضافه کرده و ارسال فرمایید تا مرحله بعد (قابل رویت که نیاز به دانلود نباشه)

سپاس



[مسعود نصوحی]

درود

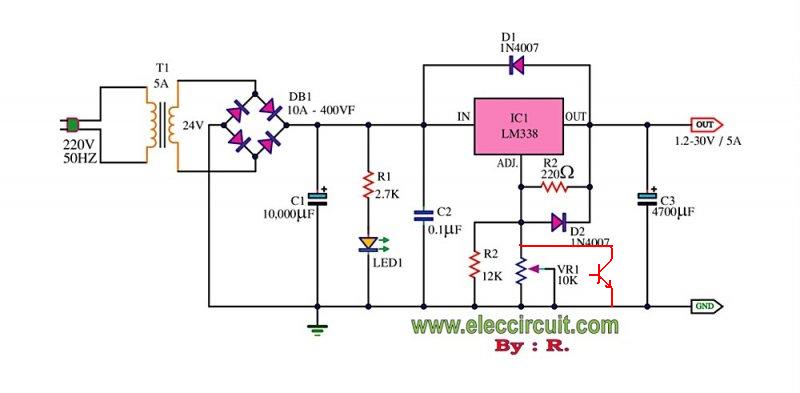

ببینید این درسته؟؟
