مشکل: زیاد شدن خروجی منبع تغذیه

[arstan]

با تشکر
مقاومت 1.03 گذاشته بودم را برداشتم و با اتصال کوتاه کردن خروجی ها به اینصورت شده
3.3 ولتی بین 0.6 تا 1.4 ولت کم و زیاد میشه
5 ولتی بین 3.9 و 4 کم و زیاد میشه.
12 ولتی بین 9.0 و 9.2 کم و زیاد میشه .
23 ولتی بین 15.8 . 16.8 کم و زیاد میشه .
سپاس



[غزال]

با تشکر
مقاومت 1.03 گذاشته بودم را برداشتم و با اتصال کوتاه کردن خروجی ها به اینصورت شده
3.3 ولتی بین 0.6 تا 1.4 ولت کم و زیاد میشه
5 ولتی بین 3.9 و 4 کم و زیاد میشه.
12 ولتی بین 9.0 و 9.2 کم و زیاد میشه .
23 ولتی بین 15.8 . 16.8 کم و زیاد میشه .
سپاس

همه قسمت ها داره درست کار میکنه
ولتاژ خازن بزرگ تغذیه چند ولته ( دوسر بزرگترین خازن ) ایزوله نیست مراقب باش
اگه ولتاژ خازن بزرگ 310 ولت بود دیودی را پیدا کن که با مقاومت بزرگی سری شده باشه و این مدار سری با اولیه ترانس موازی باشه . این دیود را تست کن

ببین ورودی 431 فقط به 3.3 مرتبطه یا از طریق مقاومت به ولتاژ دیگری هم مرتبطه (شبیه 1 کیلو )

نمیتونم قبول کنم 1 کیلو به 3 . 3 ولت و 3 کیلو به گراند متصل باشه مگر ولتاژ دیگری هم از طریق مقاومت دیگر به ورودی 431 مرتبط باشه
خروجی 431 ( که به کوپلر متصل شده ) را به پایه وسط 431 اتصال کوتاه کن و ولتاژها را اعلام کن

الان تمرکز خوبی ندارم بعد از ساعت 12 با استفاده از تصویر بیشتر بررسی میکنم فعلا پاسخ سوالات فوق را ارسال فرمایید

سپاس



[arstan]

با تشکر
اتصال کوتاه مقاومت 1 کیلو برقرار است و ولتاژ خازن بزرگ 322 ولت ( درجه ولت متر روی 500 مستقیم قرار دارد )
دو مقاومت بزرگ است که یکی 47 کیلو اهمی و دیگری 470 کیلو اهمی است که مقاومت 47 کیلو اهمی با دیود سری است و با ترانس موازی است . دیود را تست کردم سالم است ( درجه اهم متر روی 2000 قرار داره و از طرف جریان 644 اهم و از طرف مخالف جریانی عبور نمیده )

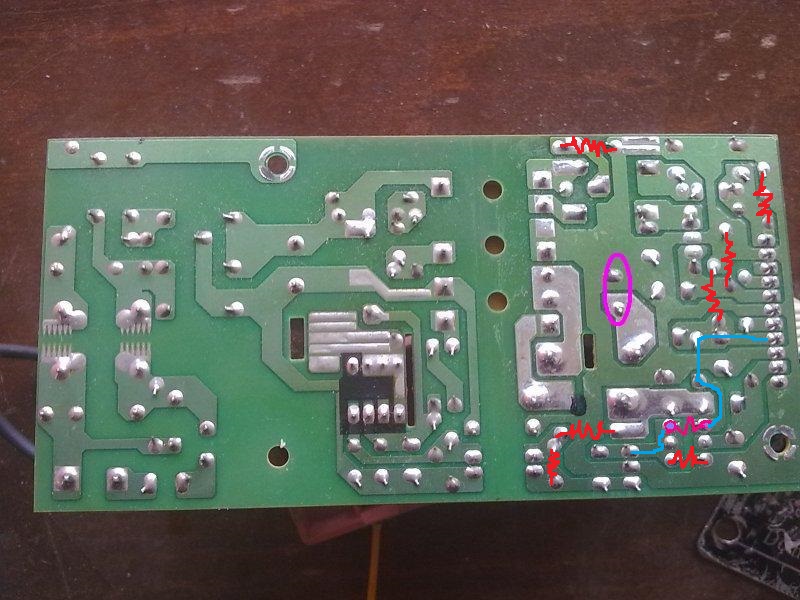

تمامی مقاومت ها را از روی شکل علامت میزنم . قرمز ها مقاومت و خط آبی مسیر 3.3 که به 431 وصل است .

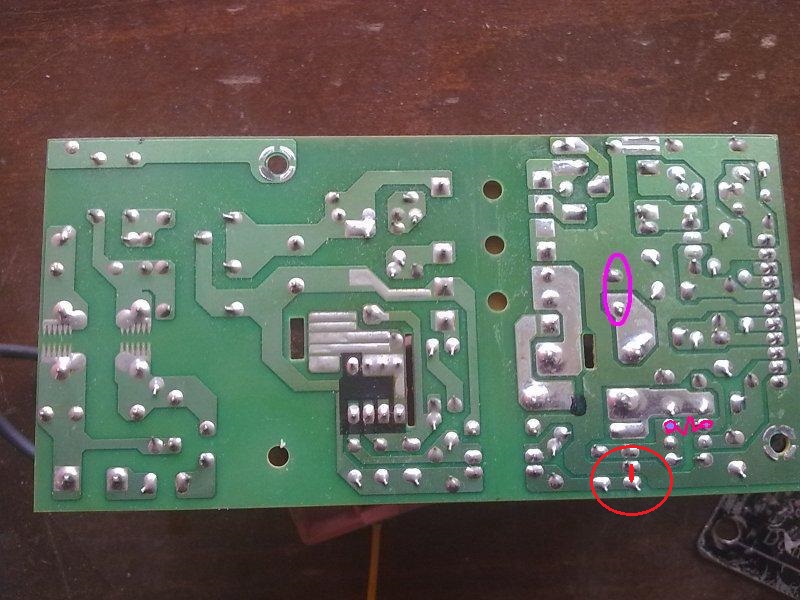

منظور از (خروجی 431 ( که به کوپلر متصل شده ) را به پایه وسط 431 اتصال کوتاه کن) در عکس اول مشخص کردم به همون صورت اتصال کوتاه کنم ؟



[غزال]

با تشکر
اتصال کوتاه مقاومت 1 کیلو برقرار است و ولتاژ خازن بزرگ 322 ولت ( درجه ولت متر روی 500 مستقیم قرار دارد )
دو مقاومت بزرگ است که یکی 47 کیلو اهمی و دیگری 470 کیلو اهمی است که مقاومت 47 کیلو اهمی با دیود سری است و با ترانس موازی است . دیود را تست کردم سالم است ( درجه اهم متر روی 2000 قرار داره و از طرف جریان 644 اهم و از طرف مخالف جریانی عبور نمیده )
تمامی مقاومت ها را از روی شکل علامت میزنم . قرمز ها مقاومت و خط آبی مسیر 3.3 که به 431 وصل است .
منظور از (خروجی 431 ( که به کوپلر متصل شده ) را به پایه وسط 431 اتصال کوتاه کن) در عکس اول مشخص کردم به همون صورت اتصال کوتاه کنم ؟



مشاهده فایل‌پیوست 83909مشاهده فایل‌پیوست 83908

سلام
بسیار عالی
بله منظورم همون اتصاله
ولی قبل از آن ولتاژ پایه 3 آی سی را اعلام کنید و اگر دل دل میزنه مقاومت دیود متصل به پایه 3 را روی مدار از دو طرف اعلام کن
و اگه خازن الکترولیت متصل به پایه 3 را داری تعویض کن و اگه نداری با خازن مشابهی در برد جابجا کن

سپاس



[غزال]

ضمنا بنظر میرسد بین مقاومت 3 کیلو و 1 کیلو جای مقاومتی است که نصب نشده
فقط بصورت آزمایشی پایه سمت راست 1 کیلویی را مطابق تصویر زیر به جای خالی لحیم کن و ولتاژها را اعلام کن

یعنی درواقع یک پایه 1 کیلویی که به 3.3 متصله جدا کرده و به 5 ولت متصل میکنید

با اینکار ورودی کوپلر بجای آنکه از 3.3 نمونه گیری کنه از ولتاژ دیگری ( احتمالا 5 ولتی ) نمونه گیری میکنه و فقط باید ولتاژها کمتر شود و نباید دل بزند

سپاس



[arstan]

با تشکر

قبل از اتصال پایه 3 آی سی بین 0.8 تا 2.4 دل دل میزنه .
مقاومت دیود روی مدار ( از مدار خارج نکردم ) از طرف جریان 690 اهم و از طرف دیگه جریان عبور نمیده . درجه اهم متر روی 2000 است .
یک خازن عدسی و یک خازن الکترولیت ( الکترولیت 33 میکرو 50 ولت و خازن عدسی 104 نوشته) به پایه 3 وصل است که خازن الکترولیت را عوض کردم .
بعد از اتصال دو پایه 431 ولتاژ ها به اینصورت است . ( اتصال کوتاه مقاومت 1 کیلو اهمی برقرار است و درجه ولت متر روی 2000 قرار دارد )
3.3 ولتی بین 0.2 تا 0.5 کم و زیاد میشه
5 ولتی بین 1.4 تا 1.3 کم و زیاد میشه
12 ولتی 3.2 و 3.3 کم وزیاد میشه
23 ولتی 6.5 تا 6.9 ولتی کم و زیاد میشه
بعد از این آزمایش اتصال کوتاه دو پایه 431 را برداشتم و اتصال کوتاه مقاومت 1 کیلوی را برداشتم و مقاومت 1 کیلویی را به خروجی 5 ولتی وصل کردم که ولتاژ ها به این صورت شده ( درجه ولت متر روی 200 قرار دارد )
3.3 ولتی 0.5 تا 1.1 کم و زیاد میشه .
5 ولتی 3.4 تا 3.6 کم و زیاد میشه
12 ولتی بین 8.7 تا 8.8 کم و زیاد میشه .
23 ولتی 15.3 تا 16.1 کم و زیاد میشه .
سپاس



[غزال]

با تشکر

قبل از اتصال پایه 3 آی سی بین 0.8 تا 2.4 دل دل میزنه .
مقاومت دیود روی مدار ( از مدار خارج نکردم ) از طرف جریان 690 اهم و از طرف دیگه جریان عبور نمیده . درجه اهم متر روی 2000 است .
یک خازن عدسی و یک خازن الکترولیت ( الکترولیت 33 میکرو 50 ولت و خازن عدسی 104 نوشته) به پایه 3 وصل است که خازن الکترولیت را عوض کردم .
بعد از اتصال دو پایه 431 ولتاژ ها به اینصورت است . ( اتصال کوتاه مقاومت 1 کیلو اهمی برقرار است و درجه ولت متر روی 2000 قرار دارد )
3.3 ولتی بین 0.2 تا 0.5 کم و زیاد میشه
5 ولتی بین 1.4 تا 1.3 کم و زیاد میشه
12 ولتی 3.2 و 3.3 کم وزیاد میشه
23 ولتی 6.5 تا 6.9 ولتی کم و زیاد میشه
بعد از این آزمایش اتصال کوتاه دو پایه 431 را برداشتم و اتصال کوتاه مقاومت 1 کیلوی را برداشتم و مقاومت 1 کیلویی را به خروجی 5 ولتی وصل کردم که ولتاژ ها به این صورت شده ( درجه ولت متر روی 200 قرار دارد )
3.3 ولتی 0.5 تا 1.1 کم و زیاد میشه .
5 ولتی 3.4 تا 3.6 کم و زیاد میشه
12 ولتی بین 8.7 تا 8.8 کم و زیاد میشه .
23 ولتی 15.3 تا 16.1 کم و زیاد میشه .
سپاس

سلام

ولتاژهای اعلامی نشون میده ایرادی در اندازه گیری داری برای اندازه گیری ولتاژ پایه 3 آی سی ، پروب مشکی را به کجا متصل کردی (نگو گراند بگو کدوم نقطه متصل کردی یا به پایه کدوم قطعه متصل کردی)

ضمنا نگفتم درحالیکه 1کیلو اتصال کوتاه است دو پایه 431 را اتصال کوتاه کنید با اینکار 431 و کوپلر را تحت فشار گذاشتید

وقتی هر آزمایشی توصیه میشود ارتباطی به آزمایشات قبلی نداره و باید به حالت اول برگرده و آزمایش بعدی را انجام دهید

سپاس



[arstan]

سلام
با توجه به گفته شما باز هم کوپلر را عوض کردم ( کوپلر خودش را هم شاید موقع عوض کردن خراب کرده باشم ) کوپلر جدید گذاشتم . حالا در خروجی 3.3 ولت خازن 10 ولت 1000 میکرو خودش را سر جاش گذاشتم خروجی ها مثل قبل شد .
خروجی 3.3 ولت 3.5 ثابت
خروجی 5 ولت 8.3 که بعد از 5 دقیقه فقط 0.2 پایین اومده
خروجی 12 ولت 21.2 ولت که در هر حدود 15 ثانیه 0.1 اهم کمتر مبشه
خروجی 23 ولت 37.4 ولت که در هر حدود 15 ثانیه 0.1 اهم کمتر و کمتر میشه .که با گذشت حدود 5 دقیقه حدود 35.5 رسیده .
در کل سرعت پایین اومدن خروجی 23 ولت از همه بیشتر و به ترتیب کمتر میشه . به طوری که 3.3 ولت یعد از 10 دقیقه هم کم نشده شاید در زمان بیشتر 3.3 هم کم بشه .
صدای تیک تیک هم الان صدای شبیه سوت ضعیف شده .
سپاس



[arstan]

بعد از تعویض کوپلر و گذاشتن خازن قیلی خودش که 10 ولت 1000 میکرو است خروجی 3.3 ثابت شد .و دوباره خازن قبلی را از خروجی 3.3 برداشتم و خازن جدید که از بازار خریده بودم را گذاشتم باز ولتاژ ها دل دل کرد . یعنی دل دل کردن به خاطر خازن 10 ولت 1000 میکرو جدید است .( 3 تا خازن جدید را امتحان کردم ) که هرسه تا باعث دل دل کردن ولتاژ ها میشه ؟. حالا خازن خود مدار سالم است یا خازن جدبد که خریدم .؟



[reza_476]

باسلام
در بازار خازنهای خراب الکترولیتی زیاد وجود دارد حتی من چند وقت پیش در زیر زمین پاساژ امجد که خازن بسته ای را که باز کرد دیدم سریع چند خازن باد کرده را خارج کرد لذا همین خازنها بظاهر سالم اشتباه زیادی را بوجود میآورند
