مشکل: روشن نشدن چراغ شارژ و پاور لپ تاپ ایسوس x541n

[Mcbluesky]

این 22 اهمه و میتونه تو مسیر pch نرمال و طبیعی باشه ( بنابراین این سلفهارو فعلا فیکس و لحیم نکنید تا مسیرهای مشکوکی که تو تایپک های قبلی بود بررسی و اهم چک کنید بعد )

شما تو تصویر هم مشخص کردم نوشته بودید 25 صدم

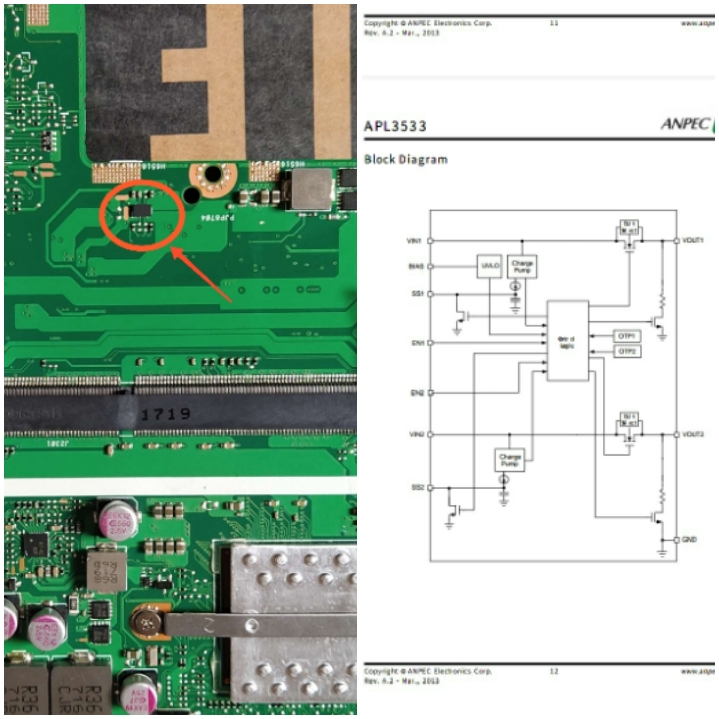

بله حق با شماست اهم رو اشتباهی گفتم. اینم بگم پایه سلف قسمت pch موقع تست بازر هم یه تک بوق میزنه بعد بوق ممتد. در حال حاضر بدون وصل بودن سلف ها همچنان پایه VCLK آی سی تغذیه شورت هست. یه آی سی دیگه کنار مدار تغذیه ۳ و ۵ ولت هست به شماره فنی APL3533 . تو شماتیک ورودی آی سی رو زده charge pump ( با توجه به اینکه تو توضیحات پایه VCLK رو نوشته oscillator output for charge pump گفتم شاید با هم مرتبط باشند )

​

متاسفانه دیتاشیت آی او رو هم پیدا نکردم .اگه آی سی یا بخش دیگه ای جهت تست نیازه لطفاً اعلام کنید تا انجام بدم.
تشکر



[ali m.g]

بله این آیتم ( بعنوان کلید واژه ) در هر بلوکی از برد باشه (vclk) با اونی که اشاره کردید فرقی نمیکنه با هم نرتبط هستن (حالا ممکنه قطعه یا قطعاتی در مسیر میانی شون باشه ولی یکی است

بنابراین قبلا گفته (باید این شورتی رو پیدا کنید ( گفتید آی او شماتیک نداره ) میتونید بصورت اهمی یک پرآپ نقطه ای که شورت هست و یک پرآپ رو روی آی او بچرخونید ( بازر )

ضمنا این یکی (vclk ) رو هم نسبت به زمین بگیرید



[Mcbluesky]

سلام

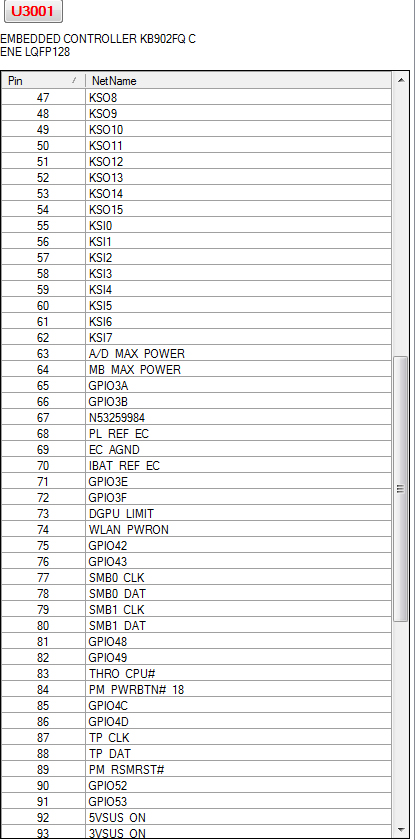

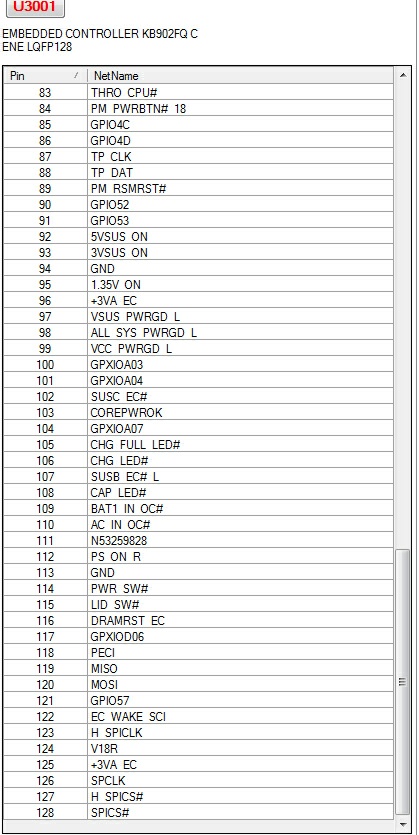

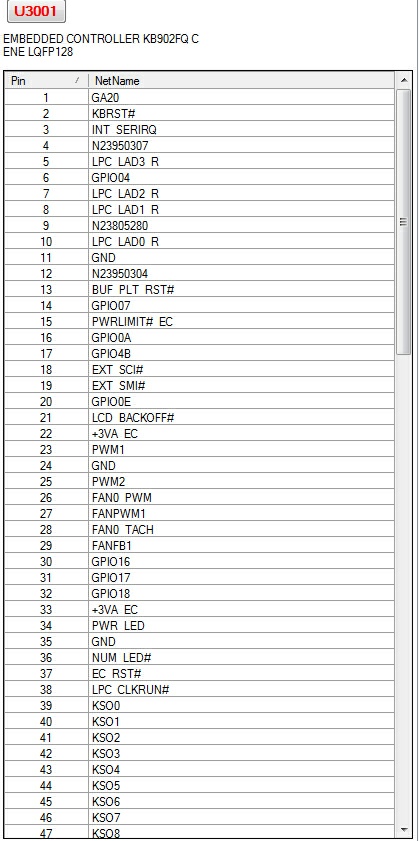

یه مدل برد ویو برای لپ تاپ x541a رو دانلود کردم. آی سی آی او kb902fq هست ( همچنین آی سی پاور RT8249c هست که به جای پایه VCLK پایه Skipsel نوشته شده ) در صورتی که آی او بنده kb902aq هست . نمیدونم یکی هستن یا خیر در هر صورت پین ها رو قرار میدم شاید توی مسیریابی کمک کنه. در غیر این صورت همانند تاپیک قبل عیب یابی می کنم.

​



[ali m.g]

نامگزاری ها تو شماتیک های مختلف میتونه فرق داشته باشه . ولی بصورت اهمی پین های CLK رو میتونی با VCLK بگیری ببینید کدوم مرتبط هست ( البته یکی دو تا میتونه به اون بخوره مثل SPCLK ولی بقیه کلا نامرتبط هست مثل SMB1_CLK و....)

متاسفانه از راه دور و بدون نقشه و برد ویو همراهی خیلی مشکله اون هم این مورد

همون توصیه تایپک قبل شاید بیشتر بدرد بخوره .

گفتید بردویو کامل گرفتید لطفا آپ کنید



[Mcbluesky]

نامگزاری ها تو شماتیک های مختلف میتونه فرق داشته باشه . ولی بصورت اهمی پین های CLK رو میتونی با VCLK بگیری ببینید کدوم مرتبط هست ( البته یکی دو تا میتونه به اون بخوره مثل SPCLK ولی بقیه کلا نامرتبط هست مثل SMB1_CLK و....)

متاسفانه از راه دور و بدون نقشه و برد ویو همراهی خیلی مشکله اون هم این مورد

همون توصیه تایپک قبل شاید بیشتر بدرد بخوره .

گفتید بردویو کامل گرفتید لطفا آپ کنید

سلام
بله کاملا حق با شماست بدون شماتیک و بردویو عیب یابی دشوار هست. بنده برد ویو لپ تاپ ( x541nc ) رو هیچ جای اینترنت پیدا نکردم ، به جز یکی از فروم های خارجی که برای استفاده از امکانات فروم باید حدود ۱۰۰ دلار هزینه کرد . فقط برد ویو لپ تاپ x541na رو تونستم پیدا کنم و با توجه به اینکه آی او برد ها تقریباً مشابه هستند ، ( به جز یکی از حروف شماره فنی ) گفتم شاید تو مسیریابی کمک کنه که در اینجا قرار میدم. امروز روی آی او با دقت بیشتری تمرکز می کنم.
بنده تا همین الان خیلی چیزا در مورد اصول عیب یابی یاد گرفتم و از شما کمال تشکر رو دارم. امیدوارم بتونم مشکل برد رو به زودی پیدا و رفع کنم.



[ali m.g]

اهم پین 77 آی سی I/O چقدره ( نسبت به زمین ) ترجیحا پین 78 ( دیتا ) که هر به شارژ و کانکتور باطری مربوط میشه رو بگیرید

و اهم پین 77 آی او نسبت به ( vclk ) که محل شورتی هست ( پین 19 ) آی سی سازنده 3 و 5 ولت اگه اشتباه نکنم



[Mcbluesky]

اهم پین 77 آی سی I/O چقدره ( نسبت به زمین ) ترجیحا پین 78 ( دیتا ) که هر به شارژ و کانکتور باطری مربوط میشه رو بگیرید

و اهم پین 77 آی او نسبت به ( vclk ) که محل شورتی هست ( پین 19 ) آی سی سازنده 3 و 5 ولت اگه اشتباه نکنم

اهم پایه 77 نسبت به زمین و پایه vclk تقریبا 2.5m اهم و پایه 78 حدود 31k اهم هستن.
بنده پایه های دیگه آی او رو نسبت به زمین رو هم تست اهم گرفتم.
پایه N53259984 ،5VSUS ON , +3VA EC , و همینطور پایه SPCLK که تو تاپیک قبل بهش اشاره کردید حدود ۱.۱ اهم یا همون شورت , و پایه ksl3 حدود ۳.۳ اهم بودن.
ولی نمیدونم چرا فکر می کنم آی او ها با هم فرق دارن یا من دارم اشتباه می کنم



[ali m.g]

با توجه به نکاتی که اعلام کردید فکر میکنم الان اصولی ترین راه که زودتر به اشکالات موجود برسیم I/O رو از روی کار در بیارید چون 4 آیتم یا موردی که اشاره کردید شورت هستند تقریبا همه با I/O مرتبط هستند
و حتی میتونه علاوه بر بررسی اینها .شک شما رو نسبت به تفاوت اون با آی او موجود در بردویو رو از بین ببره

اگه نقشه یا بردویو بود سعی میکردیم با قطع کردن مسیر یا جامپر تست بزنیم ولی نیست



[ali m.g]

سلام
بله کاملا حق با شماست بدون شماتیک و بردویو عیب یابی دشوار هست. بنده برد ویو لپ تاپ ( x541nc ) رو هیچ جای اینترنت پیدا نکردم ، به جز یکی از فروم های خارجی که برای استفاده از امکانات فروم باید حدود ۱۰۰ دلار هزینه کرد . فقط برد ویو لپ تاپ x541na رو تونستم پیدا کنم و با توجه به اینکه آی او برد ها تقریباً مشابه هستند ، ( به جز یکی از حروف شماره فنی ) گفتم شاید تو مسیریابی کمک کنه که در اینجا قرار میدم. امروز روی آی او با دقت بیشتری تمرکز می کنم.
بنده تا همین الان خیلی چیزا در مورد اصول عیب یابی یاد گرفتم و از شما کمال تشکر رو دارم. امیدوارم بتونم مشکل برد رو به زودی پیدا و رفع کنم.

سلام مجدد .فرمودید در مورد اصول عیب یابی این تایپک خیلی بکارتون اومده . الحمدولله خدار رو شکر

و تشکر کردید . فقط انجام وظیفه بوده و از لطفتون ممنونم

ببخشید این نکته رو کم لطفی بود جواب ندم . من هم از شما تشکر میکنم



[Mcbluesky]

سلام مجدد .فرمودید در مورد اصول عیب یابی این تایپک خیلی بکارتون اومده . الحمدولله خدار رو شکر

و تشکر کردید . فقط انجام وظیفه بوده و از لطفتون ممنونم

ببخشید این نکته رو کم لطفی بود جواب ندم . من هم از شما تشکر میکنم

سلام
ممنون مهندس شما لطف دارید.
در مورد آخرین تاپیکتون ، مدتی هست سرم شلوغه به خاطر همین هنوز نتونستم کارهایی که فرمودید رو انجام بدم. احتمالا فردا پس فردا به ادامه عیب یابی برد خواهم پرداخت.
