روشن نشدن پاور GP330A گرین با وجود ولتاژ 5 ولت سیم سبز و بنفش

[hamedesmayly]

درود. پیشنهاد می کنم هیت سینک اول را به همراه سه ترانزیستور آن جدا کنید. همچنین هیت سینک دوم که دیودهای شاتکی دوبل بر روی آن نصب هست را هم جدا کنید. بعد با کمک تستر T4 قطعات متصل به هیت سینک ها را خارج بورد دقیق تست کنید. با مولتی متر نشتی کم ترانزیستورها و دیودها را نمی توان متوجه شد. دیودهای دوبل چون به ثانویه ترانس اصلی متصل هستند روی بورد، اتصال کوتاه نشان می دهند و درست نمی توان تستشان کرد.
خاصیت دیگر جدا کردن هیت سینک ها و قطعات متصل به آنها این است که به زیر آنها دسترسی و دید مناسبی پیدا می کنید که برای پیدا کردن قطعات خراب زیرشان که برخی حتی به چشم دیده نمی شوند، بسیار مفیده. تمیز کاری خاک و جرم روی بورد و قطعات هم فراموش نکنید. رفع قلع سردی پایه ها هم مهمه.

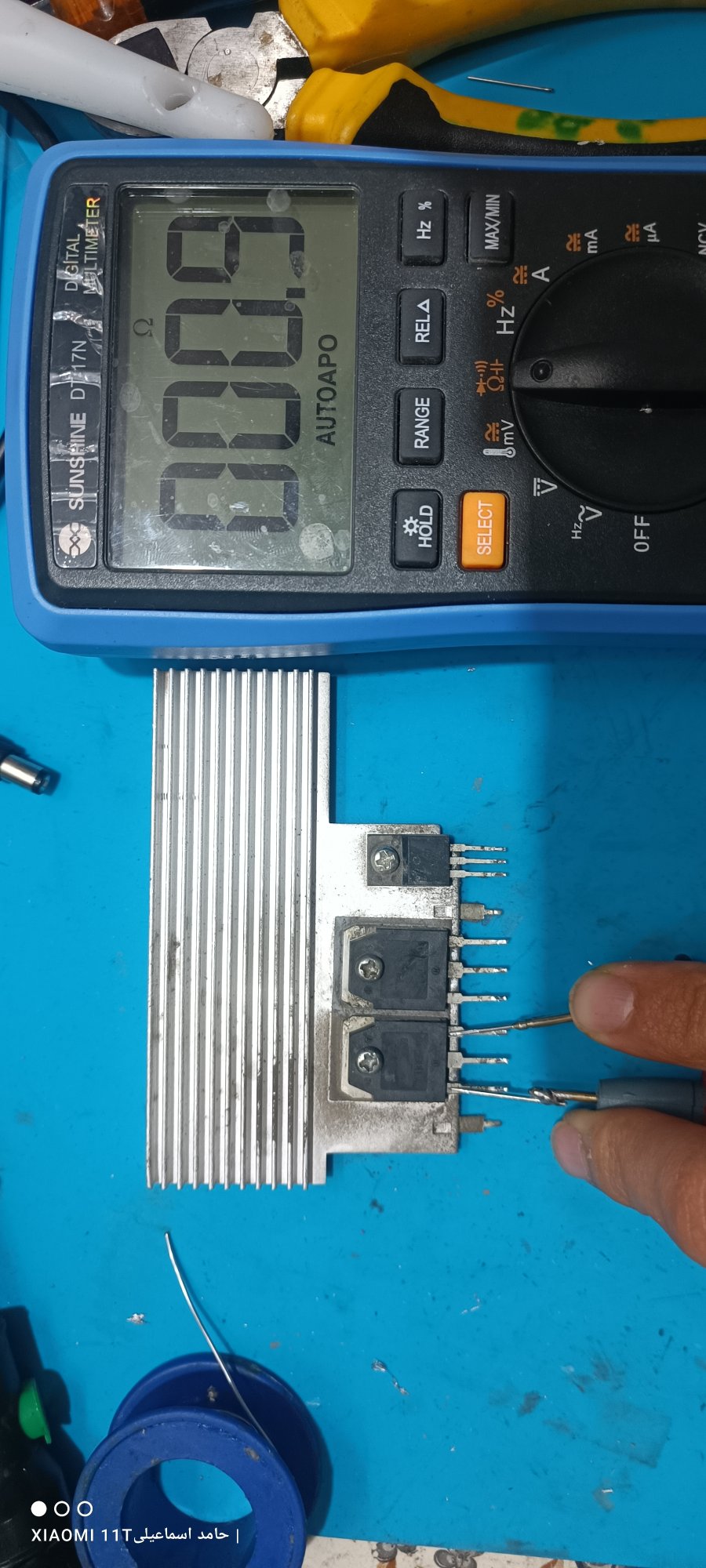

ممنون هیت سینک رو باز کردم و متوجه شدم که یکی از ترانزیستور های سوئیچینگ شرت شده و اون رو تعویض کردم

و حالا وقتی پایه شماره 2 و 3 آیسی wt7150 رو اتصال کوتاه میدم پاور روشن میشه و همه ی ولتاژ ها رو به غیر از پاور گود داره اما همچنان با اتصال سیم سبز و مشکی روشن نمیشه!



[Samooel1980]

سلام

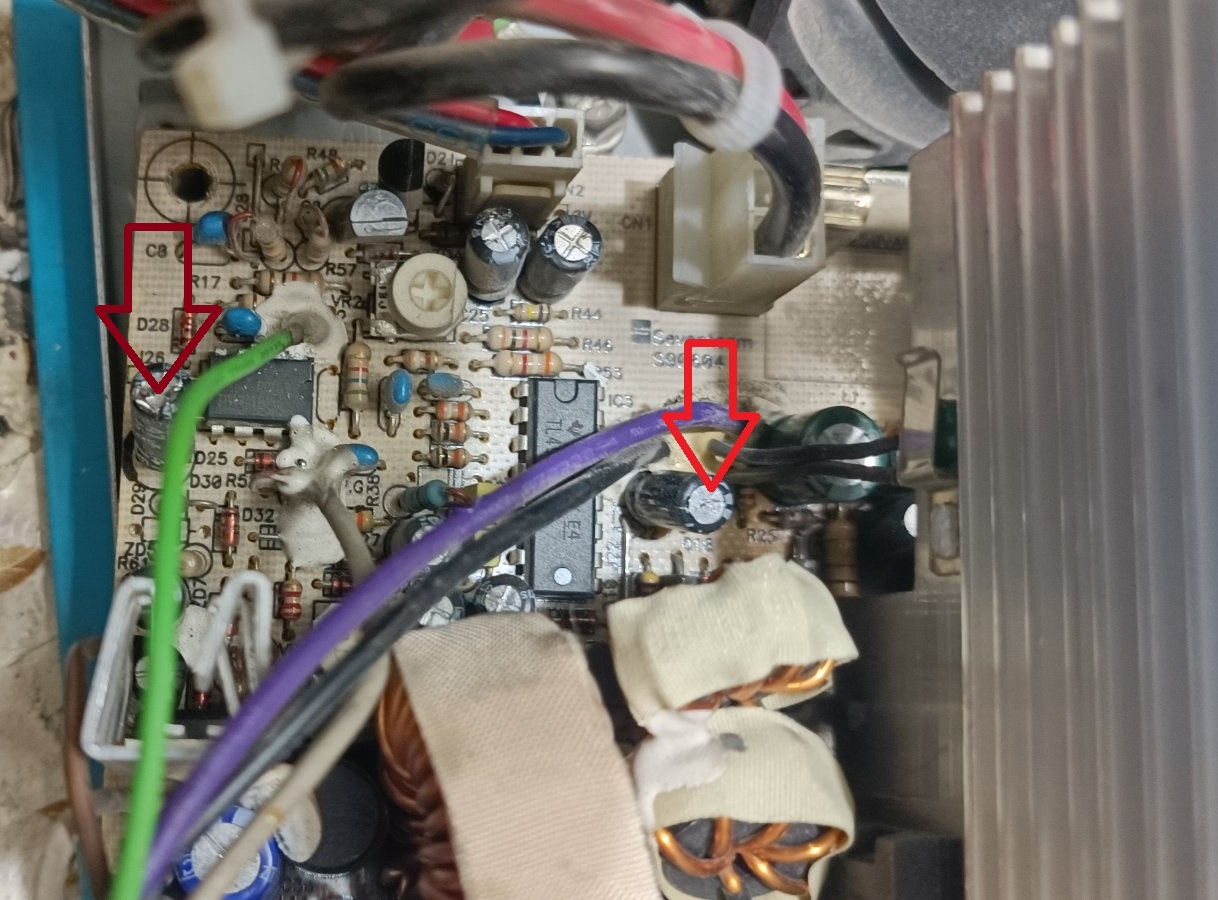

اینجاها که تو عکس علامت زدم ببین بخاطر گرد و خاک و کثیفی من مقاومت سوخته حس میکنم هست یا واقعا تغییر رنگ دادن و سوختن ؟



[Navid-Aref]

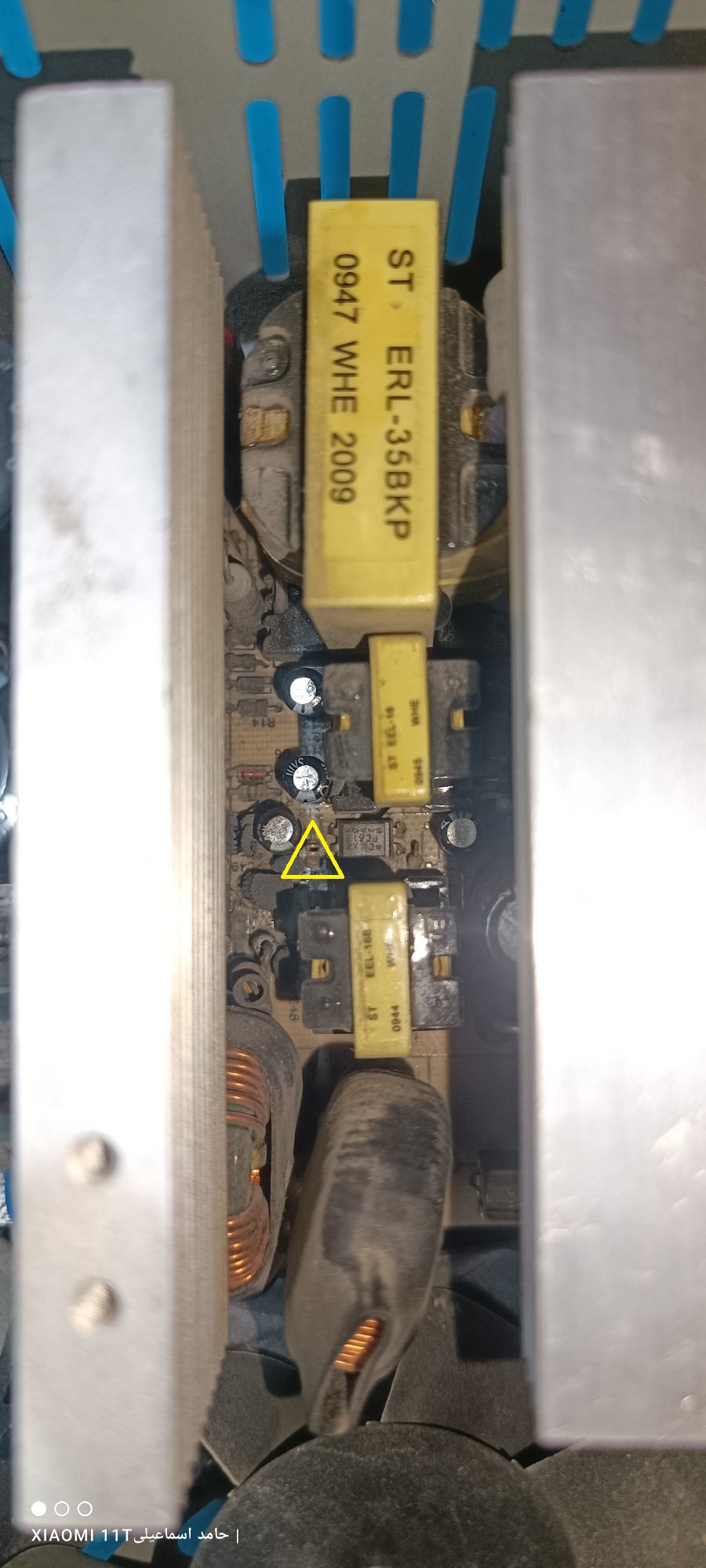

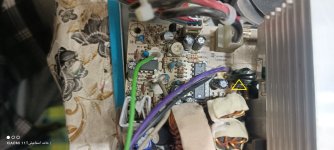

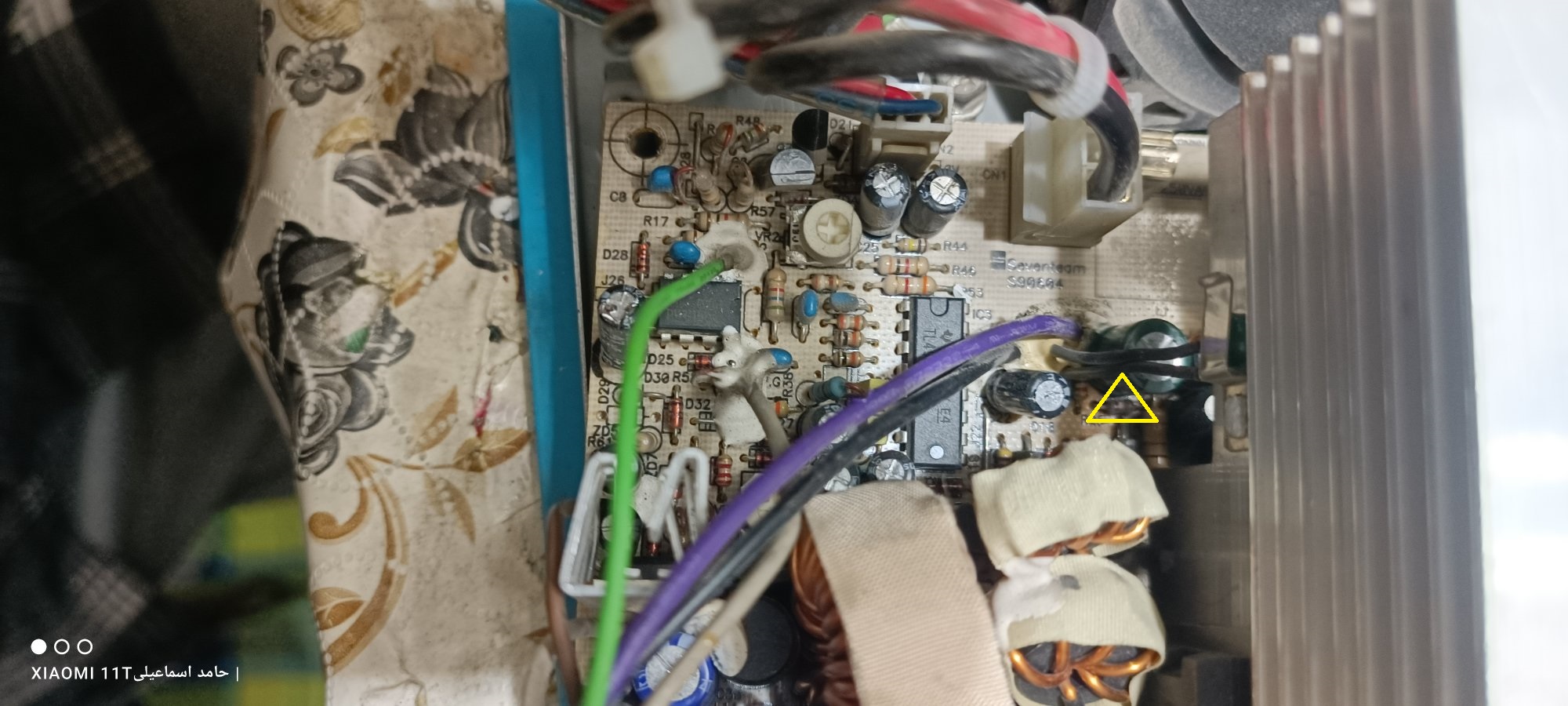

خوشحالم که یک ایراد مهم رو پیدا کردین. خازنهای الکترولیت کنار آی سی کنترلر PWM یعنی TL494 و همچنین آی سی 8 پایه سوپروایزر رو هم که در تصویر مشخص کردم، عوض کنید خوبه. همچنین قطعی یا اتصالی دیودهای مختلف روی بورد رو در دو حالت تست بازر و تست دیود مولتی متر انجام بدین. تست ترانزیستورهای کوچک هم فراموش نشود. مقاومت های کم اهم احتمال خرابی زیادی دارند و حتما تستشون کنید.

باد گرفتن و شستشوی بورد با تینر 10000 رو حتما انجام بدین تا وضعیت ظاهری قطعات کاملا مشخص بشه.

در دو تاپیک زیر هم قبلا درباره این پاور صحبت شده که فکر کنم کمک کننده باشه(شاید با نسخه پاور شما فرق بکنه ولی باز هم مفیده).

مشکل: - مشکل استارت پاور گرین GP330A V2.0

درود دوستان وقتتون بخیر ضمن تشکر از تمامی دوستان و کل انجمن IRAN TK که کلی مطالب آموزنده و تجربه درونش هست:perfect: ، بنده یه پاور گرین مدل GP330A V2.0 دارم که وقتی ولتاژ 5VSB زیر لود باشه ، پاور استارت میکنه (با یه مقاومت یا وصل باشه به مادربرد) ! اگر سیم سبز با گروند رو شورت کنم استارت لحظه...

www.irantk.ir

سوال: - ولتاژ بیس ترانزیستورها و ماسفت هیت‌سینک اول و H945 پاور گرین GP330A

سلام، یه پاور گرین GP330A دارم که ولتاژهای سبز و بنفش داره اما سوئیچ نمیشه. ترانزیستورهای TT2148 و ماسفت K2717 سالمن. اما ولتاژهای زیر اندازه‌گیری شده: گیت ماسفت حدود 2.1 ولت. درین 320 ولت و سورس 0.02 ولت. بیس ترانزیستور وسط در لحظه‌ی وصل به برق از حدود 80 ولت شروع میشه و رفته رفته کاهش پیدا...

www.irantk.ir



[hamedesmayly]

خوشحالم که یک ایراد مهم رو پیدا کردین. خازنهای الکترولیت کنار آی سی کنترلر PWM یعنی TL494 و همچنین آی سی 8 پایه سوپروایزر رو هم که در تصویر مشخص کردم، عوض کنید خوبه. همچنین قطعی یا اتصالی دیودهای مختلف روی بورد رو در دو حالت تست بازر و تست دیود مولتی متر انجام بدین. تست ترانزیستورهای کوچک هم فراموش نشود. مقاومت های کم اهم احتمال خرابی زیادی دارند و حتما تستشون کنید.

باد گرفتن و شستشوی بورد با تینر 10000 رو حتما انجام بدین تا وضعیت ظاهری قطعات کاملا مشخص بشه.

در دو تاپیک زیر هم قبلا درباره این پاور صحبت شده که فکر کنم کمک کننده باشه(شاید با نسخه پاور شما فرق بکنه ولی باز هم مفیده).

مشکل: - مشکل استارت پاور گرین GP330A V2.0

درود دوستان وقتتون بخیر ضمن تشکر از تمامی دوستان و کل انجمن IRAN TK که کلی مطالب آموزنده و تجربه درونش هست:perfect: ، بنده یه پاور گرین مدل GP330A V2.0 دارم که وقتی ولتاژ 5VSB زیر لود باشه ، پاور استارت میکنه (با یه مقاومت یا وصل باشه به مادربرد) ! اگر سیم سبز با گروند رو شورت کنم استارت لحظه...

www.irantk.ir

سوال: - ولتاژ بیس ترانزیستورها و ماسفت هیت‌سینک اول و H945 پاور گرین GP330A

سلام، یه پاور گرین GP330A دارم که ولتاژهای سبز و بنفش داره اما سوئیچ نمیشه. ترانزیستورهای TT2148 و ماسفت K2717 سالمن. اما ولتاژهای زیر اندازه‌گیری شده: گیت ماسفت حدود 2.1 ولت. درین 320 ولت و سورس 0.02 ولت. بیس ترانزیستور وسط در لحظه‌ی وصل به برق از حدود 80 ولت شروع میشه و رفته رفته کاهش پیدا...

www.irantk.ir

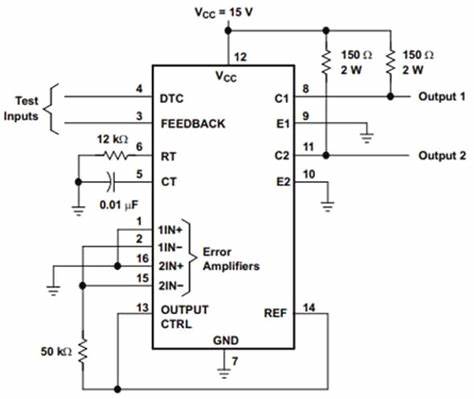

آیسی عوض و خازن ها هم عوض شدند ولتاژی هم که روی پایه 12 آیسی TL494 دارم دقیقا 9 ولت هست که باید 12 ولت می بود



[hanirayan]

دوست عزیز
دوتا مقاومت روی این مدل تغییر رنگ میده ولی مقدارشون تغییری نمیکنه چک کنید مقاومت کنار ترانس بزرگ به شماره R21 و یک مقاومت بین خازن 2200 میکرو و دیود D8 از روی برد بامولتیمتر چک کنید باید 1کیلو اهم باشه اگر بود نیازی نیست فعلا عوض کنید چون روشن نشدن مربوط به این دو مقاومت نیست

مسیز پایه 12 ای سی به یک خازن و یک دیود متصل میشه و بین پایه 12 و یک پایه دیگر مقاومت هست حتما مسیر رو چک کنید
البته تاکید میکنم خازن های خروجی 12 ولت رو چک کنید چون نشتی یا تغییر ظرفیت باعث روشن نشدن پاور میشه



[hamedesmayly]

دوست عزیز
دوتا مقاومت روی این مدل تغییر رنگ میده ولی مقدارشون تغییری نمیکنه چک کنید مقاومت کنار ترانس بزرگ به شماره R21 و یک مقاومت بین خازن 2200 میکرو و دیود D8 از روی برد بامولتیمتر چک کنید باید 1کیلو اهم باشه اگر بود نیازی نیست فعلا عوض کنید چون روشن نشدن مربوط به این دو مقاومت نیست

مسیز پایه 12 ای سی به یک خازن و یک دیود متصل میشه و بین پایه 12 و یک پایه دیگر مقاومت هست حتما مسیر رو چک کنید
البته تاکید میکنم خازن های خروجی 12 ولت رو چک کنید چون نشتی یا تغییر ظرفیت باعث روشن نشدن پاور میشه

ممنون مقاومت تست شد که حدود 1 کیلو اهم بود و مقدارش صحیح بود، یک خازن 1 میکرو 50 ولت هم کنار دوتا دیود خروجی چوک استندبای بود که با تعویضش الان ولتاژ آیسی TL494 که 9 ولت بود قبلا با تعویضش شد الان 14.6 ولت ولی همچنان با اتصال سیم سبز و بفش پاور روشن نمیشه و فقط با اتصال پایه 2 و 3 آیسی WT7510 پاور روشن میشه و همه ولتاژ ها به درستی میاد.
البته هنوز خازن های خروجی 12 ولت رو تست نکردم. میتونه با اینکه ولتاژ صحیح هست ، مسیر خازن خرابی داشته باشه؟



[hamedesmayly]

البته یه مورد دیگه رو هم متوجه شدم اینکه توی حالت استندبای سیم زرد 4.3 ولت داخلش ولتاژ هست و سیم نارنجی هم 0.200 ولت



[hamedesmayly]

البته یه مورد دیگه رو هم متوجه شدم اینکه توی حالت استندبای سیم زرد 4.3 ولت داخلش ولتاژ هست و سیم نارنجی هم 0.200 ولت

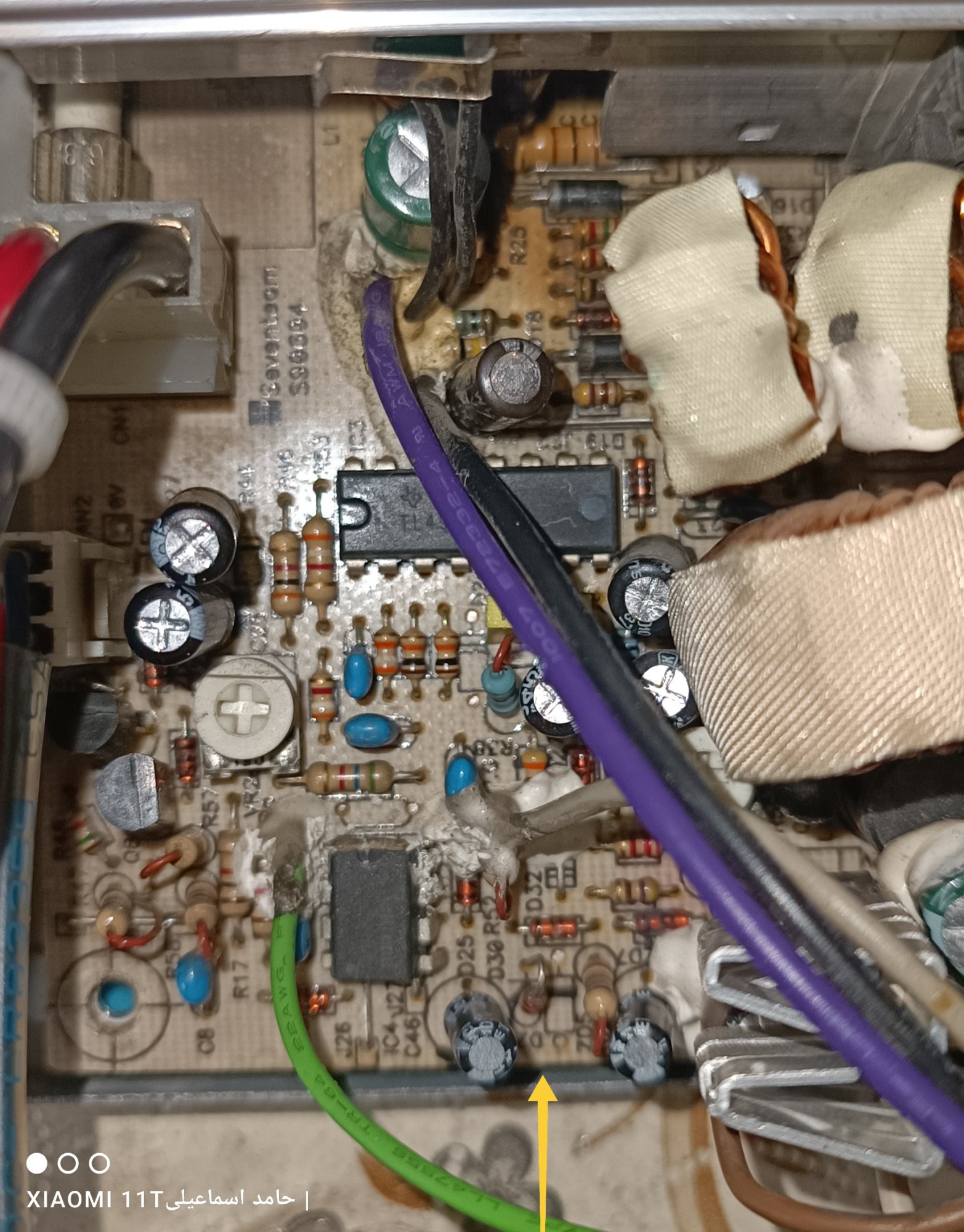

مشکل 4.3 ولت سیم زرد با تعویض این دیود زنر که شرت شده بود برطرف شد.



[Samooel1980]

ممنون مقاومت تست شد که حدود 1 کیلو اهم بود و مقدارش صحیح بود، یک خازن 1 میکرو 50 ولت هم کنار دوتا دیود خروجی چوک استندبای بود که با تعویضش الان ولتاژ آیسی TL494 که 9 ولت بود قبلا با تعویضش شد الان 14.6 ولت ولی همچنان با اتصال سیم سبز و بفش پاور روشن نمیشه و فقط با اتصال پایه 2 و 3 آیسی WT7510 پاور روشن میشه و همه ولتاژ ها به درستی میاد.
البته هنوز خازن های خروجی 12 ولت رو تست نکردم. میتونه با اینکه ولتاژ صحیح هست ، مسیر خازن خرابی داشته باشه؟

سلام چرا با اتصال سیم سبز و بنفش پاور رو میخواهید روشن کنید؟



[hamedesmayly]

سلام چرا با اتصال سیم سبز و بنفش پاور رو میخواهید روشن کنید؟

اشتباه تایپی بود عزیز
