سوال: روشن نشدن لپ تاپ Lenovo G500

[reza.93]

دوستان روزتون بخیروشادی
بردو سرویس کلی کردم هرقطعه ای برداشته بودم شستم باتینر خشک کردم
وتست کردم ویندوزآمد بالا همه چیزم درست کارمی کنه
فقط اون ماسفتی که تعویض کردم خیلی داغ میکرد شدید حتی نمیشه بهش دست زد . خیال کردم شاید چون مشابه هست اینجوره پس ماسفت دقیق مثل خودش ازروی برد اراقی پیداکردم و تعویض کردم بازهم داغ می کنه

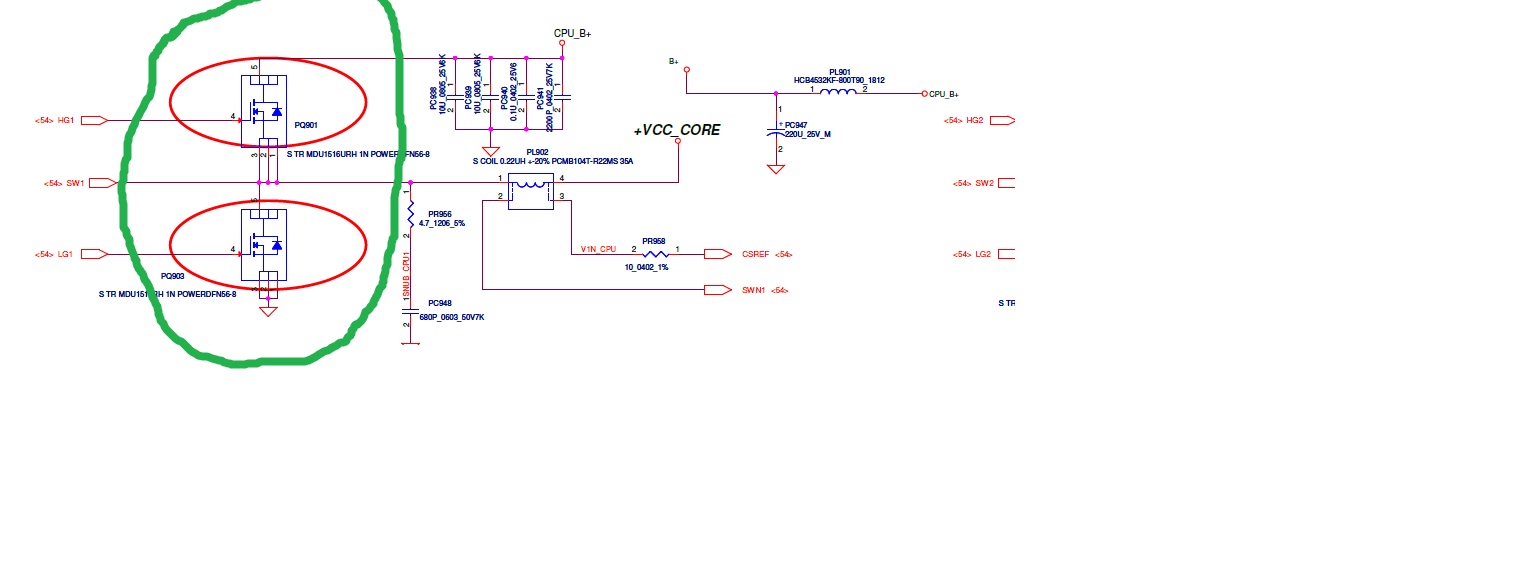

دوتاماسفتی که داخل این کانال CPUهستن به شدت داغ می کنن PQ901 و PQ903

مشاهده فایل‌پیوست 164813

سلام pq903 رو هم عوض کن ممکنه نشتی داشته باشه و مقداری جریان به گراند رد کنه



[سای را]

نه مهندس جان هردو تعویض کردم باهم بازم خیلی داغ میشن و حس می کنم سرعت فنم با گرمای این دو میره خیلی بالا



[سای را]

مهندس ممکنه این مشکل داغ کردن و درصل سوختن این ماسفت های

PQ901 وPQ903 ازPU901 سرچشمه بگیره ؟؟؟؟؟؟؟​



[reza.93]

مهندس ممکنه این مشکل داغ کردن و درصل سوختن این ماسفت های

PQ901 وPQ903 ازPU901 سرچشمه بگیره ؟؟؟؟؟؟؟​

وضعیت PQ902 و PQ904 به چه صورت هست ؟

ببینید باید اول بررسی کنیم که اصلا چرا ممکنه ماسفت داغ بشه

دلایلی که به ذهن بنده میرسه :
1- جریان کشی بیش از حد از خروجی مجموعه VRM
2-سینک نبودن کامل تایمینگ خاموش و روشن دو ماسفت با همدیگر یعنی دو ماسفت بجای اینکه هم رو تقویت کنن یجورایی با هم میجنگن
که دلایلش ممکنه هم از آی سی کنترل گیتشون باشه (PU901) و هم نا سازگاری خود ماسفت ها.

گاها حتی با تعویض یک ماسفت با همون شماره مدل این مشکل پیش میاد و دلیلش یکی نبودن شماره batch number ماسفت ها. یعنی در هر بار تولید ماسفت ها ممکنه خواص مختلف اونها دقیقا مشابه هم نباشه و در بعضی مدارات حساس ممکنه مشکل ایجاد بکنه


---------------------------------------------------------------

برای مورد اول چون نمیشه سی پی یو رو برداری PL902 و PL903 رو بردار و اهم چک کن که احیانا اتصالی خفیفی توی مدار نباشه
همینطور موقع روشن بودن دست بذار روی خازن های روی طبقه CPU_VCC شاید نشتی داشته باشن و داغ بشن

برای مورد دوم با تعویض قطعه مشخص میشه. (یا استفاده از اسیلسکوپ روی گیت ماسفت ها)



[سای را]

مهندس ممنون بابت راهنمایی هاتون#$V686

چشم تمام موارد که درپست آخر گفتید چک می کنم و اطلاع میدم

اینو قبلا هم گفتم داخل پستهای قبلی ولی بازم میگم شاید دلیلی بر عیب باشه . زمانی که من لپتاپ برای باراول باز کردم روی پایه های PU901نشانه های خیلی کمی ازآب خوردگی بود که باچشم دیده نمیشد زیرلوپ دیدم و با هویه وروغن فلکسی سرویسش کردم



[سای را]

مهندس انگار اتصالی درمدار سی پی یو این مانبرد یکی دوتا نیست :nightmare:



[reza.93]

مهندس انگار اتصالی درمدار سی پی یو این مانبرد یکی دوتا نیست :nightmare:

باید رفع بشه وگرنه دوباره ماسفت میسوزونه



[سای را]

مهندس سیگنال Pu901 شد مشکلی نداره
تمام ماسفت ها چه کانال Pچه کانال N مدار باهم تعویض گردیدن تا هم برند باشند و ازیک کارخانه مشکل حل نگردید
دست روی خازنها مدارکه گذاشتم دیدم خازن PC77به شدت داغ می کنه ازمداربیرون آوردمش اتصالی داشت تعویضش کردم بازم مشکل حل نگردید
تک تک خازن هارو چک کردم روی مدار خازن PC67درمدار اتصالی نشان میداد ولی داغ نمیشد ازمدارخارجش کردم خازن سالم بود ولی جای پایه های خازن روی مدار ازهردوسمت اتصالی داره که نباید جای پایه ها اتصالی نشون بده
زمان روشن بودن CPU وچیپست U4وPQ901وPQ903این 5 عدد باهم به شدت داغ شدید میشن



[سای را]

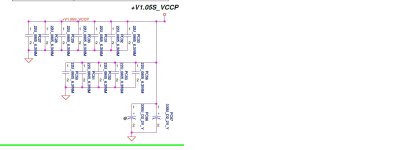

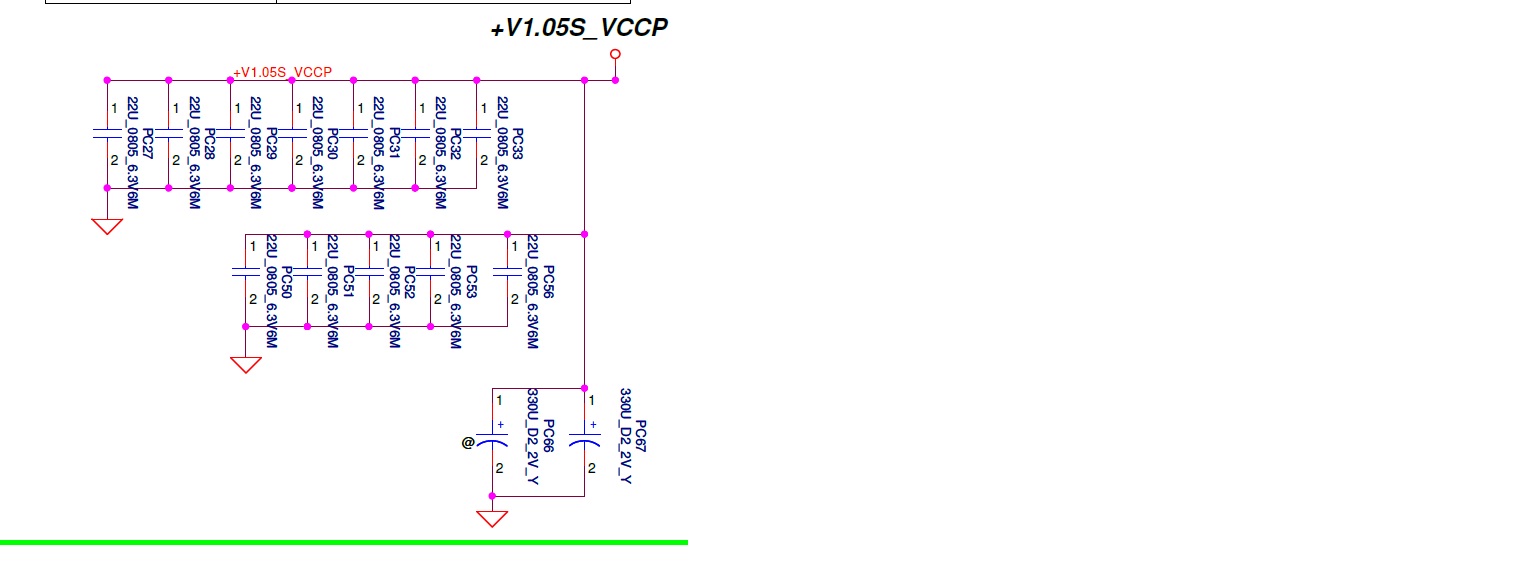

تمام خازنهای این مدارو باید دربیارم ازمدار چون همشون اتصالی نشون میدن
راهی نیست جزبرداشتنشون نظرشما چیه



[سای را]

خازنهای PC66 و PC67 ازروی مداربرداشتم بازم تمام خازنهای دیگر مدار اتصالی نشون میدن ازهرسمتی که تست کنیم
