سوال: روشن نشدن لپ تاپ Lenovo G500

[ali m.g]

درود رفتم دفتر یه لوپ برداشتم اومدم و بسیار دقیق پایه های خروجی PR301 بعدازبرداشتن از هم جداکردم اتصالی درپایه شماره چهار فقط هست پایه های دیگر مشکلی ندارند سلف pl301 کامل ازمدار خازج است اهم پایه چهار PR301با gnd یک اهم است

pl301 که عرض کردم گفتید حتما از مدار خارج کردید دیگه .

ماسفت pq312 باحتمال غریب به یقین سوخته . از برد در بیارید هم بیرون تست کنید و هم مدار رو همه نقاط قبلی رو بدون این ماسفت اهم گیری کنید
​



[سای را]

مهندس ماسفت های PQ310 وPQ309 وPQ312 این سه تا هم روی برد نبودن وPR324 ازمدارخارج بودن که تست های اهم گیری انجام دادم بدون ایناهم اتصالی داره این مسیر



[ali m.g]

مهندس ماسفت های PQ310 وPQ309 وPQ312 این سه تا هم روی برد نبودن وPR324 ازمدارخارج بودن که تست های اهم گیری انجام دادم بدون ایناهم اتصالی داره این مسیر

پس منظورتون شماره 4 شماره بندی دستی من منظورتون بود ولی پایه 3 نقشه اتصال کوتاه نشون میده

اگر طبق فرمایش خودتون شماره پایه 3 طبق نقشه است که شورتی کامل نشون میده

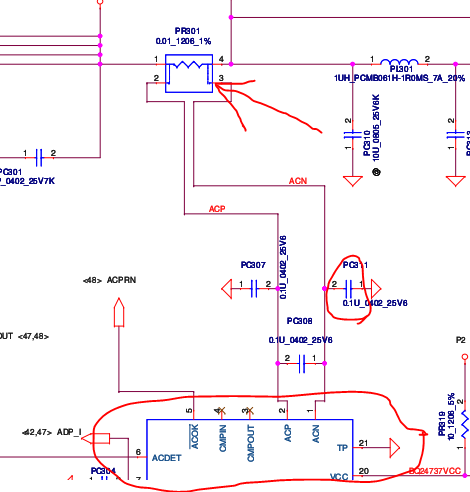

بنابراین باید خازن pc311 که اگر شورت نبود خود آی سی pu301 مشکل داره

پین شماره 1 آی سی pu301 رو (ACN) رو نسبت به بدنه اهمشو بگیرید

لطفا در جوابتون دقت بفرمید تا از طرف ما اشتباه برداشت نشه و سریع به نتیجه برسیم​



[سای را]

مهندس جان عزیز من شماره 4 گفتم که اهم گیری که کردم توی عکس صفحه قبل و گفتم اتصالی درمسیر پایه 4 نقشه هست در +B
2و 3 که میره به آی سی هیچ اتصالی وجود نداره



[سای را]

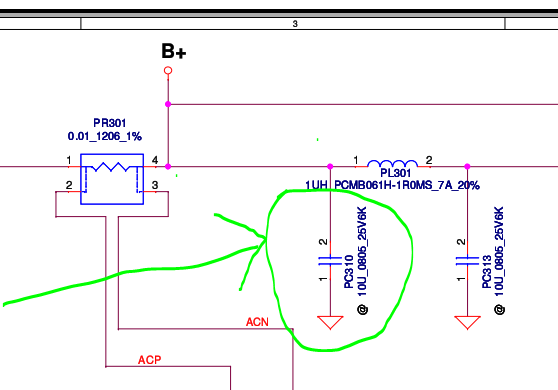

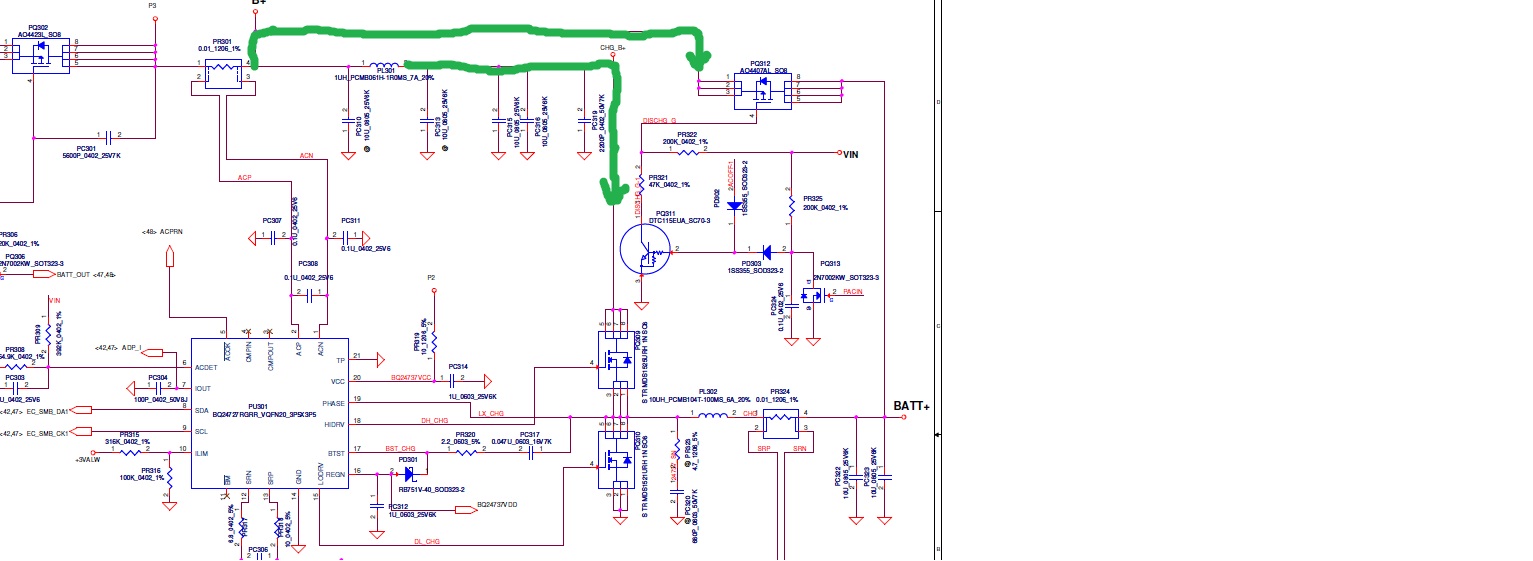

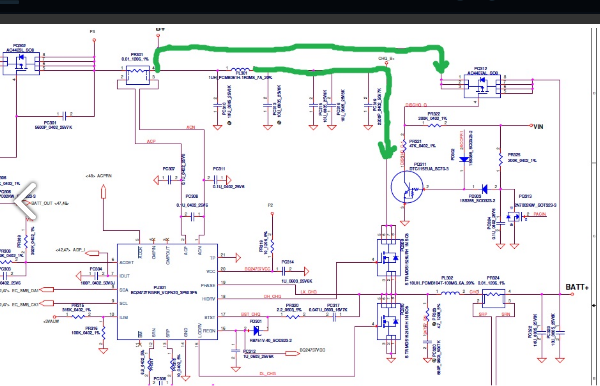

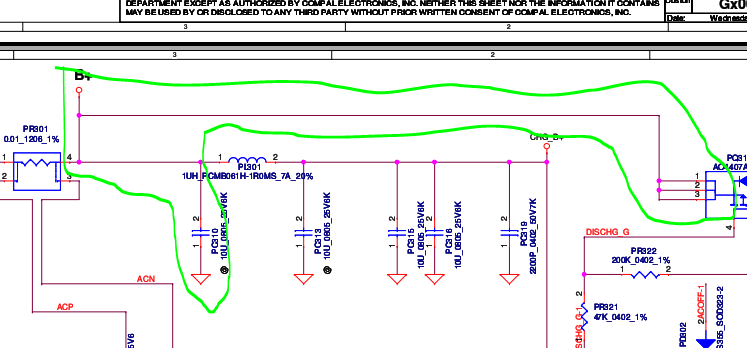

مسیر فلش های سبز مهندس جان اتصالی داره

مهندس ماسفت های PQ310 وPQ309 وPQ312 این سه تا هم روی برد نبودن وPR324 ازمدارخارج بودن که تست های اهم گیری انجام دادم بدون ایناهم اتصالی داره این مسیر​



[سای را]

توی مسیر +Bسلف های ورودی همه طبقاتم تک تک آزاد کردم ازروی نقشه و تست کردم بازم اتصالی حل نگردید



[سای را]

مهندس جان نظرت چیه



[ali m.g]

مهندس جان عزیز من شماره 4 گفتم که اهم گیری که کردم توی عکس صفحه قبل و گفتم اتصالی درمسیر پایه 4 نقشه هست در +B
2و 3 که میره به آی سی هیچ اتصالی وجود نداره

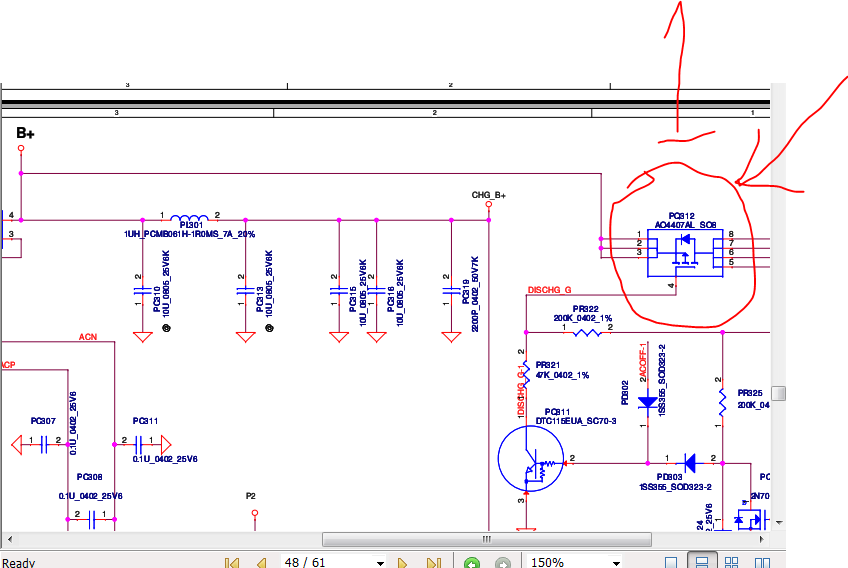

مهندس جان با برداشتن سلف PL301 و PR301 و طبق اظهار خودتون ماندن اتصالی یا شورتی در فقط پایه ( 4 ) PR301 دیگه قطعه ای تو مدار +B غیر از PQ312 و PC310 باقی نمیمونه (تصویر اول)

در آخرین تایپکتون که همین لحظه آخر دیدم فقط خازن PC310 در مدار باقی میمونه

وطبق آخرین تصویری که گذاشتی . موقعی که PL301 و PQ312 از مدار خارج بشه مسیر علامت زده شده توسط جنابعالی با سبز کلا از هم جدا میشوند ( تصویر وسط که توسط شما علامت زده شده )

که حتی اگر خازن PC310 شورت باشه ( تصویر سوم) . باید یه قطعه سوخته دیگه باشه که هر دو منطقه نسبت به هم و بدنه شورت باشن

لطفا اونم چک کنید بدون عجله و با حوصله نتیجه رو بزار . ممنون

توصیه میکنم الان ذهنتون خسته اس بزار برا فردا با تمرکز​



[سای را]

مهندس PC310 روی مدارنمیتونم پیداش کنم هرچه می گردم



[reza.93]

سلام
پیرو توضیحات استاد عزیز
الان شما روی نود B+ اتصالی دارید
اگر توی صفحات دیگه نگاه کنید هنوز B+ هست و دقیقا مشکل B+ اینه که نمیتونید به این راحتی ها تفکیک کنید

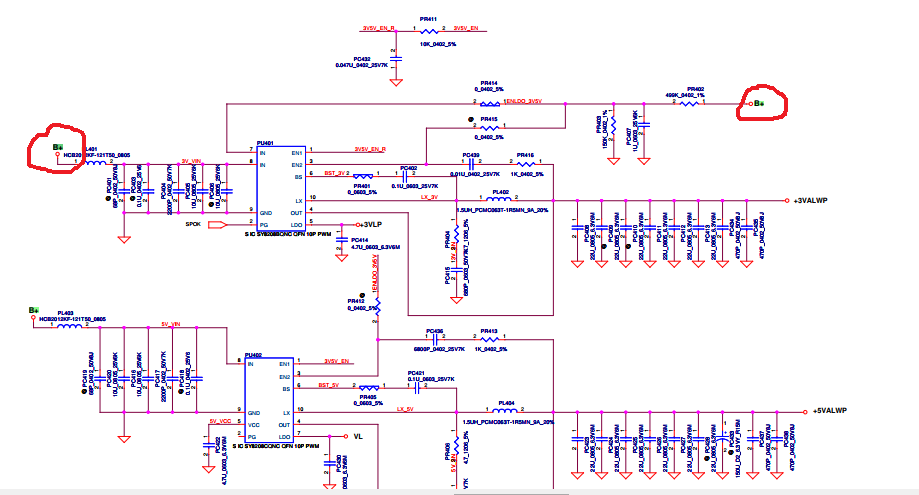

به نظر من به احتمال ایراد در PU401 و PU402 هست چون این دو آی سی مستقیم به B+ وصل هستن و ولتاژ 5 و 3.3 رو میسازن.
