مشکل: روشن نشدن دستگاه جوش

[ghalesari]

با سلام
استاد یک مداری است که برای دستگاه جوش های الکتریکی 200 A استفاده شده که این مدار با وروی 220 ولت که بسمت ترانس اولیه می رود سری شده است و با تغییر پتانسومتریی که از این مدار خارج می شود تغییر میکند؟
چون کل مدار داخل یک چسب و قابل مشاهده نیس فقط در این حد می تونم براتون توضیح بدم.
ممکنه این مدار کمی شرح دهید و براتون ممکنه مدار مشابه این مدار برای تغییرات بر روی این تاپیک بگذارید.
استاد چون این مدار باید سازم ممنون می شوم یاری فرمائید.
تشکر



[غزال]

با سلام
استاد یک مداری است که برای دستگاه جوش های الکتریکی 200 A استفاده شده که این مدار با وروی 220 ولت که بسمت ترانس اولیه می رود سری شده است و با تغییر پتانسومتریی که از این مدار خارج می شود تغییر میکند؟
چون کل مدار داخل یک چسب و قابل مشاهده نیس فقط در این حد می تونم براتون توضیح بدم.
ممکنه این مدار کمی شرح دهید و براتون ممکنه مدار مشابه این مدار برای تغییرات بر روی این تاپیک بگذارید.
استاد چون این مدار باید سازم ممنون می شوم یاری فرمائید.
تشکر

درود

عزیزم در تنظیم گزارش خیلی دریغ میکنی
لااقل بگو خروجی آن dc است یا ac
آیا ترانسش بزرگه و با هسته آهنی است ؟
آیا سوخته یا فقط میخوای عملکردشو بدونی .

ضمنا باز کردن چسب آن سخت نیست.
تصویر دستگاه را ارسال کن.
پاسخ ها و گزارشات خود را بسیار گنگ و همراه با راز و رمز مطرح میکنی و گویی سری و محرمانه است.

بنظر میرسه نگران نحوه گزارش خودت هستی که مطلب ناشیانه ای نگی ولی اینجوری موجب عذاب پاسخگو میشی چون باید با سوالات مکرر و پاسخ های قطره ای شما بفهمه قضیه چیه .

سپاس



[ghalesari]

چشم استاد
1-دارای خروجی AC است
2-بله دارای ترانس تقریبا بزرگی است و دارن از هسته ای آهنی و سیم پیچ های سابق استفاده شده است.
3- تست قسمت ترانس : با برداشتن این مدار (که ورودی آن یک سر ولتاژ 220 ورودی است و خروجی آن به یک سر اولیه میرود) و یک سر کردن ورودی، قسمت ترانی سالم می باشد.
4- چون چسب کل جعبه این مدار پر کرده و کاملا از دید پنهان شده و با شکست چسب کل مدار از بین می رود
5- استاد الان ارسال تصویر دستگاه مقدور نیست.

با این توضیحات (امیدوارم کامل بوده باشد) چه نظریی در این باره دارید؟



[غزال]

چشم استاد
1-دارای خروجی AC است
2-بله دارای ترانس تقریبا بزرگی است و دارن از هسته ای آهنی و سیم پیچ های سابق استفاده شده است.
3- تست قسمت ترانس : با برداشتن این مدار (که ورودی آن یک سر ولتاژ 220 ورودی است و خروجی آن به یک سر اولیه میرود) و یک سر کردن ورودی، قسمت ترانی سالم می باشد.
4- چون چسب کل جعبه این مدار پر کرده و کاملا از دید پنهان شده و با شکست چسب کل مدار از بین می رود
5- استاد الان ارسال تصویر دستگاه مقدور نیست.

با این توضیحات (امیدوارم کامل بوده باشد) چه نظریی در این باره دارید؟

درود

آیا سالمه یا سوخته و میخوای تعمیر کنی
قطعا با مدار ساده دیمر پرقدرت کار میکنه و دراینصورت باید از ترایاک یا تریستور سیمی استفاده کرده باشه که بزرگه
و اینم جمالش

سپاس



[ghalesari]

با سلام
قسمت ترانس مشکلی ندارد. تنها خرابی از قسمت مداری می باشد که خروجی نمی دهد.
این عکس کامل این مدار است که در چسب قرار گرفته است و دوقطعه دیگر که بنظرم ترایاک می باشد اسم هردو با سمباده پاک شده است.
http://upload7.ir/uploads//0bd07e0c4d7eb3057c34dec8877d3c66c7a0e6b7.jpg

استاد چنین مداری که کاربرد عملی داره ، را دارین؟
ممنون می شم اگر تو این تاپیک قرار بدین.
تشکر



[غزال]

با سلام
قسمت ترانس مشکلی ندارد. تنها خرابی از قسمت مداری می باشد که خروجی نمی دهد.
این عکس کامل این مدار است که در چسب قرار گرفته است و دوقطعه دیگر که بنظرم ترایاک می باشد اسم هردو با سمباده پاک شده است.
http://upload7.ir/uploads//0bd07e0c4d7eb3057c34dec8877d3c66c7a0e6b7.jpg

استاد چنین مداری که کاربرد عملی داره ، را دارین؟
ممنون می شم اگر تو این تاپیک قرار بدین.
تشکر

درود

اولا ترانسی که این مدار تغذیه میکنه نمیتونه جوشکاری کنه چون ترانس حدود 1500 الی 2 کیلو وات را تغذیه میکنه

ثانیا داغی این مدار به چه کار میاد که نمیخوای چسبشو باز کنی
راحت ترین کار باز کردن چسب و تعمیر کردنه

اگر قابل تعمیر نبود ( که هست ) کمترین مزیت باز کردن چسب اینه که می فهمیم عملکرد و توانایی اون چیه

ولی هدف اصلی شما مشخص نیست.
اگه میخوای تعمیر کنی ابتدا ترایاک را تست کن اگه سالم بود چسب را باز کن.

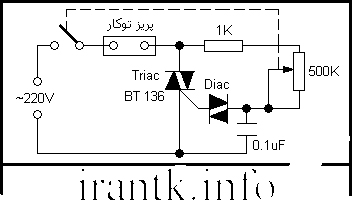

اگه نمونه ای از نقشه دیمر هم میخوای تاپیک زیر را مطالعه کن که توسط استاد رسولی مطرح شده
http://www.irantk.ir/irantk23843/

سپاس



[رحمت رجایی]

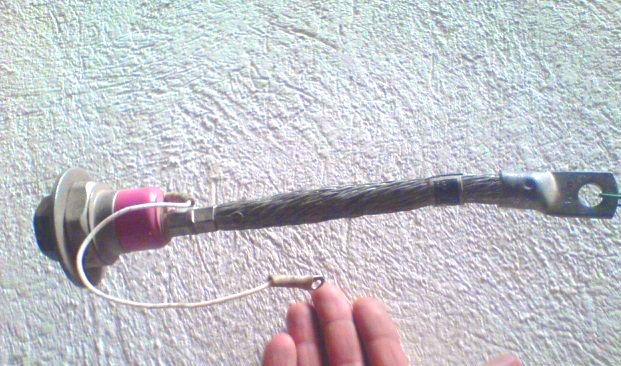

مهندس غزال بزرگوار اگر یادتون باشه در یکی از تایپیکها به کمک شما مشکل این دستگاه را حل کردیم اون دو تا قطعه ترایاک 40 امپری bta41 هستند  که با هم موازیند و مدارش دیمر

مهندس با توجه به اون عکس تریستور معلومه که در الکترونیک صنعتی هم دستی بر اتش دارید ایا خودتون دستگاه جوش یا کوره القایی بوسیله همین تریستور تولید کردید؟

دیمر با ترایاک چه تفاوتی با دیمر تریستوری دارد اگر تریستور نیم موج را حذف میکنه چرا از تریستور استفاده میکنند بجای ترایاک؟



[غزال]

مهندس غزال بزرگوار اگر یادتون باشه در یکی از تایپیکها به کمک شما مشکل این دستگاه را حل کردیم اون دو تا قطعه ترایاک 40 امپری bta41 هستند که با هم موازیند و مدارش دیمر

مهندس با توجه به اون عکس تریستور معلومه که در الکترونیک صنعتی هم دستی بر اتش دارید ایا خودتون دستگاه جوش یا کوره القایی بوسیله همین تریستور تولید کردید؟

دیمر با ترایاک چه تفاوتی با دیمر تریستوری دارد اگر تریستور نیم موج را حذف میکنه چرا از تریستور استفاده میکنند بجای ترایاک؟

درود

ایا خودتون دستگاه جوش یا کوره القایی بوسیله همین تریستور تولید کردید؟

خیر

دیمر با ترایاک چه تفاوتی با دیمر تریستوری دارد اگر تریستور نیم موج را حذف میکنه چرا از تریستور استفاده میکنند بجای ترایاک؟

مواردی که نیاز به ac نداریم و یا باید دستگاه dc (مانند موتور dc ) را تغذیه کنیم از تریستور استفاده میشه
مثلا برای یکسوسازی تمام موج قابل کنترل باید از پل شامل دو دیود و دو تریستور استفاده بشه که هر تریستور نیم سیکل را کنترل کنه و لذا با ترایاک مقدور نیست.

سپاس



[رحمت رجایی]

مهندس ببخش اخرین سوال
 در چند مدار دیمر مشاهده کردم برای کنترل دور موتور جاروبرقی از bt152 که تریستور استفاده شده بود برام سوال شد که چرا از ترایاک مثل اکثر مدارات دیمر جاروبرقی استفاده نکرده ؟
با توجه به فرمایش شما میشه برای کنترل دور یک موتور دیسی مثلا موتور تریدمیل 180 ولت دی سی  از دیمر با برق شهر و تریستوری استفاده کرد؟



[غزال]

مهندس ببخش اخرین سوال
در چند مدار دیمر مشاهده کردم برای کنترل دور موتور جاروبرقی از bt152 که تریستور استفاده شده بود برام سوال شد که چرا از ترایاک مثل اکثر مدارات دیمر جاروبرقی استفاده نکرده ؟
با توجه به فرمایش شما میشه برای کنترل دور یک موتور دیسی مثلا موتور تریدمیل 180 ولت دی سی از دیمر با برق شهر و تریستوری استفاده کرد؟

درود

در هر دستگاهی چه جارو و چه دستگاههای ورزشی و غیره که از موتور dc استفاده شده باشه برای راه اندازی و کنترل دور موتور با استفاده از برق شهر ، باید از تریستور استفاده کنید .
