روشن شدن چراغ زرد به محض جوش دادن

[masouazizid]

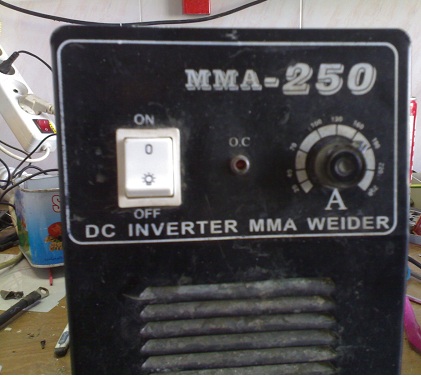

روشن شدن چراغ زرد به محض جوش دادن مدل دستگاه MMA250
در ضمن دستگاه اول روشن نمیشود که پل دیودهای ان سوخته بود بعد از رفع این مشکل پیش امده



[ديجيتال]

سلام دوست عزیز.به نظرتون همکاران علم غیب دارن که بدون هیچ اطلاعاتی نظر بدن؟

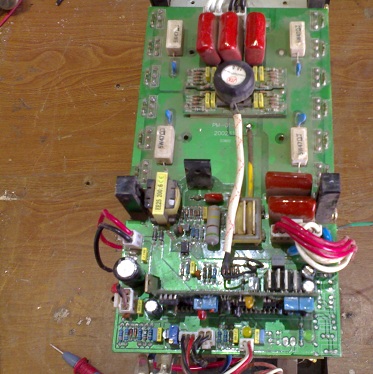

1_چند عدد عکس با کیفیت از دستگاهتان اپلود کنید
۲_کارهای انجام شده رو به ترتیب بگویید
۳_ولت های قسمت های اصلی مدار مانند خازن های تغذیه/.۲۴ ولت./ را روی شکل توضیح دهید
منتظر نظر همکاران باشید



[غزال]

[روشن شدن چراغ زرد به محض جوش دادن مدل دستگاه MMA250
در ضمن دستگاه اول روشن نمیشود که پل دیودهای ان سوخته بود بعد از رفع این مشکل پیش امده

سلام
ضمن تشکر از توصیه های شایسته استاد دیجیتال فیش شنت را هم بررسی کن اگه قطع باشه اینحالت اتفاق می افته یعنی یه جرقه کوچولو میزنه و لامپ زرد روشن میشه
و دیگه همون جرقه کوچولو رو هم نمیزنه

سپاس



[masouazizid]

ولتاژ 24ولت و ولتاژ5ولت درست است
فیش شنت را بررسی کردم و نیز قلع مردگی کردم عیب برطرف نشد



[غزال]

ولتاژ 24ولت و ولتاژ5ولت درست است
فیش شنت را بررسی کردم و نیز قلع مردگی کردم عیب برطرف نشد

سلام
توضیح مفصل بده چکار کردی؟
ولتاژ 310 ولت داری ؟
ورودی ترانس CT را اتصال کوتاه و نتیجه را اعلام کن

دو دور سیم نازک شارلاکدار (از ترانس های اوراقی تهیه کن ) دور هسته ترانس حلقوی بپیچ و با یک دیود و خازن 1 میکرو ( یا بزرگتر ) سری کن بطوریکه کاتد دیود به مثبت خازن متصل باشه و ولتاژ خازن را اعلام کن.

آیا رله عمل میکنه؟ چند بار ؟
ولتاژ پایه 16و 15و 9 و 8 آی سی 3525 و پایه 7 و 6 و 2 آی سی 3140 چند ولته ؟

اگه میخوای زودتر درست بشه به تمام سوالات مفصلا پاسخ بده
سوالی را بی پاسخ نذار و اگه نمیتونی به برخی از سوالات پاسخ بدی با ذکر دلیل اعلام کن
تصویر هم ارسال کن تا پاسخگویی راحت تر بشه

سپاس



[masouazizid]

310ولت دارم
ورودی ترانس ctرا اتصال کوتاه کردم مشکل بر طرف نشد
ولتاژپایه{16}5ولت {15}11.8ولت{9}4.2ولت{8}4.7ولت است و ای سی 3140پایه{7}11.8ولت{6و2}0ولت است
ولتاژ 24ولت نیز است



[غزال]

310ولت دارم
ورودی ترانس ctرا اتصال کوتاه کردم مشکل بر طرف نشد
ولتاژپایه{16}5ولت {15}11.8ولت{9}4.2ولت{8}4.7ولت است و ای سی 3140پایه{7}11.8ولت{6و2}0ولت است
ولتاژ 24ولت نیز است

سلام
دوست خوبم برای پاسخگویی رفتی که رفتی ( تصادفا پاسخ شما را دیدم )

خازن مسیر 24 و 12 ولت را تعویض کنید
ولتاژ دو سر ابتدا و انتهای رئوستا یا پتانسیومتر جریان را اعلام کنید

سپاس



[masouazizid]



[masouazizid]

ولتاژ ابتدا 5ولت و انتها 0ولت است خازنها نیز تعویض کردم مشکل همچنان پاورجا است



[غزال]

ولتاژ ابتدا 5ولت و انتها 0ولت است خازنها نیز تعویض کردم مشکل همچنان پاورجا است

سلام
بابت پاسخ شایسته شما سپاسگزارم
اما یه جای کار میلنگه و اشتباهی در گزارش شما رخ داده
1- آیا خروجی دستگاه پس از قوس الکتریکی قابل توجه پروتکت میکنه یا جرقه ضعیفی میزنه؟
2- آیا ولتاژ پایه های دو آی سی را قبل از پروتکت اندازه گیری کردی یا بعد از آن ؟
3- زمان اندازه گیری ولتاژ پایه ها آیا پتانسیومتر جریان ماکزیمم بوده ؟ ( باید ماکزیمم باشد )
4- ولتاژ پتانسیومتر صحیحه اما ولتاژ پایه 2 آی سی ca 3140 مغایر با آن است
5- آیا ولتمترت آنالوگه ( با احتمال زیاد آنالوگه و پایه 2 ایندستگاه استثنائا نیاز به ولتمتر دیجیتال داره) ؟

سپاس
