راهنمایی جهت افزایش ولتاژ در پاور تغذیه

[mybot]

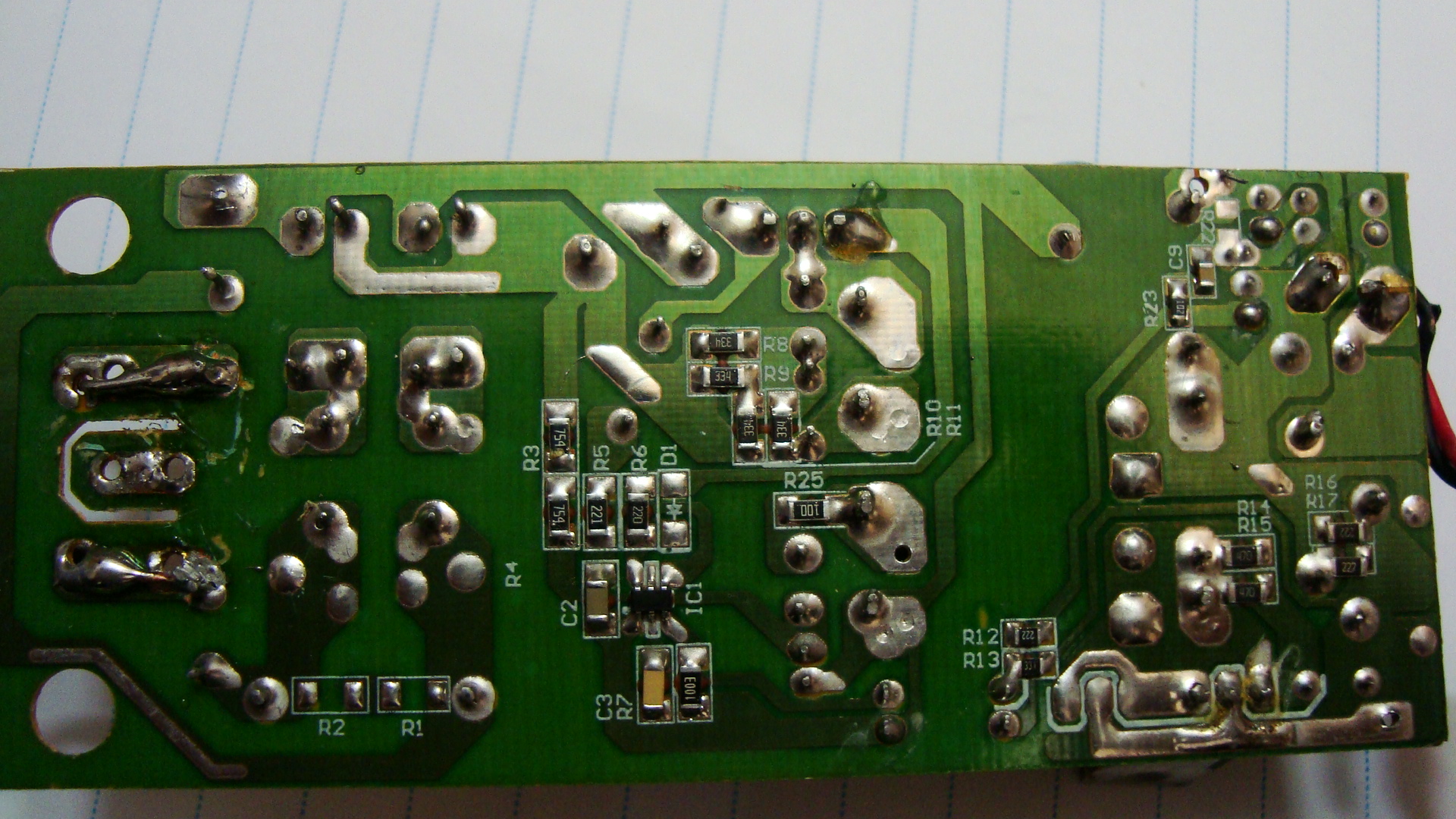

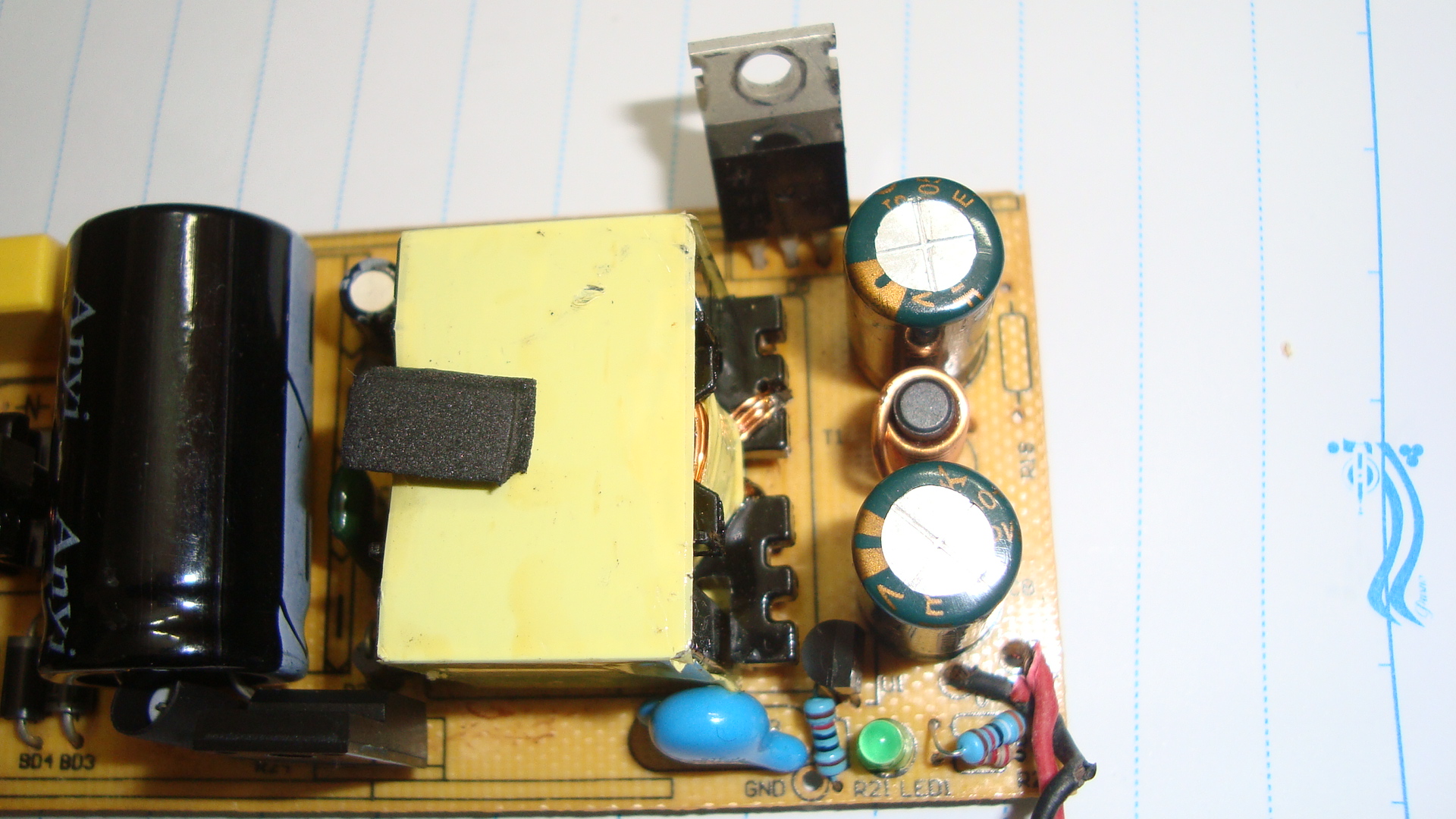

درود، از بخش خروجی تصویر واضح پشت و رو قرار بدید.
بنظر میرسه این آداپتور هم مثل آداپتور های مشابه از TL431 استفاده کرده.
در صورت افزایش ولتاژ خروجی ، نمیتونید بیشتر از 4 آمپر از خروجی دریافت کنید.

درود، از بخش خروجی تصویر واضح پشت و رو قرار بدید.
بنظر میرسه این آداپتور هم مثل آداپتور های مشابه از TL431 استفاده کرده.
در صورت افزایش ولتاژ خروجی ، نمیتونید بیشتر از 4 آمپر از خروجی دریافت کنید.



[mybot]

درود بر عالیجناب
یه ایسی 6 پین به نام 63941 هستش که به اپتو کوپلر رفته دیتاشیت مناسبی ازش پیدا نکردم لطفا و جسارتا بنده رو راهنمایی در فهم مبتدی بفرمایید سپاس از وقتی که گذاشتین



[SpaceX]

درود بر عالیجناب
یه ایسی 6 پین به نام 63941 هستش که به اپتو کوپلر رفته دیتاشیت مناسبی ازش پیدا نکردم لطفا و جسارتا بنده رو راهنمایی در فهم مبتدی بفرمایید سپاس از وقتی که گذاشتین

درود

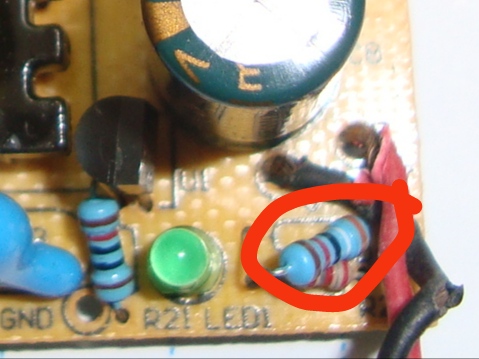

این مقاومت که در تصویر علامت زده‌ام (39k)
برش دار بجاش ۴۷ کیلو اهم بزن ولتاژ خروجی میشه ۱۴.۲‌ ولت، بدون درد و خونریزی
فرمول محاسبه‌ش هم بسیار ساده هست کافیه یه نگاه به دیتاشیت TL431 بنداری



[mybot]

درود
این مقاومت که در تصویر علامت زده‌ام (39k)
برش دار بجاش ۴۷ کیلو اهم بزن ولتاژ خروجی میشه ۱۴.۲‌ ولت، بدون درد و خونریزی
فرمول محاسبه‌ش هم بسیار ساده هست کافیه یه نگاه به دیتاشیت TL431 بنداری

درود
این مقاومت که در تصویر علامت زده‌ام (39k)
برش دار بجاش ۴۷ کیلو اهم بزن ولتاژ خروجی میشه ۱۴.۲‌ ولت، بدون درد و خونریزی
فرمول محاسبه‌ش هم بسیار ساده هست کافیه یه نگاه به دیتاشیت TL431 بنداری

سپاس تقدیر و امتنان



[mybot]

درود بر شما ...دوست گرامی برای افزایش ولتاژ حدود 2ولت میتونید یک مقاومت سر راه ولتاژ نمونه گیر که واسه اپتی کوپلر و مدار مربوط میره قار بدید و مقدار مقاومت را بسته به ولتاژ مورد نیاز خود کم و یا زیاد کنید.مقاومت حدود 20 اهم بزارید اگر ولتاژ با هم کم بود مقاومت را زیادتر کنید ولی اگر مقدار ولتاژ زیاد بود مقدار مقاومت را کم کنید حتی میتونید با یک پتانسیومتر 100 اهم این کار را انجام بدید

ممنون از بزرگواری حضرتعالی وقت و فرصتی که در اختیار بنده منت گذاشتید



[electronium]

نتیجه تغییرات انجام شده برای مدار گزارش بدید
اگر اصرار دارید دیتاشیت آیسی رو بدونید تمامی ۶ پین رو با نرم افزار نقاشی برای رنگ های مختلف قلم بگیرید در ضمن پایه گراند گرم و vcc آیسی را با رنگ قرمز و مشکی مشخص کنید



[mybot]

نتیجه تغییرات انجام شده برای مدار گزارش بدید
اگر اصرار دارید دیتاشیت آیسی رو بدونید تمامی ۶ پین رو با نرم افزار نقاشی برای رنگ های مختلف قلم بگیرید در ضمن پایه گراند گرم و vcc آیسی را با رنگ قرمز و مشکی مشخص کنید

سلام و درود بر استاد
با47کیلو تست شد که رنج 13.4 ولت بدست اومد
با اضافه شدن2.2k اهم دیگه مجموعا(49.2k) ولتاژ به 14.4 ولت پایدار مطلوب رسید سپاسگذار
یه سوال نابجا ببخشید چندین مدار دیمر با ترایاک برای هویه بکار گرفتم دریک رنج مطلوب از هویه صدای بیز ایجاد میشه مثل صدای چاپر و چند هویه سوخته، به نظر محترم حضرتعالی این قضیه سوختن هویه میشه علتش ویز باشه واین ویز از کجا تولید میشه احتمالا از ارتعاش بوبین هویه هست؟ ممنون



[electronium]

سلام و درود بر استاد
با47کیلو تست شد که رنج 13.4 ولت بدست اومد
با اضافه شدن2.2k اهم دیگه مجموعا(49.2k) ولتاژ به 14.4 ولت پایدار مطلوب رسید سپاسگذار

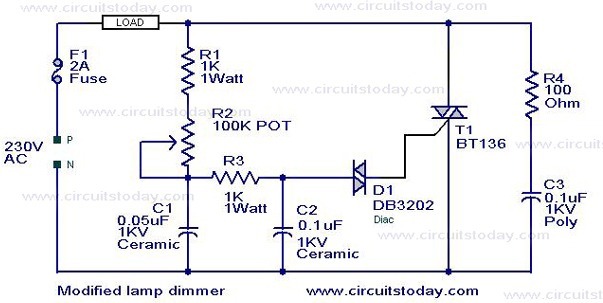

یه سوال نابجا ببخشید چندین مدار دیمر با ترایاک برای هویه بکار گرفتم دریک رنج مطلوب از هویه صدای بیز ایجاد میشه مثل صدای چاپر و چند هویه سوخته، به نظر محترم حضرتعالی این قضیه سوختن هویه میشه علتش ویز باشه واین ویز از کجا تولید میشه احتمالا از ارتعاش بوبین هویه هست؟ ممنون

دورود ...بر شما خوبه به کارتان پیش رفت به نتیجه مطلوب رسیدید
بله دیمر معمولی برای هویه مناسب نیست به علت تولید هارمونیک از ولتاژ نسبت به بار (المنت) المنت به زودی میسوزه و میپوکه لذا باید از دیمر pwm ac برای هویه استفاده کنید ...و کاری دیگه که می تونید کنید میزان عمق نوک هویه در المنت حرارت نوک را تا 50 درجه تغییر میده



[mybot]

دورود ...بر شما خوبه به کارتان پیش رفت به نتیجه مطلوب رسیدید
بله دیمر معمولی برای هویه مناسب نیست به علت تولید هارمونیک از ولتاژ نسبت به بار (المنت) المنت به زودی میسوزه و میپوکه لذا باید از دیمر pwm ac برای هویه استفاده کنید ...و کاری دیگه که می تونید کنید میزان عمق نوک هویه در المنت حرارت نوک را تا 50 درجه تغییر میده

درود بر حضرتعالی با نکته های کاربردی
البته بنده از این مدار استفاده میکنم و همچنان در ناحیه دمای مطلوب متأسفانه مثل بازر نویز ایجاد میکنه



[jahan_erf]

سلام دوست عزیز برد افزایش ولتاژ در بازار موجود است
