راهنمایی جهت افزایش ولتاژ در پاور تغذیه

[mybot]

سلام

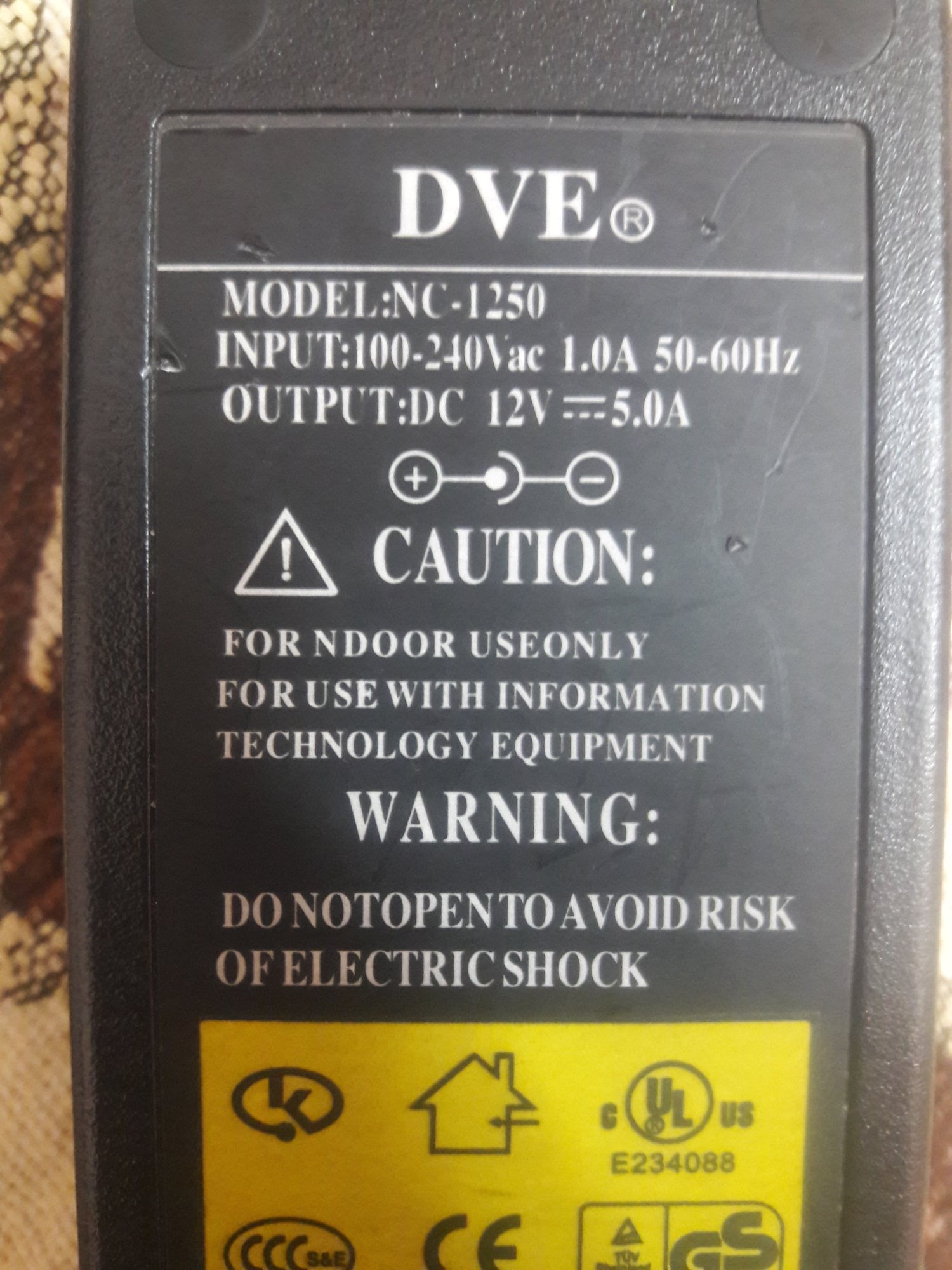

لطفا جهت افزایش ولتاژ از 12 به 14ولت در منبع تغذیه 5 امپر با نقشه درصورت امکان کمک بفرمایید نیاز مبرم هستش
سپاس



[HS13&86]

سلام
لطفا جهت افزایش ولتاژ از 12 به 14ولت در منبع تغذیه 5 امپر با نقشه درصورت امکان کمک بفرمایید نیاز مبرم هستش
سپاس

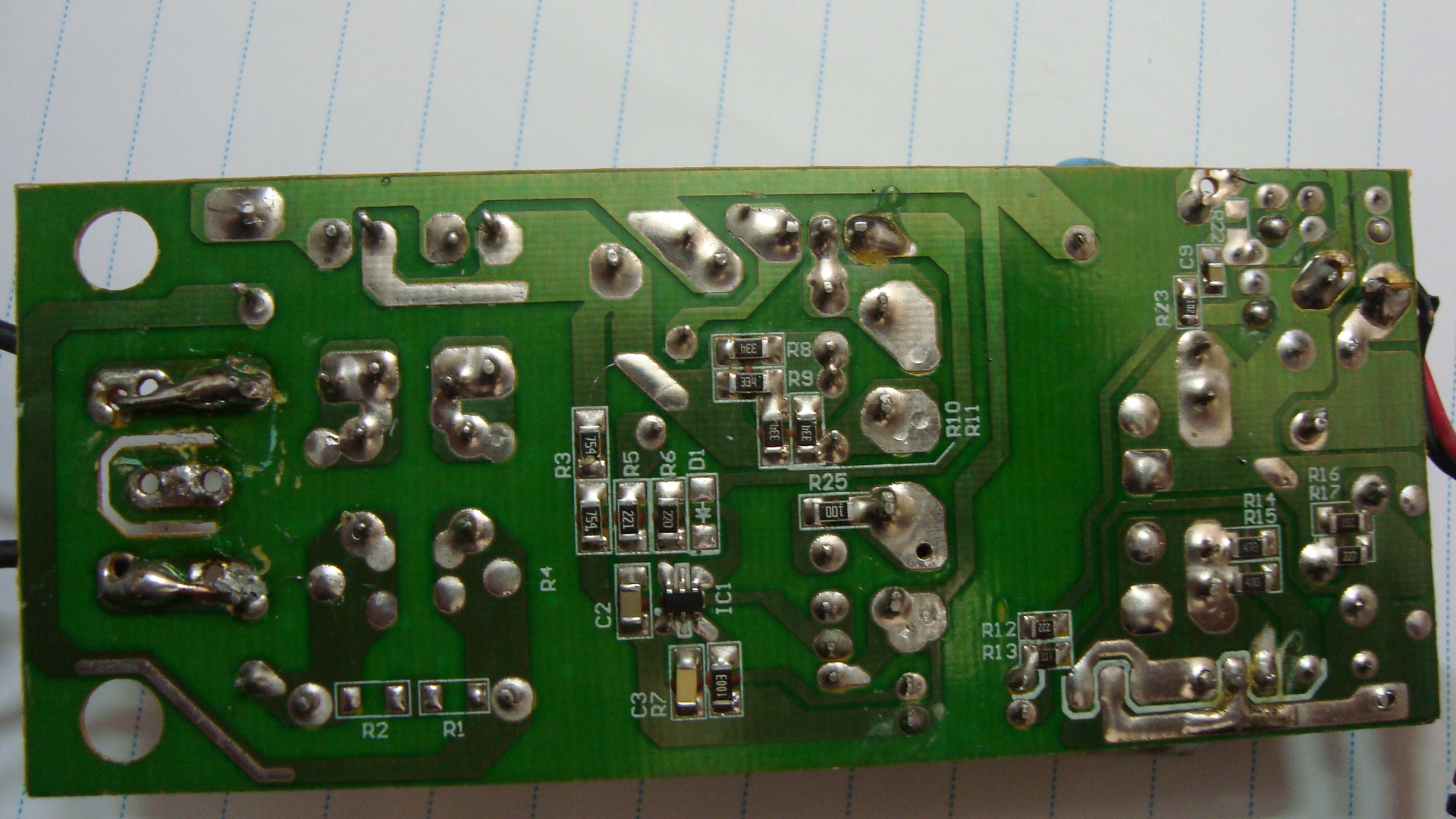

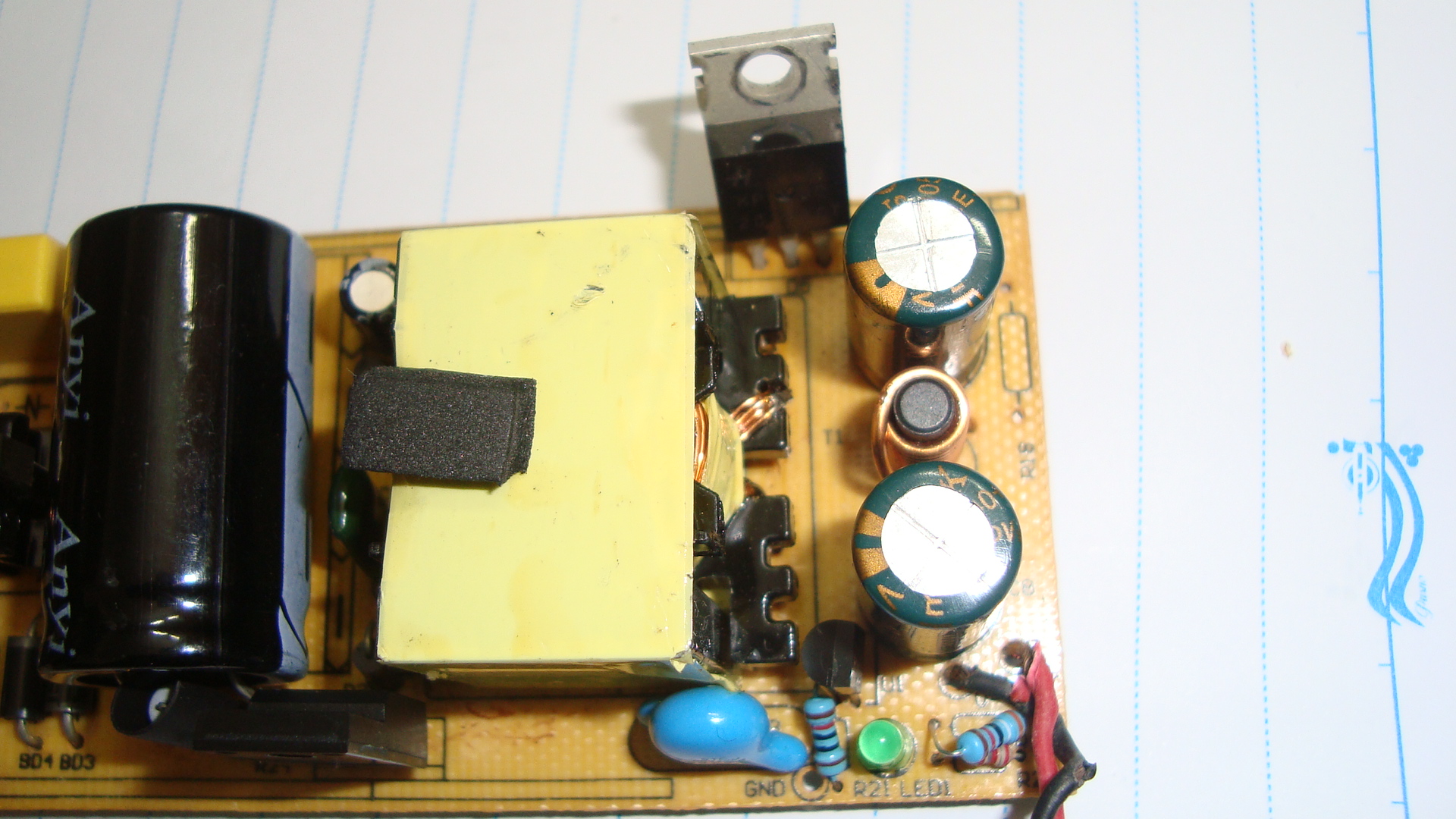

درود، از بخش خروجی تصویر واضح پشت و رو قرار بدید.
بنظر میرسه این آداپتور هم مثل آداپتور های مشابه از TL431 استفاده کرده.
در صورت افزایش ولتاژ خروجی ، نمیتونید بیشتر از 4 آمپر از خروجی دریافت کنید.



[electronium]

اولین چیزی که باید بدونی اینه اصل پایستگی انرژی (کتاب علوم 5 ام ابتدایی) انرژی نه تولید می شود و نه از بین می رود بلکه از صورتی به صورت دیگر تبدیل می شود
12v 5A هیچ وقت به 20v 5A تبدیل نمیشه ولی به 6v 10A تبدیل می تونه بشه
p=vi =12*5=6*10



[bardia.t]

درود بر شما ...دوست گرامی برای افزایش ولتاژ حدود 2ولت میتونید یک مقاومت سر راه ولتاژ نمونه گیر که واسه اپتی کوپلر و مدار مربوط میره قار بدید و مقدار مقاومت را بسته به ولتاژ مورد نیاز خود کم و یا زیاد کنید.مقاومت حدود 20 اهم بزارید اگر ولتاژ با هم کم بود مقاومت را زیادتر کنید ولی اگر مقدار ولتاژ زیاد بود مقدار مقاومت را کم کنید حتی میتونید با یک پتانسیومتر 100 اهم این کار را انجام بدید



[Elec.ehsan]

سلام

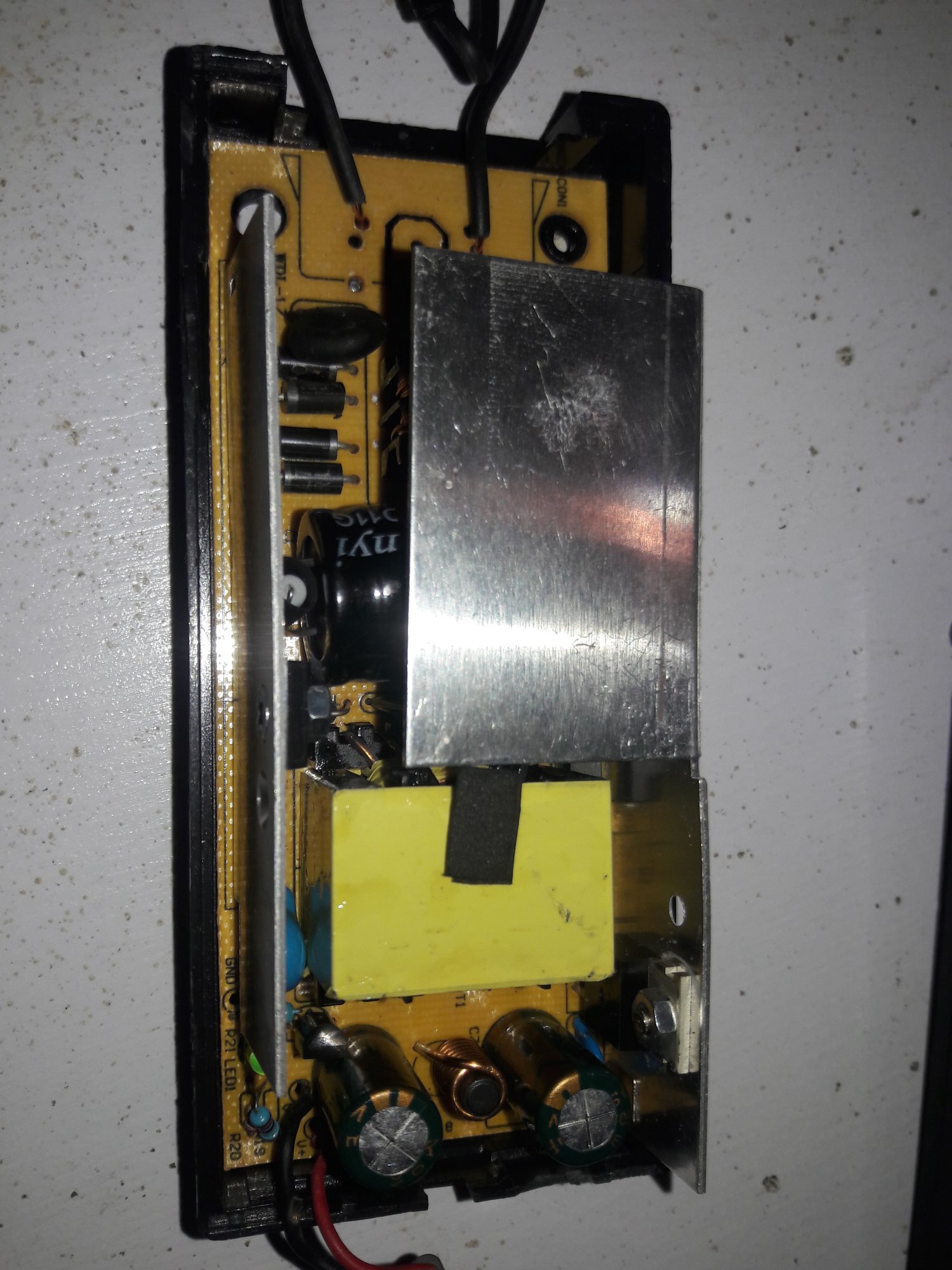

شما هیتسینگ طرف اولیه چاپر را جدا کن زیرش درکنار قطعه pwm که احتمالا باید آی سی 8پین ازنوع ترانزیستوری viper ویا ازنوع ماسفتی سری l میباشد میبینی
درکنار این آی سی یه خازن الکترولیتی هست که مقدار فرکانس و عرض پالس pwm را فیکس میکنه .میتونی با تغیر رنج خازن درحد نهایتا ۱۰میکرو به ولتاژ۲ولت کمتر وبیشتر برسی ولی قطعا طبق قرارداد منابع سوییچینگ باتغییر فرکانس pwm تغییر ولتاژ وجریان قطعی هست و عکس هم عمل میکنن فرکانس بالا جریان بیشتر ولتاژ کمتر و هرچه فرکانس کمتر ولتاژ بیشتر وجریان کمتری خواهی داشت . ولی درحد ۲ولت افت جریان ناچیزهست .
راه دوم هم دوست عزیز اشاره کردن تغییر مقاومت فیدبک خروجی به ورودی هست که بنظر من تغییر ظرفیت خازن کاربردی تر هست
موفق باشین



[mybot]

اولین چیزی که باید بدونی اینه اصل پایستگی انرژی (کتاب علوم 5 ام ابتدایی) انرژی نه تولید می شود و نه از بین می رود بلکه از صورتی به صورت دیگر تبدیل می شود
12v 5A هیچ وقت به 20v 5A تبدیل نمیشه ولی به 6v 10A تبدیل می تونه بشه
p=vi =12*5=6*10

درود
ممنون از الطاف حضرتعالی جهت تست مدار ایفون میخواستم که با استفاده از lm2596 خروجی 14ولت 3 امپر داشته باشه ممنون و سپاس



[mybot]

سلام
شما هیتسینگ طرف اولیه چاپر را جدا کن زیرش درکنار قطعه pwm که احتمالا باید آی سی 8پین ازنوع ترانزیستوری viper ویا ازنوع ماسفتی سری l میباشد میبینی
درکنار این آی سی یه خازن الکترولیتی هست که مقدار فرکانس و عرض پالس pwm را فیکس میکنه .میتونی با تغیر رنج خازن درحد نهایتا ۱۰میکرو به ولتاژ۲ولت کمتر وبیشتر برسی ولی قطعا طبق قرارداد منابع سوییچینگ باتغییر فرکانس pwm تغییر ولتاژ وجریان قطعی هست و عکس هم عمل میکنن فرکانس بالا جریان بیشتر ولتاژ کمتر و هرچه فرکانس کمتر ولتاژ بیشتر وجریان کمتری خواهی داشت . ولی درحد ۲ولت افت جریان ناچیزهست .
راه دوم هم دوست عزیز اشاره کردن تغییر مقاومت فیدبک خروجی به ورودی هست که بنظر من تغییر ظرفیت خازن کاربردی تر هست
موفق باشین

درود بر وجود پر برکت اساتید



[mybot]

سلام
شما هیتسینگ طرف اولیه چاپر را جدا کن زیرش درکنار قطعه pwm که احتمالا باید آی سی 8پین ازنوع ترانزیستوری viper ویا ازنوع ماسفتی سری l میباشد میبینی
درکنار این آی سی یه خازن الکترولیتی هست که مقدار فرکانس و عرض پالس pwm را فیکس میکنه .میتونی با تغیر رنج خازن درحد نهایتا ۱۰میکرو به ولتاژ۲ولت کمتر وبیشتر برسی ولی قطعا طبق قرارداد منابع سوییچینگ باتغییر فرکانس pwm تغییر ولتاژ وجریان قطعی هست و عکس هم عمل میکنن فرکانس بالا جریان بیشتر ولتاژ کمتر و هرچه فرکانس کمتر ولتاژ بیشتر وجریان کمتری خواهی داشت . ولی درحد ۲ولت افت جریان ناچیزهست .
راه دوم هم دوست عزیز اشاره کردن تغییر مقاومت فیدبک خروجی به ورودی هست که بنظر من تغییر ظرفیت خازن کاربردی تر هست
موفق باشین

تشکر فراوان از وقتی که بر بنده منت نهادید



[electronium]

درود
ممنون از الطاف حضرتعالی جهت تست مدار ایفون میخواستم که با استفاده از lm2596 خروجی 14ولت 3 امپر داشته باشه ممنون و سپاس

همچنین...
بله امکانش هست 20v 3A تبدیل شه فقط باید فرکانس بخش pwm بیشتر شه توسط مدار fb آیسی 6 pin تا ولتاژ رو بیشتر کنه ... اگه زبان فنی (دیتاشیت) تون خوبه به راحتی میتونید خودتون این حرکت رو انجام بدید



[mybot]

همچنین...
بله امکانش هست 20v 3A تبدیل شه فقط باید فرکانس بخش pwm بیشتر شه توسط مدار fb آیسی 6 pin تا ولتاژ رو بیشتر کنه ... اگه زبان فنی (دیتاشیت) تون خوبه به راحتی میتونید خودتون این حرکت رو انجام بدید

ممنونم اون فتو ترانزیستوری که پشت برد هست دیتاشیت جامعی براش ارائه نمیشه هرچی سرچ میکنم ، به نام (63941 شش پایه) حالا که حضرتعالی قبول زحمت فرمودین با یه راهنمایی در حد مبتی ما رو شیرفهم بفرمایید خیر ببینید
ولتاژی در حدود 14 یا 15و جریان 3 امپری از lm2596 تحویل بگیرم
دستبوسم
