مشکل: دستگاه جوش اینورتر GHA-2000

غزال · 2015-01-21

Milad Tavana گفت:

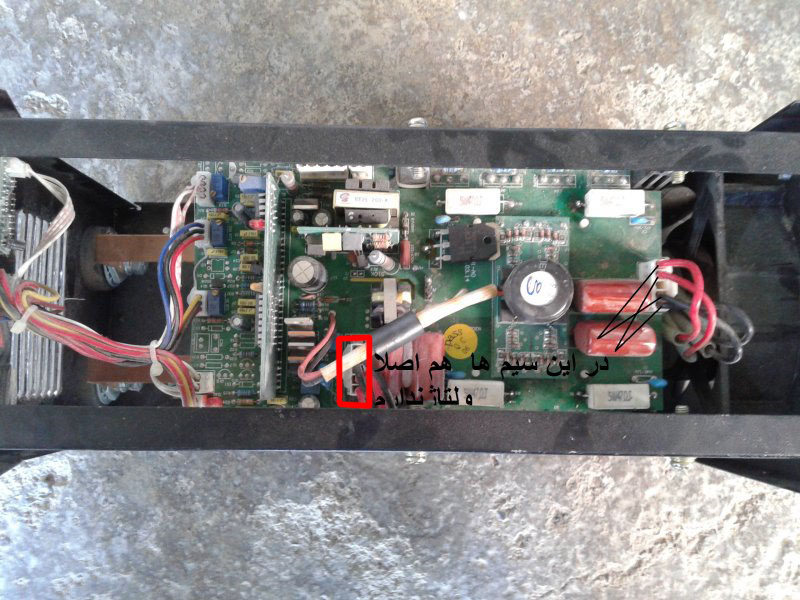

مشاهده فایل‌پیوست 107296
با سلام و کسب اجازه از استاد غزال گرامی
شما باید در قسمت مشخص شده با کادر قرمز ولتاژ 310 ولت داشته باشید که حتما دارید
و یه سوال از استاد غزال
این دوستمون خروجی فت های اصلی به سمت طبقه وسط(قدرت) رو مشخص کرده
آیا می شه این قسمت رو ولتاژ گیری کرد و یا با اسکوپ دید(ضرری برای اهمتر و اسکوپ نداره)؟؟؟؟؟؟
با تشکر

سلام عزیزم

اصولا اولیه ترانس سوئیچینگی که با ولتاژ بالا تغذیه میشه دارای ولتاژ های خطرناکی است که اگرچه ولتاژهای خطرناک آن قادر به جریاندهی قابل توجه نیست اما میتونه به دستگاه اندازه گیری صدمه بزنه

برای تجسم خطر موصوف اگه به رله های 6 ولت و 12 ولت هم توجه کنید با دیود معگوسی موازی میشه زیرا حتی اعمال ولتاژ پایین به بوبین رله بسادگی ولتاژ معگوس و خطرناکی تولید میکنه که به قطعات مدار صدمه میزنه اما با توجه به تغذیه 6 یا 12 ولت قادر به صدمه زدن به دستگاه اندازه گیری نیست

اما اگه بوبین یا اولیه ترانسی با ولتاژ بالا ( مثلا 300 ولت) و بویژه با فرکانس بالا تغذیه بشه ولتاژهای بسیار خطرناکی تولید میکنه و با احتمال زیاد به دستگاه اندازه گیری صدمه میزنه (کلکتور اوت پوت هم متصل به اولیه ترانس و بهمان اندازه خطرناک است )

میتونی ولتمتر ساده آنالوگ و فاقد آی سی و ترانزیستور که کمتر صدمه می بینه را در بالاترین رنج (1000 ولت) به کلکتور ترانزیستور اوت پوت هوریزانتال متصل کنی و ببینی 90 ولت یا 100 ولت تغذیه تلویزیون تبدیل به چه ولتاژهایی میشه

لذا 4 فت موصوف که با 24 ولت تغذیه میشه و به ترانس کوچکی متصله برای دستگاههای اندازه گیری خطری نداره اما اگر ترانزیستوری بعنوان اوت پوت به ترانس متصل بشه و با ولتاژ بالا مثلا 300 ولت تغذیه بشه اولیه ترانس و یا پایه کلکتور ترانزیستور متصل به اولیه برای دستگاه اندازه گیری خطرناکه

سپاس

ghalesari · 2015-01-23

با سلام
یک ولتاژ 310 از تغذیه منبع که به طبقه اول می آید داریم.
چون بار اولی است که در تعمیراتم دستگاه جوش اینورتر تعمیر می کنم خواستم اطلاعاتی را در زمینه این قطعات از اساتید و بخصوص جناب غزال کسب کنم. ( هرچند دیتا شیت این قطعات در فایل های PDF موجود ولی ممنون می شم بفرمائین که طرز کار این قطعات در این مدارات اینورتر چیست)
1- D 92-02
2- CA 3140
3- 23N50
4- 2SK3878
5- IRF9Z34
6- IRFZ24N
7- KA3525
8- ترانزیستور 8050 و 8055
و چند سوال در مورد خود مدار دستگاه

1- فیبر تحریک مدار کدام قسکت می باشد (آیا همان مدار اسیلاتور می باشد)

2- مدار PWM چه ظیفه ای در اینجا دارد و کدام قسمت می باشد
3- ترانس Ct هم چه وظیفه ای دارد و در کدام قسمت مدار است.
4- تریستور نیز با چه نامی در این مدارات قرار دارد.
5- نحوه تست ماسفت ها به وسیله اهم متر دیجیتال که کدام پرآب (قرمز یا مشکی) را به درین متصل کنیم و از دوسر گیت و سورس چه اهمی را باید داشته باشیم و آیا می توان از روی برد آن را تست نمود؟

آدرس عکس مدار ذکر شده:
http://upload7.ir/uploads//79c86cf2a9654538af61b6e22a15ad203ebfc4fb.jpg
http://upload7.ir/uploads//9b6c906537d5a7042c3d6b2ba38d86fbfe4a55c5.jpg
http://upload7.ir/download/54c19f3cabb1a/20140531_102103.jpg

با تشکر

ghalesari · 2015-01-24

سلام خدمت دوستان و آقای غزال
2 روزی که سوالاتم مطرح کردم و لی کسی به ایت پست جوابی نداده
آخه این دستگاه باید درست کنم اقای غزال ممکنه جواب این سوالاتم بدین تا آشنایی اولیه پیدا کنم
و بعد ادامه کار انجام باید بدم
ممنون میشم اگر پاسخی به این سوالاتی بدین

bstar · 2015-01-24

با سلام

ghalesari گفت:
سلام خدمت دوستان و آقای غزال
2 روزی که سوالاتم مطرح کردم و لی کسی به ایت پست جوابی نداده
آخه این دستگاه باید درست کنم اقای غزال ممکنه جواب این سوالاتم بدین تا آشنایی اولیه پیدا کنم
و بعد ادامه کار انجام باید بدم
ممنون میشم اگر پاسخی به این سوالاتی بدین

با اجازه استاد غزال
فکر میکنم اگر کمی داخل انجمن گشتی بزنید جواب تمامی سوالات خود را پیدا خواهید نمود .
با تشکر

غزال · 2015-01-24

ghalesari گفت:
سلام خدمت دوستان و آقای غزال
2 روزی که سوالاتم مطرح کردم و لی کسی به ایت پست جوابی نداده
آخه این دستگاه باید درست کنم اقای غزال ممکنه جواب این سوالاتم بدین تا آشنایی اولیه پیدا کنم
و بعد ادامه کار انجام باید بدم
ممنون میشم اگر پاسخی به این سوالاتی بدین

سلام

عزیزم شما برای حل مشکل خودت به کسی پاسخ نمیدی ولی توقع داری دیگران به سوال غیرضروری و غیرموثر شما پاسخ دهند

قبلا سوالی مطرح کردی و قرار شد بگی پاسخ سوال شما چه فایده ای داشت ولی پاسخ ندادی و یک خورجین سوال جدید مطرح کردی که احتمالا بعدش یک گونی سوال بی ثمر جدید مطرح کنی

عزیزم ترکستان خبری نیست و معجزه نمیکنه
اساتید عزیز برای شما سوالاتی مطرح کردند ولی توجه نفرمودید و من از عمل شما شرمنده شدم
عزیزم باید از توصیه افراد مجرب استفاده کنی ولی میخوای برای اساتید خط مشی مشخص کنی و لذا باید کمی صبر کنی تا کسی با شیوه بدون سوال و اطاعت از شما کمکت کنه.

سپاس

ghalesari · 2015-01-24

با سلام خدمت دوستان و آقای غزال
جواب اقای غزال در پست های قبلی:
اگر اشکالاتی در جوابم وجود داره بگین تا دوباره تست کنم
1- بله 4 فیش ( مشکی و قرمز) دار ولتاژ 320 ولت DC می باشد.( از طبقه پایین تغذیه به سمت طبقه اول می رود) و لی از یک فیش به این شکل 4 سیمه ( 2 تا مشکی و 2 تا قرمز ) که به سمت طبقه وسط بر روی ترانس می رود دارای هیچ ولتاژی نیست.

2- آیا 4 فت داره ؟

دارای 8 ماسفت 23n50 و دو تا دو تا موازی شده

3-پایه وسط فت نسبت به پایه های کناری چند اهمه ؟
من فت ها را از روی برد تست کردم و با اهم متر دیجیتال در حالت تست دیود یک بار پراپ قرمز را به وسط زده نسبت به دو پایه تست کردم و دوباره پراپ مشکی به وسط زدم و نسبت به دو پایه دیگر تست کردم و نتیجه به شرح زیر شده:
ابتدا پراپ مشکی وسط: در حالت تست دیود

گروه اول ماسفت	گروه دوم	گروه سوم	گروه چهارم
درین گیت= 1692	درین گیت=540	درین گیت=1706	درین گیت=1695
درین سورس=504	درین سورس=223	درن سورس=502	درین سورس=507

پراپ قرمز وسط: در حالت تست دیود

گروه اول ماسفت	گروه دوم	گروه سوم	گروه چهارم
درین گیت= صفر	درین گیت=648	درین گیت=صفر	درین گیت=صفر
درین سورس=صفر	درین سورس=319	درن سورس=صفر	درین سورس=صفر

جواب سوال دوست عزیزمون فرهاد عسگر:
با اهم متر در حالت تست دیود خروجی دستگاه را تست کنید؟
با اهم متر دیجیتال در حالت تست دیود زمانی که پراپ قرمز به پلاریته مثبت و پراب مشکی به پلاریته منفی مقداری برابر بینهایت را نشان می دهد و اما
زمانی که پراپ مشکی به پلاریته مثبت و پراپ قرمز به پلاریته منفی متصل شده دارای مقدار 286 بوده است.

و گزارش کاری که خودم گرفتم از دیگر قسمت ها
ابتدا ولتاژ پایه های IC 3525 اندازگیری کردم:

پایه15=11.8 ولت

پایه16=5 ولت

پایه9=3.6 ولت

پایه8=صفر ولت

پایه2=4.9 ولت

ولتاژ پایه های IC 3140

پایه6= 0.5 ولت

پایه 7= 11.8 ولت

ویک سوال در مورد ماسفت ها
من ماسفت ها را از روی برد تست کردم بنظر شما درسته؟
آیا می توان برروی برد تست نمود و یک ماسفت سالم با تست اهم متر دیجیتال چه مشخصه ای باید داشته باشد تا بفهمیم که این ماسفت سالم است یا نه؟

امیدوارم توضیحات کاملی داده باشم اگر جایی از جوابم ناقص بفرمائید تا تکمیل کنم
جناب غزال با توجه به اطلاعات بالا چه نتیجه ای می گیرین

منظر پاسخ شما هستم

تشکر از لطفتون

ghalesari · 2015-01-24

با سلام خدمت دوستان و آقای غزال
جواب اقای غزال در پست های قبلی:
اگر اشکالاتی در جوابم وجود داره بگین تا دوباره تست کنم
1- بله 4 فیش ( مشکی و قرمز) دار ولتاژ 320 ولت DC می باشد.( از طبقه پایین تغذیه به سمت طبقه اول می رود) و لی از یک فیش به این شکل 4 سیمه ( 2 تا مشکی و 2 تا قرمز ) که به سمت طبقه وسط بر روی ترانس می رود دارای هیچ ولتاژی نیست.

2- آیا 4 فت داره ؟

دارای 8 ماسفت 23n50 و دو تا دو تا موازی شده

3-پایه وسط فت نسبت به پایه های کناری چند اهمه ؟
من فت ها را از روی برد تست کردم و با اهم متر دیجیتال در حالت تست دیود یک بار پراپ قرمز را به وسط زده نسبت به دو پایه تست کردم و دوباره پراپ مشکی به وسط زدم و نسبت به دو پایه دیگر تست کردم و نتیجه به شرح زیر شده:
ابتدا پراپ مشکی وسط: در حالت تست دیود

گروه اول ماسفت	گروه دوم	گروه سوم	گروه چهارم
درین گیت= 1692	درین گیت=540	درین گیت=1706	درین گیت=1695
درین سورس=504	درین سورس=223	درن سورس=502	درین سورس=507

پراپ قرمز وسط: در حالت تست دیود

گروه اول ماسفت	گروه دوم	گروه سوم	گروه چهارم
درین گیت= صفر	درین گیت=648	درین گیت=صفر	درین گیت=صفر
درین سورس=صفر	درین سورس=319	درن سورس=صفر	درین سورس=صفر

جواب سوال دوست عزیزمون فرهاد عسگر:
با اهم متر در حالت تست دیود خروجی دستگاه را تست کنید؟
با اهم متر دیجیتال در حالت تست دیود زمانی که پراپ قرمز به پلاریته مثبت و پراب مشکی به پلاریته منفی مقداری برابر بینهایت را نشان می دهد و اما
زمانی که پراپ مشکی به پلاریته مثبت و پراپ قرمز به پلاریته منفی متصل شده دارای مقدار 286 بوده است.

و گزارش کاری که خودم گرفتم از دیگر قسمت ها
ابتدا ولتاژ پایه های IC 3525 اندازگیری کردم:

پایه15=11.8 ولت

پایه16=5 ولت

پایه9=3.6 ولت

پایه8=صفر ولت

پایه2=4.9 ولت

ولتاژ پایه های IC 3140

پایه6= 0.5 ولت

پایه 7= 11.8 ولت

ویک سوال در مورد ماسفت ها
من ماسفت ها را از روی برد تست کردم بنظر شما درسته؟
آیا می توان برروی برد تست نمود و یک ماسفت سالم با تست اهم متر دیجیتال چه مشخصه ای باید داشته باشد تا بفهمیم که این ماسفت سالم است یا نه؟

امیدوارم توضیحات کاملی داده باشم اگر جایی از جوابم ناقص بفرمائید تا تکمیل کنم
جناب غزال با توجه به اطلاعات بالا چه نتیجه ای می گیرین

منظر پاسخ شما هستم

تشکر از لطفتون

farhadAsgar · 2015-01-25

ghalesari گفت:
سلام خدمت دوستان و آقای غزال
2 روزی که سوالاتم مطرح کردم و لی کسی به ایت پست جوابی نداده
آخه این دستگاه باید درست کنم اقای غزال ممکنه جواب این سوالاتم بدین تا آشنایی اولیه پیدا کنم
و بعد ادامه کار انجام باید بدم
ممنون میشم اگر پاسخی به این سوالاتی بدین

سلام
دوست عزيز هيچكس راه رفتن و حرف زدن با هم ياد نگرفته .پس اگر دوست داري به مبدا برسي بايد صبور باشيد و تلاش كنيد .
سپاس

Sent from my iPhone using Tapatalk

غزال · 2015-01-25

سلام

یکی از هر دو تا فت موازی که درین سورس آنها شورت است سوخته سورس را آزاد کنی مشخص میشه کدوم سوخته

جمعا دو تا سوخته را دربیار ببین درست میشه

سپاس

darabi81 · 2015-01-25

ghalesari گفت:
با سلام خدمت دوستان و آقای غزال
جواب اقای غزال در پست های قبلی:
اگر اشکالاتی در جوابم وجود داره بگین تا دوباره تست کنم
1- بله 4 فیش ( مشکی و قرمز) دار ولتاژ 320 ولت DC می باشد.( از طبقه پایین تغذیه به سمت طبقه اول می رود) و لی از یک فیش به این شکل 4 سیمه ( 2 تا مشکی و 2 تا قرمز ) که به سمت طبقه وسط بر روی ترانس می رود دارای هیچ ولتاژی نیست.

2- آیا 4 فت داره ؟

دارای 8 ماسفت 23n50 و دو تا دو تا موازی شده

3-پایه وسط فت نسبت به پایه های کناری چند اهمه ؟
من فت ها را از روی برد تست کردم و با اهم متر دیجیتال در حالت تست دیود یک بار پراپ قرمز را به وسط زده نسبت به دو پایه تست کردم و دوباره پراپ مشکی به وسط زدم و نسبت به دو پایه دیگر تست کردم و نتیجه به شرح زیر شده:
ابتدا پراپ مشکی وسط: در حالت تست دیود

گروه اول ماسفت گروه دوم گروه سوم گروه چهارم
درین گیت= 1692 درین گیت=540 درین گیت=1706 درین گیت=1695
درین سورس=504 درین سورس=223 درن سورس=502 درین سورس=507

پراپ قرمز وسط: در حالت تست دیود

گروه اول ماسفت گروه دوم گروه سوم گروه چهارم
درین گیت= صفر درین گیت=648 درین گیت=صفر درین گیت=صفر
درین سورس=صفر درین سورس=319 درن سورس=صفر درین سورس=صفر

جواب سوال دوست عزیزمون فرهاد عسگر:
با اهم متر در حالت تست دیود خروجی دستگاه را تست کنید؟
با اهم متر دیجیتال در حالت تست دیود زمانی که پراپ قرمز به پلاریته مثبت و پراب مشکی به پلاریته منفی مقداری برابر بینهایت را نشان می دهد و اما
زمانی که پراپ مشکی به پلاریته مثبت و پراپ قرمز به پلاریته منفی متصل شده دارای مقدار 286 بوده است.

و گزارش کاری که خودم گرفتم از دیگر قسمت ها
ابتدا ولتاژ پایه های IC 3525 اندازگیری کردم:

پایه15=11.8 ولت پایه16=5 ولت پایه9=3.6 ولت پایه8=صفر ولت پایه2=4.9 ولت

ولتاژ پایه های IC 3140

پایه6= 0.5 ولت پایه 7= 11.8 ولت

ویک سوال در مورد ماسفت ها
من ماسفت ها را از روی برد تست کردم بنظر شما درسته؟
آیا می توان برروی برد تست نمود و یک ماسفت سالم با تست اهم متر دیجیتال چه مشخصه ای باید داشته باشد تا بفهمیم که این ماسفت سالم است یا نه؟

امیدوارم توضیحات کاملی داده باشم اگر جایی از جوابم ناقص بفرمائید تا تکمیل کنم
جناب غزال با توجه به اطلاعات بالا چه نتیجه ای می گیرین

منظر پاسخ شما هستم

تشکر از لطفتون

سلام وقت بخیر
ماسفت ها روی برد هیچ دو پایه ای نباید با هم اتصال کوتاه باشند. اینجور که شما اهم گیری کردید بعضی پایه ها از یک طرف اتصال کوتاه و از طرف دیگر مقاومت بالا دارد. از حالت ۲۰۰ اهم و بالاتر جهت اهم گیری استفاده کن. مقاومت های متصل به گیت ماسفت ها را هم چک کن و گزارش بده. سوکت ای که از برد بالایی به برد وسط وصل میشود را خارج کن اگر همچنان چراغoc روشن ماند فعلا آن را متصل نکن و ایراد از برد ترانس نمیباشد
