درخواست کمک در مورد تلفن آلمانی قدیمی

[mohsen-d]

با سلام خدمت همکاران محترم

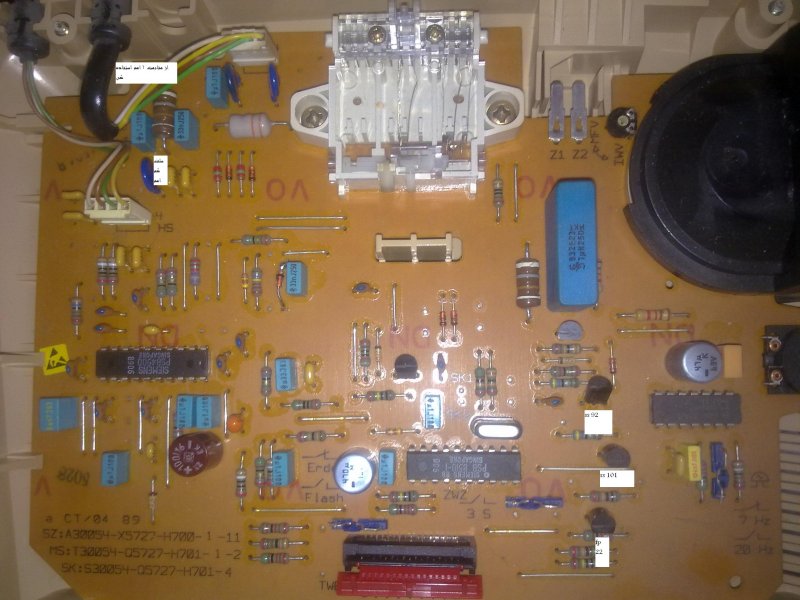

یه تلفن آلمانی قدیمی که عکسشو میزارم به برق وصل شده و متاسفانه قطعاتی که سوخته از بورد جدا شده و گم شده . دوستان لطف کنند یا نقشه مدار یا قطعاتی که در عکس مشخص شده ( قسمت بالای بورد و قسمت پایین ) را بزارند . با تشکر .



[mohsen-d]

از دوستان کسی نیست جواب بده خواهش می کنم راهنمایی کنند ؟



[mohsen-d]

از دوستان بزرگوار خواهش می کنم لطف کنند راهنمایی کنند الان حدود چند روزه که من درخواست کردم ولی کسی جواب نداده ؟



[maryam_teh0]

مطمئنی اصلا اونجا قطعه ای بوده یا نه؟اگر باشه ترانزیستور شماره 92 هستش ولی نه A92 معمولی یه مدل دیگشه



[maryam_teh0]

مطمئنی اصلا اونجا قطعه ای بوده یا نه؟اگر باشه ترانزیستور شماره 92 هستش ولی نه A92 معمولی یه مدل دیگشه



[mohsen-d]

مطمئنی اصلا اونجا قطعه ای بوده یا نه؟اگر باشه ترانزیستور شماره 92 هستش ولی نه A92 معمولی یه مدل دیگشه

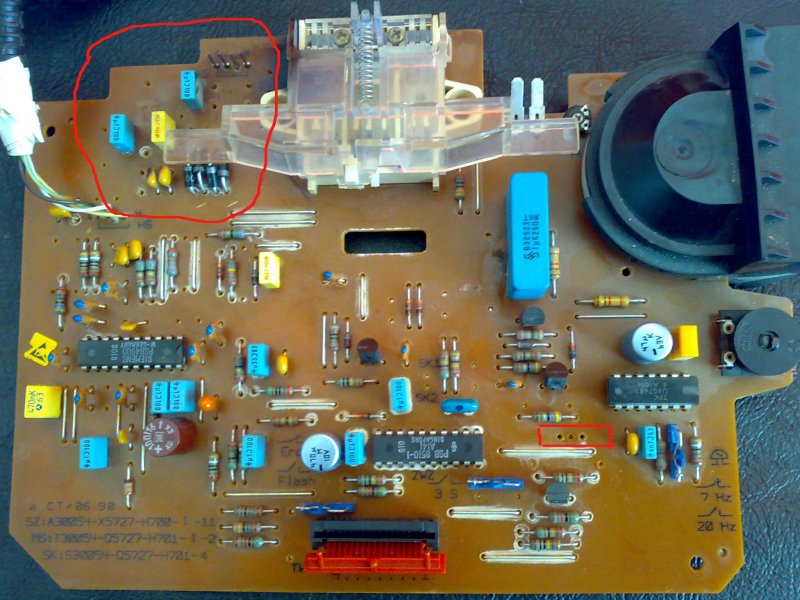

بله . در قسمت های مشخص شده قطعه ها از پشت بورد هم مشخص است که جدا شده است . اگر کسی همین مدل تلفن را داره ( که معمولا زیاد دیدم ) لطف کنه عکسشو بزاره و قطعاتش را بنویسه ممنون میشم . لازم به ذکر است گوشی هنگام وصل کردن به تلفن هیچ عکس العملی ( هیچ بوقی ) نشان نمی دهد .



[alireza geram]

دوست عزیز تلفن شما برق خورده و سوخته جای سلف ها مقاومت زیر یک اهم بگذار-اون قطعه سوخته هم SS 101 میباشد.

​



[mohsen-d]

دوست عزیز تلفن شما برق خورده و سوخته جای سلف ها مقاومت زیر یک اهم بگذار-اون قطعه سوخته هم SS 101 میباشد.

مشاهده فایل‌پیوست 68708​

منظورتون کدوم سلف ها است و قطعه SS101 منظورتون کجای بورد است . شرمنده من زیاد به بورد تلفن وارد نیستم . تکلیف سه تا خازن عدسی آبی رنگ در بالای بورد چی میشه ؟



[alireza geram]

دوست عزیز BSS 101 یا SIPMOS Small-Signal Transistor (N channel Enhancement modeLogic Level)
همون قطعه ای هست که دور اون مستطیل قرمز کشیدی.
اون آبیها هم VDR 200 ولتی هستش که محافظت میکنه مدار رو در مقابل سوختن.
اون قطعه های گم شده کنا ورودی سیم خط که شکل مقاومت هستن یکی کرم رنگ دیگری قهوه ایی میتونی از مقاومت زیر یک اهم استفاده کنی.

:iran::​



[alireza geram]

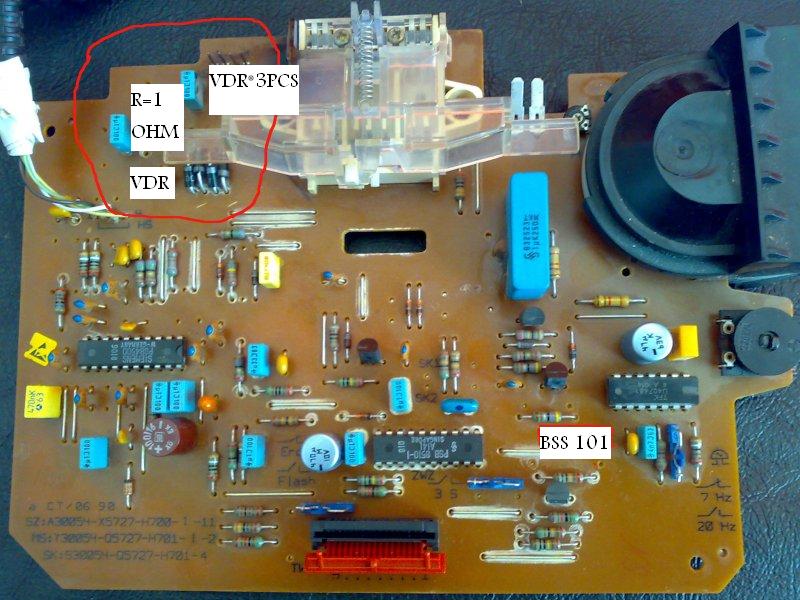

اینم توضیح کامل روی عکسی که خودتون گذاشتین
(تصویر بزرگش کن مشخصه)​
