با سلام خدمت استاد غزال عزیز. بازم مزاحم همیشگی!

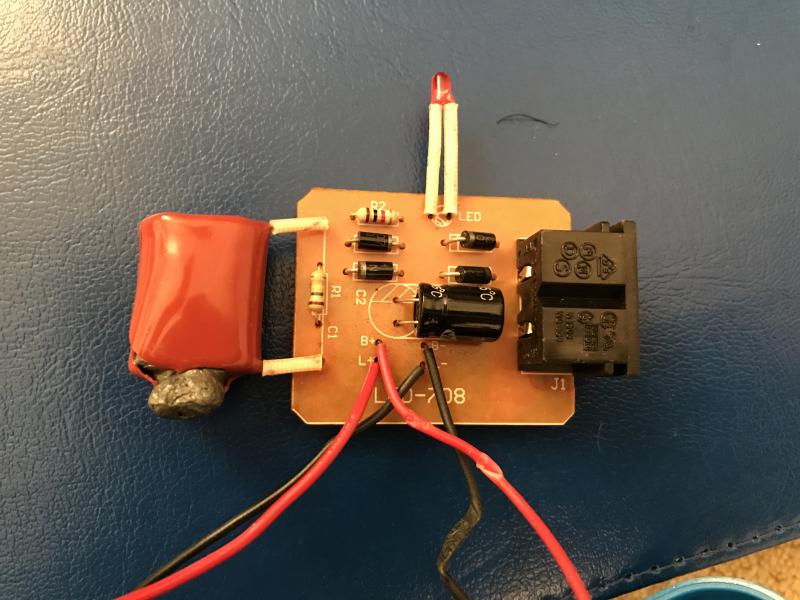

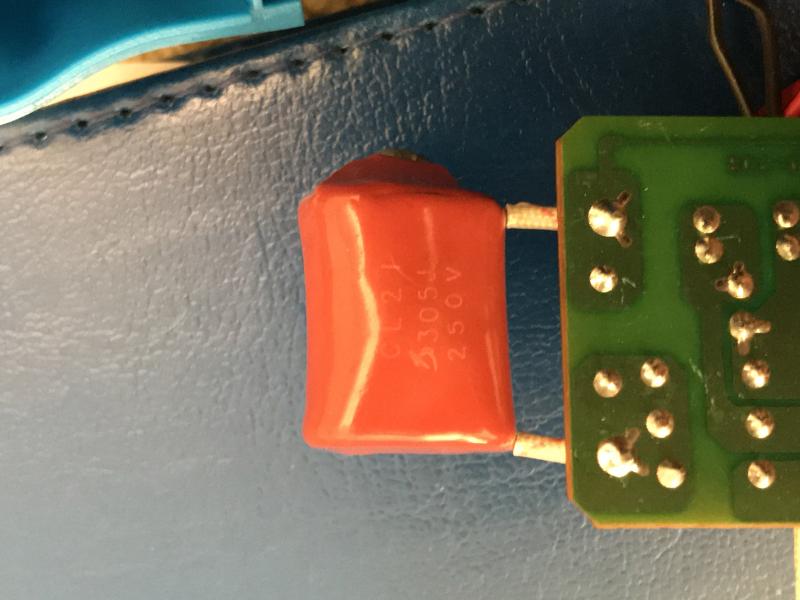

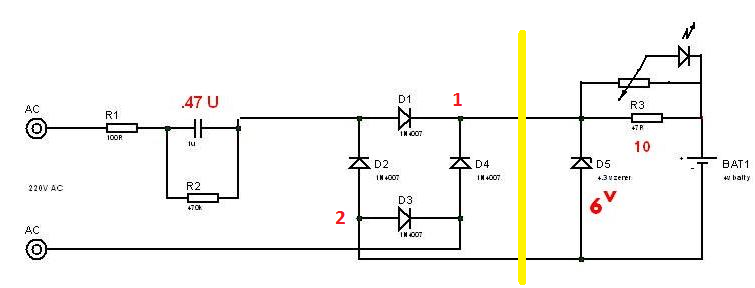

یه سؤال مبتدیانه درباره مدار یکسوکننده. در مدار زیر اگه قسمت سمت راست خط زرد نبود یعنی فقط ورودی 220 تا پل وجود داشت، ولتاژ بین دو نقطه 1 و 2 حدود 300 ولت می بود. درسته؟
مشاهده فایل‌پیوست 134446حالا می خواستم بدونم:
موازی کردن زنر 6 ولتی با این ولتاژ 300 ولتی چطوری توجیه میشه؟ (چون جای دیگه از شما دیدم که یه مقاومت با زنر سری کردین تا اختلاف بین 6 ولت و 300 ولت روی اون مقاومت بیفته)
با اینکه توی مدارات مختلف اینو دیده بودم ولی برام بدیهی بود که درسته اما الآن برام سؤال شده.
درود
اصل کلی اینه که اگه جریانی از هر قطعه ای عبور نکنه ولتاژ ورودی و خروجی مساوی است حتی در عایق ها
شاید سوال کنید مگه ممکنه از عایق جریانی عبور کنه
بله آنچه که بعنوان عایق میشناسیم هم قادر به انتقال انرژی هستند اما بقدری ناچیزه که مقاصد ما را محقق و تامین نمیکنه یعنی یک تکه چوب هم انرژی و ولتاژ را در حد ضعیفی منتقل میکنه
لذا هر قطعه ای تا زمانیکه حامل جریان نباشه موجب افت ولتاژ نمیشه و دراینصورت خروجی R1 و خروجی خازن برابر برق شهر است اما بمحضیکه بواسطه زینر و بار متصل به زینر ، جریانی از این مقاومت و خازن عبور کنه هر دو قطعه موجب افت ولتاژ میشن (مقاومت موازی با خازن قابل اغماضه )
اگه R1 وجود نداشته باشه تغذیه خیلی زودتر صدمه می بینه
سپاس
